(共36张PPT)
第一节 认识电路
第十一章 简单电路
无法想象如果没有电,我们的生活会变成什么样子。偶尔一停电,在现代化的城市里就会寸步难行。
简单电路的连接

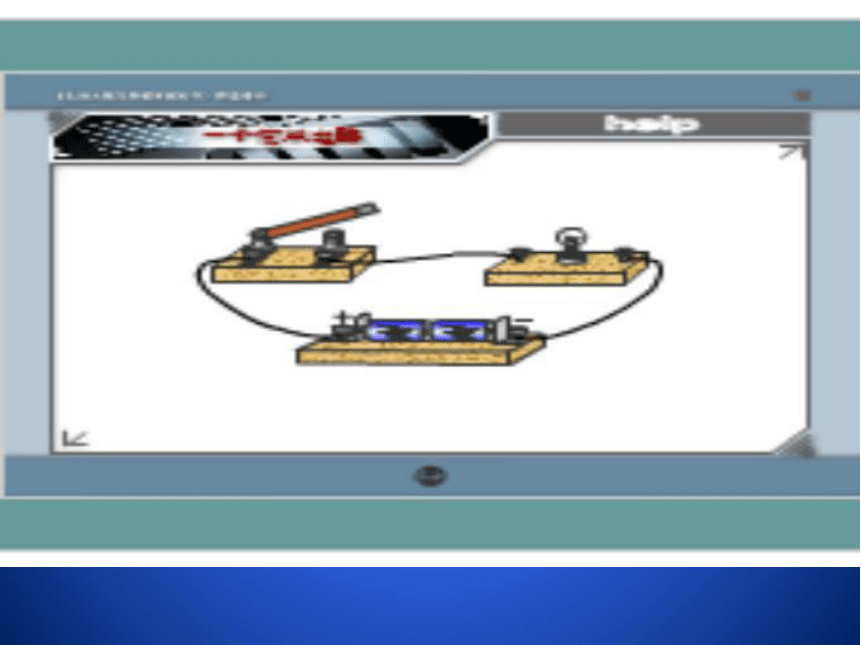

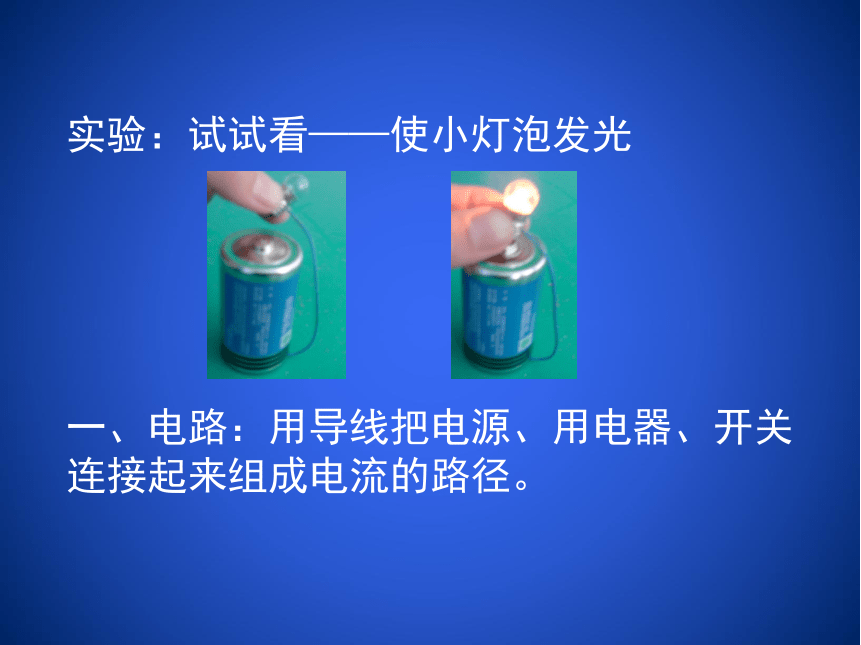

实验:试试看——使小灯泡发光
一、电路:用导线把电源、用电器、开关连接起来组成电流的路径。

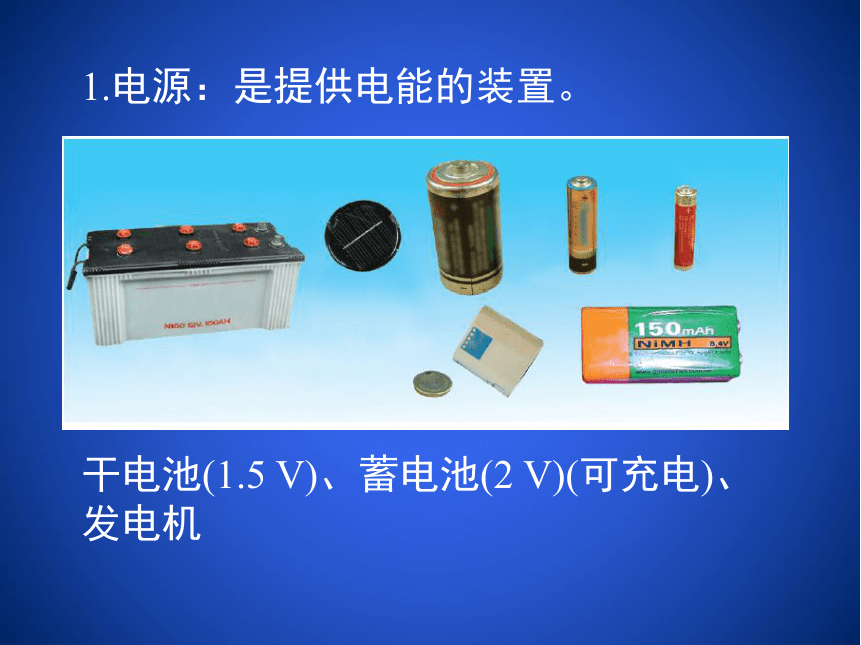

1.电源:是提供电能的装置。
干电池(1.5 V)、蓄电池(2 V)(可充电)、发电机
干电池正极是石墨棒,负极是锌筒,里面是电解质,两极装有金属帽,电池的外面用塑料或纸片包裹。

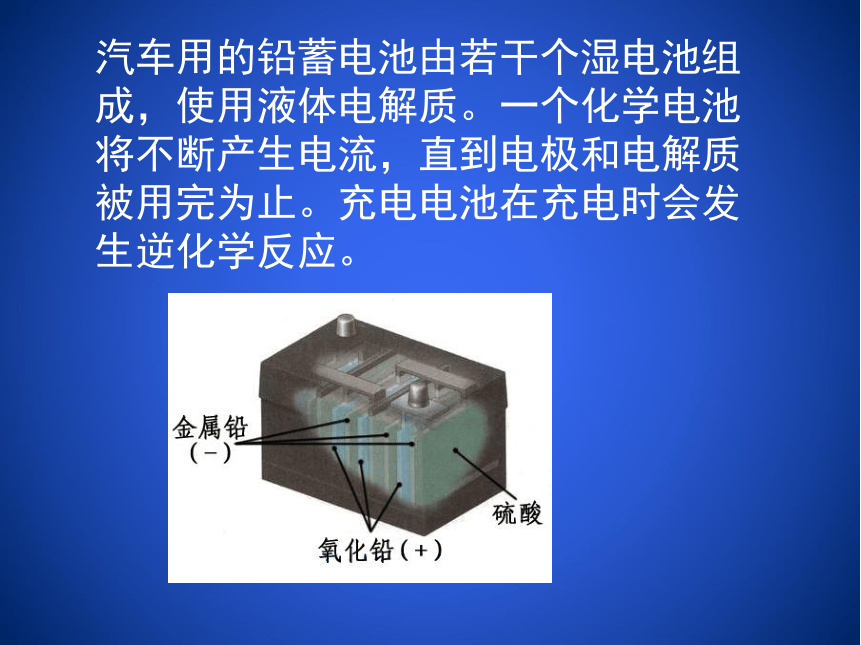

汽车用的铅蓄电池由若干个湿电池组成,使用液体电解质。一个化学电池将不断产生电流,直到电极和电解质被用完为止。充电电池在充电时会发生逆化学反应。

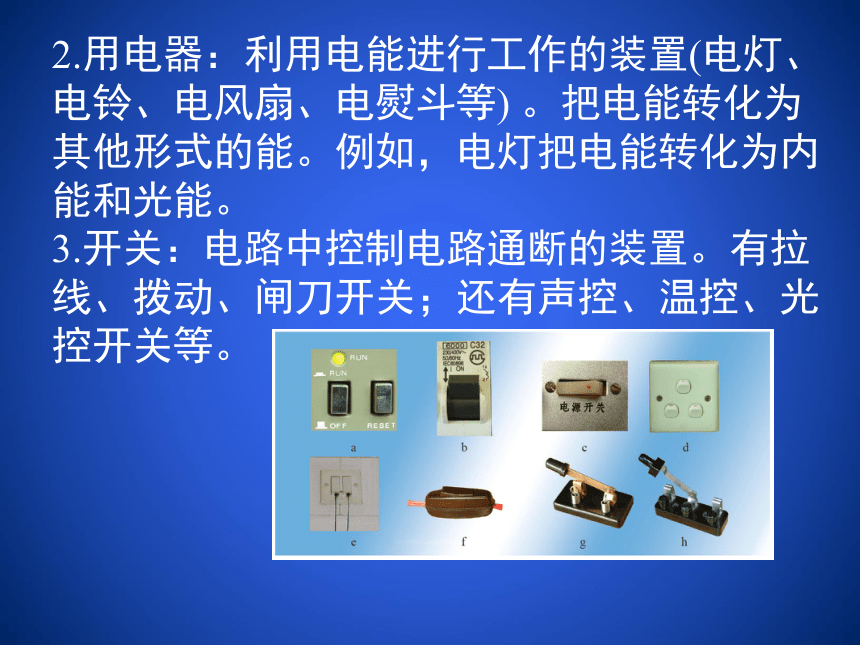

2.用电器:利用电能进行工作的装置(电灯、电铃、电风扇、电熨斗等) 。把电能转化为其他形式的能。例如,电灯把电能转化为内能和光能。
3.开关:电路中控制电路通断的装置。有拉线、拨动、闸刀开关;还有声控、温控、光控开关等。

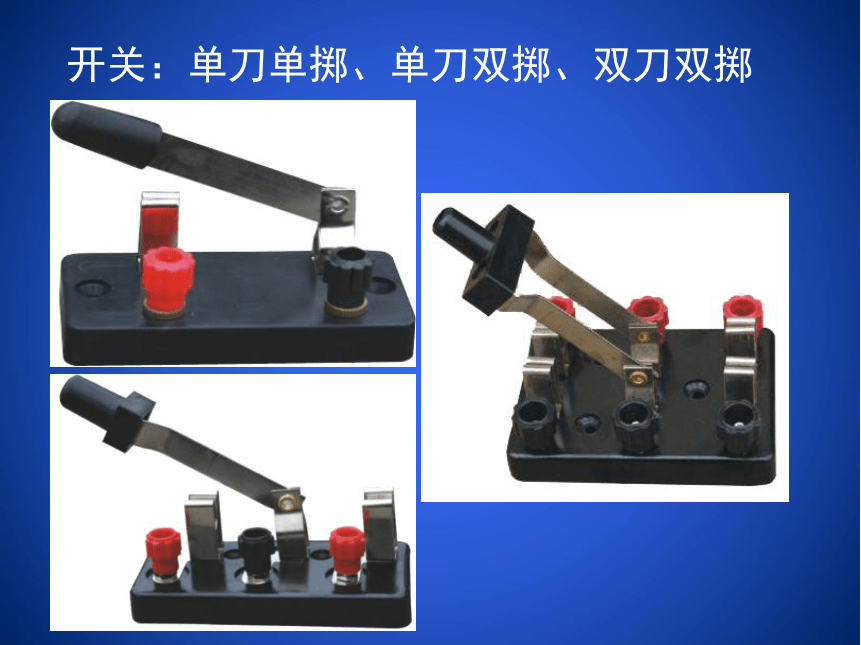

开关:单刀单掷、单刀双掷、双刀双掷

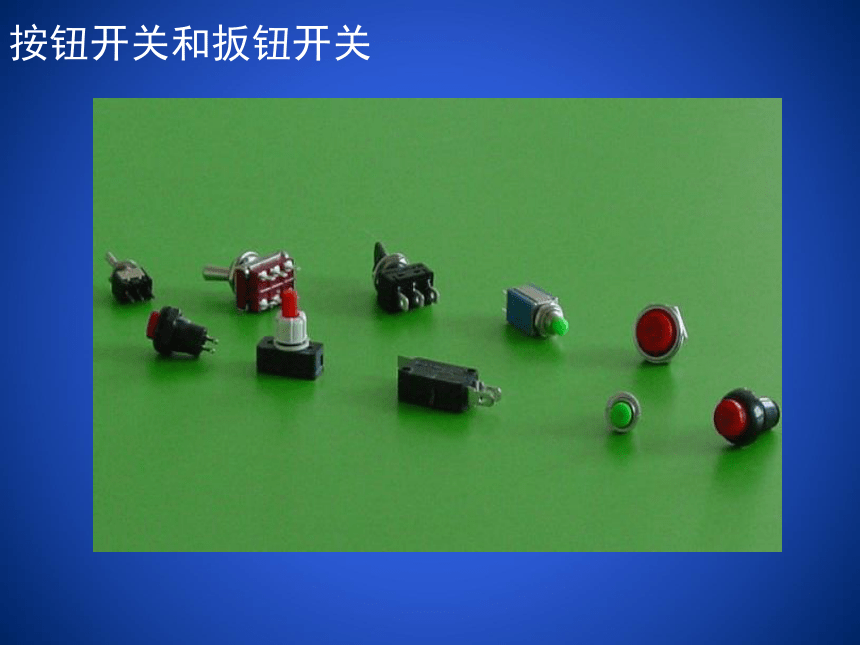

按钮开关和扳钮开关
电刷(旋钮)开关

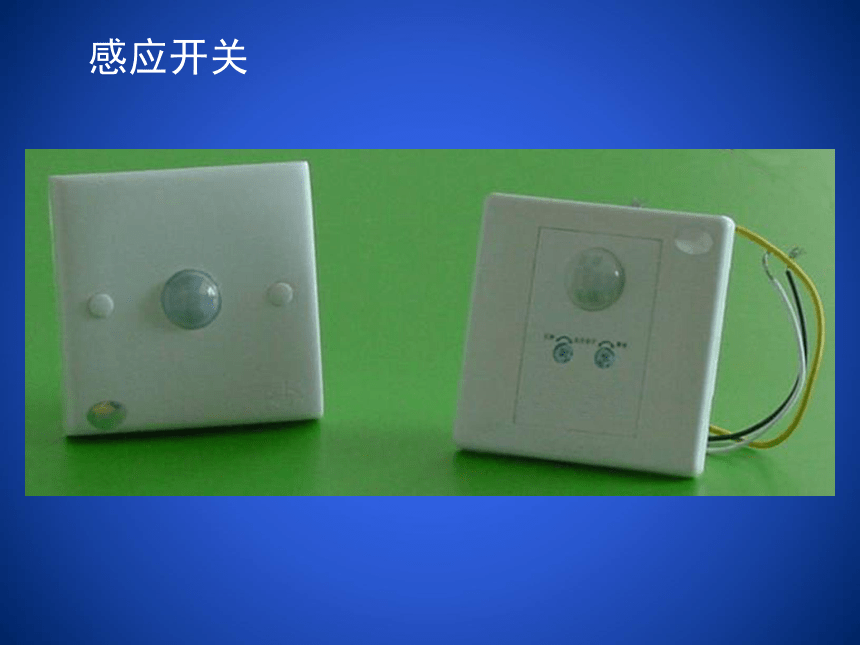

感应开关
声控开关
光控开关
空气开关
二、通路、断路、短路
1.断路:断开的电路。
通路:处处连通的电路。
电源短路:不通过用电器,直接用导线把电源的正负极连接起来。(会损坏电源,绝对不允许)
2.电路图:用规定的符号表示电路连接情况的图。
电路中常见的元器件符号:
电灯
电流通过灯泡中的钨丝,钨丝越来越热,直至发光。
电铃 二极管
将两种类型的半导体叠在一起构成的固态元件。二极管只许电流向一个方向流动。若把二极管接反了,电路中就没有电流。
简单电路
练习:
手电筒的电池、灯泡、开关是怎样连接的?一般手电筒的外壳是用金属制作的,它起了什么作用?塑料外壳的手电筒用什么办法来连接电池和灯泡?试着画出图中手电筒的电路图。
解答:
1.金属外壳起导线作用。
2.塑料外壳的手电筒用导线连接电池和灯泡。
三、电路连接的两种基本方式
1.串联:把电路元件依次连接起来的方式叫串联。下图中开关同时控制两盏灯,两盏灯同时亮、灭。
2. 并联:把电路元件并列地接在电路两点间的连接方式叫并联。图中,每盏灯分别由一个开关控制,三个灯互不影响。找出干路、支路。若其中一个支路断开,干路和其他支路仍有电流。
并联应用
 家用电器、路灯、教室灯
L1
L2
S
例1 根据实物图画出电路图。
答案:
例2 按照左图的电路图把右图中的电路元件连接起来,导线不要交叉。
S1
S2
L2
L1
L1
L2
S1
S2
例3 如图所示的电路中,灯泡 L1 和 L2组成 电路,其中开关 S1 能控制灯泡 ,开关 S2 能控制灯泡 。
答案:并联;L1和L2;L2
L2
L1
S1
S2
例4 打开冰箱的门看一看,冰箱内的灯泡在什么时候亮,什么时候灭?想一想,电冰箱中的电动机和灯泡是串联还是并联?为什么?
接电源
S1
S2
M
L
例5 如图所示,当开关闭合时,灯_____发光。
答案:L1
L1
L2
局部短路
 L2被导线短路不发光了,L1仍发光,且比原来更亮。

L1
L2
例6 如图所示,只闭合开关S1时,灯L1和L2被导线短路,只有灯 L3发光;只闭合开关S2时,灯L2和L3被导线短路,只有灯L1发光。当开关S1、S2都闭合时,三盏灯并联,都发光。
S1
S2
L1
L2
L3
答案:并联
例7 如图所示,这三盏灯是什么连接方式?
L1
L2
L3
例8 设计电路:某护士负责3间病房,值班室内有1个电铃和3个指示灯。这3间病房内, 只要有人按电钮(开关),值班室里的电铃就发声,指示灯就发光,护士就知道是哪间病房有情况,请画出电路图。
答案:
S1
S2
L1
L2
S3
L3
