变阻器 可调亮度小台灯台灯调光器可调节灯泡的亮度，你知道灯泡的亮度如何控制的吗？
想一想剧场在演出时，我们看到，灯光从亮逐渐变暗，又从暗逐渐变亮的现象。现在有一只灯泡，已接入电路，怎样使它的亮度发生改变？ 方法有改变导体的＿＿、＿＿、＿＿ 和＿＿。而最方便的是改变＿＿＿＿＿。电阻变化电流变化思考：用什么办法可以改变导体的电阻？哪种方法最简单？ 材料　长度 横截面积 温度导体的长度提出问题：用哪些方法可以改变电流的大小？试一试用铅笔芯改变电路中的电流实验总结当铅笔芯连入电路中的长度变长时，电流表示数 ，灯泡亮度 。现象：变小改变连入电路中电阻线的 ，可以改变接入电路中的 ,从而可以改变电路中的 。启示：长度电流当铅笔芯连入电路中的长度变短时，电流表示数 ，灯泡亮度 。变大变亮变暗电阻交流与评价用铅笔芯来改变电阻，有什么缺点？
观察滑动变阻器仔细观察桌面上的滑动变阻器实物，研究一下它的结构和各部分的作用。观察滑动变阻器滑片P接线柱D接线柱B接线柱C接线柱A金属杆瓷筒支架电阻线圈滑动变阻器的表示这两个图哪个是结构示意图，哪个是元件符号？结构示意图元件符号原理：改变接入电路中的电阻线的长度，从而改变电路中的电阻．结构示意图:电路符号：ＰP二、滑动变阻器的原理：

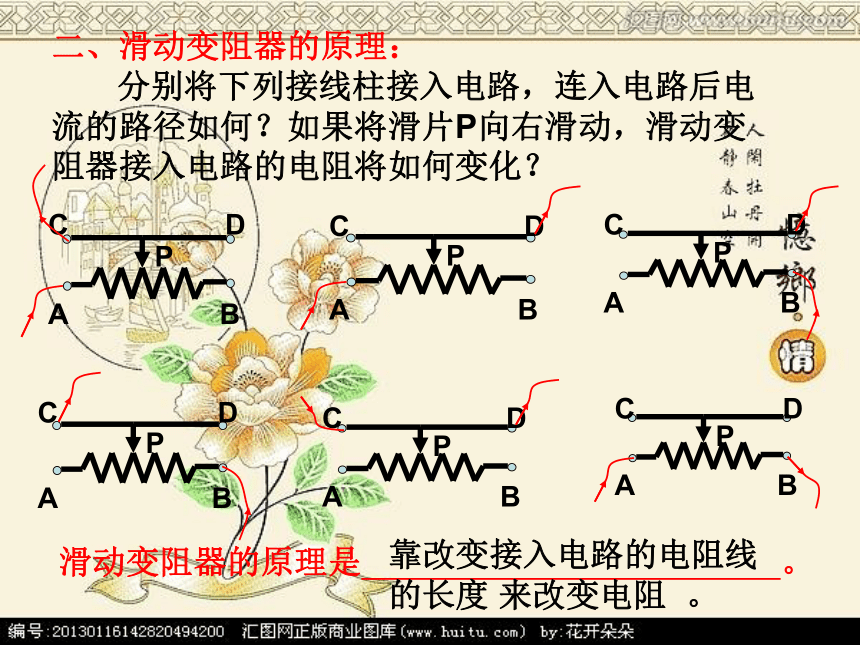

分别将下列接线柱接入电路，连入电路后电流的路径如何？如果将滑片P向右滑动，滑动变阻器接入电路的电阻将如何变化？
滑动变阻器的原理是 。靠改变接入电路的电阻线的长度 来改变电阻 。
1、使用C、D（上边两个）接线柱：滑动变阻器的电阻线没有接入电路，所以起不到改变电阻，从而改变电流的作用。是一种错误用法。 2、使用A、B（下边两个）接线柱： 相当于接入电路中一个定值电阻,同样起不到改变电阻，从而改变电流的作用。３、使用A、Ｃ（一上一下）两个接线柱：AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。4、使用A、D（一上一下）两个接线柱：AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。5、使用B、C（一上一下）两个接线柱：BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。6、使用B、D（一上一下）两个接线柱：BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。探索规律想一想：
连接电路，然后将MN两个接线柱分别与右边滑动变阻器四个接线柱中的两个连接，分析有几种接法，接入电路的电阻线是哪段。 ACAD电阻电流电灯移动接法BCBD电阻电流电灯移动接法表1表2ABCD电阻电流电灯移动接法探一探：变阻器的六种连接方式之间有什么规律可寻呢？表3规律:能改变连入电阻的接法有4种（一上一下），AC、AD连接效果相同，BC、BD连接效果相同。规律:不能改变连入电阻的接法有2种，CD： 连入电阻为0,AB：连入电阻为最大阻值（铭牌上的标示）。六种接法比较：滑动变阻器的正确连接方法2、连接“一上一下”两个接线柱1、串联接在电路中讨论与交流 规格：如：“50Ω 1.5A”、 “10Ω 2A” 最大阻值允许通过的最大电流规格及使用注意事项：注意事项：在闭合开关之前，应将 滑片置于阻值最大端。讨论与交流典例分析：C1.滑动变阻器是通过改变接入电路中的____________来改变电阻的器件。
2.如图示，当把滑动变阻器接入电路后，滑片P向右滑
动时，电路电阻变大，此时与电路相连接的接线柱应
是（ ）
（A）C和D （B）B和D
（C）A和C （D）B和A电阻线的长度C3．如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。大小右
4、滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是： （ ）
A．接A和D 　　　　　 　 B．接B和C　　　　　
C．接A和B 　　　 　　　 D．接C和D图101、滑动变阻器的作用是通过改变导线（ ）来逐
渐改变（ ），从而逐渐改变电路中（ ）。
2、下列滑动变阻器的四中接法中正确的是（ ） 长度电阻电流C B3、当滑片P向右滑动时，下列接入电路的滑动变阻器
的电阻变小的是( )C DD课堂练习
1.滑动变阻器是靠改变接入电路中的＿＿＿＿来改变电阻的器件。
电阻长度C4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )D(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A2.如图所示，当滑动变阻器向右移动时，小灯泡的发光情况是变________．
其它变阻器电阻箱电位器知识拓展电阻箱读数方法：指针所指数值乘以倍率后相加今天学到了什么？课堂练习
1.滑动变阻器是靠改变接入电路中的＿＿＿＿来改变电阻的器件。
电阻长度CD4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )D(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A5.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。画出电路图。 __________________________________P
7.右图示，电阻箱的示数是___Ω。1、如图，若将导线接在滑动变阻器B和C两个接线柱上，当滑动触头P向右滑动时，变阻器的阻值将如何变化？若接在＿＿＿和＿＿两个接线柱上，阻值为最大且始终保持不变。A　　B2．如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。大小右谢谢观赏
