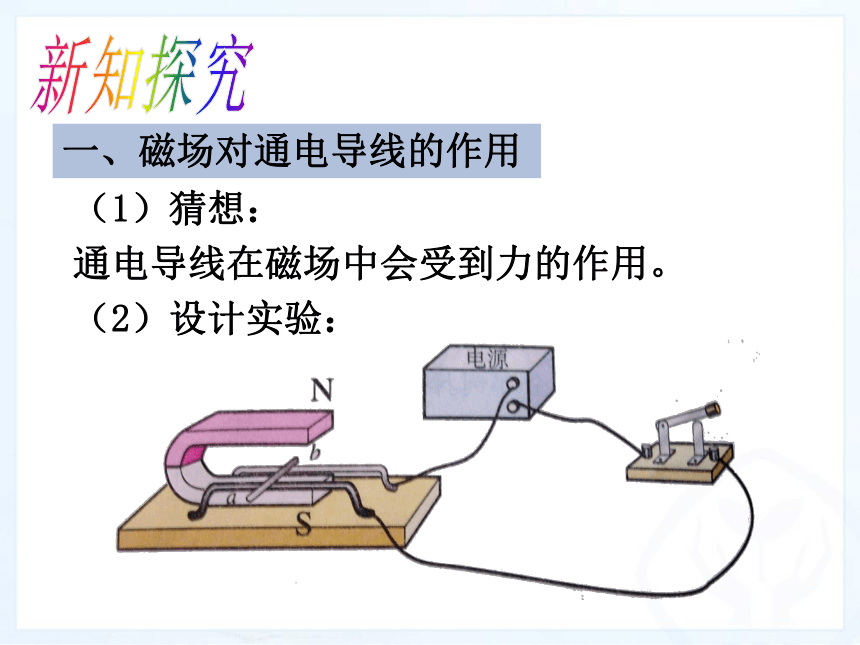

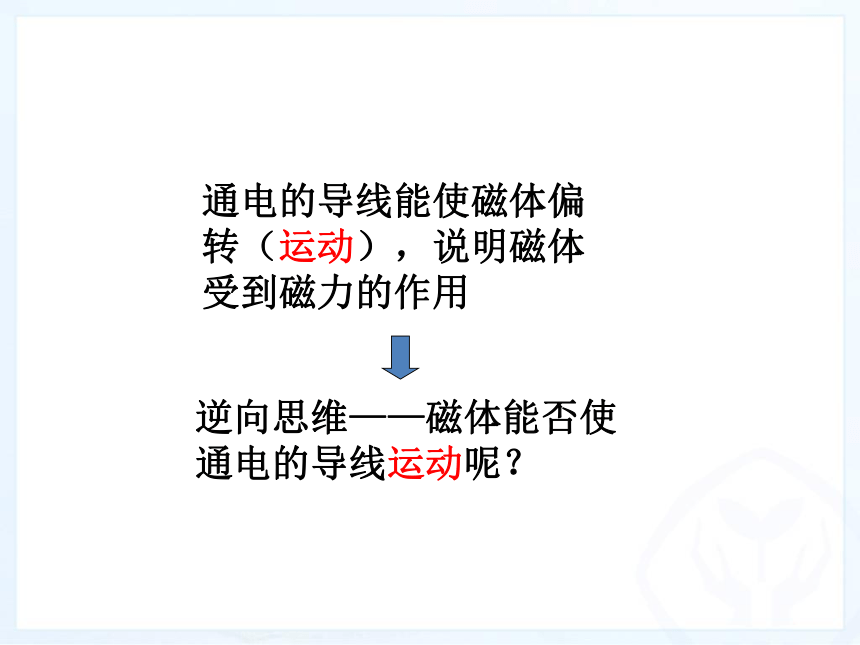

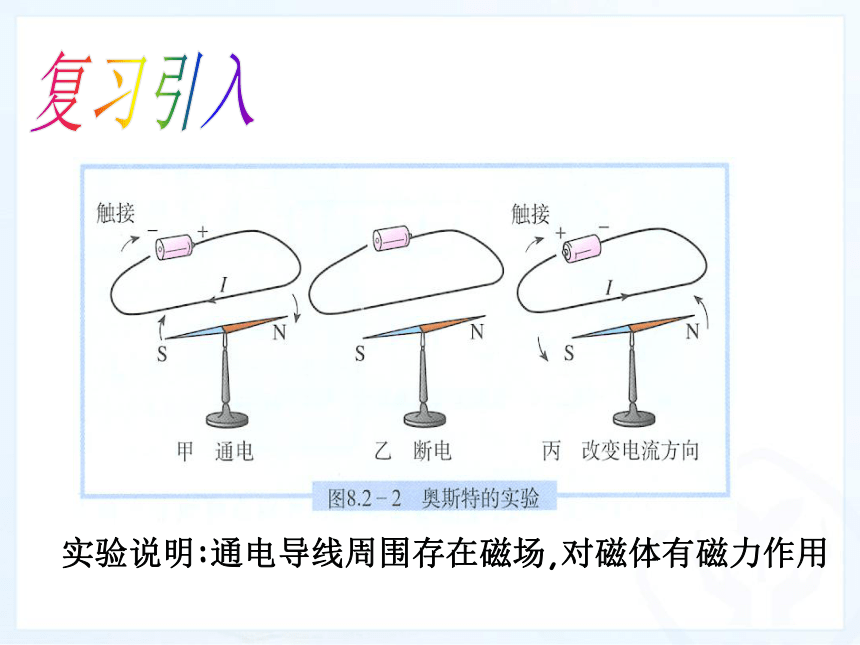

课件21张PPT。第3节 科学探究：电动机为什么会转动实验说明:通电导线周围存在磁场,对磁体有磁力作用复习引入通电的导线能使磁体偏转（运动），说明磁体受到磁力的作用逆向思维——磁体能否使通电的导线运动呢？一、磁场对通电导线的作用（1）猜想：
通电导线在磁场中会受到力的作用。

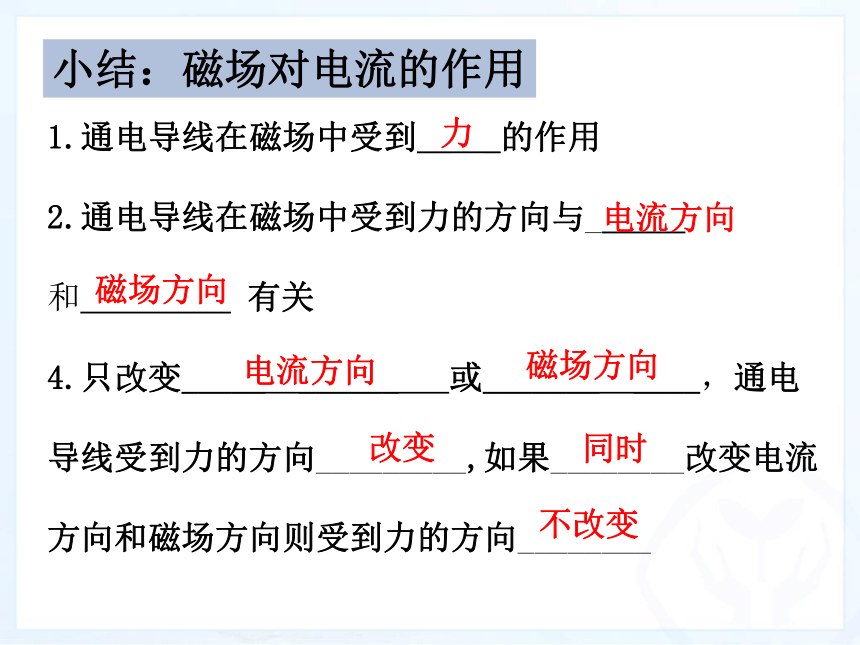

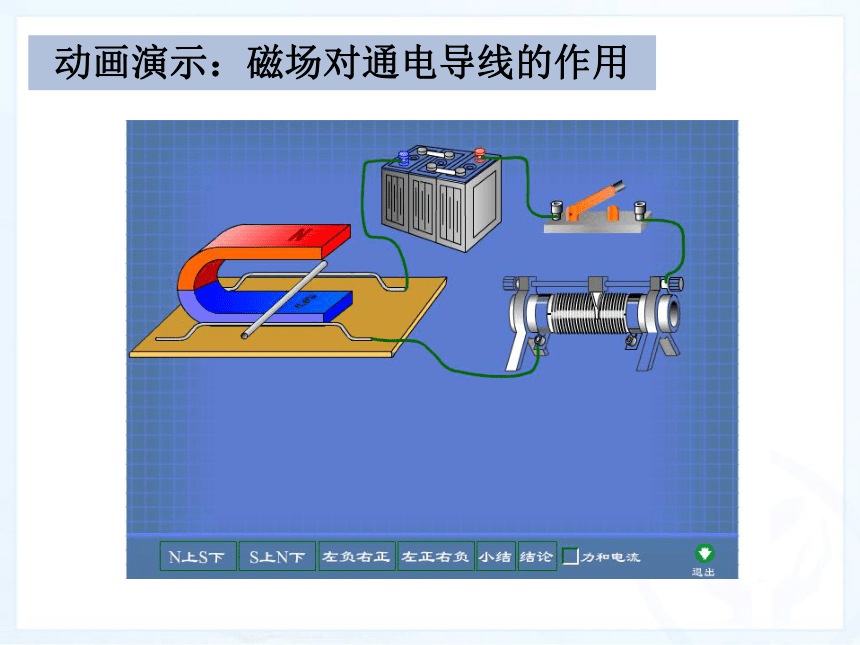

（2）设计实验：新知探究动画演示：磁场对通电导线的作用小结：磁场对电流的作用1.通电导线在磁场中受到__ _的作用
2.通电导线在磁场中受到力的方向与______
和 ____ 有关
4.只改变_____ ______ 或_______ ____，通电
导线受到力的方向_________,如果________改变电流
方向和磁场方向则受到力的方向________

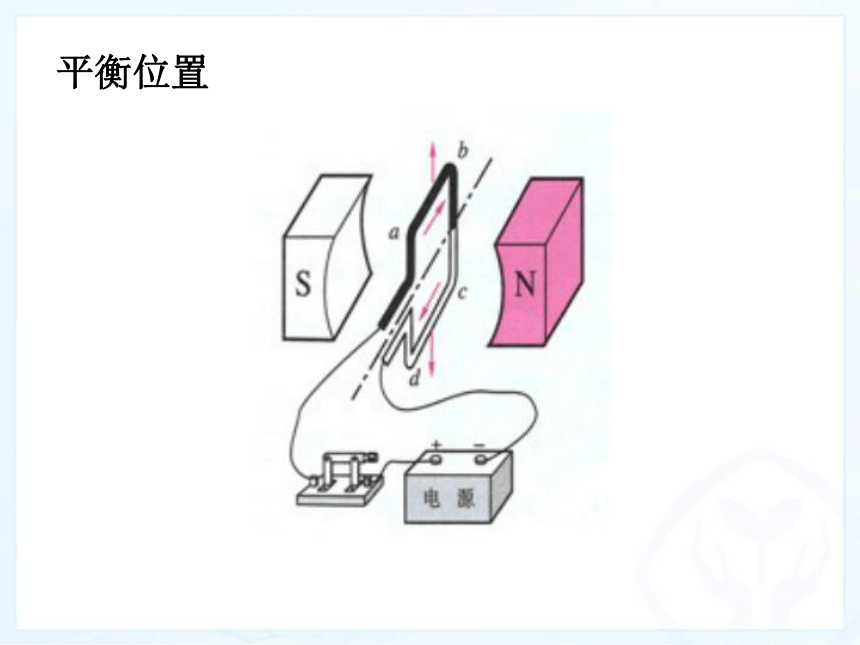

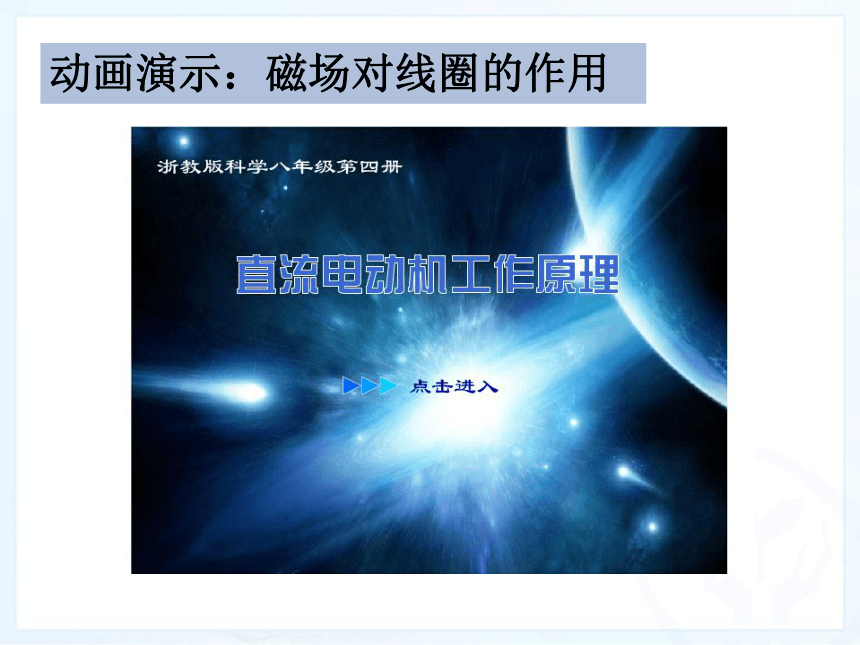

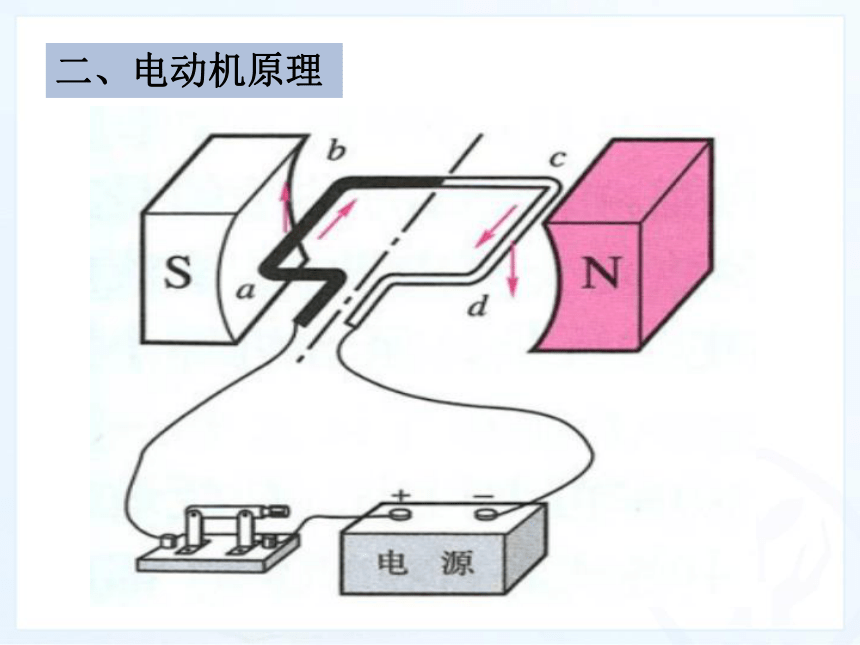

力电流方向磁场方向电流方向磁场方向改变不改变同时二、电动机原理动画演示：磁场对线圈的作用平衡位置通电线圈越过平衡位置的运动情况提示:怎样使线圈越过平衡位置后持续顺时针转动?靠近S极的线圈受到的力始终向上
靠近N极的线圈受到的力始终向下,那么线圈就可以持续沿顺时针方向转动.
讨论: 怎样实现上面的情况?及时改变电流方向或磁场方向
(即越过平衡位置)从而改变受力方向E、F是换向器（两个半圆铜环）：
作用：A、B是电刷
作用：
与半环接触，使电源
和线圈组成闭合电路。
及时改变线圈中的电流方向，使受力方向总是相同，线圈一直转动下去。电动机的工作过程三、电动机的基本构造电动机转子定子实际电动机电风扇及其电机洗衣机及其电机 1．在磁场中的通电导体( )
A．一定受到磁场力的作用
B．可能受到磁场力的作用
C．一定不受磁场力的作用
D．以上说法均不正确B随堂练习2. 要改变直流电动机转向，可以采用（ )
A.改变电流方向，其他不变
B.改变磁场方向，其他不变
C.增大电流强度
D.同时改变电流方向和磁场方向D3.下列说法正确的是( )
A.电动机是把机械能转化为电能的机器
B.电动机是把电能转化为机械能的机器
C.直流电动机是利用线圈的转动而产生电流的
D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢B
