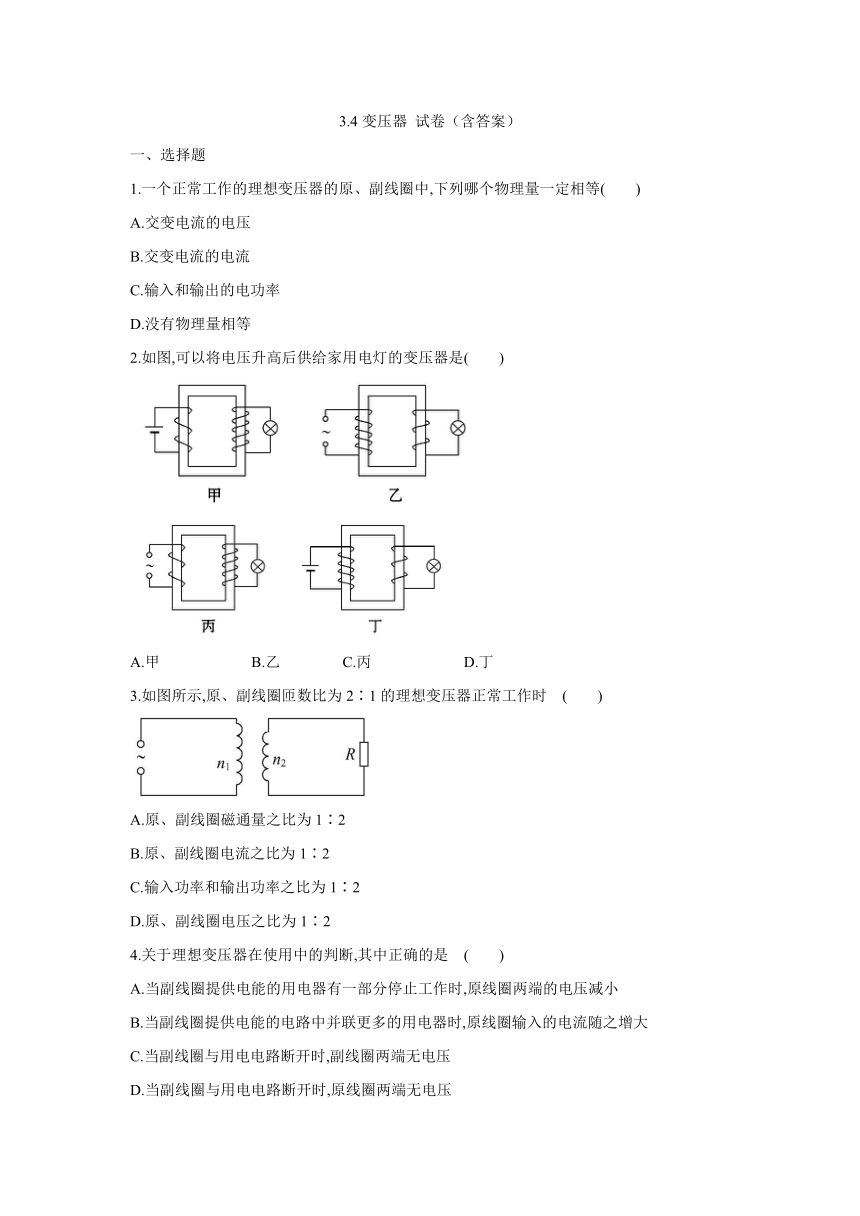

3.4变压器
试卷（含答案）
一、选择题
1.一个正常工作的理想变压器的原、副线圈中,下列哪个物理量一定相等(　　)
A.交变电流的电压
B.交变电流的电流
C.输入和输出的电功率
D.没有物理量相等
2.如图,可以将电压升高后供给家用电灯的变压器是(　　)
A.甲
B.乙
C.丙
D.丁
3.如图所示,原、副线圈匝数比为2∶1的理想变压器正常工作时　(　　)
A.原、副线圈磁通量之比为1∶2
B.原、副线圈电流之比为1∶2
C.输入功率和输出功率之比为1∶2
D.原、副线圈电压之比为1∶2
4.关于理想变压器在使用中的判断,其中正确的是　(　　)
A.当副线圈提供电能的用电器有一部分停止工作时,原线圈两端的电压减小
B.当副线圈提供电能的电路中并联更多的用电器时,原线圈输入的电流随之增大
C.当副线圈与用电电路断开时,副线圈两端无电压
D.当副线圈与用电电路断开时,原线圈两端无电压

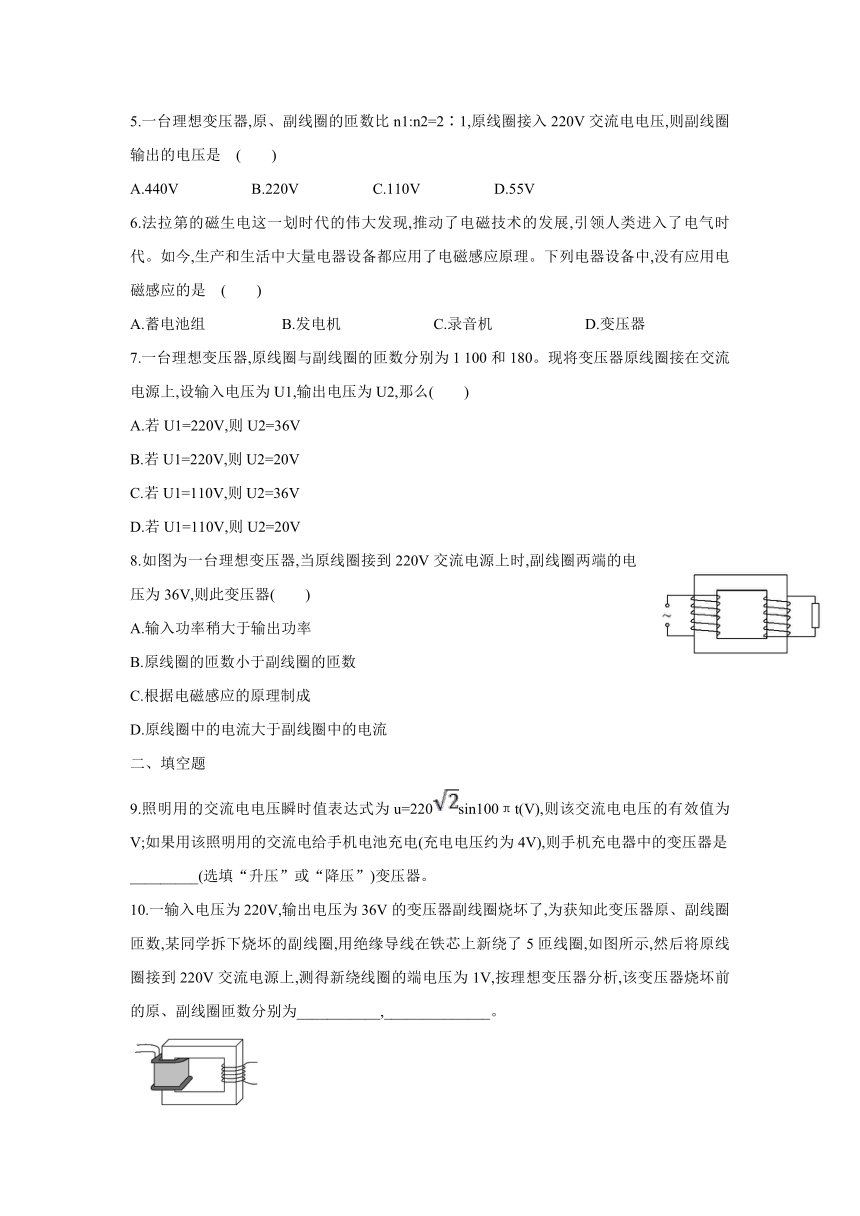

5.一台理想变压器,原、副线圈的匝数比n1:n2=2∶1,原线圈接入220V交流电电压,则副线圈输出的电压是　(　　)
A.440V
B.220V
C.110V
D.55V
6.法拉第的磁生电这一划时代的伟大发现,推动了电磁技术的发展,引领人类进入了电气时代。如今,生产和生活中大量电器设备都应用了电磁感应原理。下列电器设备中,没有应用电磁感应的是　(　　)
A.蓄电池组
B.发电机
C.录音机
D.变压器
7.一台理想变压器,原线圈与副线圈的匝数分别为1
100和180。现将变压器原线圈接在交流电源上,设输入电压为U1,输出电压为U2,那么(　　)
A.若U1=220V,则U2=36V
B.若U1=220V,则U2=20V
C.若U1=110V,则U2=36V
D.若U1=110V,则U2=20V
8.如图为一台理想变压器,当原线圈接到220V交流电源上时,副线圈两端的电压为36V,则此变压器(　　)
A.输入功率稍大于输出功率
B.原线圈的匝数小于副线圈的匝数
C.根据电磁感应的原理制成
D.原线圈中的电流大于副线圈中的电流
二、填空题
9.照明用的交流电电压瞬时值表达式为u=220sin100πt(V),则该交流电电压的有效值为　　　　V;如果用该照明用的交流电给手机电池充电(充电电压约为4V),则手机充电器中的变压器是
_________(选填“升压”或“降压”)变压器。
10.一输入电压为220V,输出电压为36V的变压器副线圈烧坏了,为获知此变压器原、副线圈匝数,某同学拆下烧坏的副线圈,用绝缘导线在铁芯上新绕了5匝线圈,如图所示,然后将原线圈接到220V交流电源上,测得新绕线圈的端电压为1V,按理想变压器分析,该变压器烧坏前的原、副线圈匝数分别为___________,______________。
三、简答与计算题
11.变压器的原、副线圈连在一起吗 是原线圈中的电流跑到副线圈中去了吗
12.一台理想变压器的原线圈有1
320匝,副线圈有36匝。原线圈与220V的交变电压相接,计算副线圈两端输出的电压。
答案解析
1.【解析】选C。变压器可以改变原、副线圈中的电压和电流,因此原、副线圈中的电压和电流一般是不相同的,所以A、B错;由于理想变压器不消耗能量,故原线圈输入功率等于副线圈输出功率,C对、D错。
2.【解析】选C。升压变压器的副线圈的匝数大于原线圈的匝数,且变压器只改变交流电的电压,C对。
3.【解析】选B。理想变压器原、副线圈的磁通量总相等,A错;电流之比等于原、副线圈匝数的反比=,B对;输入功率总等于输出功率,C错;电压与匝数满足=,D错。
4.【解析】选B。A中,原线圈两端电压由电源维持,副线圈两端电压U2=U1,由原、副线圈匝数比和原线圈两端电压共同决定,副线圈上所接负载的多少不影响原线圈的电压。B中,原线圈输入的功率等于副线圈输出功率,由I1U1=P出可知,当输出功率增大时,原线圈输入电流I1是增大的。C中,当副线圈与用电电路断开时,副线圈中虽无电流,但副线圈两端的感应电动势由于磁通量的变化仍存在。D中,原线圈两端的电压由电源提供,与副线圈是否向用电电路供电无关。故正确选项为B。
5.【解析】选C。由公式U1∶U2=n1∶n2,可解得U2=110V,选C。
6.【解析】选A。发电机、录音机和变压器都应用了电磁感应,蓄电池组是其他能转化为电能的装置,没有应用电磁感应,故选A。
7.【解析】选A。正弦式交变电流满足U1∶U2=n1∶n2,则U2=U1=U1,满足条件的只有选项A。
8.【解析】选C。对理想变压器,输入功率等于输出功率,U1I1=U2I2,由于U1>U2,所以I19.【解析】本题考查交变电流的有效值和变压器的变压关系。正弦交流电的有效值是最大值的,故该交流电电压的有效值是V=220V,将220V的电压变为4V的电压,电压降低了,故变压器是降压变压器。
答案:220　降压
10.【解析】对新绕线圈的理想变压器,根据变压比公式得n1===1
100,变压器烧坏前,
同理n2===180。
答案:1
100　180
11.【解析】变压器的原、副线圈虽然都套在同一个铁芯上,但两线圈是彼此绝缘的,是利用了互感现象在副线圈上感应出电流的,并不是原线圈中的电流直接跑到副线圈中去。
答案:见解析
12.【解析】由U1∶U2=n1∶n2得,U2=U1=×220V=6V。
答案:6V
