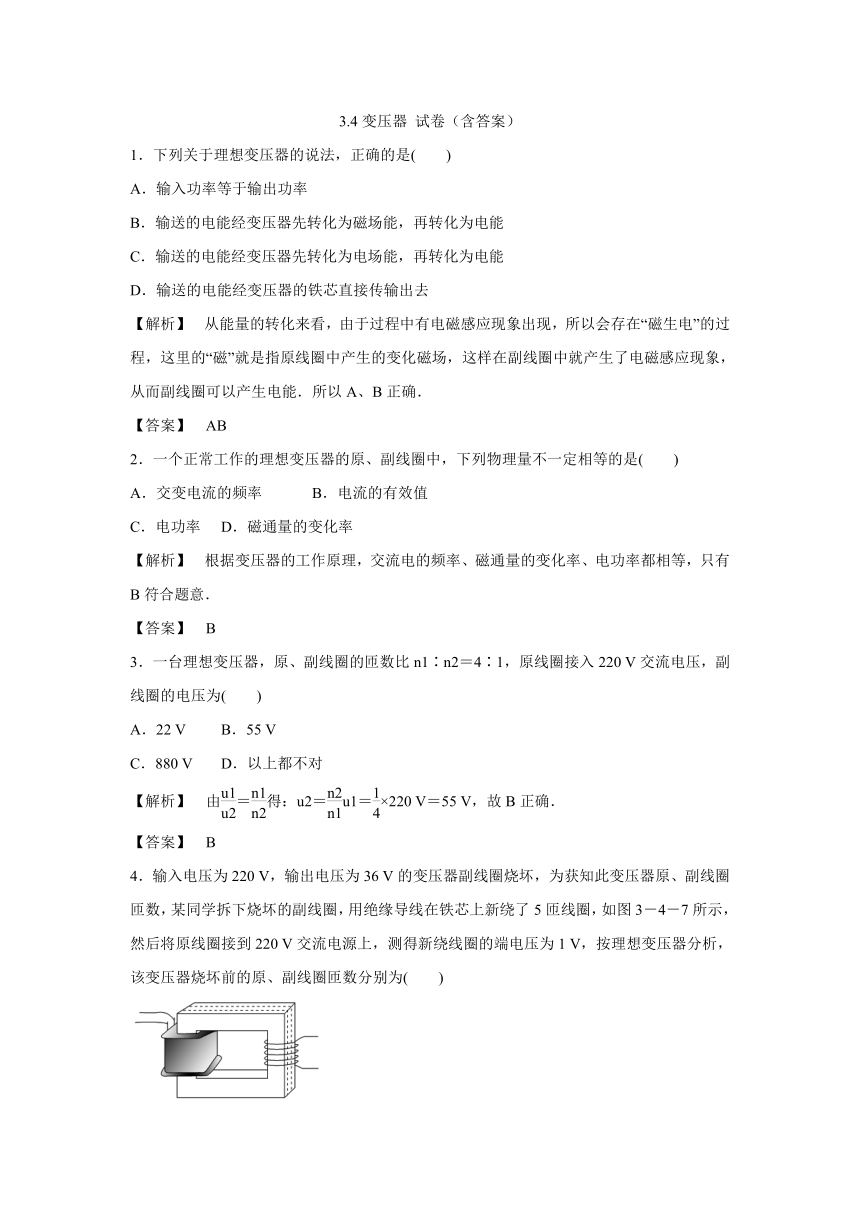

3.4变压器
试卷(含答案)
1.下列关于理想变压器的说法,正确的是(  )
A.输入功率等于输出功率
B.输送的电能经变压器先转化为磁场能,再转化为电能
C.输送的电能经变压器先转化为电场能,再转化为电能
D.输送的电能经变压器的铁芯直接传输出去
【解析】 从能量的转化来看,由于过程中有电磁感应现象出现,所以会存在“磁生电”的过程,这里的“磁”就是指原线圈中产生的变化磁场,这样在副线圈中就产生了电磁感应现象,从而副线圈可以产生电能.所以A、B正确.
【答案】 AB
2.一个正常工作的理想变压器的原、副线圈中,下列物理量不一定相等的是(  )
A.交变电流的频率
B.电流的有效值
C.电功率
D.磁通量的变化率
【解析】 根据变压器的工作原理,交流电的频率、磁通量的变化率、电功率都相等,只有B符合题意.
【答案】 B
3.一台理想变压器,原、副线圈的匝数比n1∶n2=4∶1,原线圈接入220
V交流电压,副线圈的电压为(  )
A.22
V
B.55
V
C.880
V
D.以上都不对
【解析】 由=得:u2=u1=×220
V=55
V,故B正确.
【答案】 B
4.输入电压为220
V,输出电压为36
V的变压器副线圈烧坏,为获知此变压器原、副线圈匝数,某同学拆下烧坏的副线圈,用绝缘导线在铁芯上新绕了5匝线圈,如图3-4-7所示,然后将原线圈接到220
V交流电源上,测得新绕线圈的端电压为1
V,按理想变压器分析,该变压器烧坏前的原、副线圈匝数分别为(  )

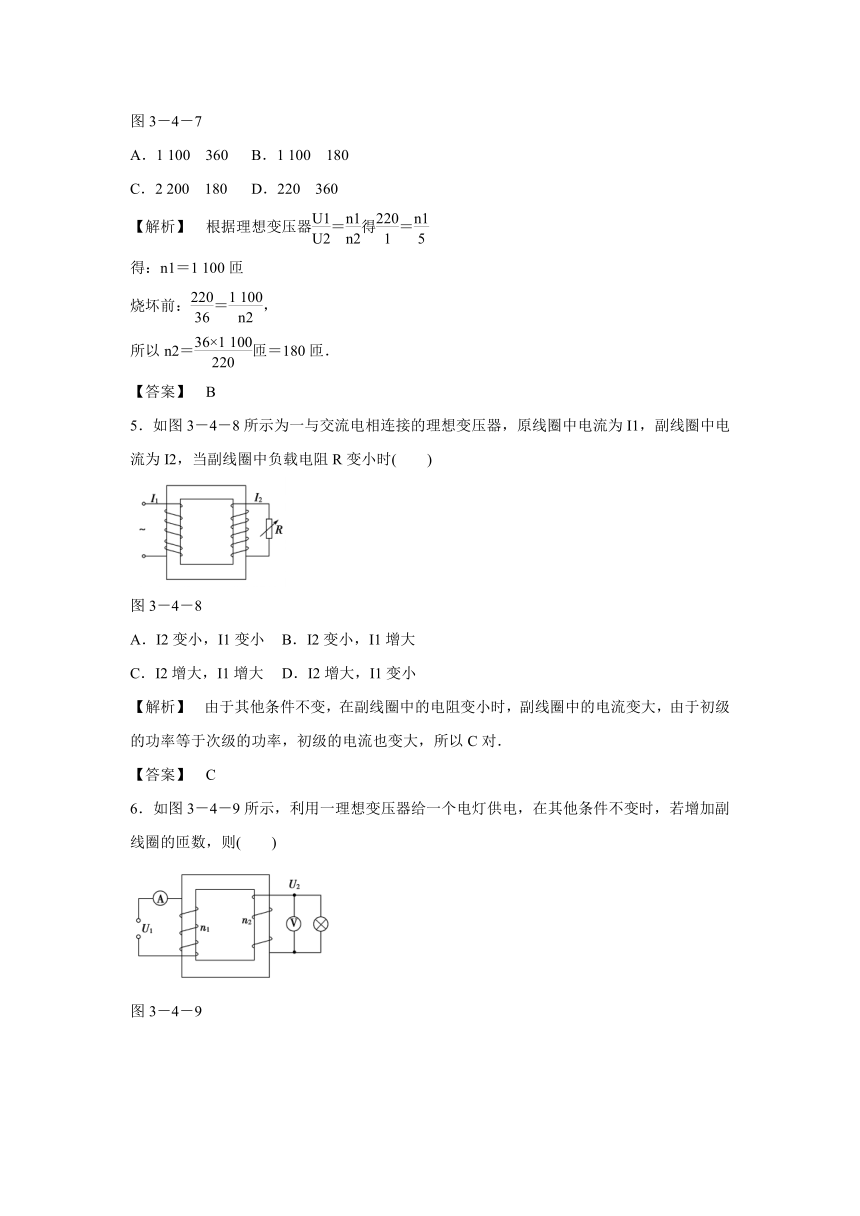

图3-4-7
A.1
100 360
B.1
100 180
C.2
200 180
D.220 360
【解析】 根据理想变压器=得=
得:n1=1
100匝
烧坏前:=,
所以n2=匝=180匝.
【答案】 B
5.如图3-4-8所示为一与交流电相连接的理想变压器,原线圈中电流为I1,副线圈中电流为I2,当副线圈中负载电阻R变小时(  )
图3-4-8
A.I2变小,I1变小
B.I2变小,I1增大
C.I2增大,I1增大
D.I2增大,I1变小
【解析】 由于其他条件不变,在副线圈中的电阻变小时,副线圈中的电流变大,由于初级的功率等于次级的功率,初级的电流也变大,所以C对.
【答案】 C
6.如图3-4-9所示,利用一理想变压器给一个电灯供电,在其他条件不变时,若增加副线圈的匝数,则(  )
图3-4-9
A.灯亮度减小
B.电流表示数增大
C.电压表示数增大
D.变压器的输入功率不变
【解析】 若增加副线圈的匝数,次级电压升高,电压表的读数增大电灯的亮度增加,输出电流增加,输入电流也随输出电流的增大而增大,所以A错,B、C对.变压器的输出功率增加,D错.
【答案】 BC
7.一理想变压器原、副线圈匝数比n1∶n2=1∶2,电源电压u=220sin
ωt
V,原线圈接入一个熔断电流I0=1
A的保险丝,副线圈中接入可变电阻R(如图3-4-10).为了使保险丝不被熔断,调节电阻R时最低不能小于(  )
图3-4-10
A.440
Ω
B.440
Ω
C.880
Ω
D.880
Ω
【解析】 当原线圈电流达到I1=I0时,副线圈中电流为:
I2=I1=I0=×1
A=
A,这也就是副线圈中的最大电流.
副线圈的输出电压有效值为:U2=U1=×=×
V=440
V.因此,副线圈电路中负载电阻的最小值为Rmin==
Ω=880
Ω.
【答案】 C
8.如图3-4-11所示,在口字形闭合铁芯上绕有一组线圈,与滑动变阻器、电池构成闭合回路.a、b、c为三个闭合金属环,假定线圈产生的磁场全部集中在铁芯内,在滑动变阻器的滑片左右滑动时,能够产生感应电流的圆环是(  )
图3-4-11
A.a、b两环
B.b、c两环
C.a、c两环
D.a、b、c三环
【解析】 当滑动变阻器的滑片左右滑动,则该电路中的电流大小发生变化,则闭合铁芯中的磁场发生变化,通过a、b金属环的磁通量改变,所以a、b环内有感应电流产生,而c环的磁通量总为零,故无感应电流.
【答案】 A
9.一理想变压器原、副线圈的匝数比为10∶1,原线圈输入电压的变化规律如图3-4-12甲所示,副线圈所接电路如图3-4-12乙所示,P为滑动变阻器的触头.下列说法正确的是
(  )
图3-4-12
A.副线圈输出电压的频率为100
Hz
B.副线圈输出电压的有效值为31
V
C.P向右移动时,原、副线圈的电流比减小
D.P向右移动时,变压器的输出功率增加
【解析】 由题图甲知该交流电的周期是2×10-2
s,交流电的频率是50
Hz,变压器不改变频率,所以A错误;因为原线圈电压的最大值是310
V,根据变压器的匝数与电压的关系,副线圈输出电压的最大值为31
V,因此B错误;匝数比不变,所以原、副线圈的电流比不变,C错误;P向右移动时,负载电阻变小,根据P=,因此,变压器的输出功率增加,D正确.
【答案】 D
10.有一理想变压器,原、副线圈的匝数分别为100和10,将原线圈接在220
V交流电源上,则副线圈中磁通量变化率最大值为________.
【解析】 根据变压器的原理,磁通量的变化率等于单匝线圈的电压,次级电压U2=220/10
V=22
V,单匝线圈的有效值电压U=22/10
V=2.2
V,其最大值2.2
.
【答案】 2.2
11.如图3-4-13为理想变压器,它的初级线圈接在交流电源上,次级线圈接在一个标有“12
V 100
W”的灯泡上.已知变压器初、次级线圈匝数之比为18∶1,那么灯泡正常工作时,图中的电压表读数为______V,电流表读数为________A.
图3-4-13
【解析】 分析理想变压器问题时应注意正确应用电压关系和电流关系、特别是初、次级功率相等的关系.由公式U1/U2=n1/n2,得U1=U2n1/n2=216
V;因理想变压器的初、次级功率相等,所以I1=P1/U1=0.46
A,即电压表、电流表读数分别为216
V、0.46
A.
【答案】 216 0.46
12.像图3-4-14中那样把两块铁芯固定在一把钳子上,可以做成一个钳形测量仪.利用它可以在不切断导线的情况下,通过电流表A,测量导线中的电流.那么,导线中的电流是交流还是直流?请你说明仪器的工作原理.
图3-4-14
【答案】 导线中的电流是交流.钳形测量仪是利用电磁感应原理制造的.通电导线产生磁场,导线中通过交流电时在周围空间产生的磁场随时间变化,铁芯使磁场增强,穿过绕在铁芯上线圈的磁通量随时间变化,线圈中产生感应电动势,线圈闭合时产生感应电流,电流表A可测出线圈中的感应电流.在交流频率一定时,导线中电流越强则磁通量变化率越大,线圈中的感应电流也越大.感应电流与导线中电流有一定的关系,故通过电流表A中的电流可测出导线中的电流.
