13.4实验：用双缝干涉测量光的波长
试卷
基础夯实
一、选择题(单选题)
1．如图所示的双缝干涉实验，用绿光照射单缝S时，在光屏P上观察到干涉条纹，要得到相邻条纹间距更大的干涉图样，可以( )
A．增大S1与S2的间距
B．减小双缝屏到光屏的距离
C．将绿光换为红光
D．将绿光换为紫光
答案：C
解析：干涉条纹的间距Δx＝λ，由公式可得，要增大间距应减小d，增大双缝屏到光屏的距离或增大光的波长，故只有C正确。
2．双缝干涉实验装置如图所示，绿光通过单缝S后，投射到具有双缝的挡板上，双缝S1和S2与单缝的距离相等，光通过双缝后在与双缝平行的屏上形成干涉条纹。屏上O点距双缝S1和S2的距离相等，P点是距O点最近的第一条亮条纹。如果将入射的绿光换成红光或蓝光，讨论屏上O点及其上方的干涉条纹的情况是：①O点是红光的亮条纹；②红光的第一条亮条纹在P点的上方；③O点不是蓝光的亮条纹；④蓝光的第一条亮条纹在P点的上方。其中正确的是( )
A．只有①②正确
B．只有①④正确
C．只有②③正确
D．只有③④正确
答案：A
解析：O点到两缝的距离相等，故不论换用红光还是蓝光，O点均为亮条纹，所以①正确，③错误；由Δx＝λ可知，红光的波长比绿光的大，条纹间距也比绿光大，因此，红光的第一条亮条纹在P点的上方；②正确；同理，蓝光的波长比绿光的小，蓝光的第一条亮条纹在P点的下方，④错误；综上所述，只有A正确。
二、非选择题

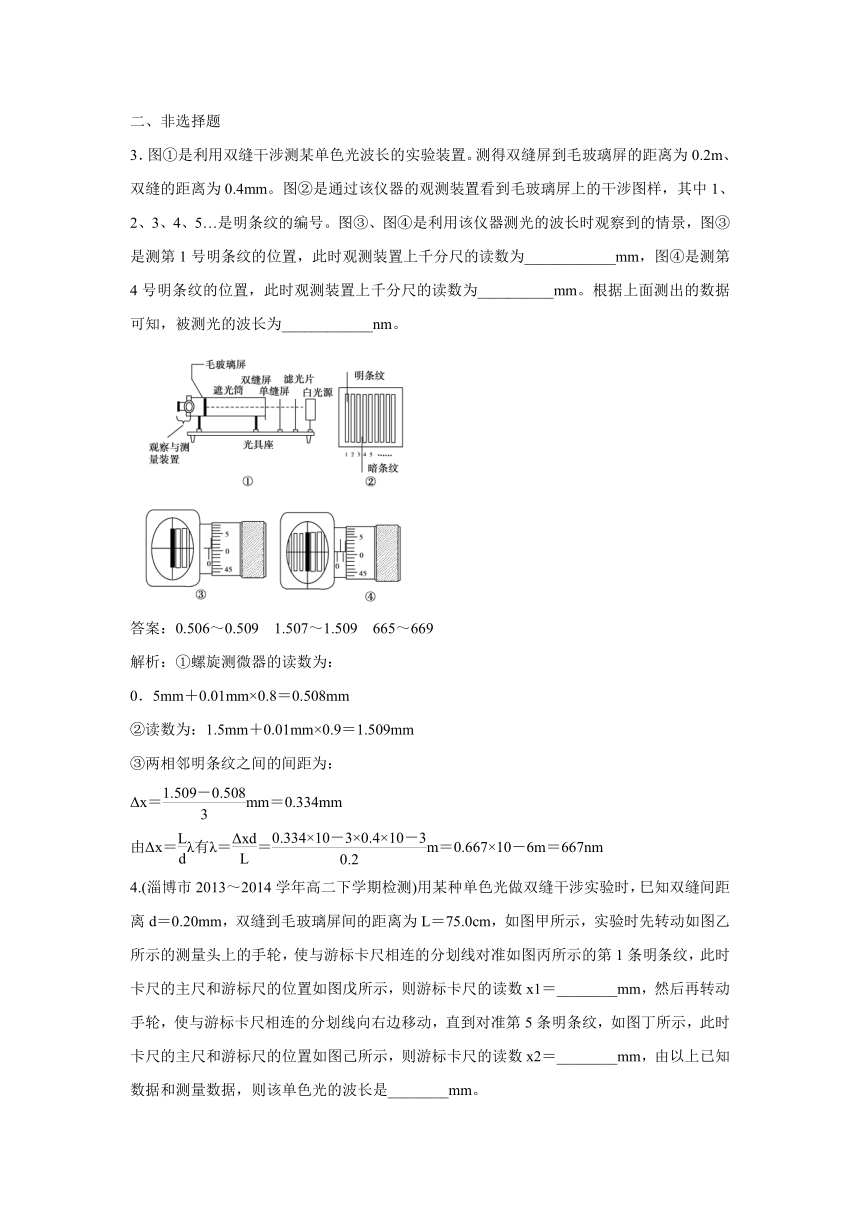

3．图①是利用双缝干涉测某单色光波长的实验装置。测得双缝屏到毛玻璃屏的距离为0.2m、双缝的距离为0.4mm。图②是通过该仪器的观测装置看到毛玻璃屏上的干涉图样，其中1、2、3、4、5…是明条纹的编号。图③、图④是利用该仪器测光的波长时观察到的情景，图③是测第1号明条纹的位置，此时观测装置上千分尺的读数为____________mm，图④是测第4号明条纹的位置，此时观测装置上千分尺的读数为__________mm。根据上面测出的数据可知，被测光的波长为____________nm。
答案：0.506～0.509 1.507～1.509 665～669
解析：①螺旋测微器的读数为：
0．5mm＋0.01mm×0.8＝0.508mm
②读数为：1.5mm＋0.01mm×0.9＝1.509mm
③两相邻明条纹之间的间距为：
Δx＝mm＝0.334mm
由Δx＝λ有λ＝＝m＝0.667×10－6m＝667nm
4.(淄博市2013～2014学年高二下学期检测)用某种单色光做双缝干涉实验时，巳知双缝间距离d＝0.20mm，双缝到毛玻璃屏间的距离为L＝75.0cm，如图甲所示，实验时先转动如图乙所示的测量头上的手轮，使与游标卡尺相连的分划线对准如图丙所示的第1条明条纹，此时卡尺的主尺和游标尺的位置如图戊所示，则游标卡尺的读数x1＝________mm，然后再转动手轮，使与游标卡尺相连的分划线向右边移动，直到对准第5条明条纹，如图丁所示，此时卡尺的主尺和游标尺的位置如图己所示，则游标卡尺的读数x2＝________mm，由以上已知数据和测量数据，则该单色光的波长是________mm。
答案：0.3 9.6 6.2×10－4
解析：由游标卡尺读数规则读出
x1＝0.3mm，x2＝9.6mm
Δx＝＝mm
λ＝＝mm＝6.2×10－4mm。
5．在“用双缝干涉测量光的波长”实验中，实验装置如图甲所示。
(1)以线状白炽灯为光源，对实验装置进行了调节并观察实验现象后，总结出以下几点：
A．灯丝和单缝及双缝必须平行放置
B．干涉条纹与双缝垂直
C．干涉条纹疏密程度与双缝宽度有关
D．干涉条纹间距与光的波长有关
以上几点中你认为正确的是________。
(2)当测量头中的分划板中心刻线对齐某条刻度线时，手轮上的示数如图乙所示，该读数为________mm。
(3)如果测量头中的分划板中心刻线与干涉条纹不在同一方向上，如图丙所示，则在这种情况下测量干涉条纹的间距Δx时，测量值________实际值。(填“大于”、“小于”或“等于”)
答案：(1)ACD (2)0.702 (3)大于
解析：(1)为使屏上的干涉条纹清晰，灯丝与单缝和双缝必须平行放置
，所得到的干涉条纹与双缝平行；由Δx＝λ可知，条纹的疏密程度与双缝间距离、光的波长有关，所以A、C、D选项正确。
(2)固定刻度读数为0.5mm，可动刻度读数为20.2，所以测量结果为0.5mm＋20.2×0.01mm＝0.702mm。
(3)测量头中的分划板中心刻线与干涉条纹不在同一方向上，由几何知识可知测量头的读数大于条纹间的实际距离。
