第6节电能（电功和电功率复习）

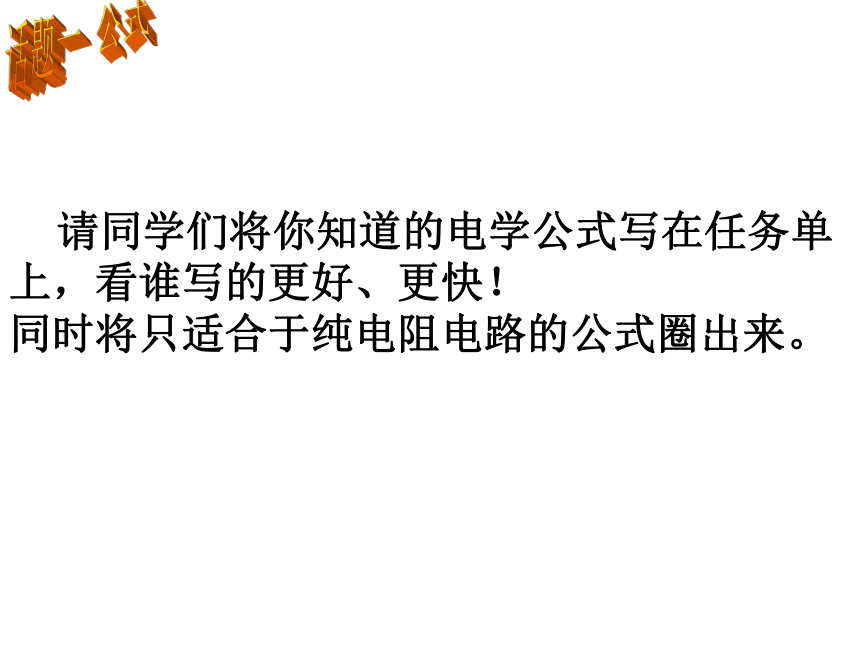

课件15张PPT。 请同学们将你知道的电学公式写在任务单上，看谁写的更好、更快！
同时将只适合于纯电阻电路的公式圈出来。话题一 公式电能的利用复习

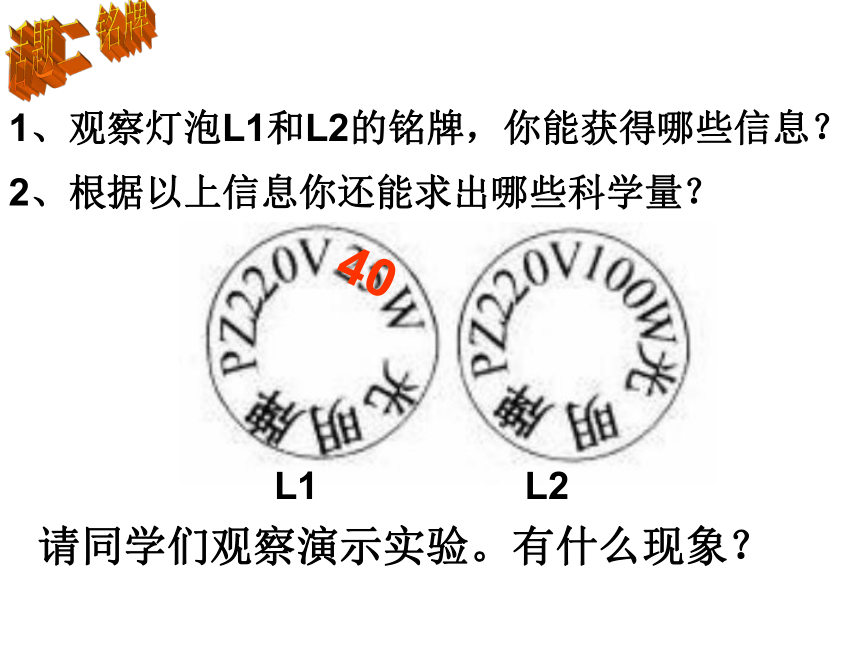

话题二 铭牌40L2L11、观察灯泡L1和L2的铭牌，你能获得哪些信息？2、根据以上信息你还能求出哪些科学量？请同学们观察演示实验。有什么现象？结论：

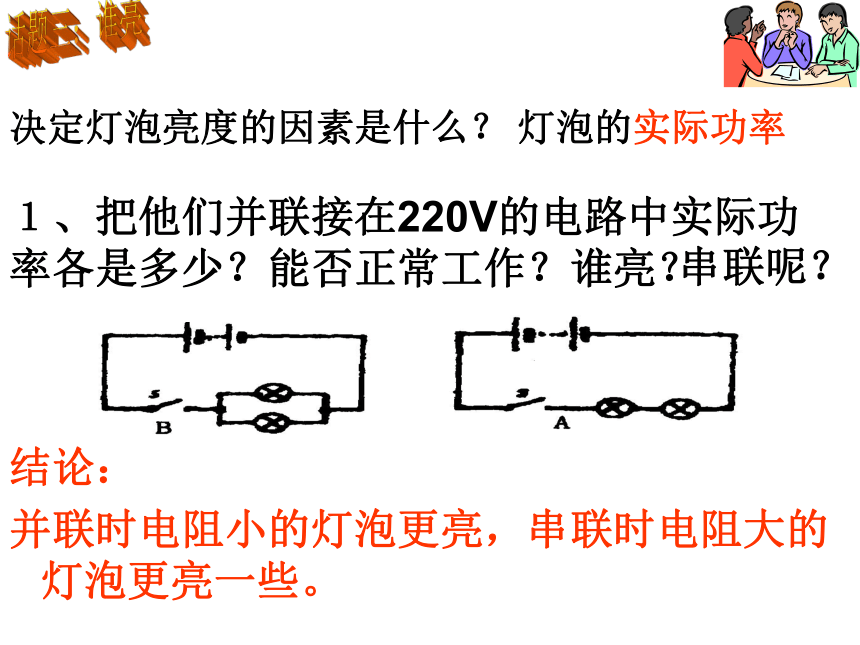

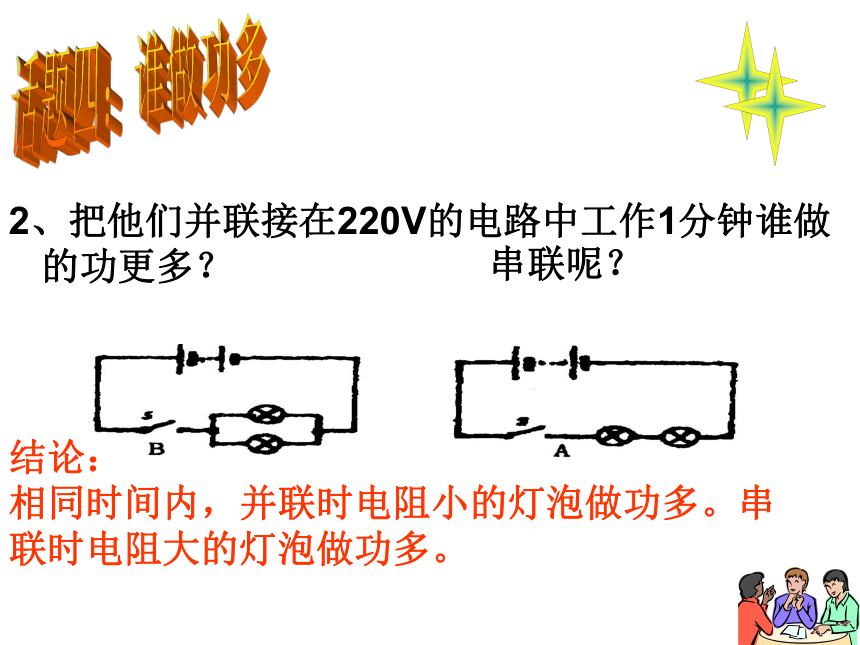

并联时电阻小的灯泡更亮，串联时电阻大的灯泡更亮一些。１、把他们并联接在220V的电路中实际功率各是多少？能否正常工作？谁亮？串联呢？话题三：谁亮决定灯泡亮度的因素是什么？灯泡的实际功率2、把他们并联接在220V的电路中工作1分钟谁做的功更多？话题四：谁做功多串联呢？结论：

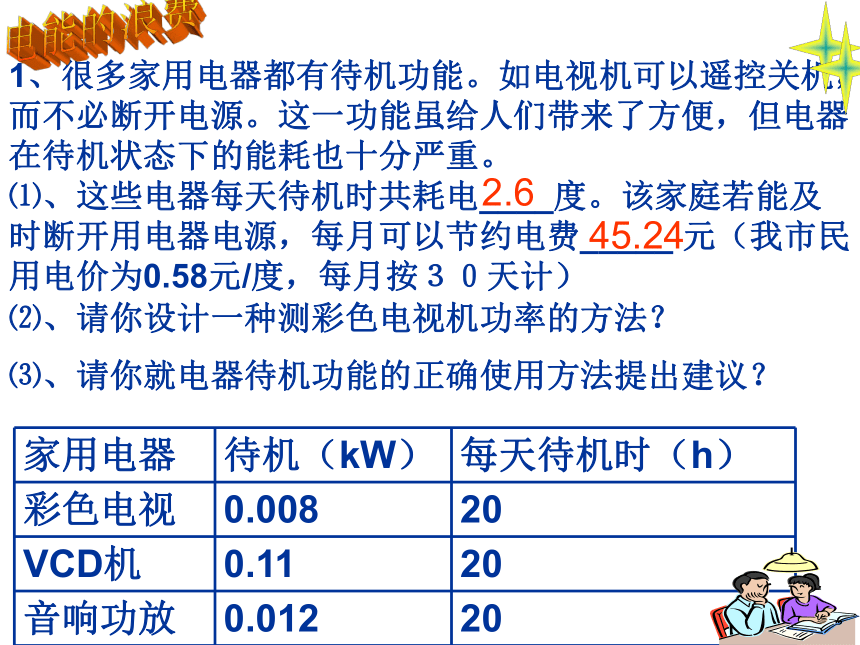

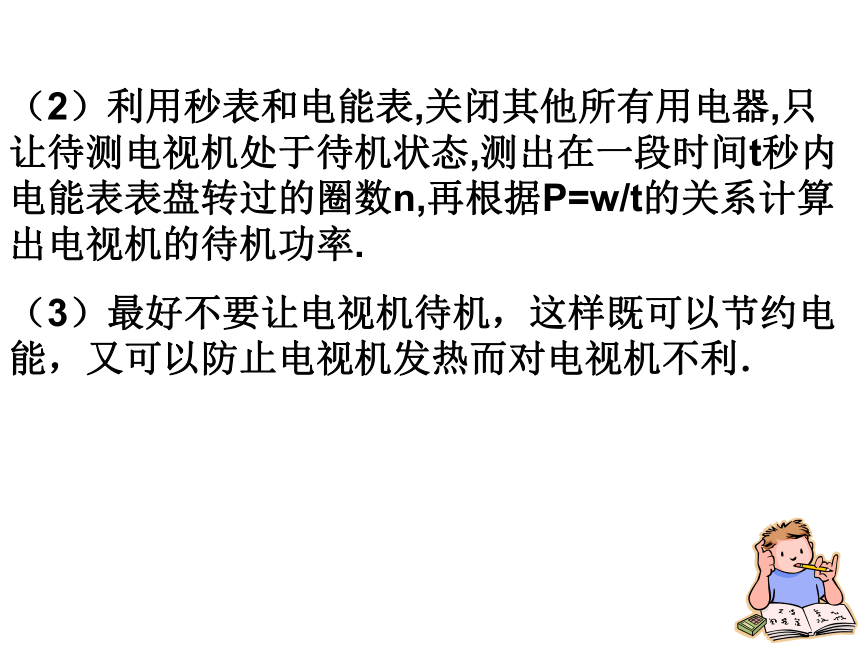

相同时间内，并联时电阻小的灯泡做功多。串联时电阻大的灯泡做功多。1、很多家用电器都有待机功能。如电视机可以遥控关机，而不必断开电源。这一功能虽给人们带来了方便，但电器在待机状态下的能耗也十分严重。⑴、这些电器每天待机时共耗电____度。该家庭若能及时断开用电器电源，每月可以节约电费_____ 元（我市民用电价为0.58元/度，每月按３０天计）电能的浪费⑵、请你设计一种测彩色电视机功率的方法？⑶、请你就电器待机功能的正确使用方法提出建议？2.645.24（2）利用秒表和电能表,关闭其他所有用电器,只让待测电视机处于待机状态,测出在一段时间t秒内电能表表盘转过的圈数n,再根据P=w/t的关系计算出电视机的待机功率.
（3）最好不要让电视机待机，这样既可以节约电能，又可以防止电视机发热而对电视机不利．
（2015年湖州36）伏安法测量额定电压为2伏的小灯泡的额定功率，实验时按甲图连接电路，电源电压为3伏，移动滑动变阻器滑片，读出电压表和电流表示数绘制成I-U的图像如图乙。
(1)根据乙图中数据，计算小灯泡的额定功率。(2)当小灯泡正常工作时，滑动变阻器接入电路的电阻为多大?(3)从乙图可知通电灯丝的电阻不恒定，实验中影响灯丝电阻变化的因素是_____________。 链接中考(1)解：根据图乙可知UL=2V时，IL=0.5A，故由公式P=UI=2V×0.5A=1W；(2)小灯泡正常工作时，滑动变阻器两端电压UR=U－UL=1V，IR=IL=0.5A，R= ?????????=2Ω；(3)温度 （ 2012金华）38．如图为某品牌的即热式电热水器，具有热能损耗率低、加热均匀、耐压性能好、寿命长、发热噪音小等特点。表一为该电热水器的部分技术参数。第38题图（1）该热水器的电阻为 ▲ 欧；
（2）该热水器在额定电压下使用20分钟，热水器消耗的电能为多少？
（3）铜芯线长期负载电流与导线横截面积的关系见表二，通过计算说明安装电热水器时，至少应选择哪种型号的铜芯导线？ 表二
38．（1）7.3
（2）W=Pt =6600瓦×20×60秒=7.92×106焦耳
（3）解：根据I=P/U=6600瓦/220伏=30安
查表可知，至少应选择导线横截面积4 mm2 的铜芯线（或选择允许长期负载电流为25～32A的铜芯线）。 （2006衢州）2、小刚家里有一台电热烘干机，工作原理如图所示。铭牌已变得模糊不清，只知道额定电压为220V。小刚为了知道该电热烘干机的额定电功率，把其他用电器关闭，只让电热烘干机在额定电压下工作(烘干物体)。图甲是电热烘干机工作前电能表的示数，图乙是电热烘干机工作6小时后电能表的示数(电热烘干机工作时电能全部转化为内能)。求：
(1)电热烘干机工作6小时消耗的电能是 ▲ 千瓦时。
(2)电热烘干机额定电功率是多大?
(3)电热烘干机发热体的电阻是多少?
练习作业：请你设计：如下图所示，S与哪个触点接触时，电 烙铁处于加热状态？试用公式解释？对于上述你所设计的电路图，请补充相应的信息，求出科学量。（3）当U实>U额时，P实>P额用电器都不正常工作用电器正常工作（1）当U实=U额时，P实=P额（2）当U实
