2.5 光的反射和折射（第2课时）——平面镜成像

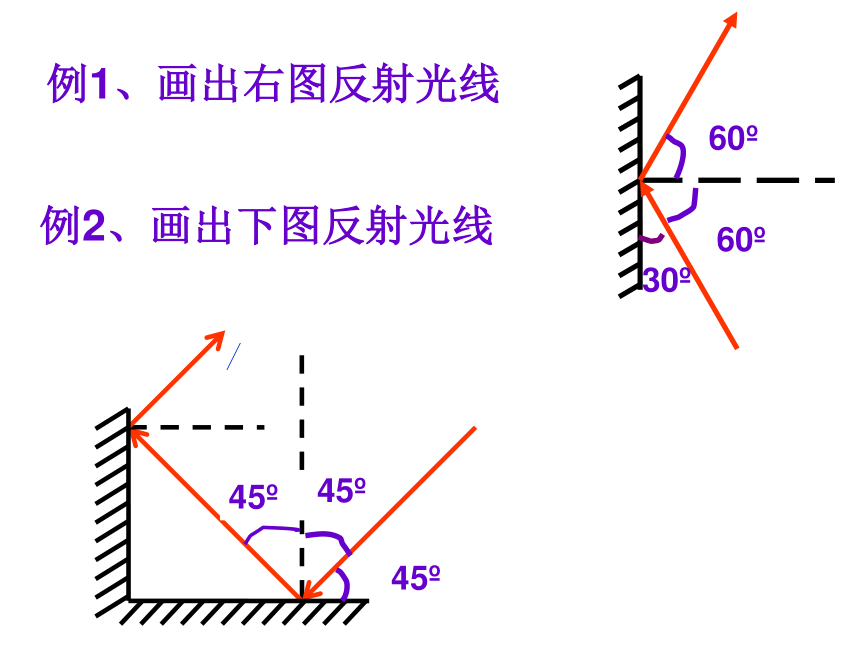

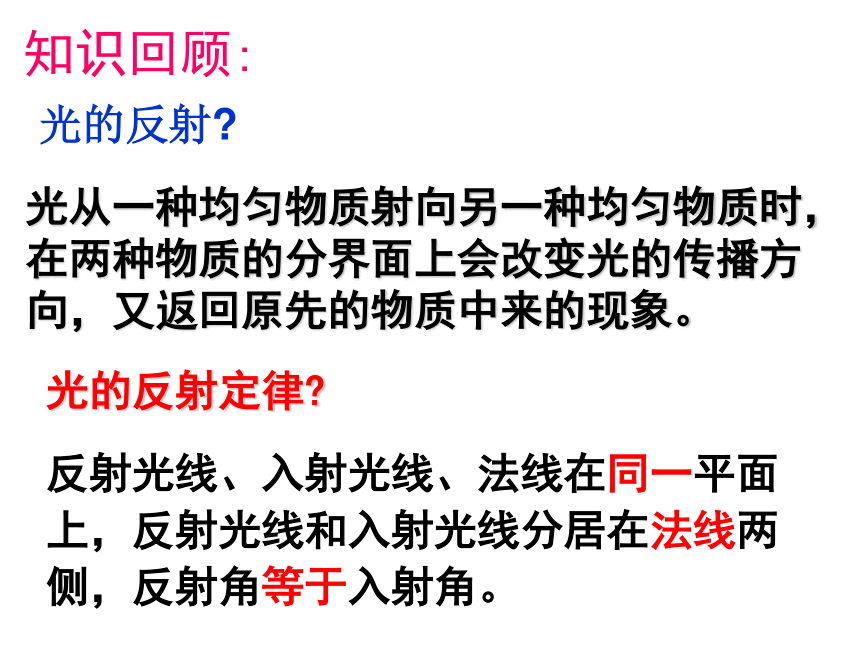

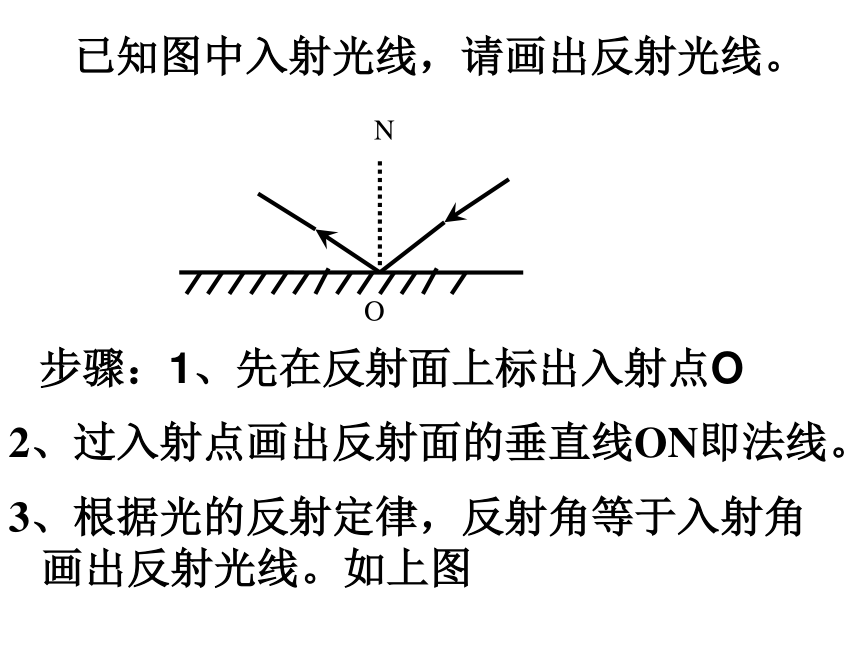

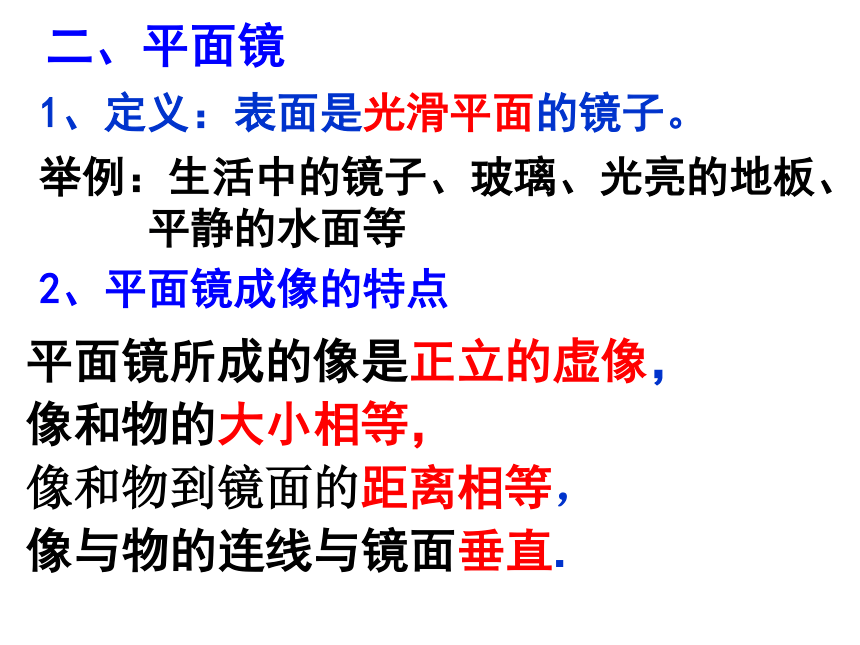

课件35张PPT。知识回顾:光的反射?光从一种均匀物质射向另一种均匀物质时，在两种物质的分界面上会改变光的传播方向，又返回原先的物质中来的现象。光的反射定律?反射光线、入射光线、法线在同一平面上，反射光线和入射光线分居在法线两侧，反射角等于入射角。已知图中入射光线，请画出反射光线。步骤：1、先在反射面上标出入射点ONO2、过入射点画出反射面的垂直线ON即法线。3、根据光的反射定律，反射角等于入射角画出反射光线。如上图例1、画出右图反射光线30o45o45o45o60o60o例2、画出下图反射光线2.5 光的反射和折射（2）——平面镜 我们平时经常照镜子，都会在镜子里看到自己的像，你知道平面镜成像有什么特点？二、平面镜1、定义：表面是光滑平面的镜子。举例：生活中的镜子、玻璃、光亮的地板、
平静的水面等2、平面镜成像的特点平面镜所成的像是正立的虚像，
像和物的大小相等，

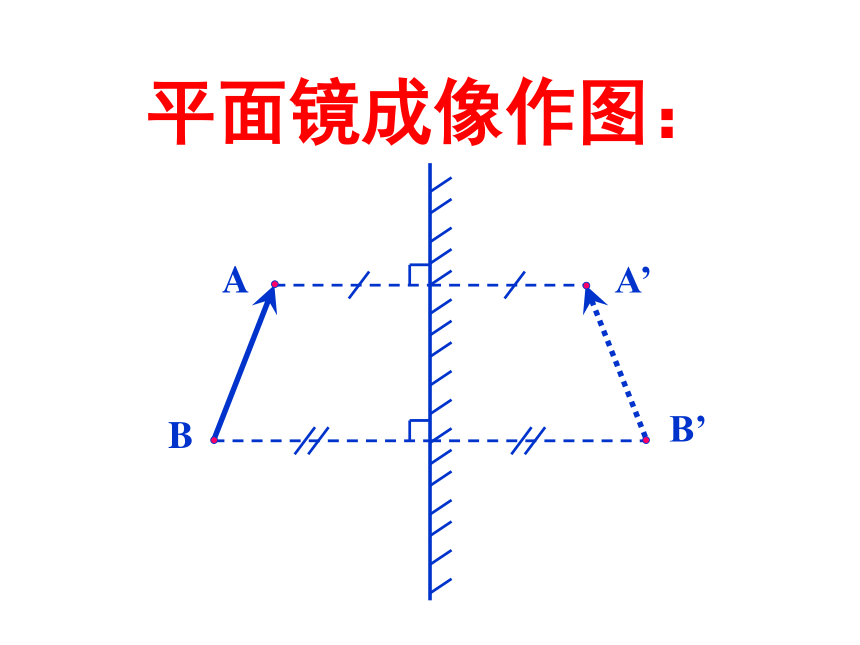

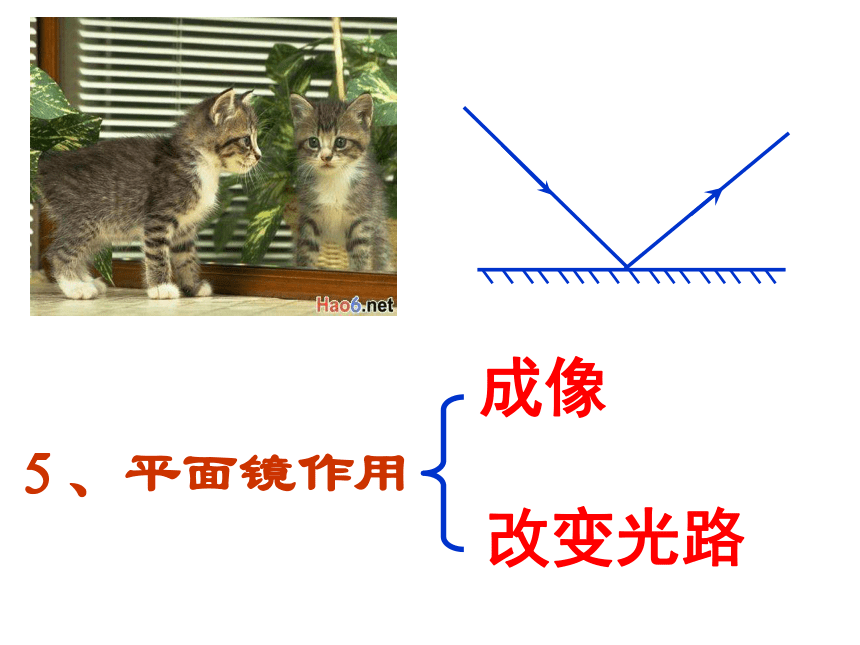

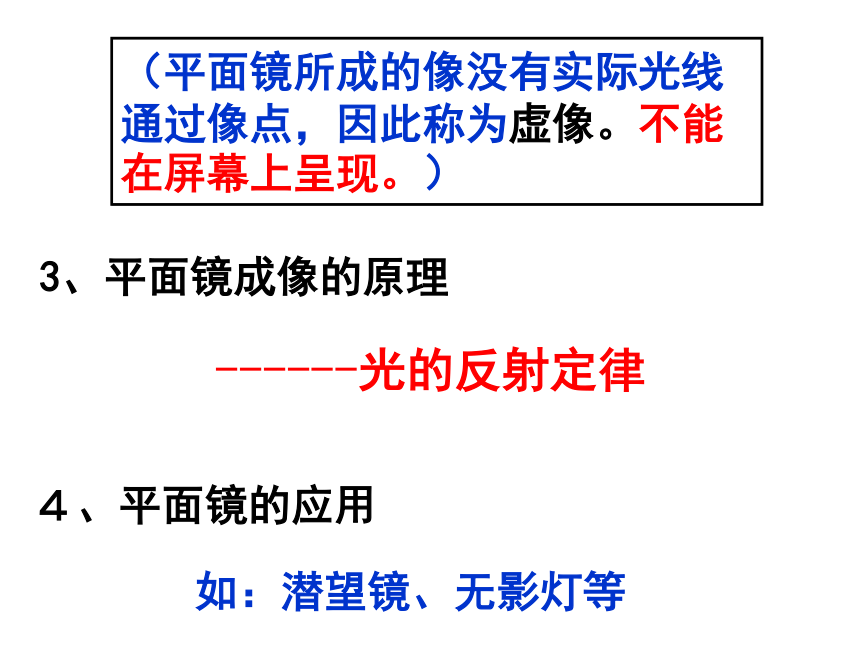

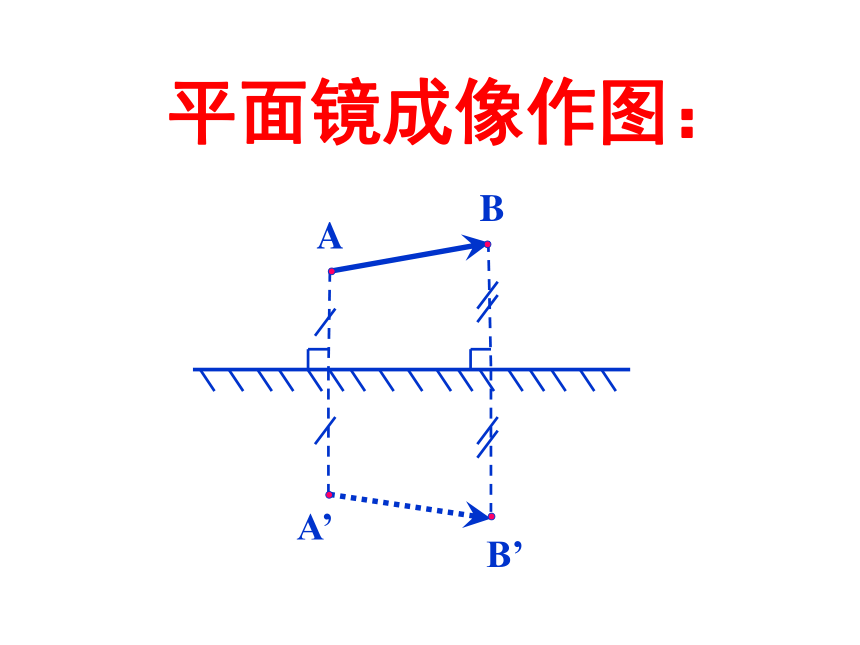

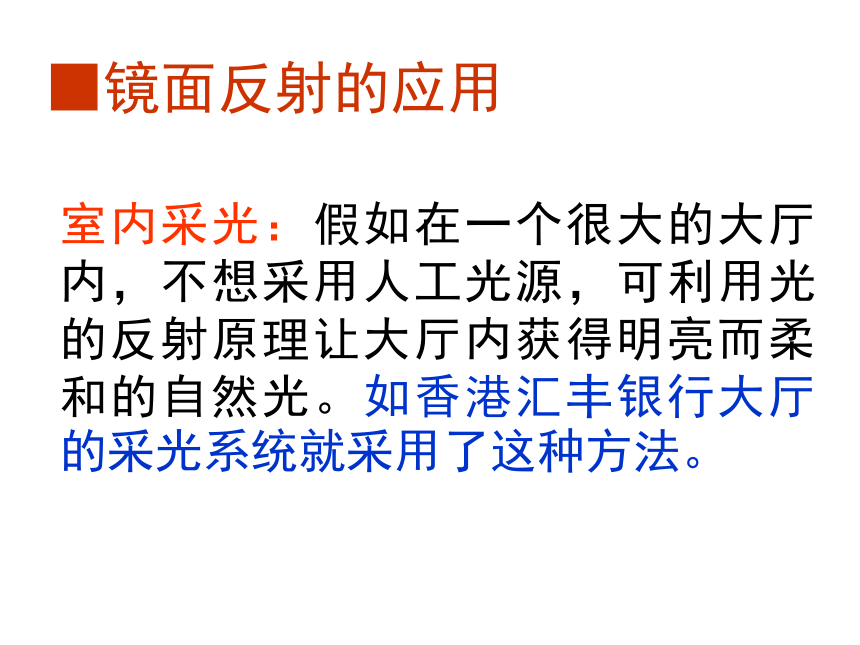

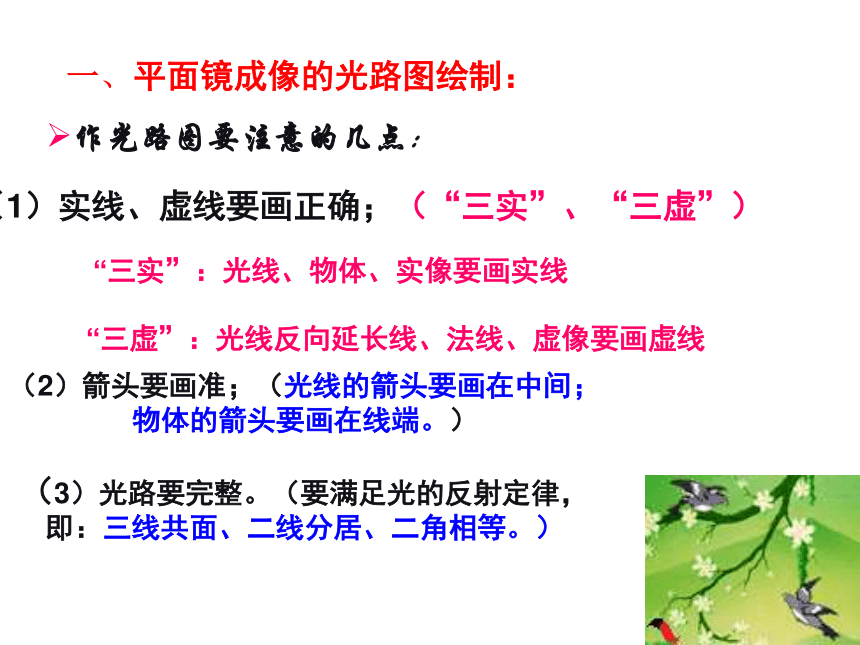

像和物到镜面的距离相等， 像与物的连线与镜面垂直.3、平面镜成像的原理------光的反射定律４、平面镜的应用如：潜望镜、无影灯等（平面镜所成的像没有实际光线通过像点，因此称为虚像。不能在屏幕上呈现。）５、平面镜作用成像改变光路室内采光：假如在一个很大的大厅内，不想采用人工光源，可利用光的反射原理让大厅内获得明亮而柔和的自然光。如香港汇丰银行大厅的采光系统就采用了这种方法。???■镜面反射的应用平面镜成像作图：B’A’B’A’AB平面镜成像作图：一、平面镜成像的光路图绘制：作光路图要注意的几点：（2）箭头要画准；（光线的箭头要画在中间； 物体的箭头要画在线端。）（3）光路要完整。（要满足光的反射定律，即：三线共面、二线分居、二角相等。）（1）实线、虚线要画正确；（“三实”、“三虚”）“三实”：光线、物体、实像要画实线“三虚”：光线反向延长线、法线、虚像要画虚线平面镜成像光路图绘制类型 ：1、利用物体、平面镜成像特点或
光的反射定律求作物象：（ 1 ）物体是一个点：（ 2）物体是一条线：（ 3）物体是一个图形：2、利用物象、平面镜成像特点或光的反射定律求作物体：（ 1 ）物象是一个点：（ 2）物象是一条线：（ 3）物象是一个图形：A’3 、利用平面镜成像特点及物体、物象位置，确定平面镜位置：AB B’ A’.S.A4、画出光源 S 发出的光经平面镜反射后通过 A 点的光线 例如：湖面、河边能看到岸边的美丽的倒影。都是平面镜成像的现象。球面镜凹面镜用球面的内表面作反射面的球面镜叫做凹面镜．凹镜凹镜对光起会聚作用．凹镜能把射向它的平行光线会聚在一点，这一点叫做凹镜的焦点．实焦点凹镜凹镜能成倒立、缩小的虚像．凹镜应
用太阳灶手电筒、汽车头灯中用凹镜作反射面大型反射式望远镜凸镜用球面的外表面作反射面的球面镜叫凸面镜．凸镜凸镜对光起发散作用．虚焦点凸镜凸镜能成正立、缩小的虚像．凸镜应
用汽车观后镜、马路拐弯处的凸镜1. 下图，是物体在平面镜中的成像情况，其中正确的是 [ ]A2．下图是四位同学作的平面镜成像图，图中MN为物体，M’N’为对应的像，其中正确的是( ) B3、如下图所示，小猫在平面镜前欣赏自己，此时它所看到的全身像应是图中的（ ）C4、中秋节晚上，小明坐在自家门前赏月，发现前面有个池塘，塘中一轮明月，如果已知池中水中的深度为2米，月球到水面的距离为3.8×105千米，则小名看到月球在池中的像，这属于 成像，像到水面的距离为 米3.8×108平面镜5．人从远处走近一直立的穿衣镜的过程中，他在镜中的像的大小将 ( )
A．逐渐变大 B．不变
C．逐渐变小 D．无法判断B6. 如图，检查视力时，要求眼睛与视力表间距离为5米，现在视力表AB对面3米处竖有一面镜子MN，那么检查视力时[ ]
A.人应面对镜子而坐，且人与镜面之间距离为2.5米
B.人应面对镜子而坐，且人与镜面之间距离为2米
C.人应面对视力表而坐，且人与视力表间距为3米
D.人应面对视力表而坐，且人与视力表间距为2.5米B7. 一个人站立于平面镜前3米处，如果此人以0.5米／秒的速度向镜面走去，经过1秒钟人与像的距离是 [ ]
A. 3米 B. 0.5米
C. 3.5米 D. 5米D8、某人从平面镜内看到对面墙上挂钟钟面上的指针位置如图所示，则此时的实际时刻是 [ ]
A、8点20分
B、3点40分
C、2点40分
D、9点5分B新课小结：平面镜成像特点物体在平面镜中成正立的虚像； 像与物的大小相等;像与物到镜面的距离相等;像与物的连线与镜面垂直.平面镜成像原理：光的反射平面镜的应用：成像控制光路平面镜作图方法根据光的反射定律根据平面镜成像特点像和物以镜面对称凸面镜：发散作用举例：汽车观后镜凹面镜：会聚作用举例：太阳灶
