2.3洛仑兹力和显像管 课件 (2)13张PPT

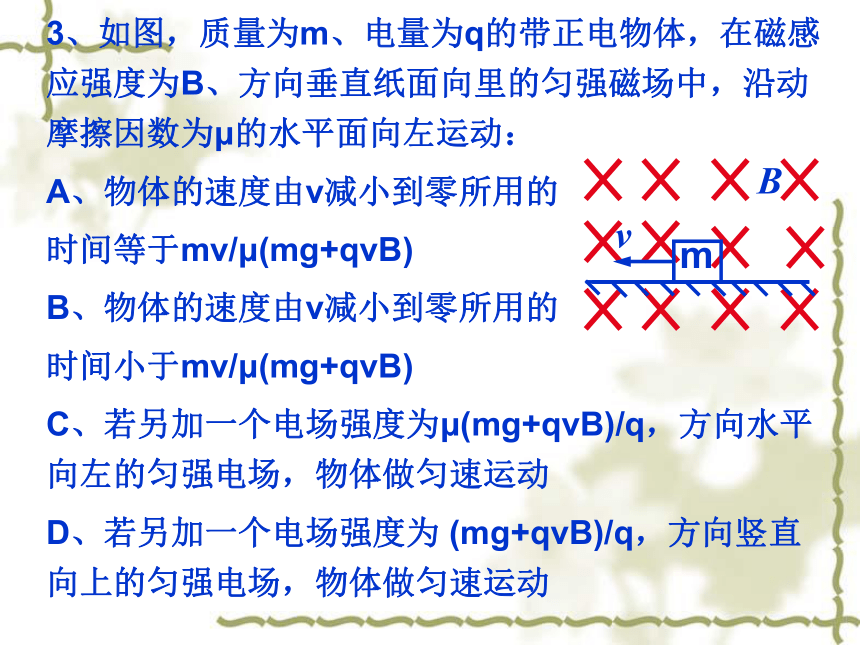

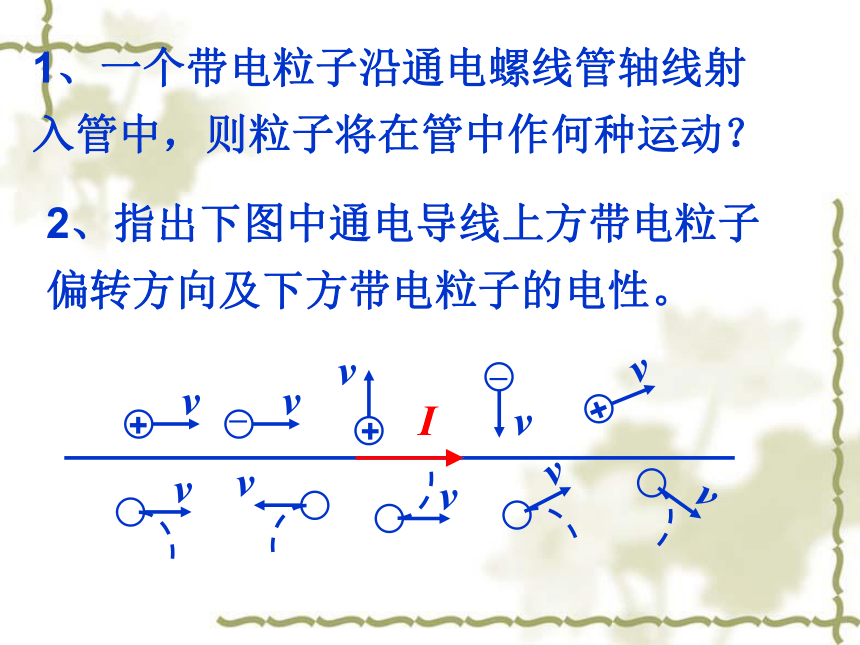

课件13张PPT。洛伦兹力习题课一、复习2、洛伦兹力的大小及方向1、洛伦兹力产生条件3、洛伦兹力改变粒子运动的什么？1、一个带电粒子沿通电螺线管轴线射入管中，则粒子将在管中作何种运动？2、指出下图中通电导线上方带电粒子偏转方向及下方带电粒子的电性。3、如图，质量为m、电量为q的带正电物体，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，沿动摩擦因数为μ的水平面向左运动：
A、物体的速度由v减小到零所用的
时间等于mv/μ(mg+qvB)
B、物体的速度由v减小到零所用的
时间小于mv/μ(mg+qvB)
C、若另加一个电场强度为μ(mg+qvB)/q，方向水平向左的匀强电场，物体做匀速运动
D、若另加一个电场强度为 (mg+qvB)/q，方向竖直向上的匀强电场，物体做匀速运动

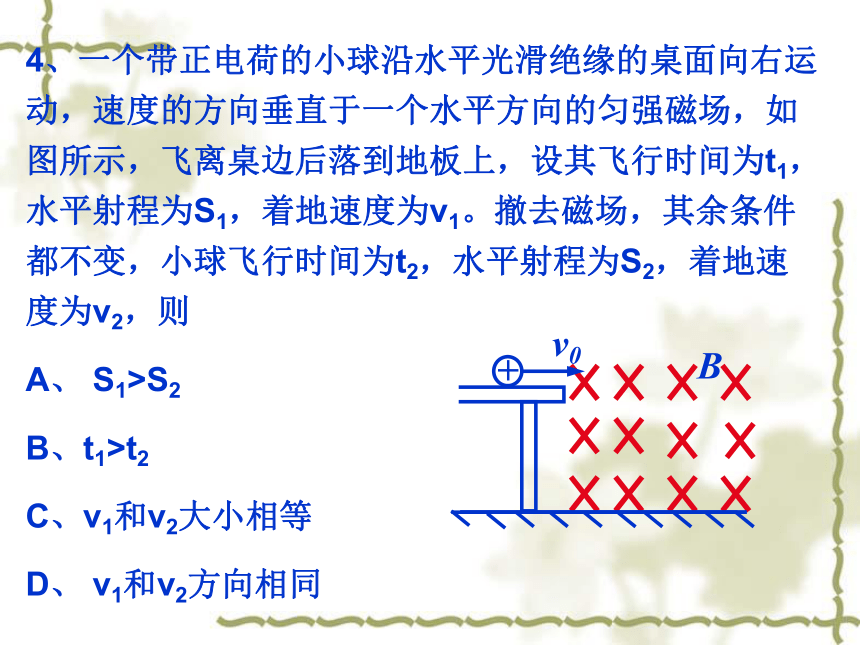

4、一个带正电荷的小球沿水平光滑绝缘的桌面向右运动，速度的方向垂直于一个水平方向的匀强磁场，如图所示，飞离桌边后落到地板上，设其飞行时间为t1，水平射程为S1，着地速度为v1。撤去磁场，其余条件都不变，小球飞行时间为t2，水平射程为S2，着地速度为v2，则
A、 S1>S2
B、t1>t2
C、v1和v2大小相等
D、 v1和v2方向相同
6、一根长为L的绝缘轻线，一端固定在O点，另一端系一质量为m、电量为q的带正电小球，使小球由右图中的A点由静止开始释放。已知匀强磁场沿水平方向，
且垂直于水平线OA，磁感
应强度为B，当小球摆到最
低点P时，轻线所受拉力
大小为 。5、如图，匀强磁场方向垂直纸面向里，匀强电场方向水平向右。一质量为m、带电量为q的微粒以速度v与磁场方向垂直、与电场方向成45°角射入复合场中，
恰能做匀速直线运动，
求电场强度E和磁感
应强度B的大小。粒子速度选择器磁流体发电机电磁流量计霍耳效应磁流体发电机构造原理图　　　等离子气体喷入磁场，正负离子在洛仑兹力作用下发生上下偏转而聚集到A、B板上，产生电势差，从而对外供电。现设A、B平行金属板相距L，喷入气
体的速度为v，板间磁
场的磁感应强度为B，
求：电源的电动势　　　
如图所示是一种测量血管中血流速度仪器的示意图，在动脉血管两侧分别安装电极并加有磁场。设血管直径2.0mm，磁场的磁感应强度为0.080T，电压表测出的电压为0.10mV，求：（1）血流速度大小 约为_____m/s。(2)血液的流量约为____m3/s三、 霍尔效应
1. 霍尔效应：在磁场中，载流导体或半导体上出现横向电势差的现象2.霍尔电压：霍尔效应中产生的电势差
上图中导体上下两端面出现电势差3.形成机制以载流子为正电荷为例说明设载流子速度为洛仑兹力大小为从而 上端积累了正电荷
下端积累了负电荷洛仑兹力使载流子横向漂移
出现电荷积累使载流子漂移由于电荷的积累，形成静电场－霍尔电场洛仑兹力与电场力平衡 载流子不再漂移
上下两端形成电势差电荷受电力电势差为
