6.4传感器 课件 (5)16张PPT

课件16张PPT。

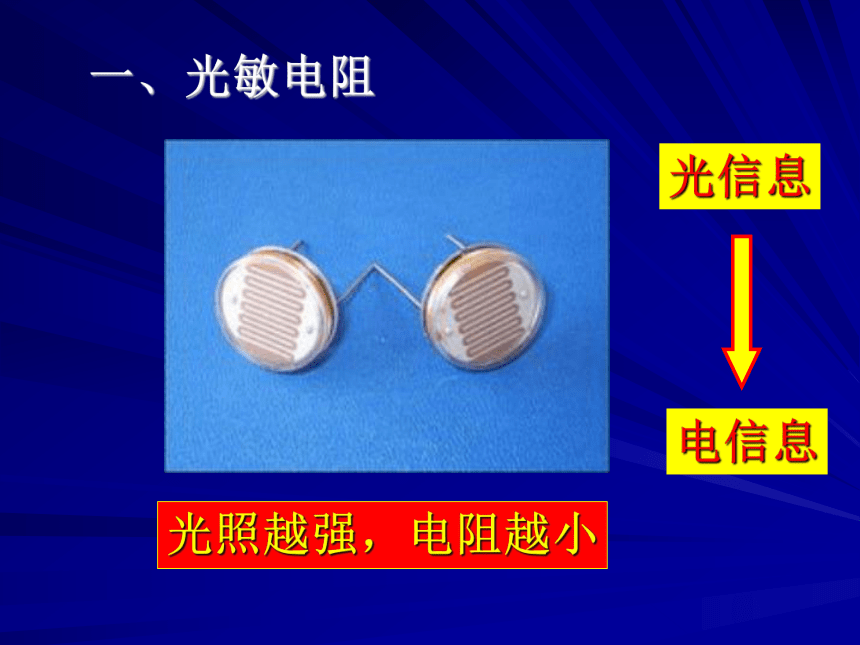

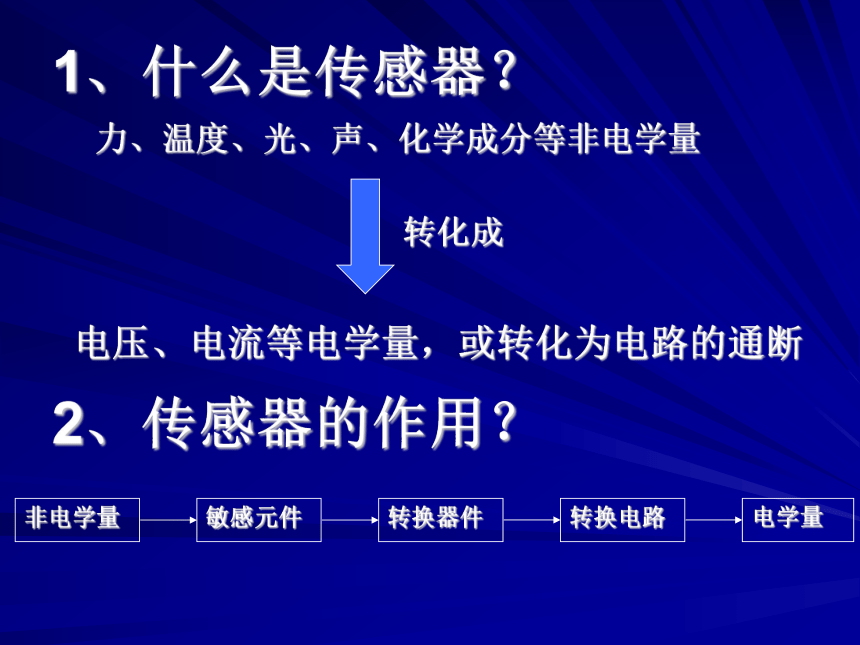

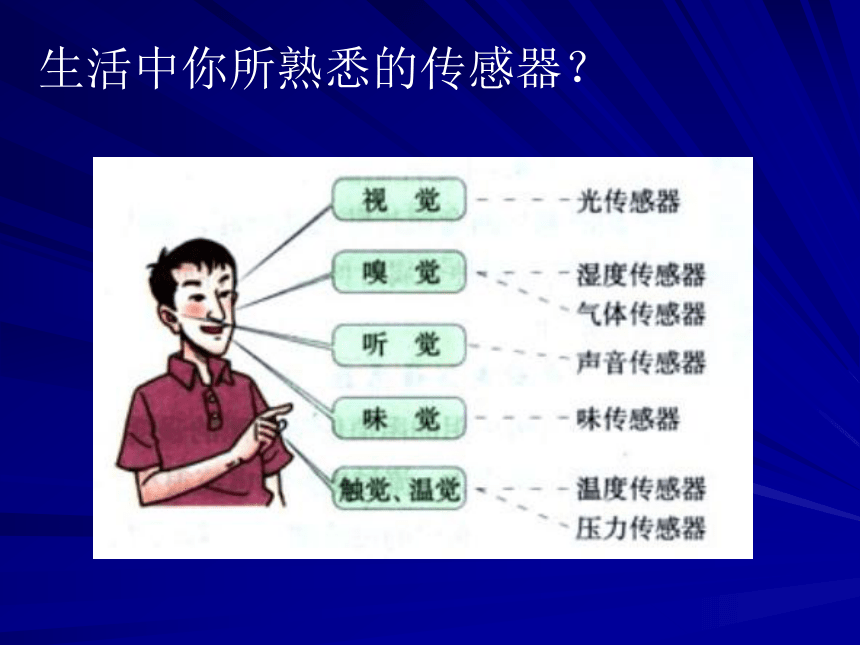

传 感 器生活中你所熟悉的传感器？生活中你所熟悉的传感器？1、什么是传感器？2、传感器的作用？电压、电流等电学量，或转化为电路的通断力、温度、光、声、化学成分等非电学量一、光敏电阻光照越强，电阻越小光信息电信息【例1】如图所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是（ ）
A．当有光照射 R1时，信号处理系统获得高电压
B．当有光照射R1时，信号处理系统获得低电压
C．信号处理系统每获得一次低电压就记数一次

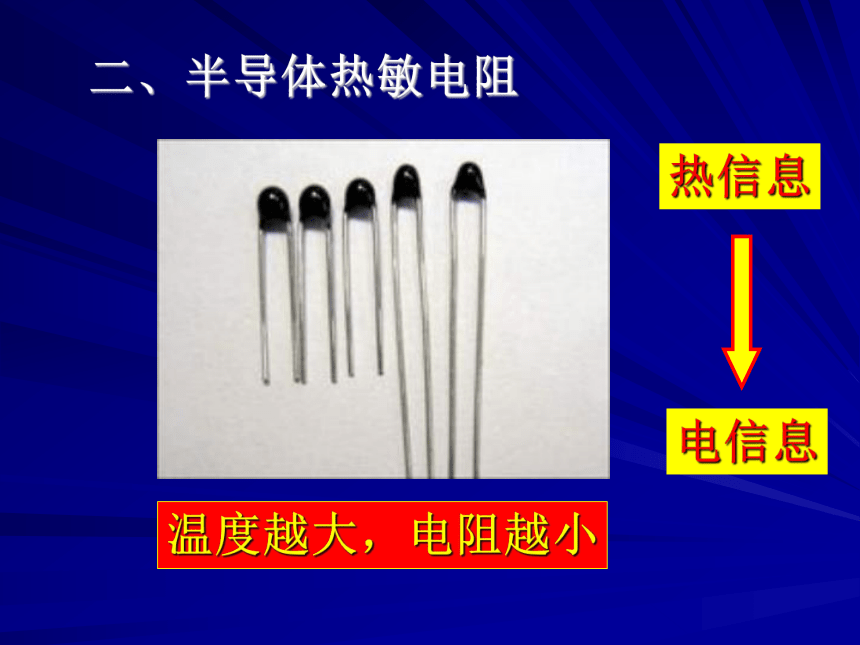

D．信号处理系统每获得一次高电压就记数一次A C二、半导体热敏电阻温度越大，电阻越小热信息电信息【例2】AB中可能接了定值电阻、热敏电阻、光敏电阻三只元件中的一个。
1、置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是________
2、用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是________
3、先置入热水中与不置入热水中相比，欧姆表示数不变化；再用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是_______热敏电阻定值电阻光敏电阻阅读书本P53，回答问题：
金属热电阻R随温度T的变化与
半导体热敏电阻一样吗？温度越大，金属热电阻越大温度越大，半导体热敏电阻越小三、霍耳元件工作原理：霍耳效应磁信息电信息【例3】霍尔效应：有电流 I 流过长方体金属块，金属块高度为d，宽为b，有一磁感应强度为B的匀强磁场垂直于纸面向里，试问金属块上、下表面哪面电势高？电势差是多少？四、电容式传感器 力信息电信息（1）测定角度θ改变S（2）测定液面高度h改变S（3）测定压力F改变d（4）测定位移x 改变ε五、电感式传感器 书P54:问题与练习
