课件34张PPT。18.2 怎样用电才安全 我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。 情境引入根据电功率和电压、电流的关系式：由 P=UI可以得到变形公式：
I=P/U由上式可以看出:家庭电路中的电压是一定的U=220V,所以用电器的电功率P越大，电路中的电流I就越大。你能推出电功率和电流之间的关系吗？新知探究一、防止过载接入的用电器过多用电器总功率：
P总=P1＋P2＋P3
=U（I1＋I2 ＋I3）=UI总
因家庭电路中电源电压U =220V不变，
由I总= 可知， P总越大，则 I总越大。根据热功率的计算公式： P热=I2R当导体的电阻R不变时，若流过导体的电流I越大时导体产生的热功率P就越大，在单位时间内产生的热量就越多。热量过大就容易引起火灾 有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？ 短路是家庭电路中电流过大的另一个原因。二、切莫短路 你知道形成家庭电路中短路的原因是什么吗？ 家庭电路中短路很容易造成火灾。 由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。三、避免触电 你见过高压危险的标志没有？

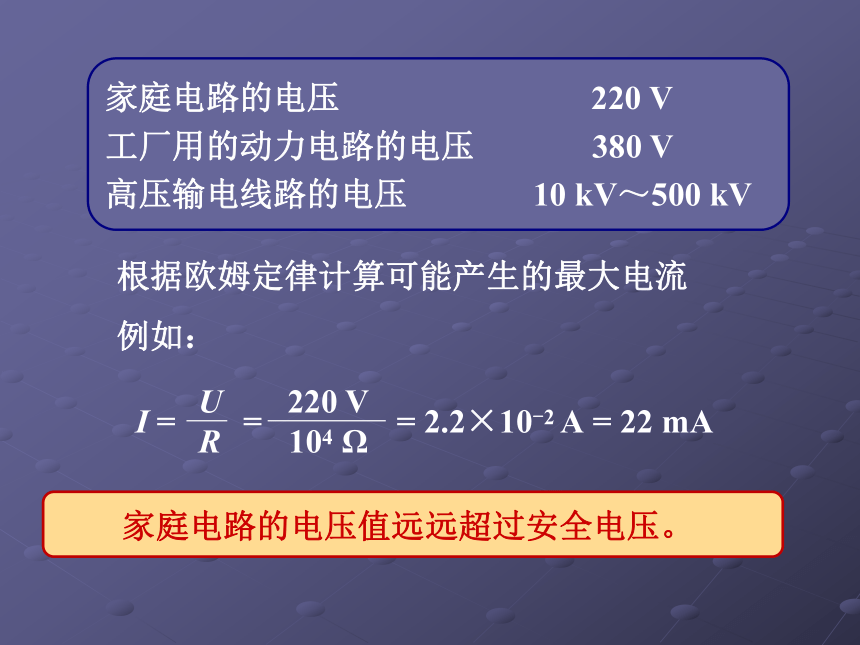

电阻一定时，电流与电压成正比，电压越高，导体中的电流越大，所以危险性增大。高压危险，请勿靠近是指电流通过人体达到一定量时引起的伤害事故。2、通过人体电流大小取决于：1、触电：外加电压和人体电阻一般情况下：36V以下的电压是安全的，但在潮湿的环境中，安全电压在24V，甚至12V以下没问题家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV 根据欧姆定律计算可能产生的最大电流
例如： 家庭电路的电压值远远超过安全电压。根据你的观察与了解，什么样的用电器要用三脚式插头呢？大功率、金属外壳的用电器要用三脚式插座，如电饭煲、空调、冰箱、洗衣机等。???三线插头三孔插座三脚插头三线插座是怎样
接入电路中的呢？零线火线地线左零右火 中接地火线零线地线零线火线地线左零右火 中接地思考：同是漏电，为何反差如此大？当用电器漏电时，其金属壳上就有220伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。 除了图示的几种情况外，还有哪些情况可能引起触电？几种容易引起触电的情况 湿布摸电线上晾衣服烤湿衣服触电原因 （水、潮湿、破损）潮湿线破损火线露出水家用电器的金属外壳应该用导线接地！为什么不能用湿手触摸开关对人体而言，皮肤越干燥，电阻越大，潮湿的皮肤电阻小，如果触电时是潮湿的皮肤，通过的电流就会大一些，很危险的。
另外，如果湿手接触时，水易流入电器中，使人体和电源相连，造成危险。
千万不能湿手触摸开关。安全用电原则不接触低压带电体，不靠近高压带电体，要警惕本来不应带电的物体带了电，本来该绝缘的物体导了电：
1、防止绝缘部分破损
2、保持绝缘部分干燥
3、避免电线跟其它金属物接触
4、要定期检查，及时修理
触电急救明确：人一定要救但必须保证自身的安全。这三种方法行吗？一、切断电源二、用干燥的木棒拨开这样可不好我来救你了！啊！触电急救
1. 使触电者尽快脱离电源
（1）如果触电现场远离开关或不具备关断电源的条件，救护者可站在干燥木板上，用一只手抓住衣服将其拉离电源，也可用干燥木棒、竹竿等将电从触电者身上挑开，如图1．6所示。
将触电者拉离电源 触电急救
（2）如触电发生在火线与大地间，可用干燥绳索将触电者身体拉离
地面，或用干燥木板将人体与地面隔开，再设法关断电源.
（3）如手边有绝缘导线，可先将一端良好接地，另一端与触电者所
接触的带电体相接，将该相电源对地短路.
（4）也可用手头的刀、斧、锄等带绝缘柄的工具，将电线砍断或撬断。1、当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（???? ）
A．插座短路??? B．开关短路??
C．台灯内部出现短路??? D．台灯插头短路随堂练习C2、关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小D3、下列图中符合安全用电要求的是（ ）
A．用湿手触摸开? ?
?B．灯与开头的连接
C．从电线上取风筝 ? ?
D．大功率用电器同时使用
?? ?? ?? B4、关于家庭安全用电，下列说法不正确的是（ ）
A．电脑、电视机等用电器 长时间待机，应切断电源
B．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力
C．一旦发生 触电事故，应先切断电源再进行抢 救
D．使用试电笔时，手不要接触笔尾金属D5、关于家庭电路，下列说法中正确的是（???）D
