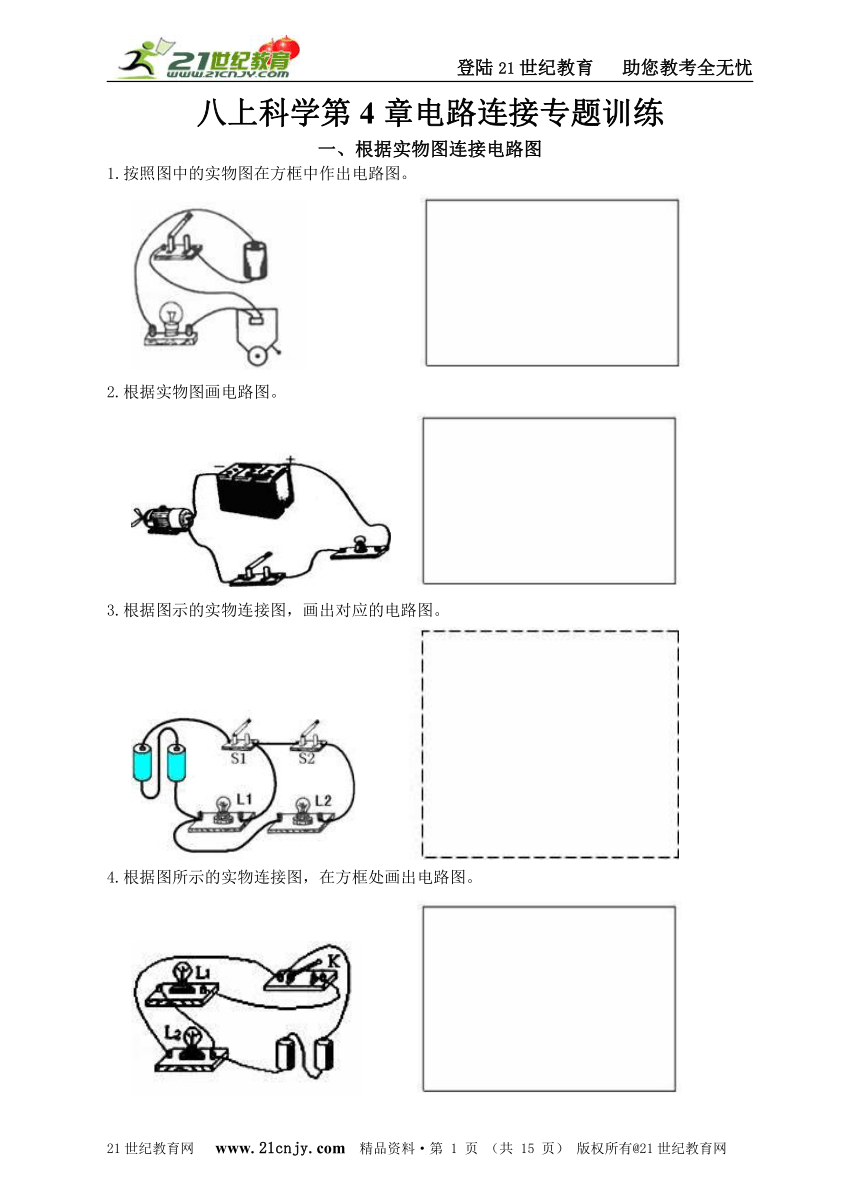

八上科学第4章电路连接专题训练
一、根据实物图连接电路图
1.按照图中的实物图在方框中作出电路图。

2.根据实物图画电路图。

3.根据图示的实物连接图,画出对应的电路图。

4.根据图所示的实物连接图,在方框处画出电路图。

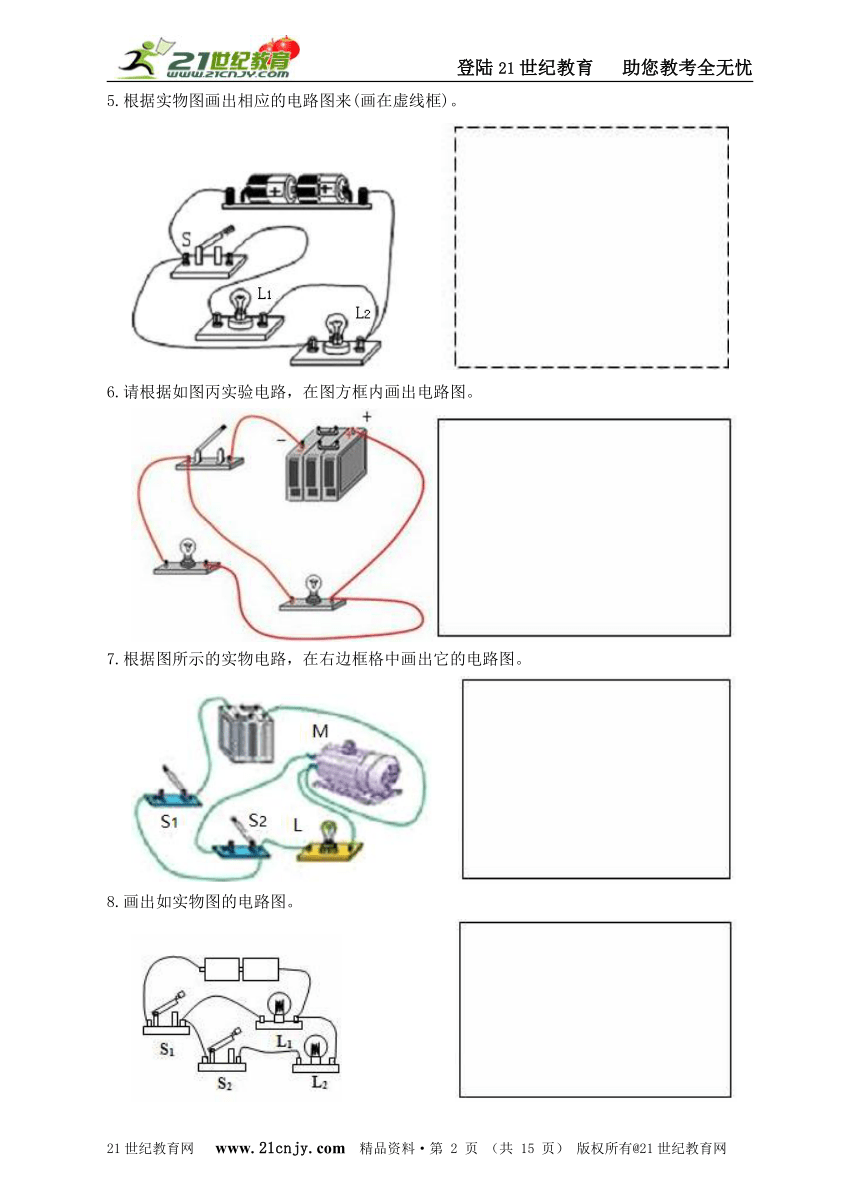

5.根据实物图画出相应的电路图来(画在虚线框)。

6.请根据如图丙实验电路,在图方框内画出电路图。
7.根据图所示的实物电路,在右边框格中画出它的电路图。

8.画出如实物图的电路图。

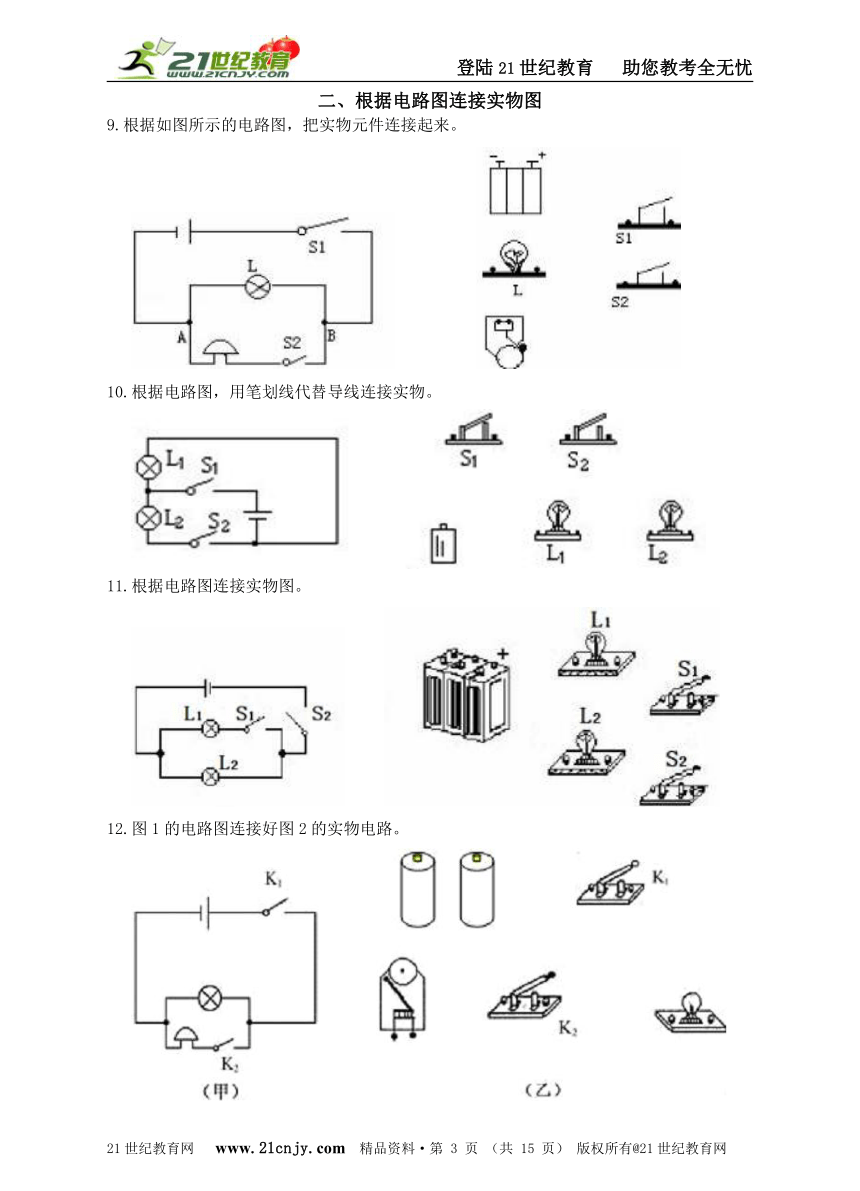

二、根据电路图连接实物图
9.根据如图所示的电路图,把实物元件连接起来。

10.根据电路图,用笔划线代替导线连接实物。
11.根据电路图连接实物图。

12.图1的电路图连接好图2的实物电路。

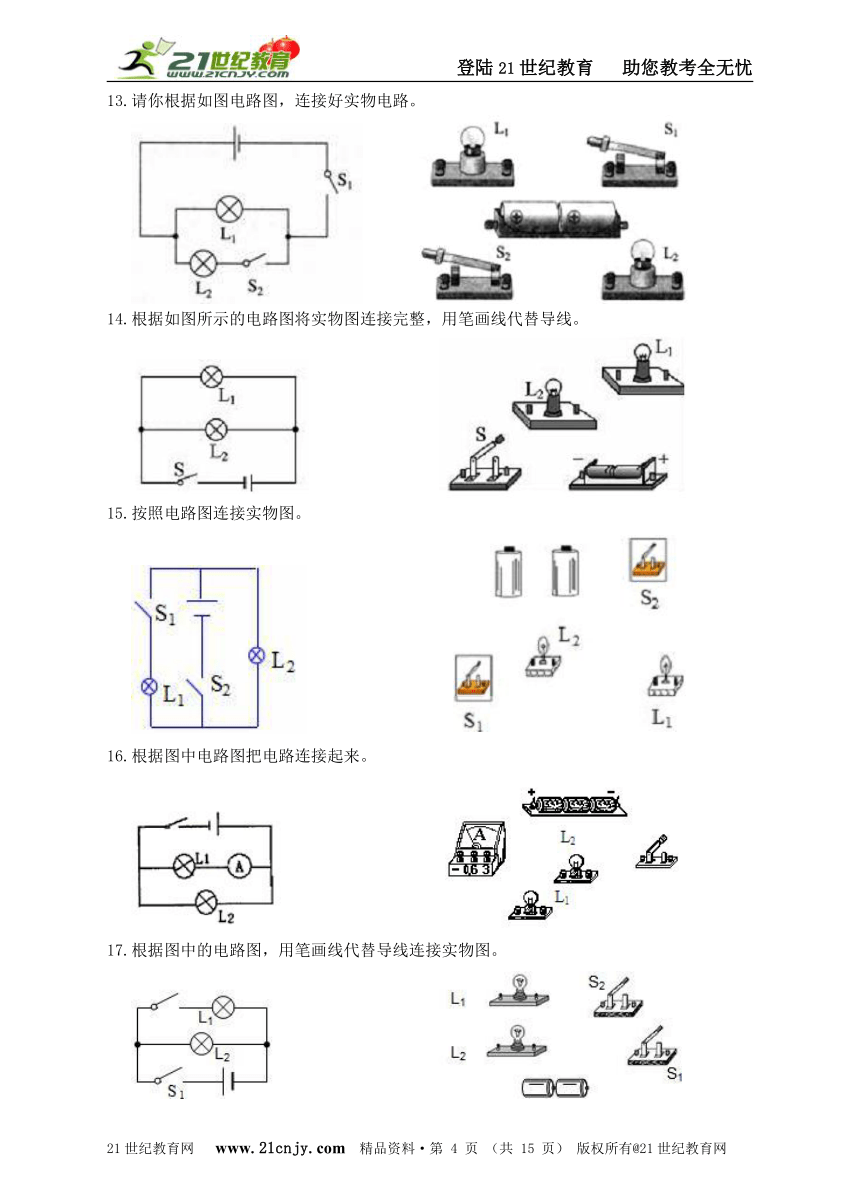

13.请你根据如图电路图,连接好实物电路。

14.根据如图所示的电路图将实物图连接完整,用笔画线代替导线。

15.按照电路图连接实物图。

16.根据图中电路图把电路连接起来。

17.根据图中的电路图,用笔画线代替导线连接实物图。

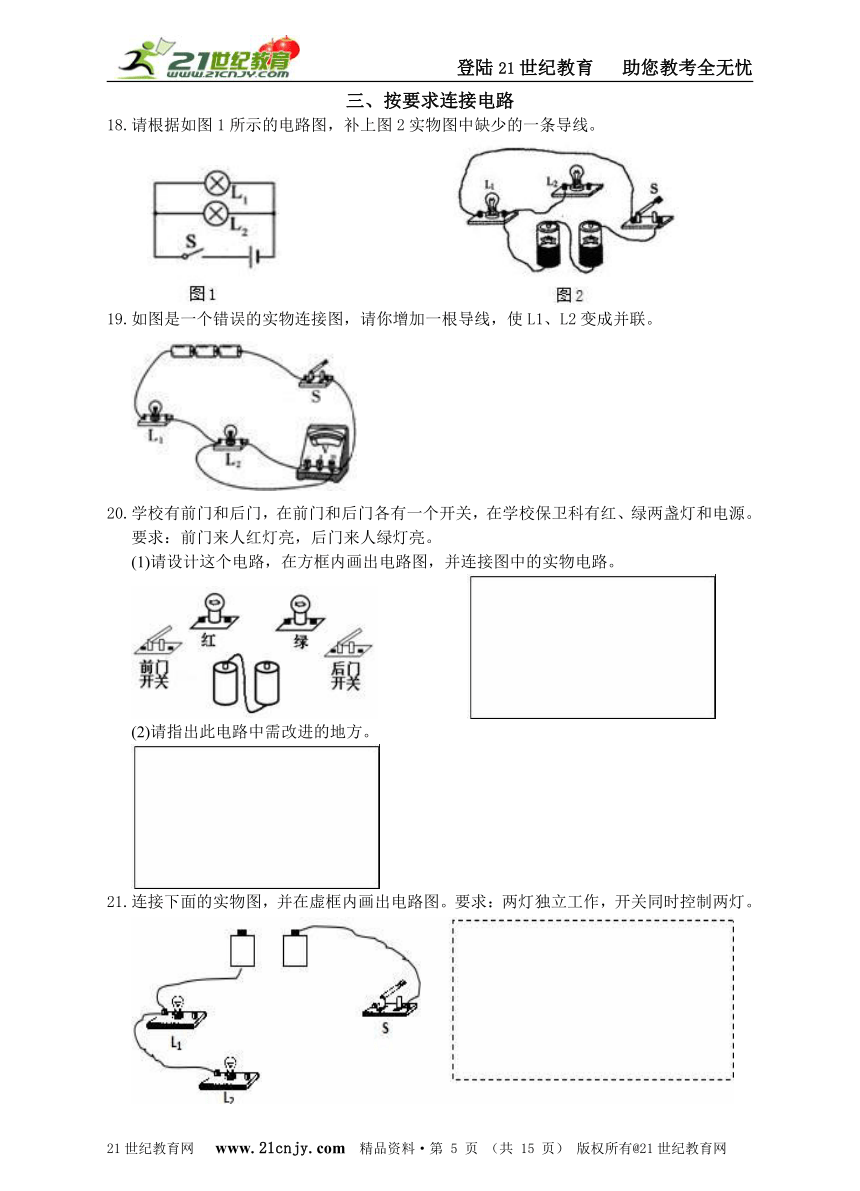

三、按要求连接电路
18.请根据如图1所示的电路图,补上图2实物图中缺少的一条导线。

19.如图是一个错误的实物连接图,请你增加一根导线,使L1、L2变成并联。
20.学校有前门和后门,在前门和后门各有一个开关,在学校保卫科有红、绿两盏灯和电源。要求:前门来人红灯亮,后门来人绿灯亮。21·cn·jy·com
(1)请设计这个电路,在方框内画出电路图,并连接图中的实物电路。

(2)请指出此电路中需改进的地方。
21.连接下面的实物图,并在虚框内画出电路图。要求:两灯独立工作,开关同时控制两灯。
22.图2为小阳同学按图1电路图所连接的实物电路的一部分,请你帮助小阳完成剩下部分电路的连接。
23.有一个电铃、一个小电动机、两个开关、两节干电池、几根导线,按下列要求在虚线框内画出电路图。要求:开关S1、S2同时闭合,电铃响,小电动机工作;开关S1闭合,S2断开时,电铃响,小电动机不工作;开关S1断开时,S2无论是闭合还是断开,电铃都不响,小电动机也不工作。【来源:21·世纪·教育·网】
四、局部短路的电路连接
24.设计一个自动防盗报警电路,要求:晚间房门被打开,细导线EF被扯断,电铃发声自动报警,把图所示的电路元件连成电路。www-2-1-cnjy-com
25.某反恐小组的拆弹专家下在拆除恐怖分子设置在飞机上的定时爆炸装置。如图所示,为使爆炸装置停止工作,应剪断线______。(填“a”或“b”)拆除前起爆器上______电流通过,拆除后起爆器上______电流通过。(填“有”或“没有”)2·1·c·n·j·y
五、开关的妙用
26.轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯,若四个车门中任意一个车门未关或未关好,该指示灯会一直发光。小明学习了电学知识后设计了如图所示的这部分电路,四门开关采用的是车门关好相当于开关闭合。老师看了小明的设计后,指出他的设计与实际不符,实际四门开关采用的是车门打开时开关才闭合。请你进一步评价小明设计上体现的不足,并在右侧框内重新设计一个这部分的电路,以避免以上的不足。

27.学校寝室楼道里,夜间只是偶尔有人经过,电灯总是亮着就会浪费电能。小明在学习了电学知识后想利用光控开关和声控开关设计一个电路,满足夜间有人经过时灯亮,而白天有人经过灯不亮,达到节约用电的目的。请你将图15中的器材连接成符合题意的电路。2-1-c-n-j-y
28.某医院要在一病房内的两张病床上各安装一个开关,在医护人员办公室内安装一只电铃。任何一个病员,只要按下开关,电铃就会响,护理人员就会知道有病员在召唤,请你设计并画出电路图。如果再利用两个发光二极管,请你再想一想,如何设计,使病员召唤时,医护人员在办公室就能知道是哪一张床上的病人在召唤。  21*cnjy*com

29.去年暑假小凡同学去外地旅游时发现两个现象:
(1)在公交车上,她发现在后门的两侧扶手上,各装有一个按钮(如图甲所示,相当于一个开关),想要下车的乘客只要按下任何一个按钮,装在驾驶台上的电铃都会发声,提醒司机有乘客需要下车;www.21-cn-jy.com
(2)火车的车厢后面有两间厕所,只有当两间厕所的门都关上时(每扇门的插销相当于一个开关),车厢中的指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,如图乙所示,提醒旅客两间厕所内都有人。【来源:21cnj*y.co*m】
请你帮周逸凡把图中的各元件符号连接成符合要求的电路图
六、电表相关的连接电路
30.在探究“并联电路电流规律”的实验中:
(1)在如图所示的实物图中,用笔画线代替导线连接好电路。要求:A1测L1、A2测L2。(L1、L2电流不超过0.6A;连线不能交叉)【出处:21教育名师】
(2)请在虚线框内按实物图画出相应的电路图。

31.如图所示,把右图中的实物按照左边电路图连接起来。(已知开关S闭合后,L1中的电流为0.4A,L2中的电流为0.5A)21·世纪*教育网
32.按要求连接电路,要求用电流表测量灯泡L2中的电流(0.4A),电压表测量灯泡L1的电压,L1、L2并联,变阻器调节L1的亮度,开关控制整个电路。【版权所有:21教育】
33.如图1所示是小明同学设计的测电阻只的电路图。请根据这个电路图用笔画线代替导线,将图2中的元件连成电路。要求:滑动变阻器的滑片P向左移动时,电流表的示数变大。(电压表选用0~3V量程,电流表选用0~0.6A量程,导线不能交叉)

参考答案:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.(1)由题意知,两个灯泡并联,且各有一个开关控制,前门开关控制红灯,后门开关控制绿灯,如图所示:21世纪教育网版权所有
实物图如下所示:
(2)由于需要人来观察灯泡的发光情况,这不方便,所以最好利用响铃引起人的注意,所以应将电铃串联在干路中;如图:21cnjy.com
21.
22.
23.
24.使电铃与导线并联后,再与电阻串联,如图所示:
25.a;没有;没有
26.
27.
28.(1)由题意知,电铃接在干路中,两开关并联即可符合要求,电路图如下图所示。
(2)由题意可知,电铃接在干路中,两发光二极管并联,用各自的开关控制发光二极管所在的支路,电路图如下如图所示:21教育网
29.(1)
(2)
30.(1) (2)
31.
32.
33.
