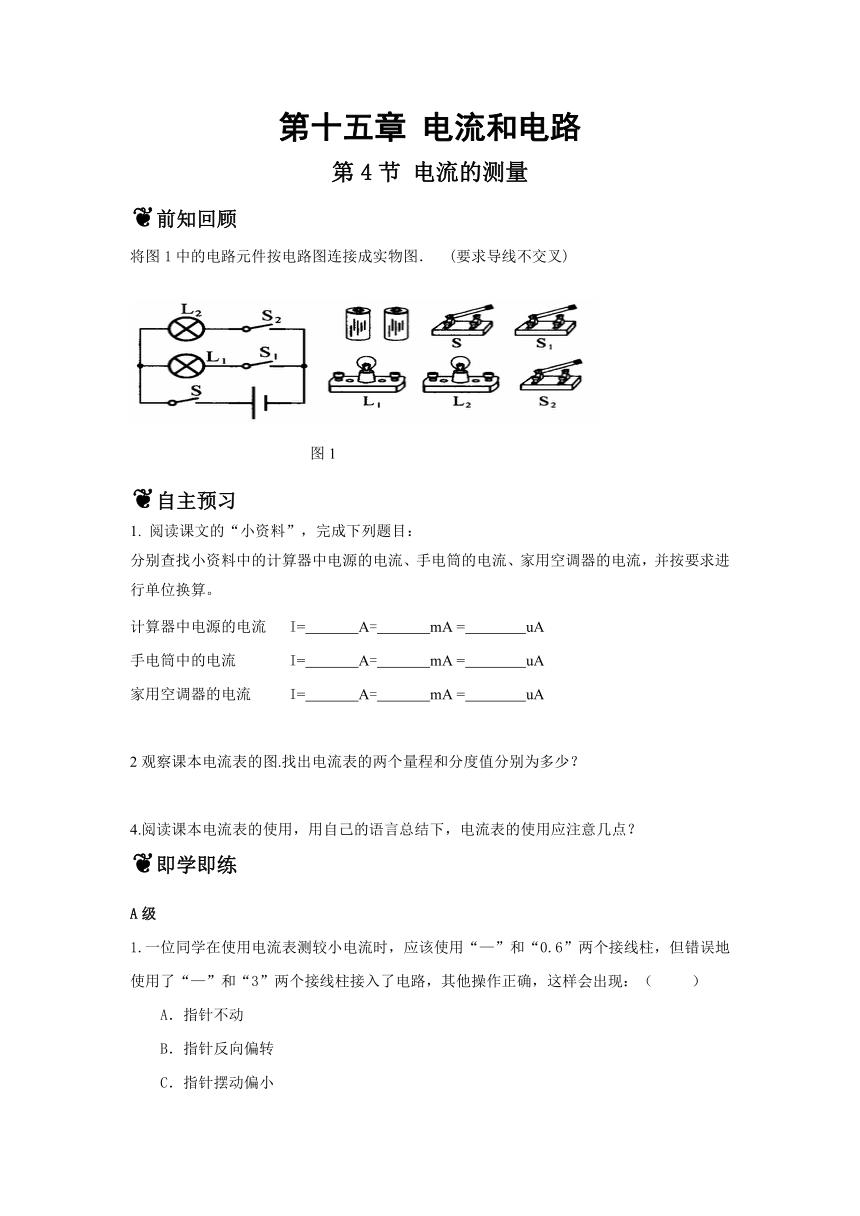

山东省潍坊高新技术产业开发区浞景学校人教版九年级上册物理导学案：15.4电流的测量（含答案）

第十五章
电流和电路
第4节
电流的测量
前知回顾
将图1中的电路元件按电路图连接成实物图．
(要求导线不交叉)
自主预习
1.
阅读课文的“小资料”，完成下列题目：
分别查找小资料中的计算器中电源的电流、手电筒的电流、家用空调器的电流，并按要求进行单位换算。
计算器中电源的电流
I=
A=
mA
=
uA
手电筒中的电流
I=
A=
mA
=
uA
家用空调器的电流
I=
A=
mA
=
uA
2观察课本电流表的图.找出电流表的两个量程和分度值分别为多少？
4.阅读课本电流表的使用，用自己的语言总结下，电流表的使用应注意几点？
即学即练
A级
1.一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（
）
A．指针不动
B．指针反向偏转
C．指针摆动偏小

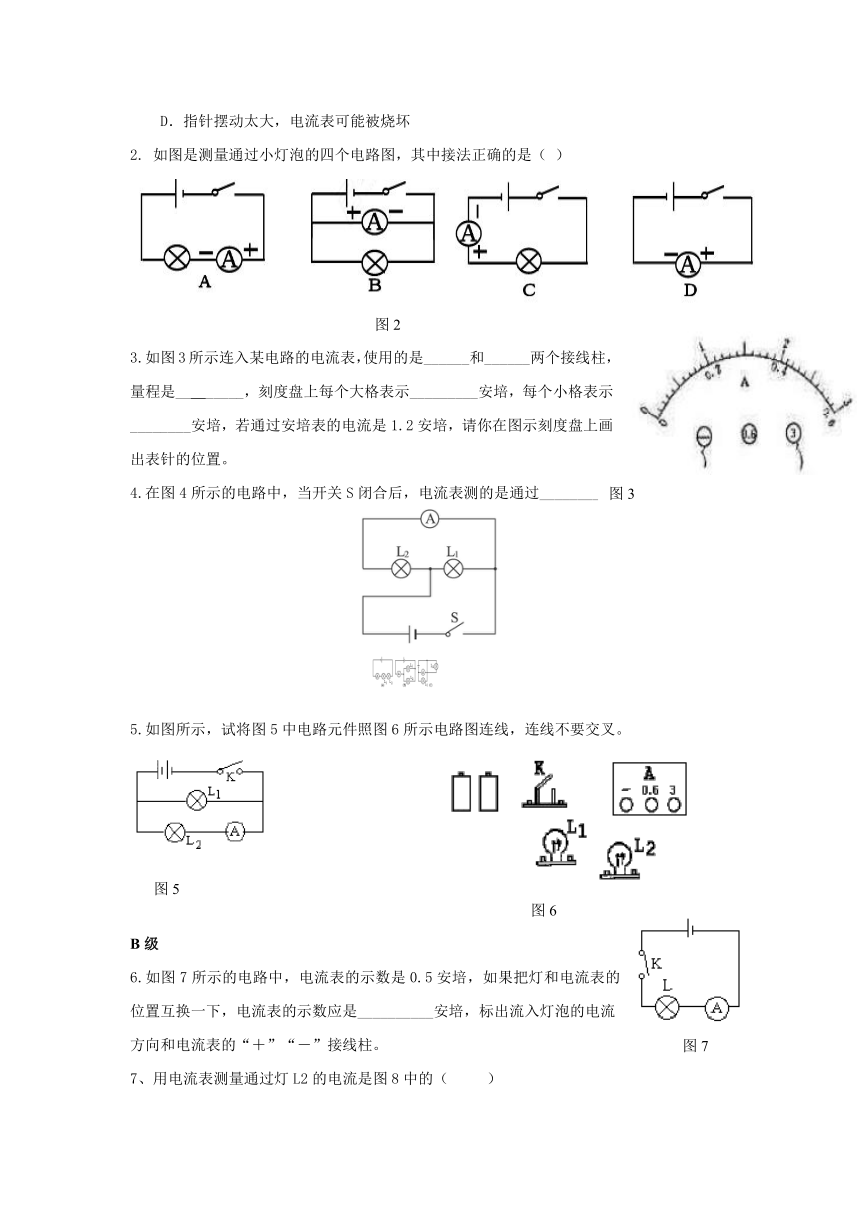

D．指针摆动太大，电流表可能被烧坏
2.
如图是测量通过小灯泡的四个电路图，其中接法正确的是（
）
3.如图3所示连入某电路的电流表，使用的是______和______两个接线柱，量程是__
_____，刻度盘上每个大格表示_________安培，每个小格表示________安培，若通过安培表的电流是1.2安培，请你在图示刻度盘上画出表针的位置。
4.在图4所示的电路中，当开关S闭合后，电流表测的是通过________的电流。
5.如图所示，试将图5中电路元件照图6所示电路图连线，连线不要交叉。
B级
6.如图7所示的电路中，电流表的示数是0.5安培，如果把灯和电流表的位置互换一下，电流表的示数应是__________安培，标出流入灯泡的电流
方向和电流表的“＋”“－”接线柱。

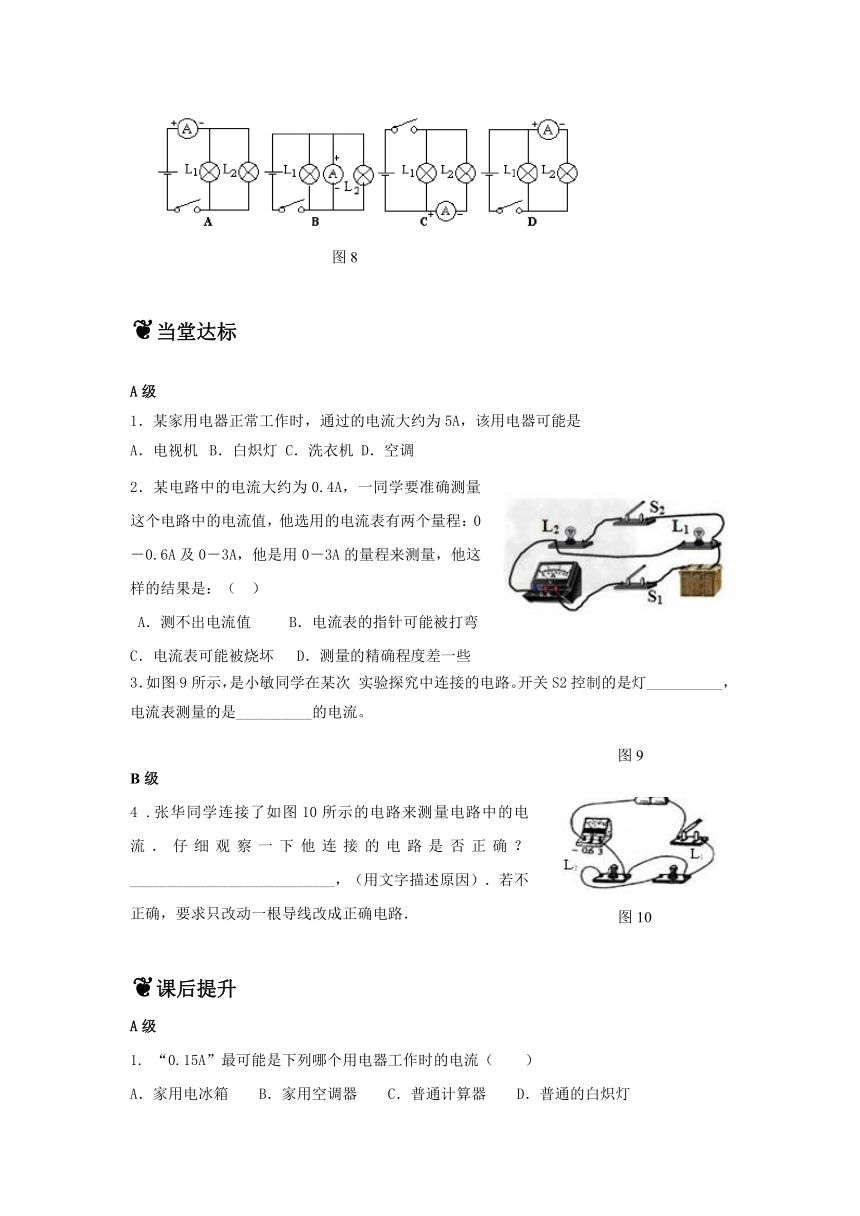

7、用电流表测量通过灯L2的电流是图8中的（
）
当堂达标
A级
1．某家用电器正常工作时，通过的电流大约为5A，该用电器可能是
A．电视机 B．白炽灯 C．洗衣机 D．空调
2．某电路中的电流大约为0.4A，一同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0－0.6A及0－3A，他是用0－3A的量程来测量，他这样的结果是：（
）
A．测不出电流值

B．电流表的指针可能被打弯
C．电流表可能被烧坏
D．测量的精确程度差一些
3．如图9所示，是小敏同学在某次
实验探究中连接的电路。开关S2控制的是灯__________，电流表测量的是__________的电流。
B级
4
.张华同学连接了如图10所示的电路来测量电路中的电流．仔细观察一下他连接的电路是否正确？___________________________，（用文字描述原因）．若不正确，要求只改动一根导线改成正确电路．
课后提升
A级
1.
“0.15A”最可能是下列哪个用电器工作时的电流（　　）
A．家用电冰箱
B．家用空调器
C．普通计算器
D．普通的白炽灯

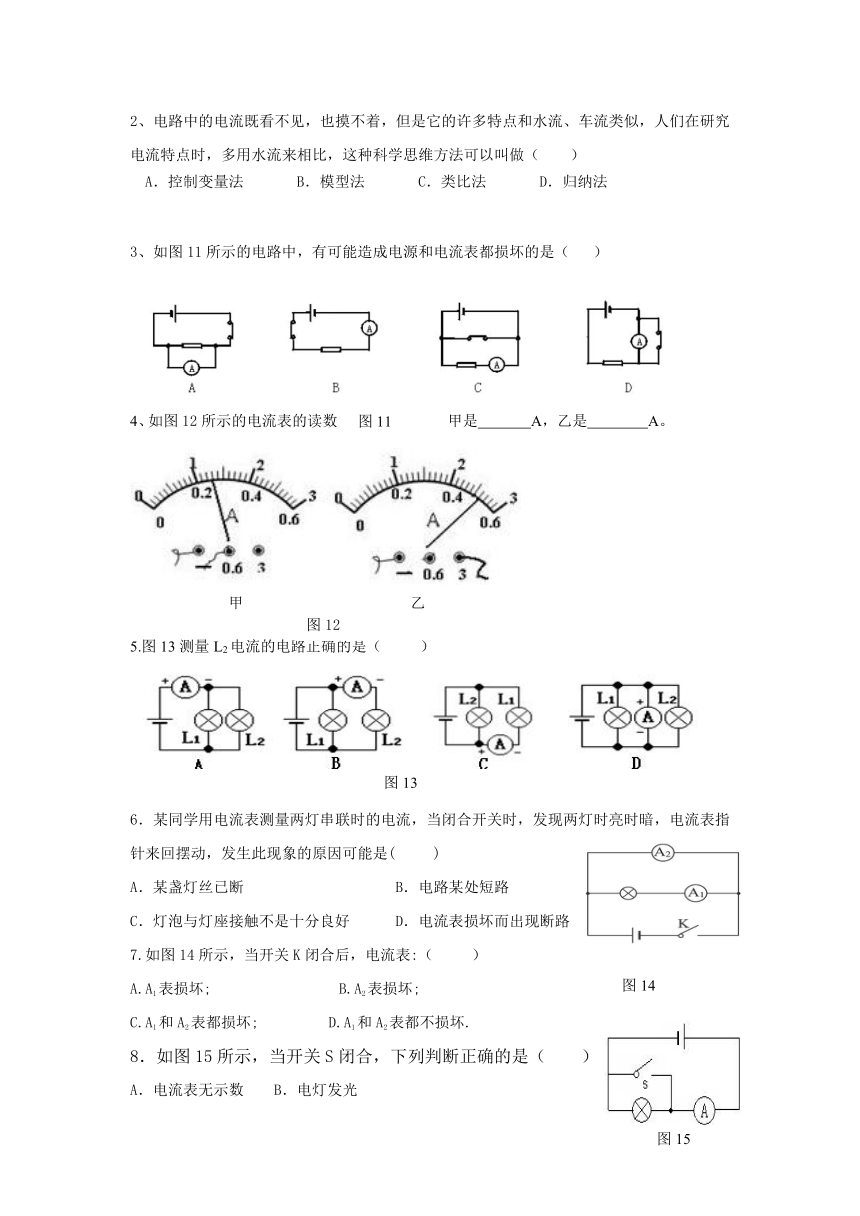

2、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（
）
A．控制变量法
B．模型法
C．类比法
D．归纳法
3、如图11所示的电路中，有可能造成电源和电流表都损坏的是（
）
4、如图12所示的电流表的读数甲是
A，乙是
A。
5.图13测量L2电流的电路正确的是（
）
6．某同学用电流表测量两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表指针来回摆动，发生此现象的原因可能是(
)
A．某盏灯丝已断
B．电路某处短路
C．灯泡与灯座接触不是十分良好
D．电流表损坏而出现断路
7.如图14所示，当开关K闭合后，电流表:（
）
A.A1表损坏;
B.A2表损坏;
C.A1和A2表都损坏;
D.A1和A2表都不损坏.
8．如图15所示，当开关S闭合，下列判断正确的是（
）
A．电流表无示数
B．电灯发光
C．电灯被烧坏
D．电源有可能烧坏
9．在如图16所示的电路中，○中有一个是电流表，另外三个是用电器，下面四种说法中正确的是（
）
A．abc为用电器，d是电流表
B．acd为用电器，b是电流表
C．bcd为用电器，a是电流表
D．abd为用电器，c是电流表
10.
观察图17中下面所示四个电路图，并请填空完成回答：
在图A所示的电路中，电流表测的是________的电流；
在图B中电流表测的是________的电流；
在图C中的电路出现的错误是____
____；
在图D中出现的错误是___
_____．
11.
请你帮助林铃用铅笔线代替导线，将图18中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。
B级
12．如图19是用电流表测量电流的实物连接图。
（1）电流表测量的是通过灯泡
的电流（选填“L1”或“L2”）；
（2）如果电流表示数如图所示，则测出的电流是
A；
（3）如果要用电流表测干路电流，且只允许移动其中一根导线，应将导线
（选填“a”、“b”或“c”）的右端接在电流表的
接线柱上（选填“正”或“负”）．
第十五章
电流和电路
第4节
电流的测量
参考答案
前知回顾
图略
即学即练
1.
C
；
2.
D
；
3.---
，
3，
0-3A
，
1
，
0.1
，
略；
4.
L2；；
5.
6.
0.5，
略
；
7.D
；
当堂达标
1.
D
；
2.
D
；
3.
L2;，干路
；
4.
不正确，
发生短路，
图略；
课后提升
D
；2.
C
；
3.
A
；4.
0.26
，
2.6；
5.
B
；
6.
C
；
7.
B；
8.
D
；9.
B
；
10.
总；L2；电流表造成短路；电流表+-接线柱接反了；11.图略；
12.
（1）L1
（2）0.36
（3）b
负
解析:（1）电流表测量的是通过灯泡L1的电流；
（2）如果电流表示数如图17所示，则测出的电流是0.36A；
（3）如果要用电流表测干路电流，且只允许移动其中一根导线，应将导线b的右端接在电流表的负接线柱上．
