第十五章
探究电路　
第一节
电阻和变阻器
沪科版义务教育课程标准实验教材初中物理

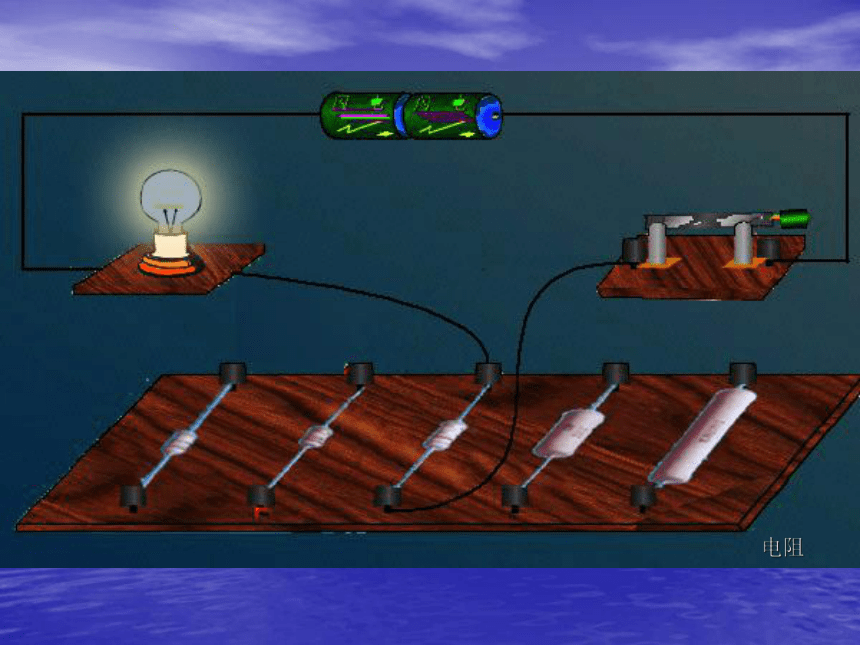

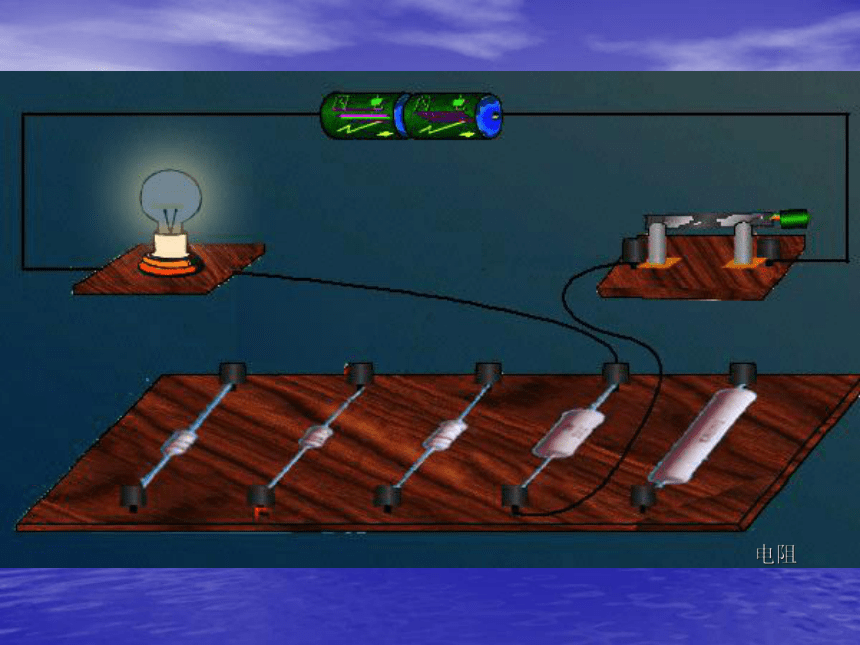

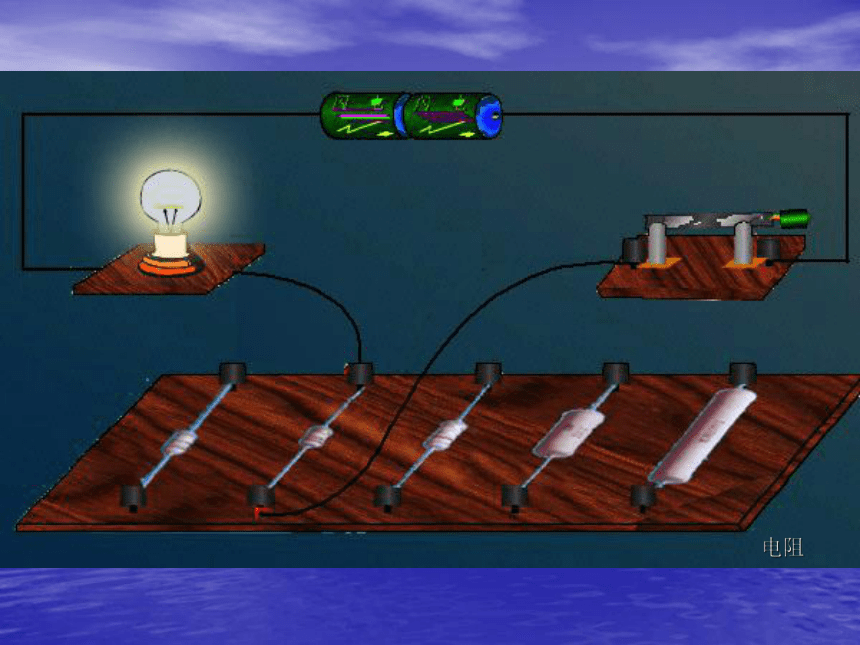

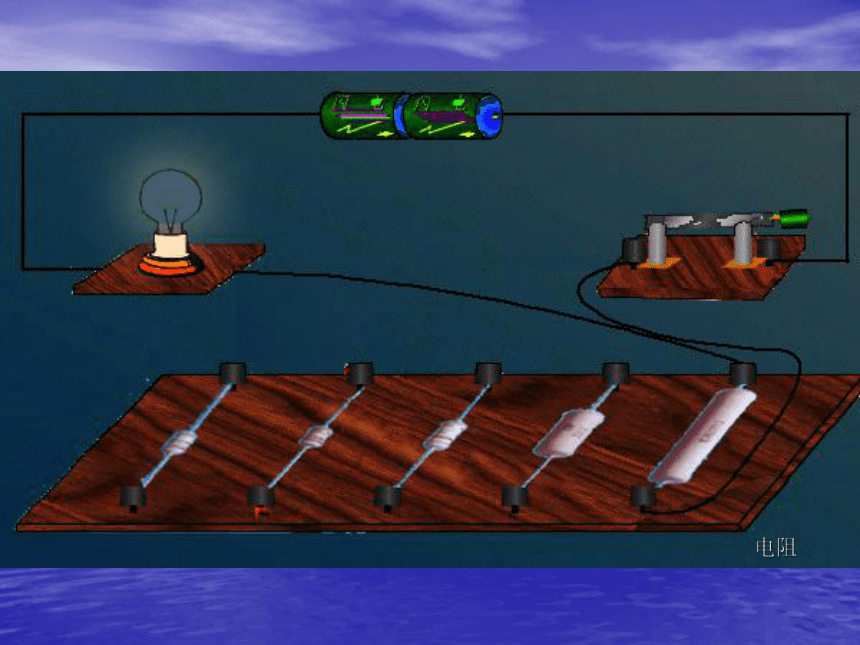

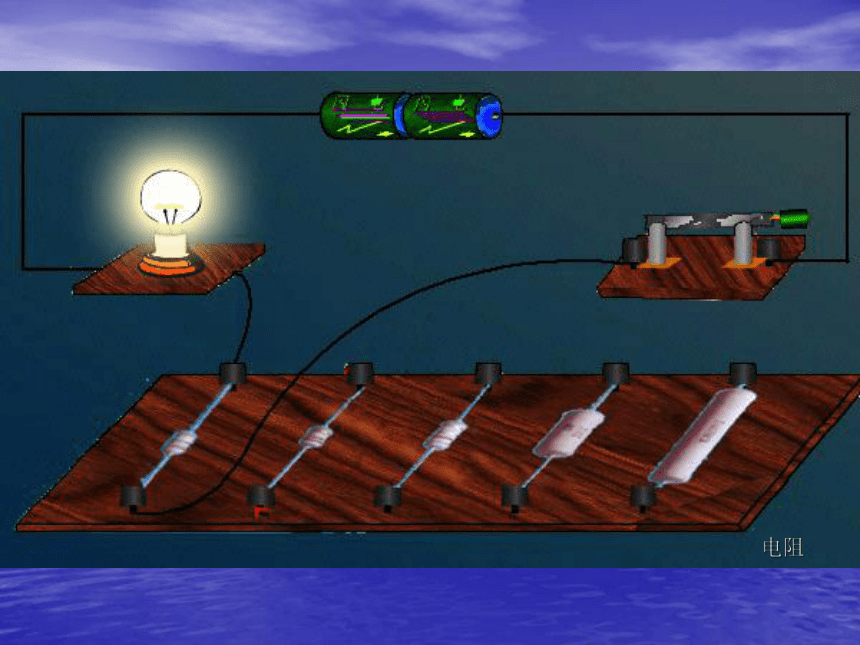

电阻
电阻
电阻
电阻
电阻
电阻

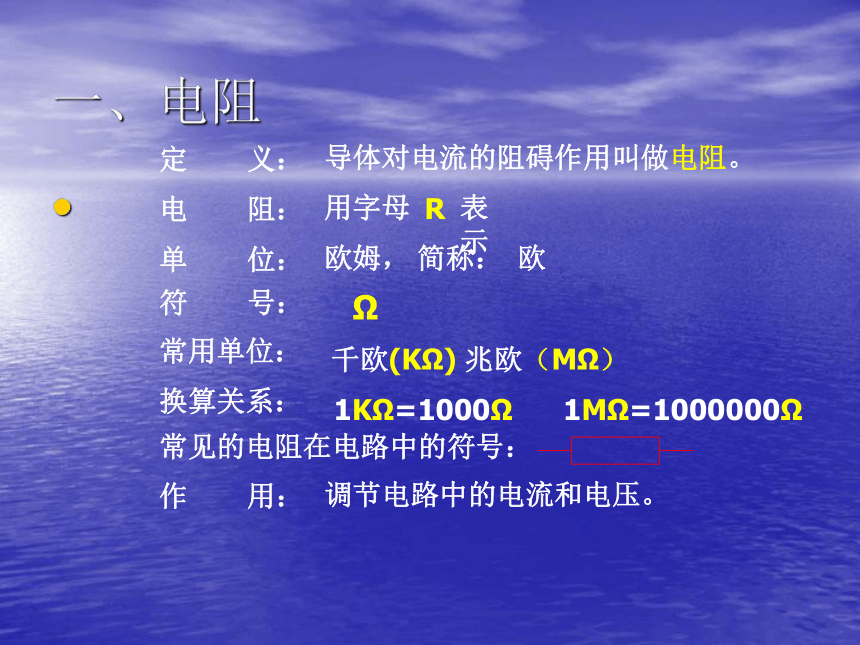

一、电阻
定
义：
导体对电流的阻碍作用叫做电阻。
电
阻：
用字母
表示
R
单
位：
欧姆，
简称：
欧
符
号：
Ω
常用单位：
千欧(KΩ)
兆欧（MΩ）
换算关系：
1KΩ=1000Ω
1MΩ=1000000Ω
常见的电阻在电路中的符号：
作
用：
调节电路中的电流和电压。
常见用电器
电阻R/
Ω
白炽电灯(15W)
3227
白炽电灯(60W)
807
电熨斗(600W)
80.7
电烤箱(900W)
54
电炉(1000W)
48.4
常见用电器正常工作时的电阻阻值
可以看出家用电器的功率越大其电阻也就越小。
探究决定电阻大小的因素
决定电阻大小的因素可能有:
长度
横截面积
材料
温度
猜想与假设
在本研究中应该控制导体的______和_______
不变,再研究当导体的长度发生变化时,导体电阻的变化情况.
材料
横截面积
导线
材料
长度（m）
横截面积(mm2)
电流


电阻


探究电阻的大小与长度的关系
2
3
1米
0.5米
相
同（镍铬）
相
同
大
大
小
小
实验结论:当导体的材料﹑横截面积相同时,长度越长,电阻越大.
影响电阻大小的因素.swf
在本研究中应该控制导体的_______和_______不变,再研究当导体的粗细发生变化时,导体电阻的变化情况.
材料
长度
导线
材料
长度
截面积
电流


电阻


探究电阻的大小与横截面积的关系
2
4
0.5mm2
1mm2
相
同（镍铬）
相
同（1米）
实验结论:
当导体的材料﹑长度相同时,
横截面积越大,电阻越小.
小
小
大
大
影响电阻大小的因素.swf
在本研究中应该控制导体的_______和_____
__
不变,再研究当导体的材料发生变化时,导体电阻的变化情况.
长度
横截面积
导线
截面积
长度
材料
电流


电阻


探究电阻大小与导体的材料是否有关
1
2
镍铬
锰铜
相
同
相
同
小
小
大
实验结论:
当导体的横截面积﹑长度相同时,
电阻的大小与材料有关.
影响电阻大小的因素.swf
大
归纳总结：
导体的电阻的大小与横截面
，导体的横截面积越大，电阻
。
导体的电阻的大小与导体的长度
，导体越长，电阻
。
导体的电阻的大小与导体的材料
。
所以：电阻是导体本身的一种特性。
有关
有关
有关
越小
越大
电阻和温度之间的关系
影响电阻大小的因素.swf
结论：对于一般金属导体而言，金属导体的电阻的大小会随着温度的升高而变大。
注:在初中阶段，若无特殊说明，皆不考虑电阻值随温度变化的情况。
信息表：
在20℃时，长1米，横截面积1毫米2的各种材料的电阻
思考:
你家的输电线用什么材料制成？
为什么不用铁丝？
从表中可看出，在相同情况下，_________的电阻小。
_______的电阻较大，_________的电阻极大。
因此，
_________做导线，
_________做绝缘体。
银、铜、铝
银、铜、铝
电木和橡胶
镍铬合金
电木和橡胶
导线、开关、电流表－－电阻很小，可以看做没有电阻，即：R=0Ω
电压表－－电阻很大，可以看做断路，即：R=∞Ω
请注意：在我们初中阶段
课堂随练：
（1）电阻是导体本身的一种（
），与导体两端是否有电压和其中是否有电流无关。导体的电阻由它（
）、（
）、（
）决定的，还与（
）有关。
（2）一般导体被均匀拉长后，它的电阻将（
），这
是因为（
）变大，且（
）变小的原故。
（3）白炽灯的灯丝断了一截，若搭上以后仍能使用，则灯丝的电阻将（
）。
A
增大
B
减小
C
和原来一样
D
无法判断
小结：
在这节课中，你有哪些收获呢？
第一节
电阻和变阻器
一、电阻的概念、符号、单位，电路图符号。
1.概念:导体对电流的阻碍作用
2.符号:R
3.单位:欧姆(Ω)
千姆（KΩ）
兆姆（MΩ）
1KΩ=1000Ω
1MΩ=1000000Ω
4.
电路图中用：
5.电阻的作用:调节电路中的电流和电压。
二、电阻大小的影响因素。
1.
长度
2.
横截面积
3.
材料
4.
温度
三、电阻反映了导体的一种特性。
