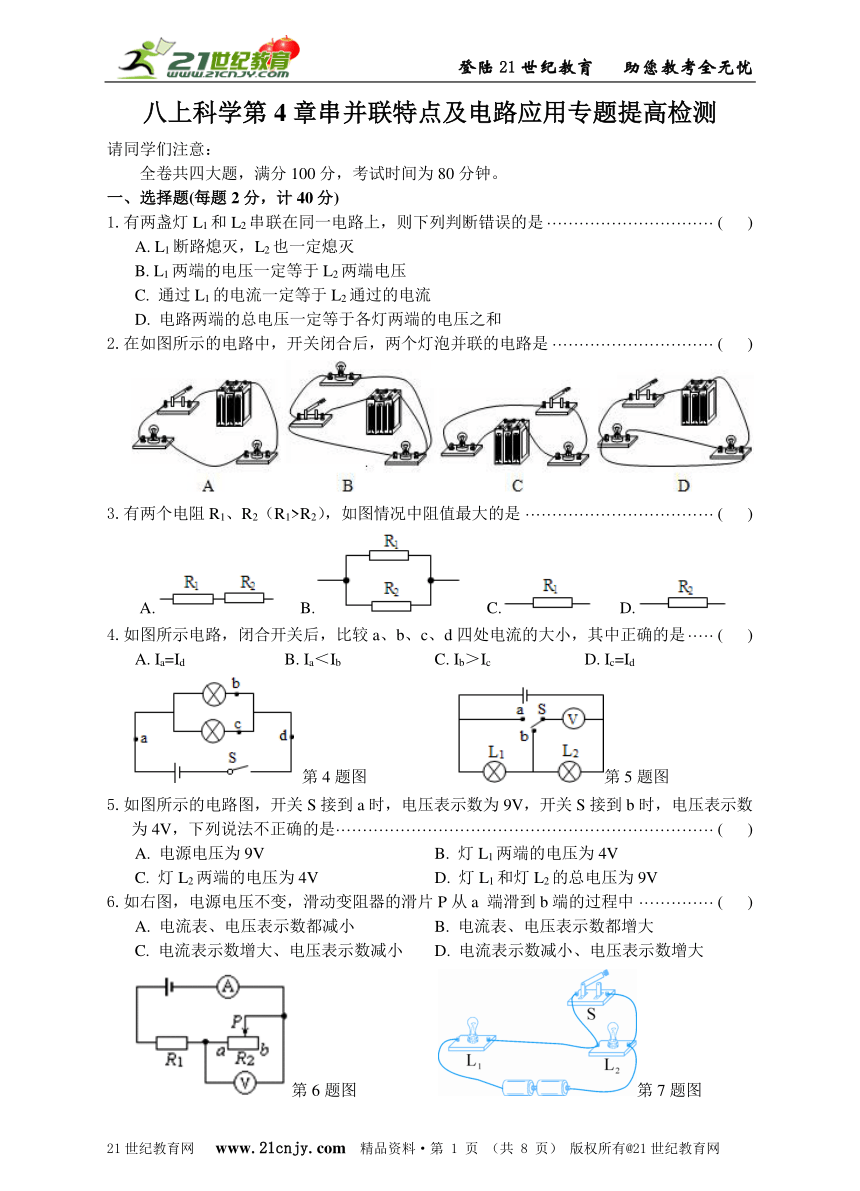

八上科学第4章串并联特点及电路应用专题提高检测

八上科学第4章串并联特点及电路应用专题提高检测
请同学们注意：
全卷共四大题，满分100分，考试时间为80分钟。
一、选择题(每题2分，计40分)
1.有两盏灯L1和L2串联在同一电路上，则下列判断错误的是 ( )
A. L1断路熄灭，L2也一定熄灭
B. L1两端的电压一定等于L2两端电压
C. 通过L1的电流一定等于L2通过的电流
D. 电路两端的总电压一定等于各灯两端的电压之和
2.在如图所示的电路中，开关闭合后，两个灯泡并联的电路是 ( )
3.有两个电阻R1、R2（R1>R2），如图情况中阻值最大的是 ( )
A. B. C. D.
4.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是 ( )
A. Ia=Id B. Ia＜Ib C. Ib＞Ic D. Ic=Id
第4题图 第5题图
5.如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是 ( )
A. 电源电压为9V B. 灯L1两端的电压为4V
C. 灯L2两端的电压为4V D. 灯L1和灯L2的总电压为9V
6.如右图，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中 ( )
A. 电流表、电压表示数都减小 B. 电流表、电压表示数都增大
C. 电流表示数增大、电压表示数减小 D. 电流表示数减小、电压表示数增大
第6题图 　　 第7题图

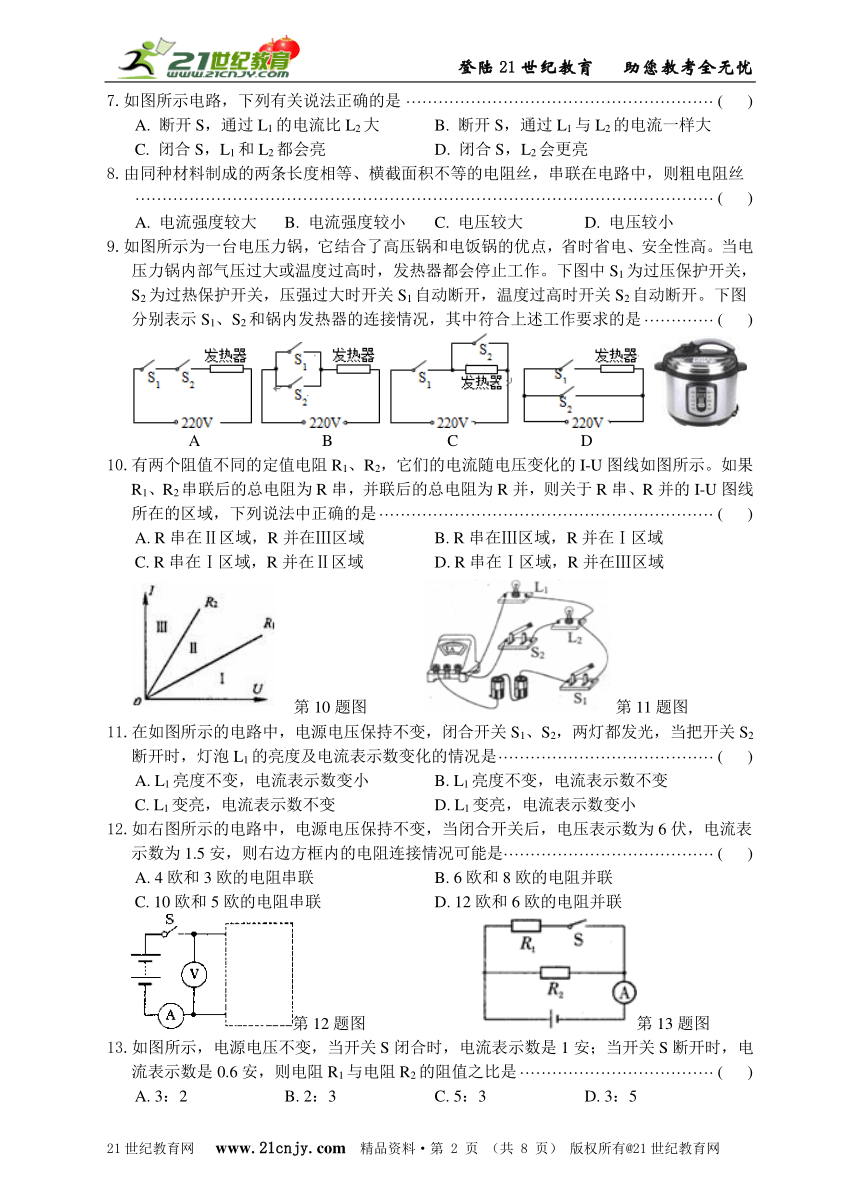

7.如图所示电路，下列有关说法正确的是 ( )
A. 断开S，通过L1的电流比L2大 B. 断开S，通过L1与L2的电流一样大
C. 闭合S，L1和L2都会亮 D. 闭合S，L2会更亮
8.由同种材料制成的两条长度相等、横截面积不等的电阻丝，串联在电路中，则粗电阻丝 ( )
A. 电流强度较大 B. 电流强度较小 C. 电压较大 D. 电压较小
9.如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时，发热器都会停止工作。下图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。下图分别表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是 ( )

A B C D
10.有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I-U图线如图所示。如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I-U图线所在的区域，下列说法中正确的是 ( )
A. R串在Ⅱ区域，R并在Ⅲ区域 B. R串在Ⅲ区域，R并在Ⅰ区域
C. R串在Ⅰ区域，R并在Ⅱ区域 D. R串在Ⅰ区域，R并在Ⅲ区域
第10题图 第11题图
11.在如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是 ( )
A. L1亮度不变，电流表示数变小 B. L1亮度不变，电流表示数不变
C. L1变亮，电流表示数不变 D. L1变亮，电流表示数变小
12.如右图所示的电路中，电源电压保持不变，当闭合开关后，电压表示数为6伏，电流表示数为1.5安，则右边方框内的电阻连接情况可能是 ( )
A. 4欧和3欧的电阻串联 B. 6欧和8欧的电阻并联
C. 10欧和5欧的电阻串联 D. 12欧和6欧的电阻并联
第12题图 第13题图
13.如图所示，电源电压不变，当开关S闭合时，电流表示数是1安；当开关S断开时，电流表示数是0.6安，则电阻R1与电阻R2的阻值之比是 ( )
A. 3：2 B. 2：3 C. 5：3 D. 3：5

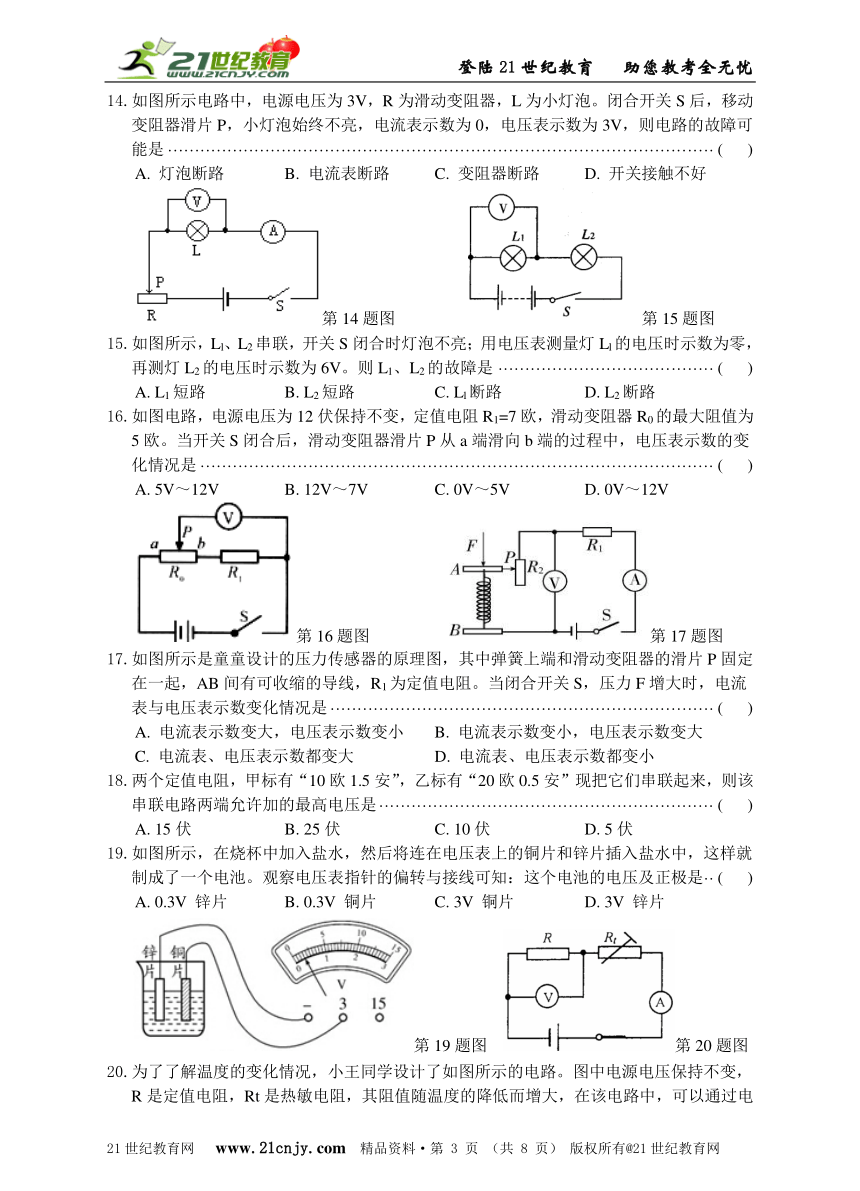

14.如图所示电路中，电源电压为3V，R为滑动变阻器，L为小灯泡。闭合开关S后，移动变阻器滑片P，小灯泡始终不亮，电流表示数为0，电压表示数为3V，则电路的故障可能是 ( )
A. 灯泡断路 B. 电流表断路 C. 变阻器断路 D. 开关接触不好
第14题图 第15题图
15.如图所示，Ll、L2串联，开关S闭合时灯泡不亮；用电压表测量灯Ll的电压时示数为零，再测灯L2的电压时示数为6V。则L1、L2的故障是 ( )
A. L1短路 B. L2短路 C. Ll断路 D. L2断路
16.如图电路，电源电压为12伏保持不变，定值电阻R1=7欧，滑动变阻器R0的最大阻值为5欧。当开关S闭合后，滑动变阻器滑片P从a端滑向b端的过程中，电压表示数的变化情况是 ( )
A. 5V～12V B. 12V～7V C. 0V～5V D. 0V～12V
第16题图 第17题图
17.如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是 ( )
A. 电流表示数变大，电压表示数变小 B. 电流表示数变小，电压表示数变大
C. 电流表、电压表示数都变大 D. 电流表、电压表示数都变小
18.两个定值电阻，甲标有“10欧1.5安”，乙标有“20欧0.5安”现把它们串联起来，则该串联电路两端允许加的最高电压是 ( )
A. 15伏 B. 25伏 C. 10伏 D. 5伏
19.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压及正极是 ( )
A. 0.3V 锌片 B. 0.3V 铜片 C. 3V 铜片 D. 3V 锌片
第19题图 第20题图
20.为了了解温度的变化情况，小王同学设计了如图所示的电路。图中电源电压保持不变，R是定值电阻，Rt是热敏电阻，其阻值随温度的降低而增大，在该电路中，可以通过电流表或电压表示数的变化来判断温度的变化情况。小王在连接好电路且闭合开关后做了以下的实验，往Rt上擦一些酒精，然后观察较长时间内电表示数的变化情况。他观察到的现象应该是 ( )
A. A表和V表示数均变小 B. A表和V表示数均变大
C. A表示数变小，V表示数变大 D. A表和V表示数先变小，后变大
二、填空题(每空2分，计30分)

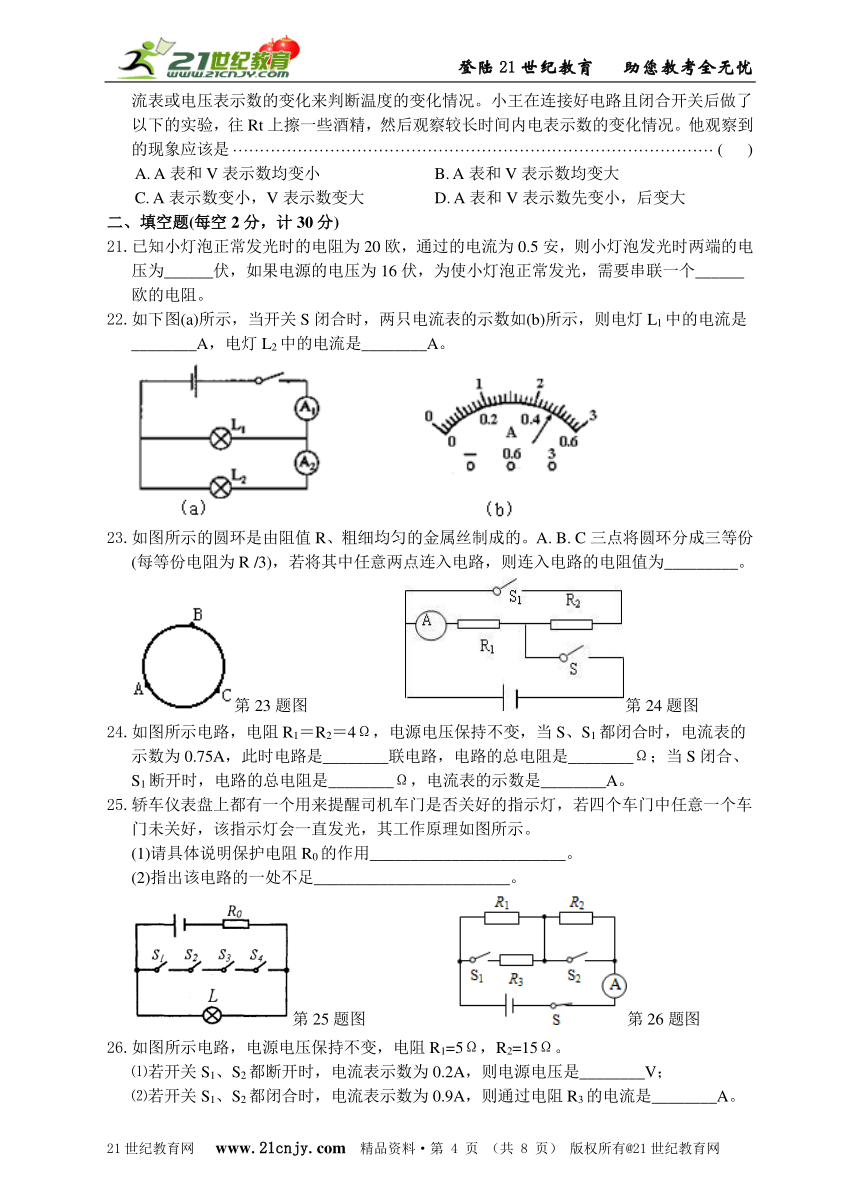

21.已知小灯泡正常发光时的电阻为20欧，通过的电流为0.5安，则小灯泡发光时两端的电压为______伏，如果电源的电压为16伏，为使小灯泡正常发光，需要串联一个______欧的电阻。21cnjy.com
22.如下图(a)所示，当开关S闭合时，两只电流表的示数如(b)所示，则电灯L1中的电流是________A，电灯L2中的电流是________A。www.21-cn-jy.com
23.如图所示的圆环是由阻值R、粗细均匀的金属丝制成的。A. B. C三点将圆环分成三等份(每等份电阻为R /3)，若将其中任意两点连入电路，则连入电路的电阻值为_________。
第23题图 第24题图
24.如图所示电路，电阻R1＝R2＝4Ω，电源电压保持不变，当S、S1都闭合时，电流表的示数为0.75A，此时电路是________联电路，电路的总电阻是________Ω；当S闭合、S1断开时，电路的总电阻是________Ω，电流表的示数是________A。
25.轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示。21·世纪*教育网
(1)请具体说明保护电阻R0的作用________________________。
(2)指出该电路的一处不足________________________。
第25题图 第26题图
26.如图所示电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω。
⑴若开关S1、S2都断开时，电流表示数为0.2A，则电源电压是________V；
⑵若开关S1、S2都闭合时，电流表示数为0.9A，则通过电阻R3的电流是________A。
27.五颜六色的小彩灯给街道、商店和旅游区增添了热闹的气氛。一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小明同学从市场上买了一串小彩灯，按下列步骤进行实验探究：www-2-1-cnjy-com
⑴把所买的这串小彩灯接入电路，闭合电键后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合电键后发现全部小彩灯均不发光。2-1-c-n-j-y
根据上述实验现象可知每盏小彩灯间是以________的方式连接的。
⑵有电流表测量出这串小彩灯全部发光时通过每盏小彩灯的电流，则通过每盏小彩灯的电流大小有何关系？________________________。21*cnjy*com
三、实验探究题(每空2分，计16分)
28.如图所示是“研究电流与电压的关系”的实验电路图。当某同学按电路图连接好实物开始实验，电压表和电流表出现如图所示情形，则你认为故障的原因可能是：
①__________________________________；②__________________________________。

(1)下面是排除故障后进行实验时的数据记录：
实验次序
1
2
3
电压U(伏)
3.2
4.8
6.4
电流I(安)
0.5
0.75
1.00
根据以上数据，可以得出的结论是_____________________________________________。
(2)某同学用10欧的电阻实验时，发现电流表示数为1A，他将电阻换成20欧后，发现电流为0.6A，于是他认为电流与电阻不成反比。你认为他错误的原因是什么？
________________________________________________________________________。
29.为探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干。21世纪教育网版权所有
(1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压；
(2)电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为_________V。根据这组数据，该小组得出并联电路中电压的规律。你认为实验的疏漏之处是__________________，纠正后得到并联电路中的电压规律为___________________________。21·cn·jy·com
四、分析计算题(30题4分，31题4分，32题6分，计14分)
30.一段均匀的电阻线，接在6V的电源上，通过它们的电流为200mA。若将这段电阻线等分成3段后，并联接在原电源上，则此时电路中的总电流为多少？并联后的总电阻为多大？2·1·c·n·j·y
31.PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻值会随它的温度升高而变大。如图甲所示的陶瓷电热水壶就使用了这种材料。它的工作电路如图乙所示，R0是定值电阻，其阻值不受温度的影响。RT是PTC电阻，它的电阻值随温度变化的关系如图丙所示。已知该电热水壶在RT设定温度状态工作时，电路中的电流为5安。那么当RT的温度为130℃时，电路中RT两端的电压为多少？【来源：21·世纪·教育·网】

32.如图甲所示，电源电压恒定，R0为定值电阻。将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I之间的关系图像如图乙所示。求：

(1)滑动变阻器R的最大阻值。
(2)R0的阻值及电源电压。
参考答案：
一、选择题(每题2分，计40分)
1
2
3
4
5
6
7
8
9
10
B
B
A
A
B
D
B
D
A
D
11
12
13
14
15
16
17
18
19
20
A
D
A
A
D
B
B
A
B
D
二、填空题(每空2分，计30分)
21.10；12
22.1.92A ；0.48A
23.2R/9
24.并；2；4；0.75
25.(1)开门时保护指示灯；关门后保护电源；
(2)不能确定哪个门未关好，保护电阻一直在耗能。
26.4V ；0.1A　
27.串联；相等
三、实验探究题(每空2分，计16分)
28.①电流表的正负接线柱接反了②电压表选的量程太小了
(1)当电阻一定时，通过导体的电流和它两端的电压成正比
(2)更换电阻后，没有调节滑动变阻器，使电阻两端的电压前后保持不变
29.(1)如下图(2)2.6；应该更换不同的规格的灯泡，在并联电路中多次实验；并联电路的总电压与各支路的电压相等21教育网
四、分析计算题(30题4分，31题4分，32题6分，计14分)
30.解：
31.由图丙可知，设定温度为100℃，此时RT＝34欧。
UT＝IRT＝5安×34欧＝170伏
R0＝＝＝10欧
当RT温度为130℃时，RT＝100欧
U总＝UT＋U0＝IRT＋IR0＝I(RT＋R0)
所以I＝＝＝2安
UT＝IRT＝2安×100欧＝200伏
32.(1)当滑片位于a端时，R0与R串联，电流表测电路中的电流，电压表测R两端的电压，此时电路中的电流最小，由图乙可知，电路中的电流Imin＝0.4安，UR＝8.0伏，由I＝可得，滑动变阻器的最大阻值Rmax＝＝＝20欧。(2)因串联电路中总电阻等于各分电阻之和，所以电源电压U＝Imin(R0＋R)＝0.4安×(R0＋20欧)，当滑片位于b端时，电路为R0的简单电路，电路中的电流最大，由图乙可知，电路中的最大电流Imax＝1.2安，则电源电压U＝ImaxR0＝1.2安×R0，因电源的电压不变，所以0.4安×(R0＋20欧)＝1.2安×R0，解得R0＝10欧，电源电压U＝ImaxR0＝1.2安×10欧＝12伏。
