人教版九年级物理20.3电磁铁 电磁继电器课件

(共27张PPT)
2、比较甲乙两图得到的结论是_________________；
比较甲丙两图得到的结论是__________________
_______________。
电流周围存在磁场
电流方向决定的
温故而知新
电流的磁场方向由

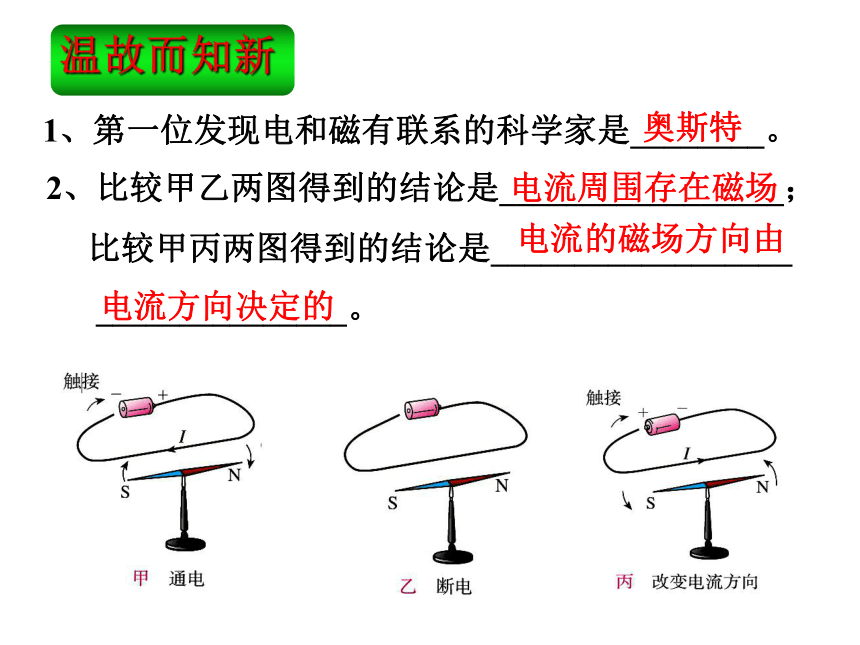

1、第一位发现电和磁有联系的科学家是________。
奥斯特

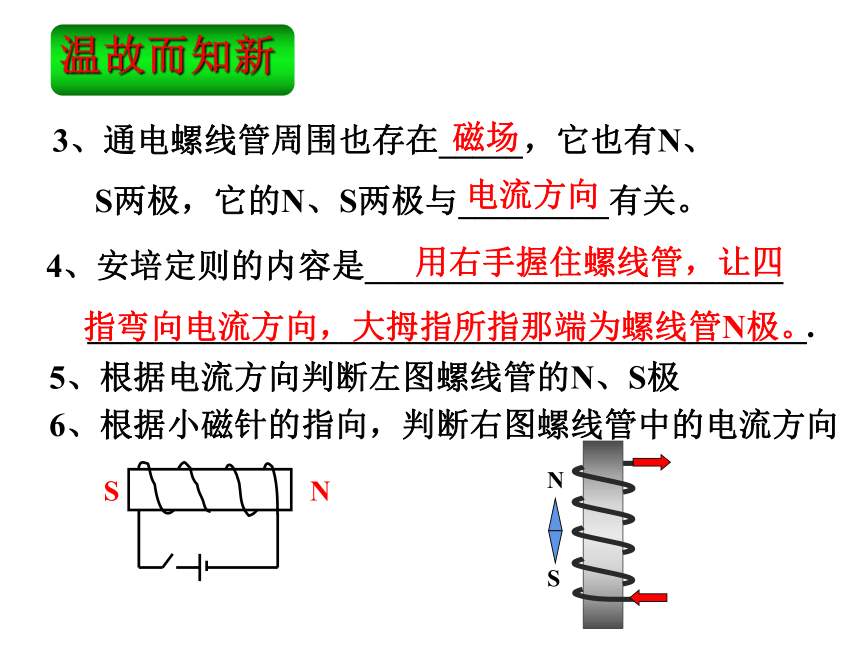

3、通电螺线管周围也存在_____，它也有N、
S两极，它的N、S两极与_________有关。
4、安培定则的内容是_________________________
___________________________________________.
磁场
电流方向
用右手握住螺线管，让四
指弯向电流方向，大拇指所指那端为螺线管N极。
温故而知新
5、根据电流方向判断左图螺线管的N、S极
S
N
6、根据小磁针的指向，判断右图螺线管中的电流方向
N
S

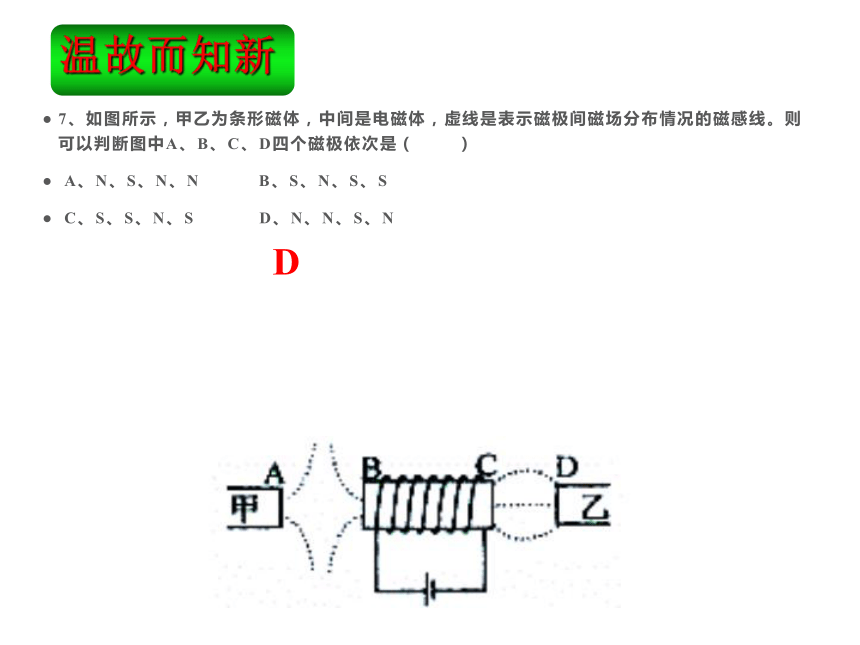

7、如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。则可以判断图中A、B、C、D四个磁极依次是（ ）
A、N、S、N、N B、S、N、S、S
C、S、S、N、S D、N、N、S、N
D
温故而知新
电磁铁 电磁继电器
第二十章 第３节
陕坝中学物理组改编

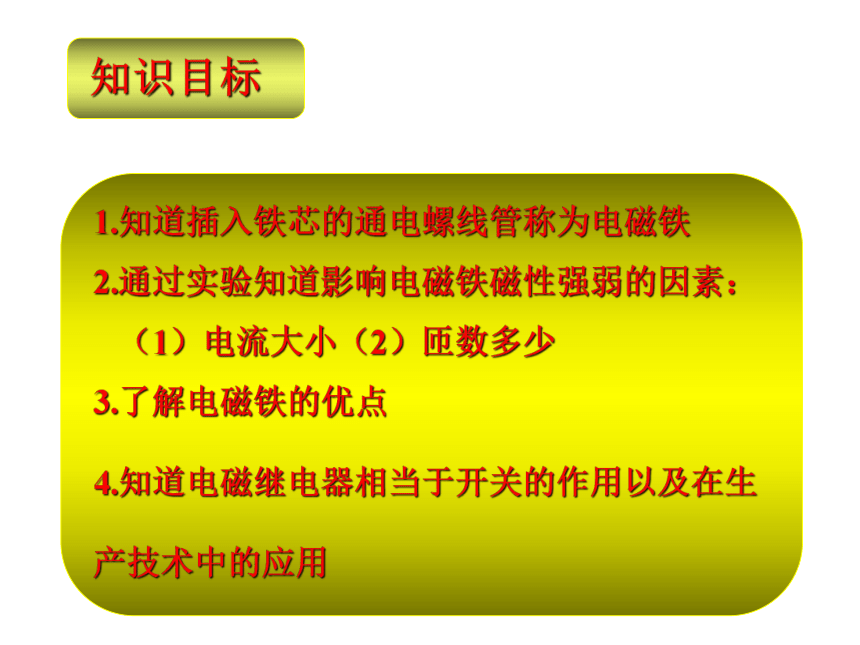

知识目标
1.知道插入铁芯的通电螺线管称为电磁铁
2.通过实验知道影响电磁铁磁性强弱的因素：
（1）电流大小（2）匝数多少
3.了解电磁铁的优点
4.知道电磁继电器相当于开关的作用以及在生
产技术中的应用

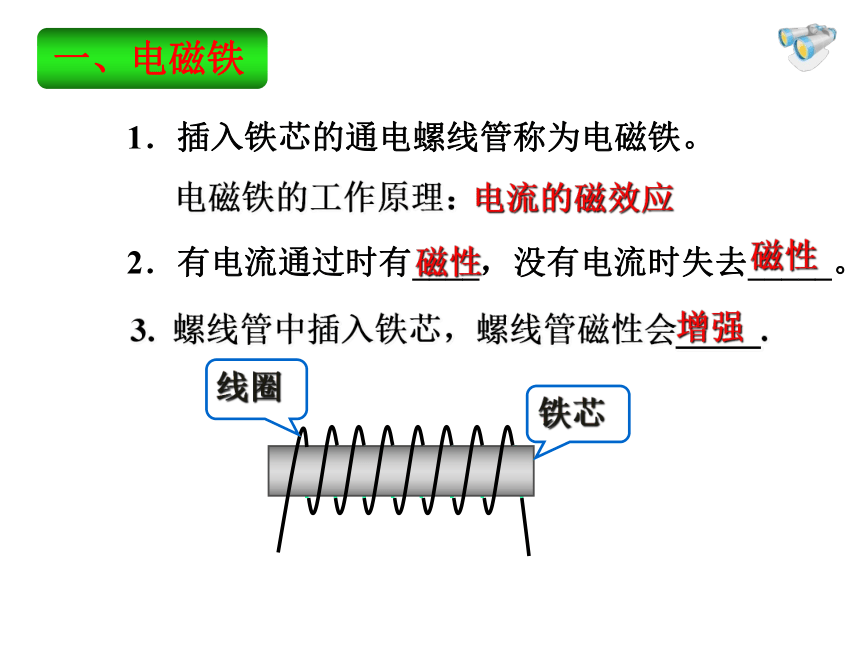

　　1．插入铁芯的通电螺线管称为电磁铁。
　　2．有电流通过时有____，没有电流时失去_____。
一、电磁铁
线圈
铁芯
电磁铁的工作原理：
电流的磁效应
3. 螺线管中插入铁芯，螺线管磁性会_____.
磁性
磁性
增强

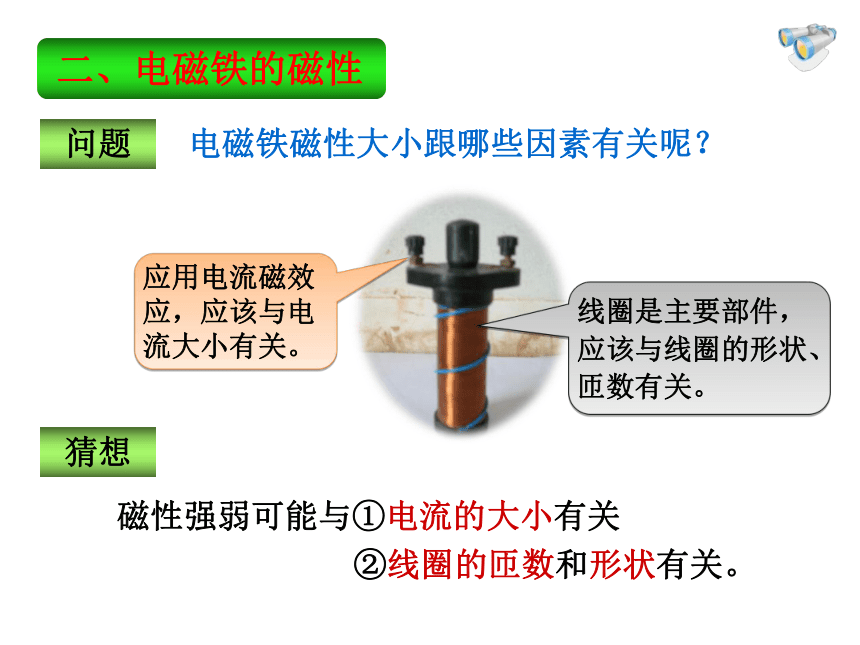

电磁铁磁性大小跟哪些因素有关呢？
　　磁性强弱可能与①电流的大小有关
②线圈的匝数和形状有关。
应用电流磁效应，应该与电流大小有关。
线圈是主要部件，应该与线圈的形状、匝数有关。
问题
猜想
二、电磁铁的磁性
实验方法
控制变量法
判断磁性强弱的方法
吸附大头针或曲别针的多少
实验设计
结论：匝数一定时，螺线管中电流越大，电磁铁的磁性越强。

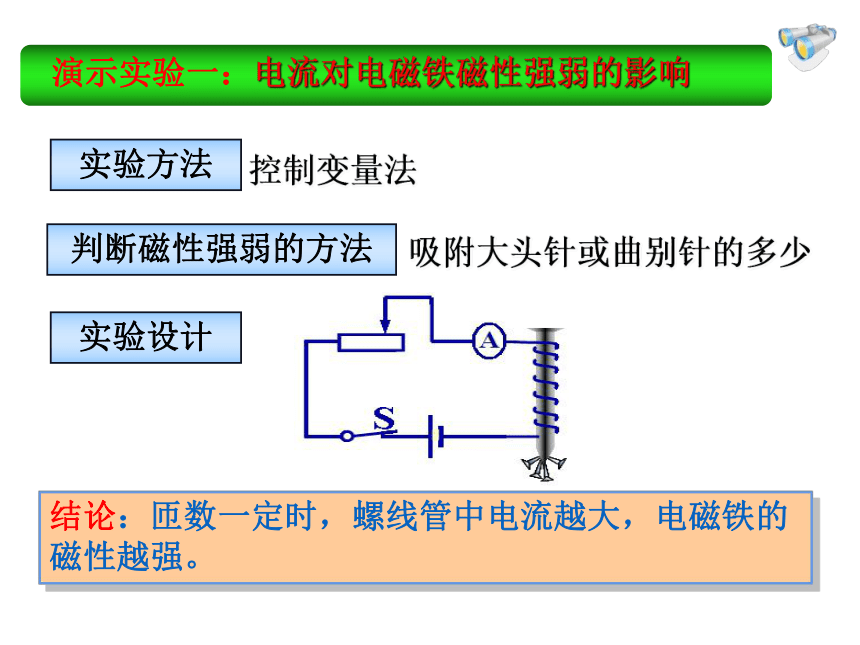

演示实验一：电流对电磁铁磁性强弱的影响
S
a
S
a

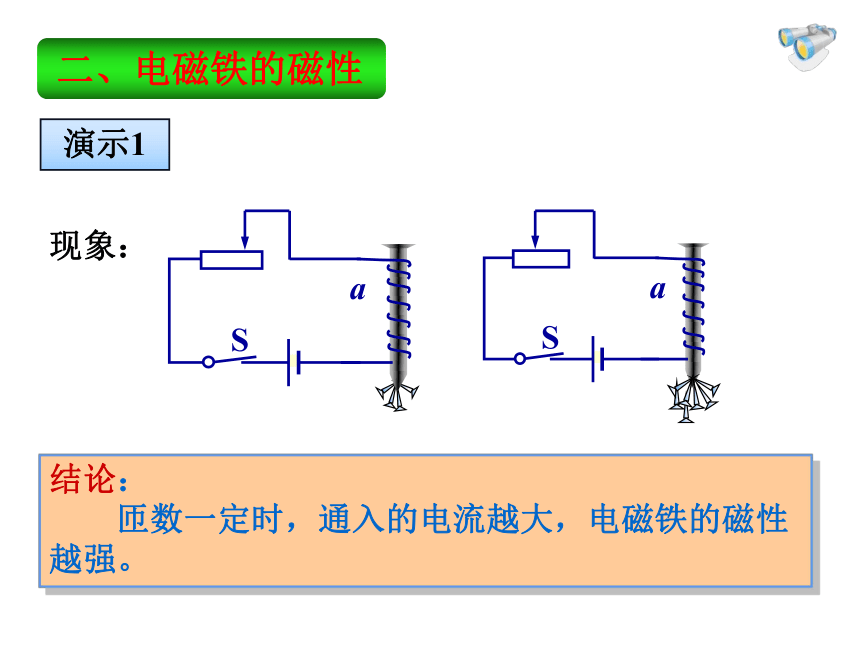

演示1
结论：
　　匝数一定时，通入的电流越大，电磁铁的磁性越强。
现象：
二、电磁铁的磁性
实验方法
控制变量法
判断磁性强弱的方法
吸附大头针或曲别针的多少
实验设计
结论：电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。
演示实验二：匝数多少对电磁铁磁性强弱的影响
现象：
　　
演示2
结论：
　　电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。
二、电磁铁的磁性
1、通电螺线管中插入铁芯叫做_______
2、研究电磁铁的磁性强弱的实验方法：___________
3、影响电磁铁磁性强弱的因素：在匝数和外形相同时
______越大，磁性越强；在电流相同时，______
越多，磁性越强。
4、电磁铁相对永磁体的优点是：
（1）磁性有无可以通过_____电来控制。
（2）磁性强弱可以通过__________来控制。
电磁铁
控制变量法
电流
匝数
通断
电流大小
（3）电磁铁的极性可以通过改变_________来控制。
电流方向
总 结
电磁起重机
电铃
电磁阀门
电磁锁
电磁选矿机示意图
三、电磁铁的应用
1关于电磁铁，下面说法中不正确的是（ ）
A、电磁铁通电时有磁性，断电时无磁性
B、通入电磁铁的电流越大，它的磁性越强
C、通入电磁铁的电流方向改变，它的磁性
强弱也发生改变
D、在电流一定时，外形相同的螺线管，线
圈的匝数越多，它的磁性越强
C
你的能量超乎你想象
2、通电螺线管插入铁芯后，磁性大大增强，
其原因是（ ）
A、插入铁芯后，铁芯带电的结果
B、插入铁芯后，螺线管中的电流增大了的结果
C、插入铁芯后，铁芯被磁化，铁芯与螺线管磁
场共同作用的结果
D、插入铁芯后，螺线管内的空间变小的结果
C
你的能量超乎你想象
3. 如图所示，弹簧测力计甲、乙下分别挂一个条形磁铁和铁块，开关闭合后，当滑动变阻器的滑片向右端移动时，弹簧测力计的读数（ ）．
A．甲、乙都变大
B．甲、乙都变小
C．甲变大，乙变小
D．甲变小，乙变大
D
你的能量超乎你想象
4 .如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是（ ）．
A．C接E，D接F B．C接E，B接F
C．A接E，D接F D．A接E，B接F
B
你的能量超乎你想象
你的能量超乎你想象
5. 法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图，实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，下列说法正确的是（ ）
A．电磁铁的左端为S极
B．流过灯泡的电流增大
C．巨磁电阻的阻值随磁场的减弱而明显变大
D．巨磁电阻的阻值与磁场的强弱没有关系
C
　　磁悬浮列车所用的磁体大多是通有强大电流的电磁铁。是一种靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁悬浮列车的最高速度可达每小时500 km以上。
　　2003年，上海浦东机场到市区的磁悬浮铁路成为我国第一条正式投入运营的磁悬浮铁路。
磁悬浮列车
三、电磁铁的应用
　　在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？
三、电磁铁的应用
四、电磁继电器
1．电磁继电器
　　电磁继电器就是利用电磁铁来控制工作电路的一种开关。
2．电磁继电器的构造
四、电磁继电器
　　图中是一种水位自动报警器原理图。试说明它的工作原理。
动画演示
四、电磁继电器
　　图中是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。
动画演示
四、电磁继电器
利用低压弱流电路间接控制高压强流电路
低压电源
低压控制电路
高压电源
高压工作电路
四、电磁继电器
　　图中是直流电铃的原理图。B是衔铁，A是弹性片。试说明它的工作原理。
动画演示
四、电磁继电器
四、电磁继电器
电磁继电器在电路中起开关的作用，利用它可以实现：
1、利用低电压、弱电流电路来间接控制高电压、强电流电路。
2、实现自动控制电路。
小结：
