人教版九年级物理20.4电动机课件

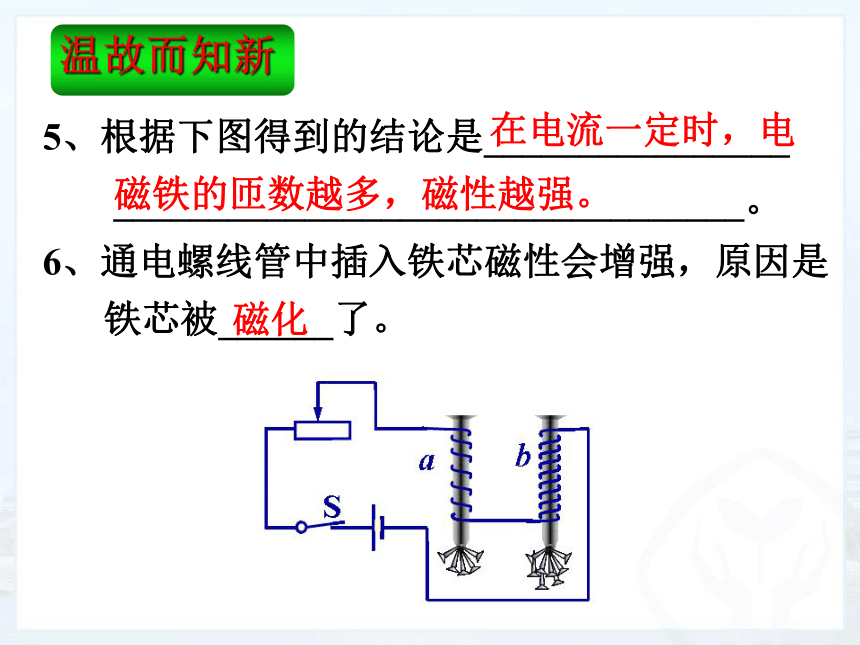

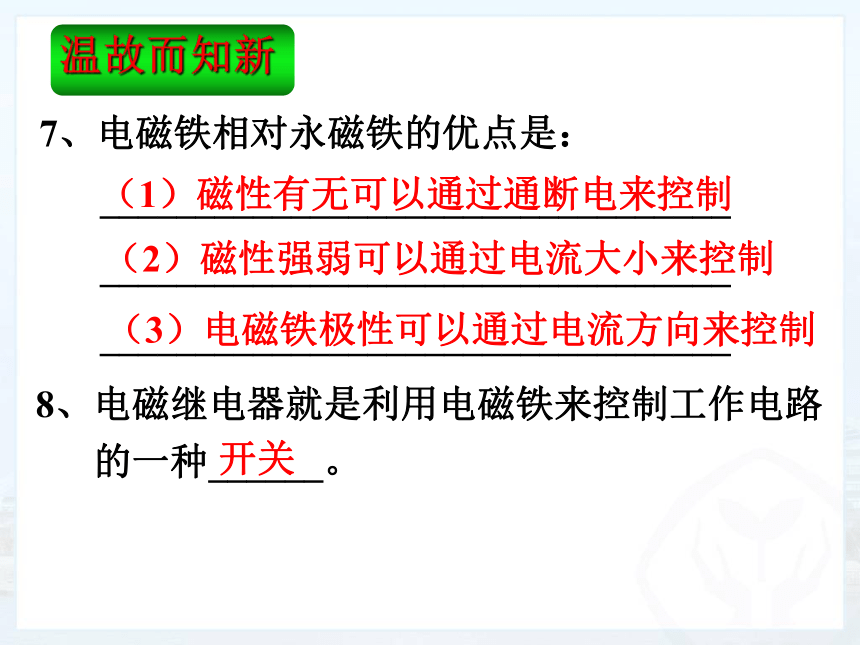

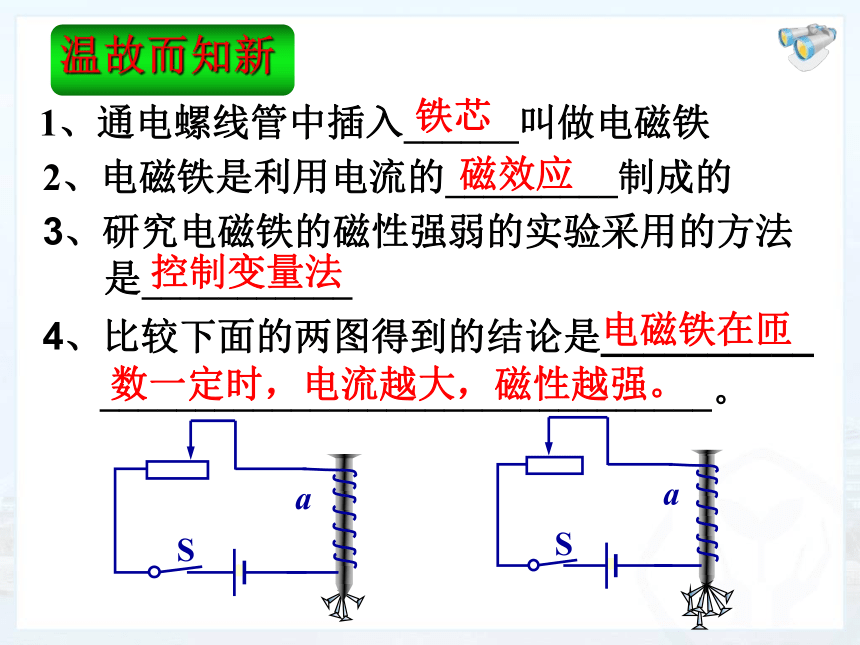

课件27张PPT。1、通电螺线管中插入______叫做电磁铁3、研究电磁铁的磁性强弱的实验采用的方法是___________2、电磁铁是利用电流的_________制成的4、比较下面的两图得到的结论是__________________________________________。铁芯磁效应控制变量法电磁铁在匝数一定时，电流越大，磁性越强。5、根据下图得到的结论是_________________________________________________。6、通电螺线管中插入铁芯磁性会增强，原因是铁芯被______了。在电流一定时，电磁铁的匝数越多，磁性越强。磁化7、电磁铁相对永磁铁的优点是：_________________________________
_________________________________

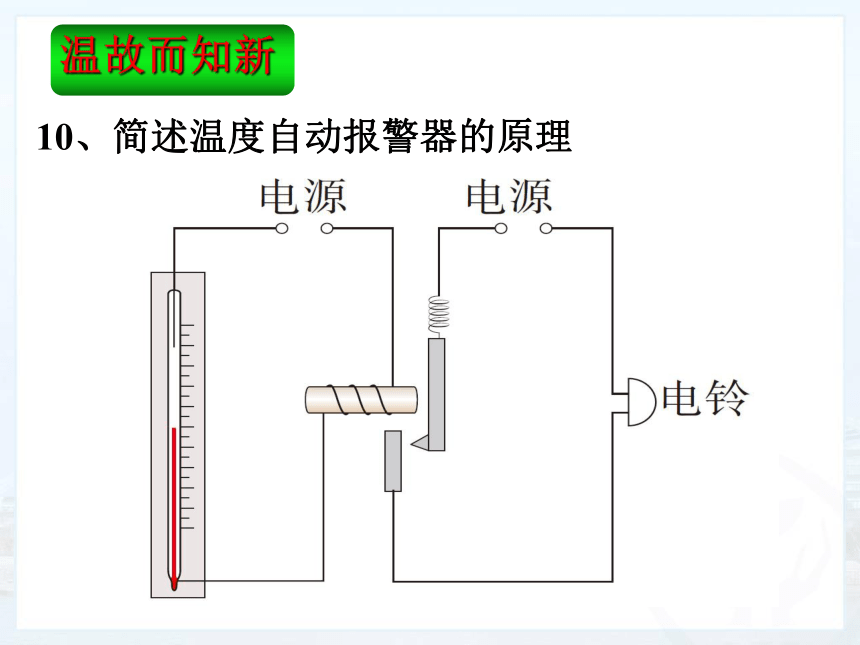

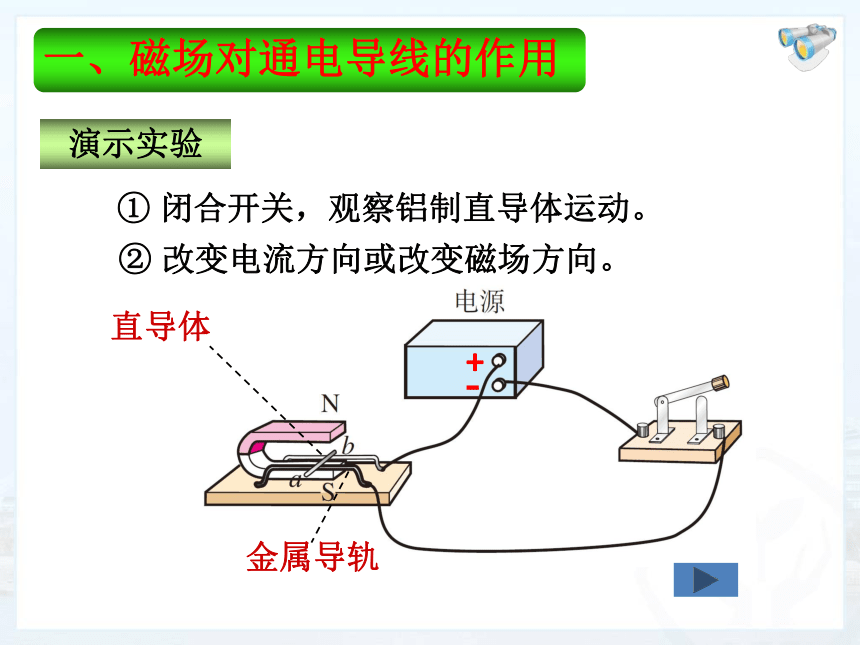

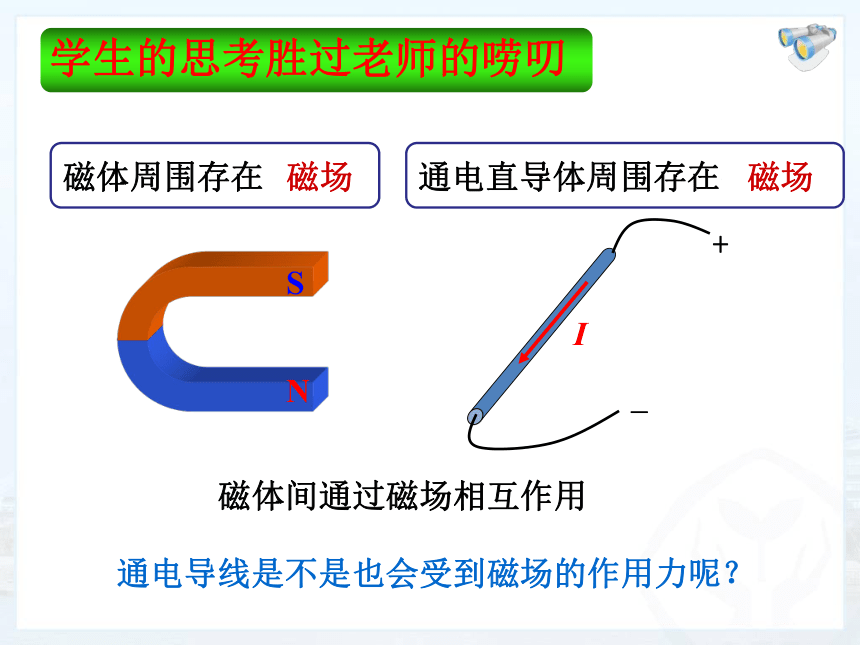

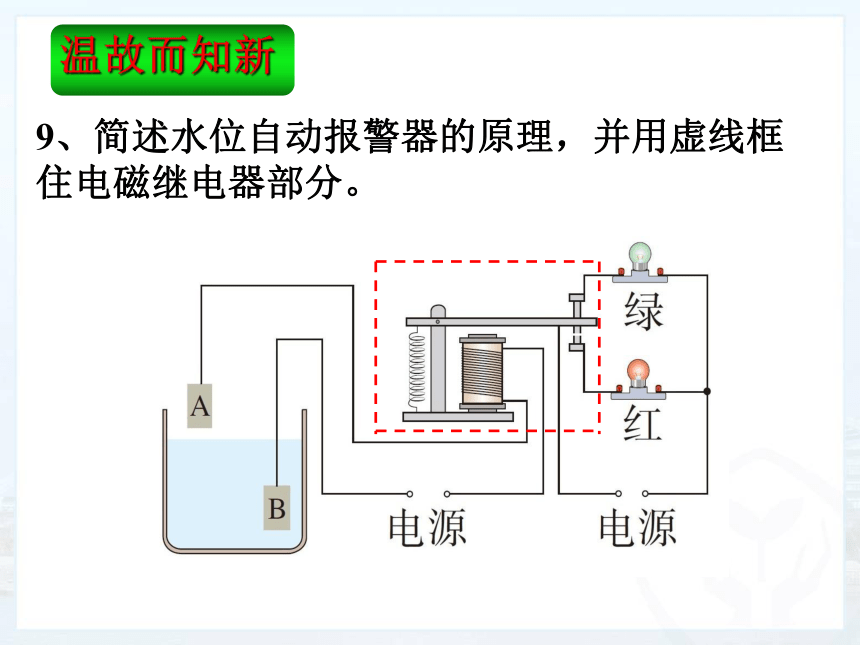

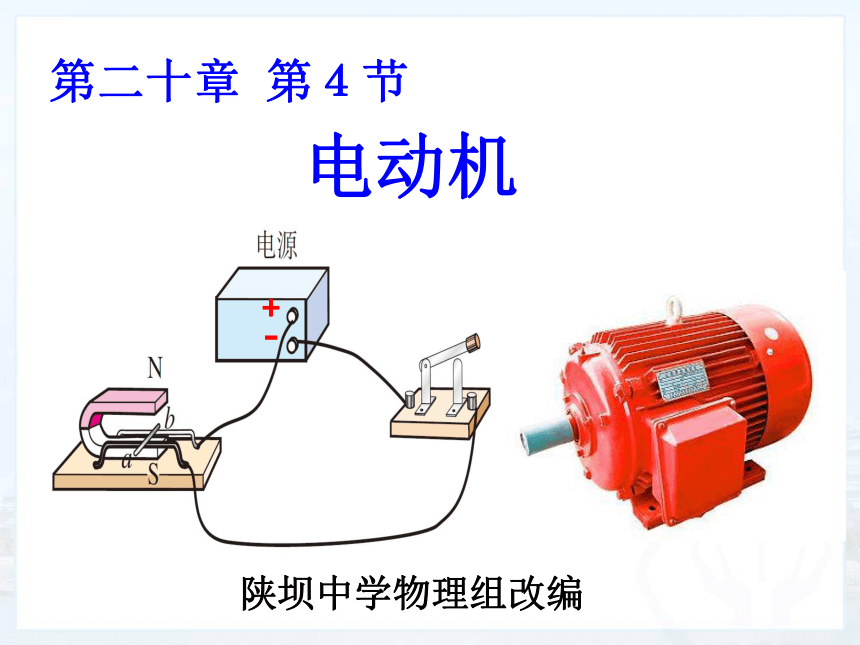

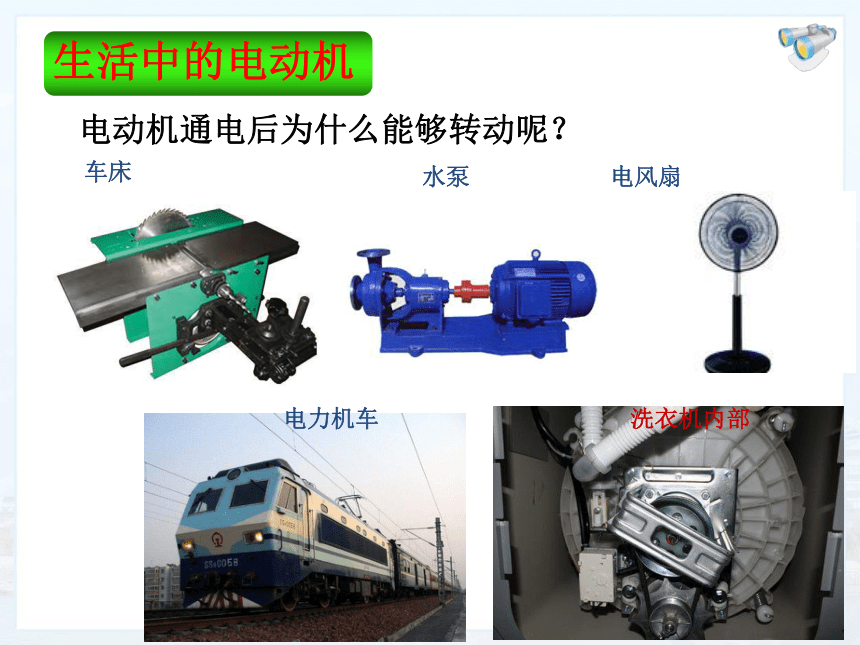

_________________________________（1）磁性有无可以通过通断电来控制（2）磁性强弱可以通过电流大小来控制（3）电磁铁极性可以通过电流方向来控制8、电磁继电器就是利用电磁铁来控制工作电路的一种______。开关9、简述水位自动报警器的原理，并用虚线框住电磁继电器部分。10、简述温度自动报警器的原理电动机 第二十章 第４节陕坝中学物理组改编车床水泵电风扇电力机车洗衣机内部　　电动机通电后为什么能够转动呢？　　通电导线是不是也会受到磁场的作用力呢？磁体周围存在什么？通电直导体周围存在什么？磁场磁场磁体间通过磁场相互作用① 闭合开关，观察铝制直导体运动。 ② 改变电流方向或改变磁场方向。演示实验　　磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。　　闭合开关，原来静止在磁场中的导体发生运动。　　电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。实验现象　　通电导线在磁场中要受到力的作用。　　与电流的方向和磁场的方向有关。1、磁对电的作用实验结论：2、通电导体在磁场中的受力方向：思考：比较甲丁两图说明什么？比较甲乙两图说明
什么？比较甲丙两图说明什么？丁　　通电线圈可以在磁场里转动过一定角度，但不能持续转动。　　为什么线圈不能持续转动呢?演示实验　　通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。你知道线圈的
ab边和cd边的
运动方向为什
么相反吗？　　当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。　　线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。通电线圈最后静止在平衡位置；怎样才能让线圈持续的转动下去呢？两个
铜半环电刷换向器 当线圈由于惯性刚刚转过平衡位置时，立刻改变线圈中的电流方向，线圈的受力方向发生改变，线圈可以持续转动下去。改变电流方向的装置叫换向器。　　学做小小电动机。 直流电动机是利用通电线圈在磁场中受力转动的原理制成的。1．电动机由两部分组成：
　　能够转动的线圈，也叫转子。
　　固定不动的磁体，也叫定子。4．实际电动机课堂小结磁对电的作用实验实验结论：通电导体在磁场中要受到力的作用导体受力方向导体中电流方向磁场方向对应的发明:直流电动机原理：结构：利用通电线在磁场中受力转动的原理制成的。转子和定子能量转化：电转机实际应用的电动机的定子的组成（ ）
A 线圈 B 机壳 C 机壳和电磁铁 D 换向器和电刷2. 电动机若把换向器去掉，当线圈转过平衡位置
时，则（ ）
A 线圈按原方向一直转下去
B 线圈立即反转
C 线圈立即停止转动
D 线圈来回摆动一段时间后停下CD3. 通电导体在磁场中受力的作用，下列说法正确的
是（ ）
A 通电导体在磁场里一定受到力的作用
B 通电导体在磁场中受力方向只与磁场方向有关
C 通电导体在磁场中受力方向只与电流方向有关
D 同时改变电流方向和磁场方向，导体受力方向不变 D4. 电动机和热机相比有很多优点，下列判断中，不
正确的是（ ）
A 电动机比热机构造简单，操作控制方便
B 电动机的功率比热机的功率大的多
C 电动机的效率比热机的效率高
D 电动机对环境没有污染B 5. 如图所示的实验中，导体ab受力方向向左，为使导体ab受力方向向右，以下方法正确的是（ ）A 改变导体ab中的电流方向
B 将磁体的两极对调
C 增大通入ab中的电流
D 改变ab中电流的同时，将磁体的两极对调A B6. 直流电动机的原理是________________________
__________制成的；线圈平面与磁场方向______
的位置是线圈的平衡位置。
7. 要改变电动机转向，只需把______对调一下，
或把_______对调一下，要增大电动机转速，则
应将变阻器滑片移到阻值______的位置。
8. 磁场对电流的作用实质上是：电流的_____和磁
体的______间的相互作用。通电线圈在磁场中受力转动的原理垂直电源磁极变小磁场磁场
