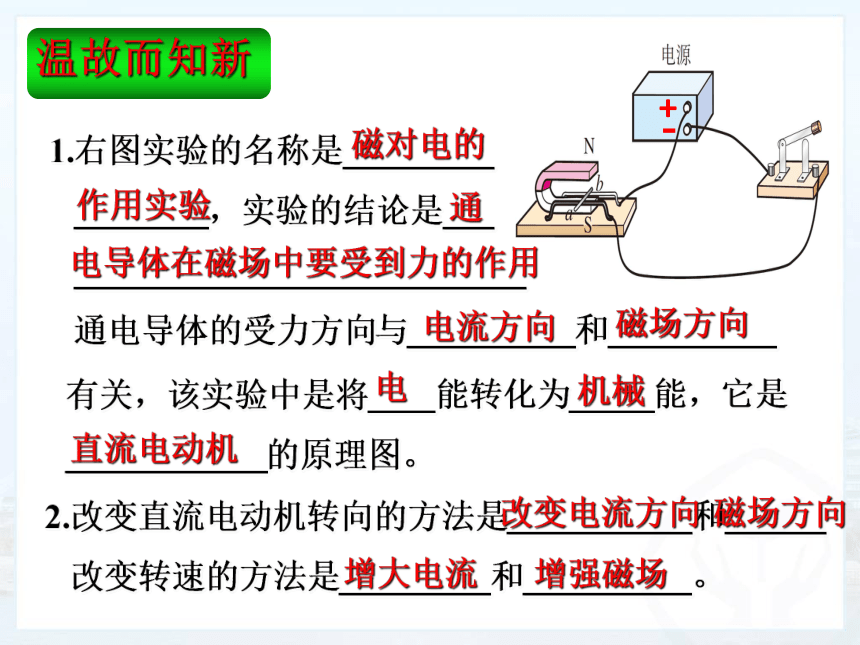

课件22张PPT。1.右图实验的名称是_________
________,实验的结论是___
___________________________
通电导体的受力方向与__________和__________ 有关,该实验中是将____能转化为_____能,它是
____________的原理图。2.改变直流电动机转向的方法是___________和______

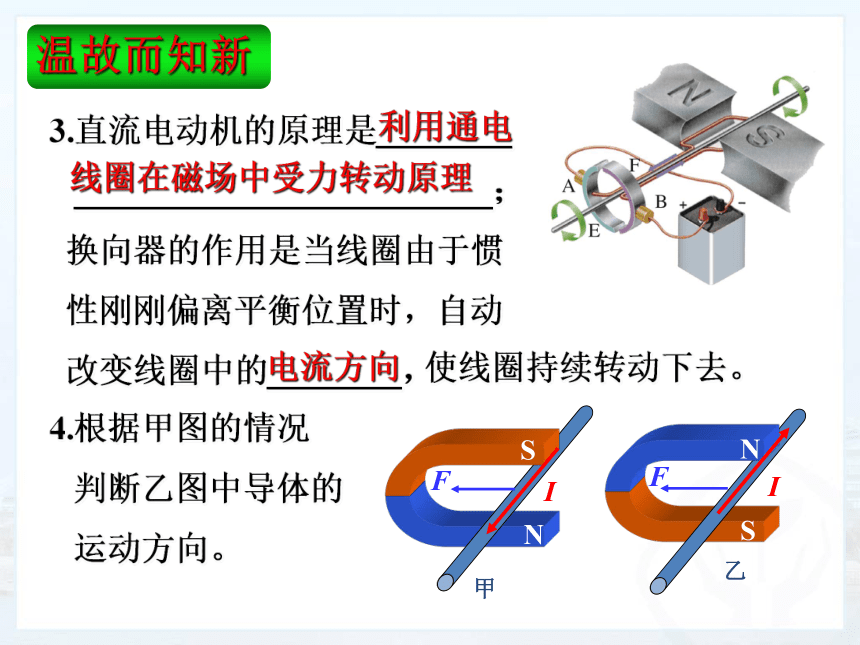

改变转速的方法是_________和__________。磁对电的作用实验通电导体在磁场中要受到力的作用电流方向磁场方向电机械直流电动机改变电流方向磁场方向增大电流增强磁场3.直流电动机的原理是________
_________________________;
换向器的作用是当线圈由于惯
性刚刚偏离平衡位置时,自动
改变线圈中的________,使线圈持续转动下去。F4.根据甲图的情况
判断乙图中导体的

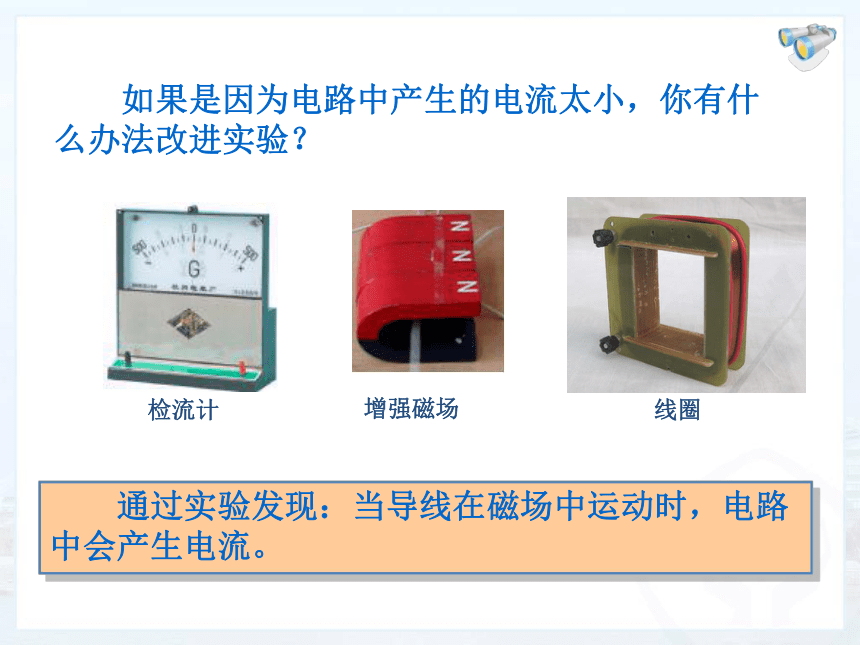

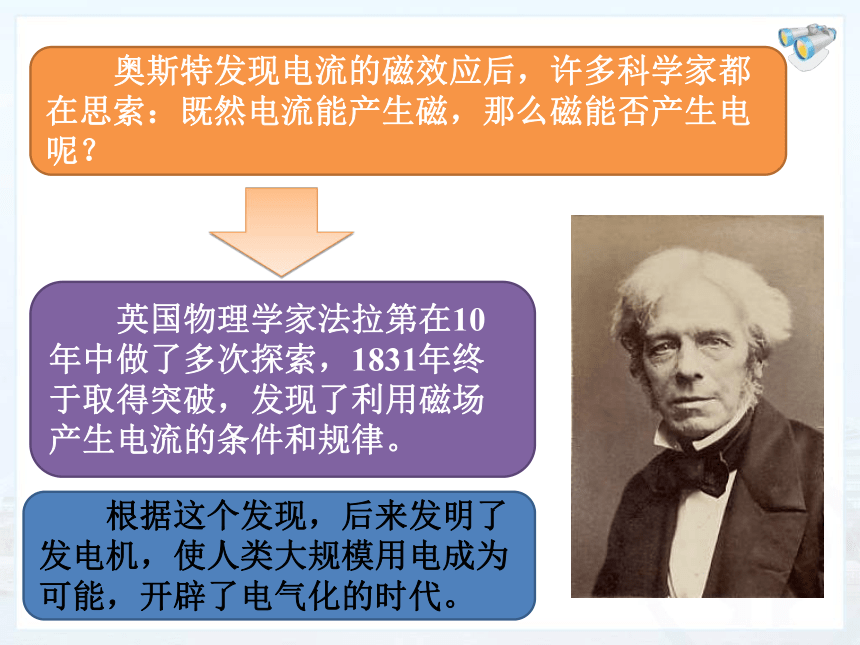

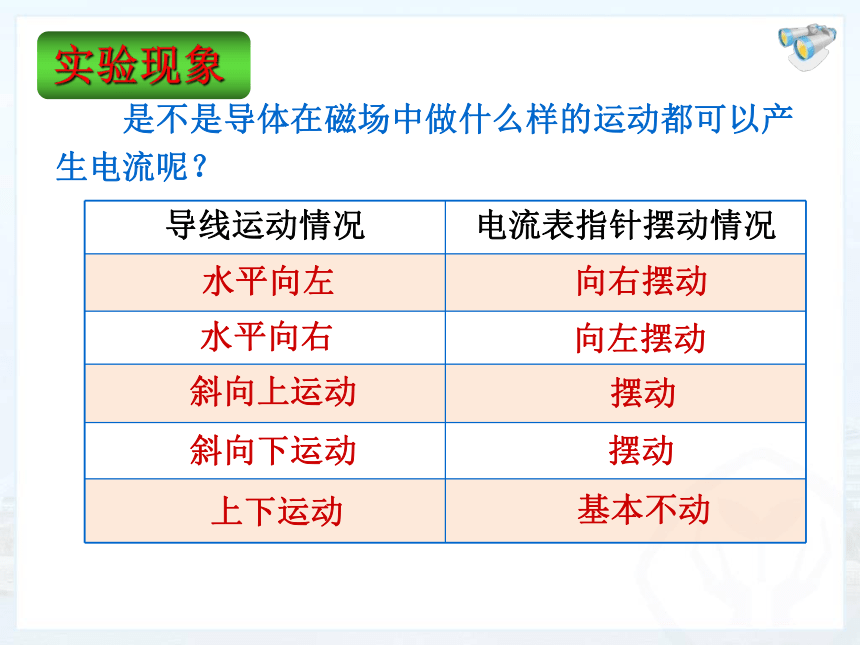

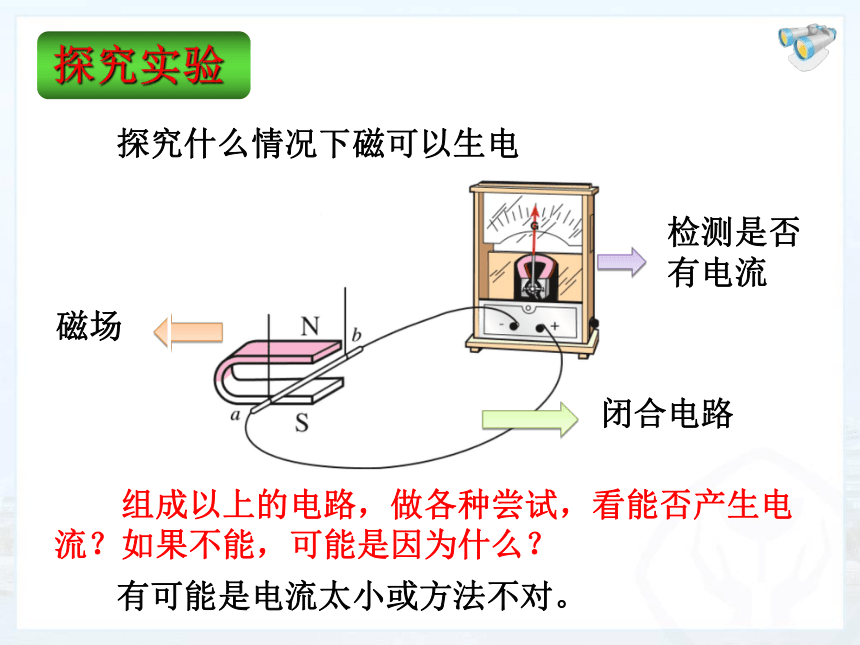

运动方向。利用通电线圈在磁场中受力转动原理电流方向磁生电 第二十章 第5节陕坝中学物理组改编  奥斯特发现电流的磁效应后,许多科学家都在思索:既然电流能产生磁,那么磁能否产生电呢?  英国物理学家法拉第在10年中做了多次探索,1831年终于取得突破,发现了利用磁场产生电流的条件和规律。  根据这个发现,后来发明了发电机,使人类大规模用电成为可能,开辟了电气化的时代。  探究什么情况下磁可以生电磁场检测是否有电流闭合电路  组成以上的电路,做各种尝试,看能否产生电流?如果不能,可能是因为什么?  有可能是电流太小或方法不对。检流计增强磁场线圈  如果是因为电路中产生的电流太小,你有什么办法改进实验?  通过实验发现:当导线在磁场中运动时,电路中会产生电流。水平向左向右摆动向左摆动摆动摆动基本不动水平向右斜向上运动斜向下运动上下运动  是不是导体在磁场中做什么样的运动都可以产生电流呢?  把磁感线想象成一根根线,导线想象成一把刀。  1.闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这是一种电磁感应现象。  2.电路中产生的电流叫做感应电流。①闭合电路

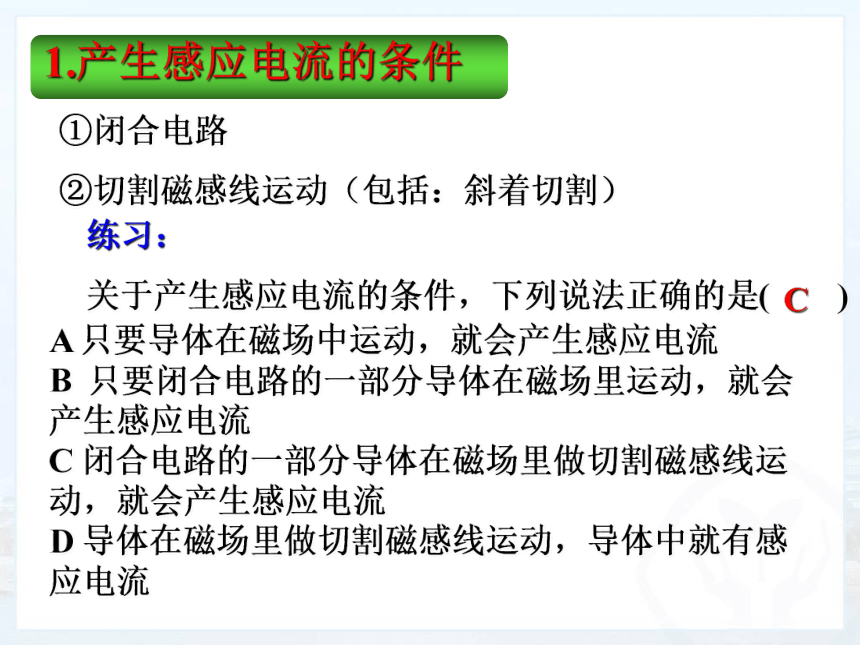

②切割磁感线运动(包括:斜着切割)练习:
关于产生感应电流的条件,下列说法正确的是( )A 只要导体在磁场中运动,就会产生感应电流 B 只要闭合电路的一部分导体在磁场里运动,就会 产生感应电流 C 闭合电路的一部分导体在磁场里做切割磁感线运动,就会产生感应电流 D 导体在磁场里做切割磁感线运动,导体中就有感应电流C练习: 下图中a是垂直纸面放置的导线,AC中a是断开电路的一部分,BD中a是闭合电路的一部分,当导线沿图中箭头方向运动时,能产生感应电流的是( ) A B C DD演 示 ①磁场方向不变,改变运动方向
②运动方向不变,改变磁场方向结论:感应电流的方向与导体运动方向和磁场方向有关 改变其中一个因素,感应电流的方向就会改变,两个因素同时改变,感应电流的方向反而不变1. 发电机①发电机原理:利用电磁感应制成②电流方向: 线圈在前半周和后半周切割磁感线方向不同,所以,前后半周感应电流大小和方向不同,产生的是交流电。 我国生产的交流电周期0.02S,频率50HZ  (1)观察手摇发电机的构造;
  (2)观察发电机对小灯泡亮度的影响。  发电机发出的电流的大小和方向是变化的。  小灯泡发光说明电路中有了电流。线圈转得越快,小灯泡越亮,说明感应电流越大。演 示:  检验手摇发电机电流方向的变化。  二极管交替发光,说明产生的电流方向不停在改变。演 示:铜环电刷③发电机结构:由转子和定子组成 大型发电机一般采用旋转磁极式④发电机的能量转化:机械能转化为电能2. 变压器3. 自行车测速器4. 不用电手电筒(电磁感应实验)
英国法拉第实验1.实验结论:____________2.产生感应电流的条件:
__________________________________.3.感应电流的方向:_____________________4.对应的发明:_______5.发电机原理:_____________________电流方向:_________________能量转化:_________________1. 利用电磁感应现象制成的电器( )
A 电动机 B 发电机 C 电铃 D 电磁铁2. 关于电磁感应下列说法正确的是( )
A 电磁感应现象中机械能转化为电能
B 感应电流的方向只与导体运动方向有关
C 感应电流方向只与磁场方向有关
D 导体在磁场中运动,就会产生感应电流3. 如图所示的装置中,使电流表有电流通过的可行
办法是( )
A 闭合开关S,使导体竖直向上运动
B 闭合开关S,使导体水平向外运动
C 闭合开关S,使导体水平向左运动
D 断开开关S,使导体斜向右运动 4. 发电机是把机械能转化为电能的装置。下列能
作为发电机设计原理的装置是( )5. 关于下列四幅图的说法正确的是(  )A.甲图的实验说明磁场能产生电流
B.乙图的实验所揭示的原理可制成发电机
C.丙图是演示电磁感应现象的实验装置
D.丁图中麦克风应用了磁场对电流的作用 6. 下列有关磁现象说法中,错误的是( )
A.磁感线是闭合曲线,磁体外部和内部的磁感线都是从N极出发回到S极

B.通电螺线管的极性与螺线管中电流方向有关,可用安培定则判定

C.产生感应电流的条件是闭合电路中的一部分导体在磁场中做切割磁感线运动

D.将小磁针放在地球周围某一空间,若小磁针静止时偏离南北方向,说明这个空间存在磁场
