第5节 光的反射和折射（共计3课时）

课件61张PPT。第五节
光的反射和折射回顾我们为什么可以看到月亮？我们能看到本身不发光的物体
是由于___________光的反射一、光的反射活动 11.在桌面上放一面平面镜，将激光笔（或其他光源）发出的光束射到平面镜上，观察光传播方向的变化情况。
2.试着移动平面镜，
你能否使激光射到
教室里不同位置的

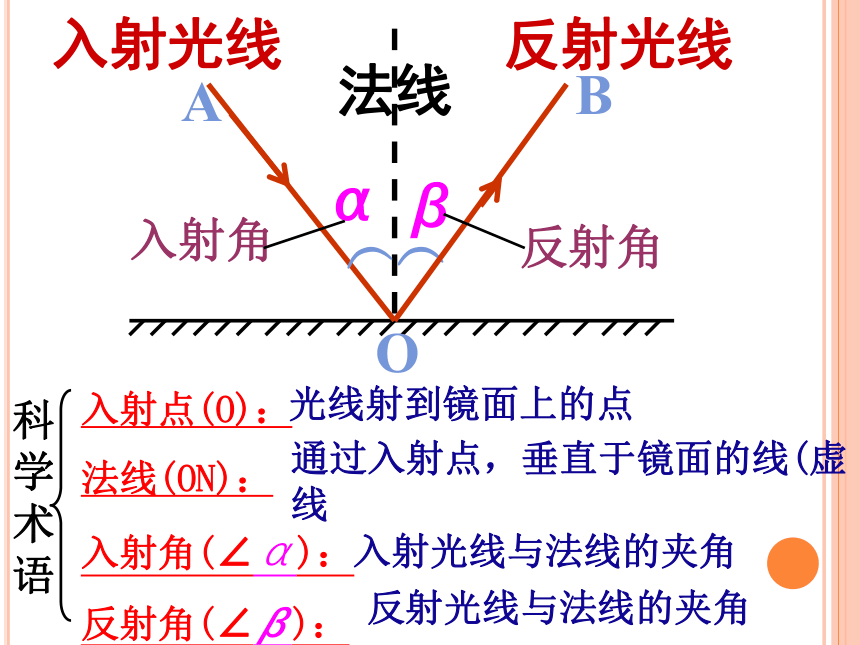

物体上？镜子光的反射：光从一种均匀的物质射向另一种物质时，在它们的分界面上会改变光的传播方向，又回到原先的物质中。BOA（（
αβ入射光线法线反射光线科学术语入射点(O)：
法线(ON)：
入射角(∠α)：
反射角(∠β)：

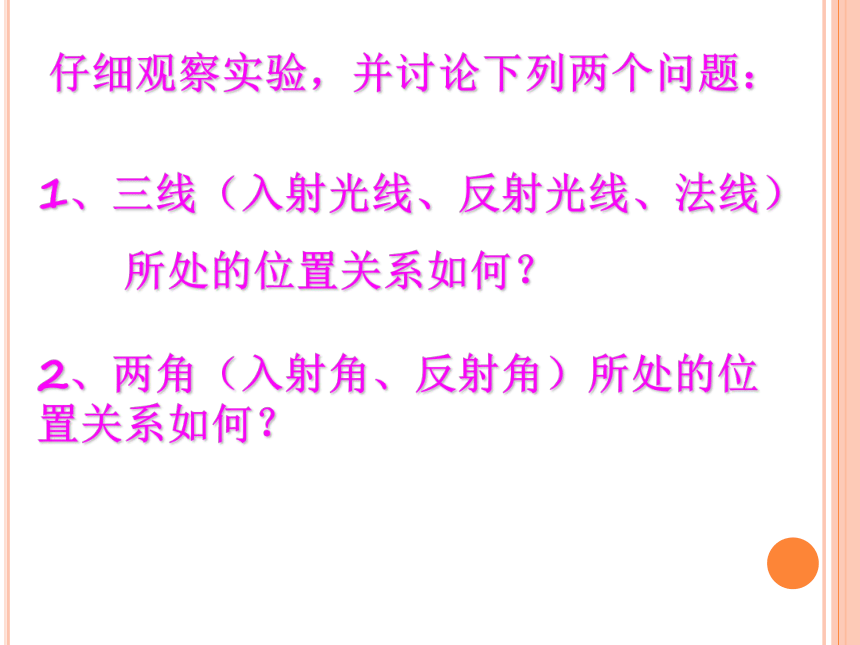

光线射到镜面上的点通过入射点，垂直于镜面的线(虚线入射光线与法线的夹角反射光线与法线的夹角仔细观察实验，并讨论下列两个问题：1、三线（入射光线、反射光线、法线）
所处的位置关系如何？2、两角（入射角、反射角）所处的位置关系如何？光的反射仔细观察实验，并讨论下列两个问题：1、三线（入射光线、反射光线、法线）
所处的位置关系如何？2、两角（入射角、反射角）所处的位置关系如何？BOA）（βα反射光线、入射光线和法线在同一平面上反射角等于 入射角反射光线和入射光线分居法线的两侧光反射时，入射光线、反射光线
法线在 平面内；反射光线和
入射光线分别位于 两侧；反
射角 入射角。这就是反射定
律。

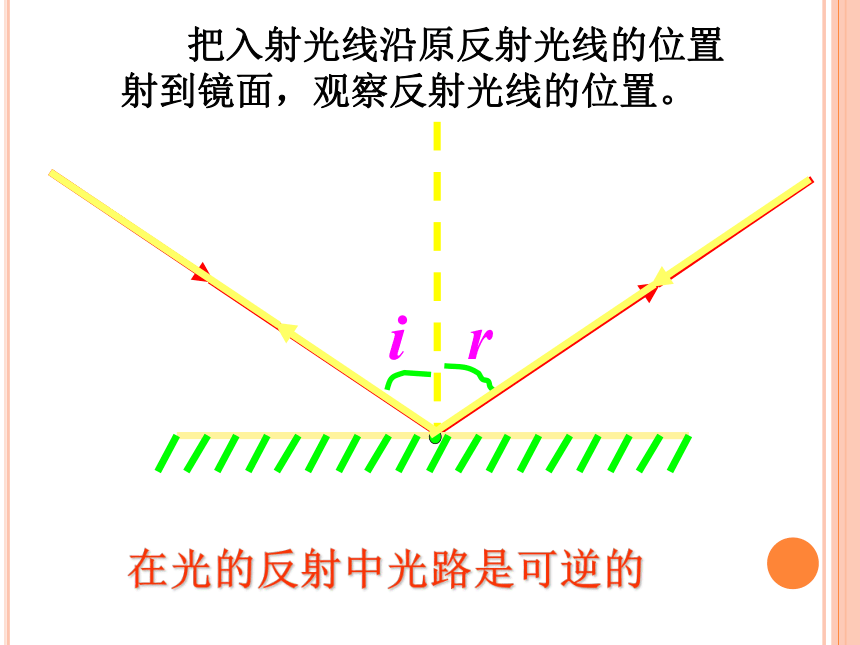

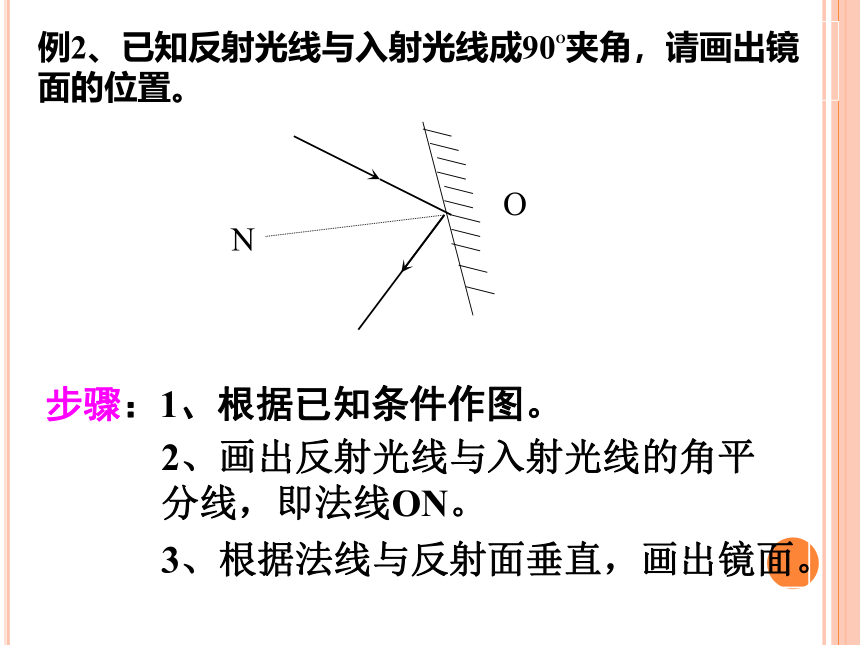

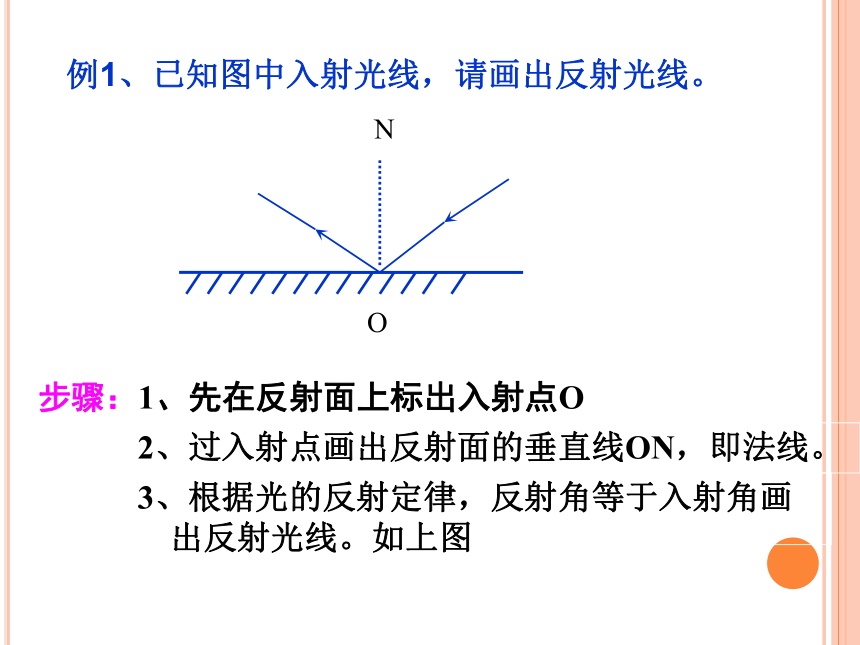

同一法线等于■光的反射定律概括为：“三线共面，法线居中，两角相等”，便于记忆。60 1200相反ir在光的反射中光路是可逆的 把入射光线沿原反射光线的位置射到镜面，观察反射光线的位置。例1、已知图中入射光线，请画出反射光线。步骤：1、先在反射面上标出入射点ONO2、过入射点画出反射面的垂直线ON，即法线。3、根据光的反射定律，反射角等于入射角画出反射光线。如上图例2、已知反射光线与入射光线成90O夹角，请画出镜面的位置。 步骤：1、根据已知条件作图。

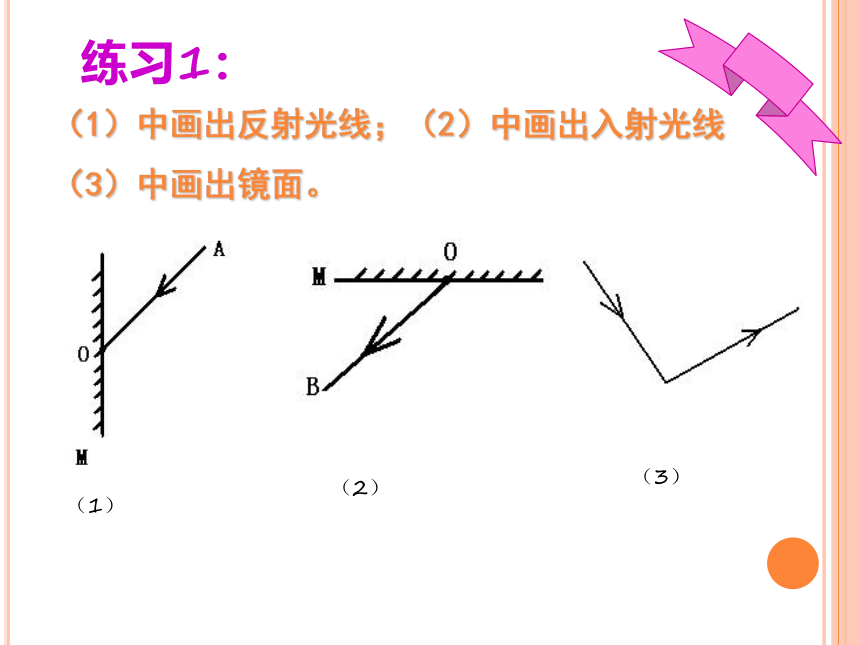

ON2、画出反射光线与入射光线的角平分线，即法线ON。3、根据法线与反射面垂直，画出镜面。练习1：（1）（2）（3）（1）中画出反射光线；（2）中画出入射光线

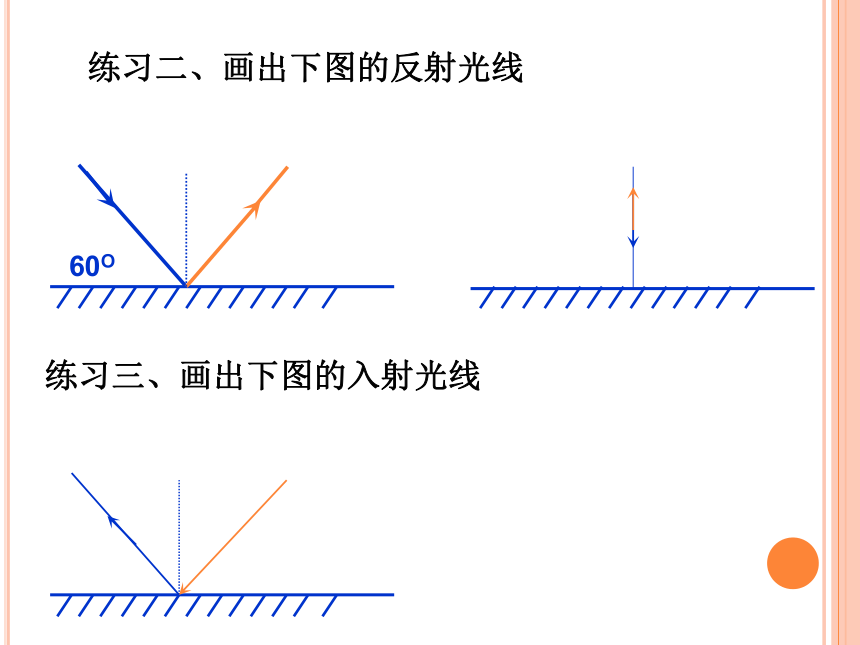

（3）中画出镜面。60O练习二、画出下图的反射光线练习三、画出下图的入射光线　　平面镜还用来制作潜望镜。照图那样在管子的上、下拐角处各安装一个平面镜，两块平面镜互相平行，都跟水平方向成４５°角，这样就做成了最简单的潜望镜。
　　潜水艇下潜后，艇内人员就是用潜望镜来观察水面上情况的。当然，他们使用的潜望镜比我们讲的简单潜望镜要复杂得多。你能说说潜望镜的原理吗？两块平面镜与
水平方向夹角
必须是45o。你知道这
是为什么？ 你观察到了什么现象？我们把刚才看到的反射叫镜面反射。如图所示，反射面为水平面时，若入射光是一束平行光，则反射光也为一束平行光。也就是说入射光线朝一个方向入射，反射光线也向一个方向传播镜面反射雨后天睛的夜晚，为了不踩到地上的积水，有经验的人往往这样做：
（1）迎着月光走，地上发亮处是积水，所以
千万别往上踩；
（2）背着月光走，地上暗处是积水，所以千
万别往上踩。
你能解释这样做的道理吗？练习3：分析：月亮光照射到水面上时，因水面很光滑，所以会发生镜面反射，光速较集中，光线较强．
（1）迎着月光走时，水面、镜面反射的较强的光射入眼，会使人们觉得水面一片光亮，地面漫反射的光，光线较弱，人们觉得地面较暗；
（2）背着月光走时，水面发生的镜面反射的光不会射入人眼，因此有积水处发暗，地面漫反射的光能射入人眼，因此人们觉得地面比水面亮．
室内采光：假如在一个很大的大厅内，不想采用人工光源，可利用光的反射原理让大厅内获得明亮而柔和的自然光。如香港汇丰银行大厅的采光系统就采用了这种方法。???■镜面反射的应用光导纤维的应用它将发光强度很大的灯在灯盘上排列成圆形，合成一个大面积的光源。这样，就能从不同角度把光线照射到手术台上，既保证手术视野有足够的亮度，同时又不产生明显的本影，所以取名无影灯。 你观察到了什么现象？我们把刚才看到的反射叫漫反射。如图所示，反射面为粗糙面时，若入射光是一束平行光，则反射光向各个方向传播。
漫反射时也遵循光的反射定律漫反射光污染光污染比较常见的是眩光。如汽车夜间行驶时产生的车灯光，电焊产生的强光会使人的视觉瞬间下降。大城市高层建筑的玻璃幕墙会产生很强烈的镜面反射，使局部地区温度升高，同时强烈的反射光使人双目难睁，影响车辆行驶和行人安全。通常学生能从各个方向看清黑板上的字，这是因为
( )，
而用久了的黑板常会因“反光”而使学生看不清上面的字，这是因为
( )。漫反射镜面反射课堂练习镜子比较亮，它发生了镜面反射
镜子比较暗，它发生了镜面反射
白纸比较亮，它发生了镜面反射
白纸比较暗，它发生了漫反射 晚上，在桌上铺一张白纸，把一块小平面镜放在纸上（镜面朝上），让手电筒的光正对着平面镜照射，如图所示，则从侧面看去（ ） B课堂练习1、当入射光线与反射光线垂直时，反射角为 ，入射光与镜面的夹角是 ，当入射角减小10O时，入射光与反射光夹角是 。
2、当入射光与镜面的夹角为20O时，入射光与反射光夹角为 ，入射光与反射光夹角为 120O时，入射角为 。
3、能够从不同角度看到本身不发光的物体是因为光在物体表面发生 的缘故。有时，黑板反光，教室里的某些同学看不清黑板上的某些字，这是因为光在黑板表面发生 的缘故。
45 O45 O70 O70 O60 O漫反射镜面反射45o4、画出下图反射光线30o画出平面镜的位置5.利用平面镜把光线垂直射进井里1、光的反射：光从一种均匀物质射向另一种均匀物质时，在两种物质的分界面上会改变光的传播方向，又返回原先的物质中来的现象。2、光的反射定律3、镜面反射与漫反射：都遵循光的反射定律。小结1、下面几中说法中正确的是（ ）
A、镜面反射遵循反射定律，漫反射不遵循反射定律；
B、看电影时，银幕发生镜面反射；
C、光路具有可逆性；
D、黑板“反光”是由于黑板发生了漫反射。C复习2、一条光线垂直射到镜上，入射角为（ ）
90° B. 45° C. 0° D.180° C一起回忆上节课的知识这些线都叫什么啊？什么叫光的反射啊？光的反射：
光从一种均匀的物质射向另一种物质时，在它们的分界面上会改变光的传播方向，又回到原先的物质中。水中有一座塔的虚像。形成的原理是什么？光的反射什么叫光的反射?光在两种物质分界面上改变传播的方向又返回原来物质的现象反射定律是什么？
入射光线、反射光线、法线在同一平面内；
反射光线和入射光线分居在法线两侧；
反射角等于入射角。
镜面反射和漫反射的特点？
镜面反射：反射面是光滑的。
漫反射：反射面是粗糙不平的。谈谈你照镜子的发现：1）你站在镜子前，看到什么？
2）镜子里的你是真实的你吗？在像的位置放一张纸，能看到纸上有你吗？
3）你的像与你大小相同吗？
4）你到镜子的距离与像到镜子的距离关系如何？
5）当你面向镜子，向镜子走去（若以每秒 1米的速度），则像怎样？
注意我的尾巴的方向平面镜成像
课本70页活动：平面镜成像有何特点？二、平面镜1、定义：表面是光滑平面的镜子。举例：生活中的镜子、玻璃、
光亮的地板、平静的水面等 平面镜成像的特点 2.像与物的大小相等;3.像与物到镜面的距离相等;4.像与物的连线与镜面垂直.1.平面镜成正立的虚像；平面镜成像的作图 如图，MN表示平面镜，AB表示镜前的物
体，根据平面镜成像的特点作图A`B`第一步：画垂线第二步：标直角第三步：找等距第四步：标符号第五步：画虚像 平面镜成像的光路图绘制：作光路图要注意的几点：（2）箭头要画准；（光线的箭头要画在中间；物体的箭头要画在线端。）（3）光路要完整。（要满足光的反射定律，即：三线共面、二线分居、二角相等。）（1）实线、虚线要画正确（“三实”、“三虚”）“三实”：光线、物体、实像要画实线“三虚”：光线反向延长线、法线、虚像要画虚线讨论1：你认为平面镜有哪些应用？⑴可以成像；
⑵可以改变光的传播方向。2：为什么平面镜所成的像是虚像呢？虚像是由反射光线的
反向延长线会聚而成
的，成像的原理是光
的反射定律想一想：1.8m高的人站在平面镜前，距镜面0.5m，他在镜中的像高____m.当他后退0.5m时，他在镜中的像高____m，像距镜面___m。1.81.81①图1中一台钟在镜子里的时刻是1点25分，
那么这台钟的实际时刻是 。 练一练②一只小猫正在平面镜前欣赏自己的全身像。此时它所看到的全身像是图中哪一个？ADBC10点35分球面镜：利用球面的一部分作反射面凸面镜汽车观后镜、马路拐弯处的凸镜凹面镜太阳灶手电筒、汽车头灯中用凹镜作反射面反射式天文望远镜球面镜F F面镜实焦点
虚焦点会聚作用
发散作用凹（内反）
凸（外反）车灯等
后视镜等球面镜：反射面是球面的一部分两种球面镜的比较1.舞蹈演员在练功时，当他向平面镜靠近时，他在镜中的像将 （ ）
A.变大 B.变小 C.不变 D.无法判断
2.下面各图是物体在平面镜中成像的情况,其中正确的是（ ）
3“捞不到的水中月，摘不到的镜中花”说明了什么物理现象？ A B C cc4、如果猫站立于平面镜前2米，则像与镜相距 米，人与像相距 米。 5、如果猫又向镜走近0.5米，则像与猫相距 米。 6、如果猫以1米/秒的速度远离平面镜，则它在镜中的像将（ ）
A、变大； B、变小； C、大小不变243C练一练7、某人站在离镜子1.5米处，则人和镜中像的距离为（ ）
A、1.5米 B、3米 C、0.75米 D、0米8、身高1.7米的小明，从5米远的地方向
镜子走去，则镜中的像的变化情况是（ ）
A、像变大，像与人的距离变小
B、像变大，像与人的距离变大
C、像变小，像与人的距离变小
D、像的大小不变，像与人的距离变小BD海市蜃楼怎样形成的？光的折射返回 光由一种物质进入另一种物质时传播方向发生改变的现象。折射的概念：结合实验我们得出结论空气水N’PQAOCN（（αγ入射光线折射光线法线光的折射光路图入射角折射角1、光在折射过程中有无规律可遵循的呢 ?Ⅰ．折射光线、入射光线和法线的位置关系有何特点？
Ⅱ．增大入射角，折射角有何改变呢？
Ⅲ．当光从空气斜射入水中时，比较折射角和入射角大小关系。折射定律1、入射光线、折射光线与法线在同一平面内；
2、折射光线和入射光线分居法线的两侧;
3、光从空气斜射入水或玻璃时，折射角小于入射角.4、当光线垂直射向介质表面时，传播方向不改变。折射规律怎么记忆？根据光速快A慢大小大大光的折射规律光折射时，折射光线、入射光线、法线在同一平面内。光的折射规律折射光线和入射光线分别位于法线两侧。光的折射规律光从空气斜射到玻璃或水表面时，折射光线向法线靠拢，折射角小于入射角光的折射规律入射角增大，折射角也增大。光的折射规律 光垂直射到玻璃或水表面时，在玻璃或水中的传播方向不变。
光从水中斜射入空气中，折射光线将偏离 ，折射角 入射角。结论法线 大于
