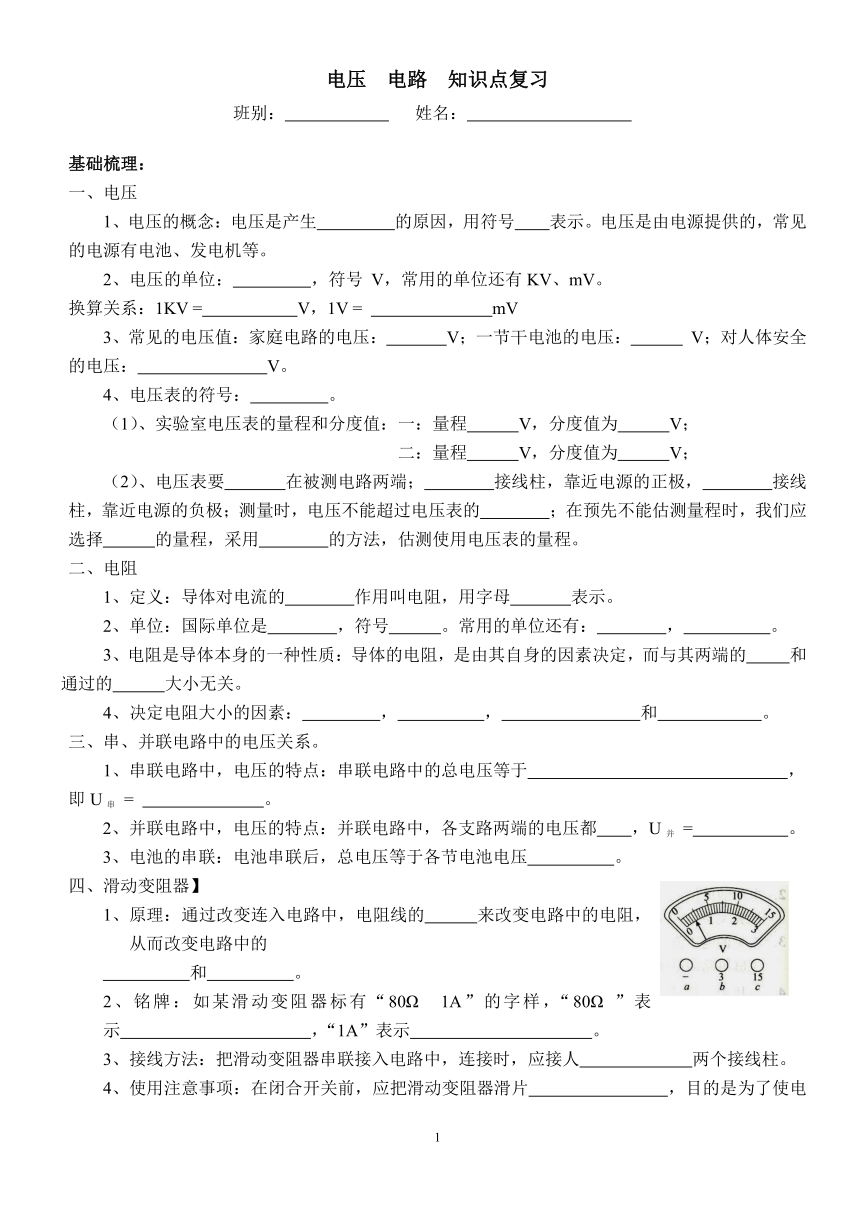

第十六章 电压 电路 知识点复习

电压
电路
知识点复习
班别：
姓名：
基础梳理：
一、电压
1、电压的概念：电压是产生
的原因，用符号
表示。电压是由电源提供的，常见的电源有电池、发电机等。
2、电压的单位：
，符号
V，常用的单位还有KV、mV。
换算关系：1KV
=
V，1V
=
mV
3、常见的电压值：家庭电路的电压：
V；一节干电池的电压：
V；对人体安全的电压：
V。
4、电压表的符号：
。
（1）、实验室电压表的量程和分度值：一：量程
V，分度值为
V；
二：量程
V，分度值为
V；
（2）、电压表要
在被测电路两端；
接线柱，靠近电源的正极，
接线柱，靠近电源的负极；测量时，电压不能超过电压表的
；在预先不能估测量程时，我们应选择
的量程，采用
的方法，估测使用电压表的量程。
二、电阻
1、
定义：导体对电流的
作用叫电阻，用字母
表示。
2、单位：国际单位是
，符号
。常用的单位还有：
，
。
3、电阻是导体本身的一种性质：导体的电阻，是由其自身的因素决定，而与其两端的
和通过的
大小无关。
4、决定电阻大小的因素：
，
，
和
。
三、串、并联电路中的电压关系。
1、串联电路中，电压的特点：串联电路中的总电压等于
，
即U串
=
。
2、并联电路中，电压的特点：并联电路中，各支路两端的电压都
，U并
=
。
3、电池的串联：电池串联后，总电压等于各节电池电压
。
四、滑动变阻器】
1、
原理：通过改变连入电路中，电阻线的
来改变电路中的电阻，从而改变电路中的
和
。
2、铭牌：如某滑动变阻器标有“80Ω
1A”的字样，“80Ω
”表示
，“1A”表示
。
3、接线方法：把滑动变阻器串联接入电路中，连接时，应接人
两个接线柱。
4、使用注意事项：在闭合开关前，应把滑动变阻器滑片
，目的是为了使电路中的电阻最大，电流最小，达到
的作用。
典型例题练习
1、李明同学在一次实验中，用电压表测量电压时，电压表的“—”接线柱已接入电路，在用0~15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（
）
A、直接接入c接线柱，然后读数；B、断开开关，接入c接线柱，闭合开关后读数。
C、直接接入b接线柱，然后读数；D、断开开关，接入b接线柱，闭合开关后读数。
2、在用电压表测电压时，采用0
~
3V的量程，测得点灯两端的电压为2.2V，采用0
~
15V的量程，测得点灯两端的电压为2.0V，那么点灯两端的电压为（
）
A、2.2V
B、2.0V
C、2.1V
D、无法确定
3、如图所示，是“探究串联电路中电压的关系”的实验电路图。
（1）、请用笔画线，代替导线，根据电路图连接实验电路（电压表测量L1两端的电压）
（2）、小明用电压表测量L1两端电压时，直接选用0
~
3V的量程，小东说这样不行，规范的操作方法应该是
。
（3）、在测量L1两端电压时，两灯突然熄灭，电压表示数为电压电压，出现此故障的原因可能是
。
（4）、测出L1两端电压后；再测L2两端电压时，小东同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。小东同学用上面的方法能否测出L2两端电压？
（填能或否），为什么？
。
4、如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同，a、b、d长度相同；
（1）、该实验是通过观察
的示数，间接比较导线电阻的大小；
（2）、选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的
有关；
（3）、选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的
有关；
（4）、选用导线
分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；
（5）、影响导体电阻大小的因素，除了上述因素外，还可能跟
有关。
（6）、在此实验中，我们采用了
研究方法。
