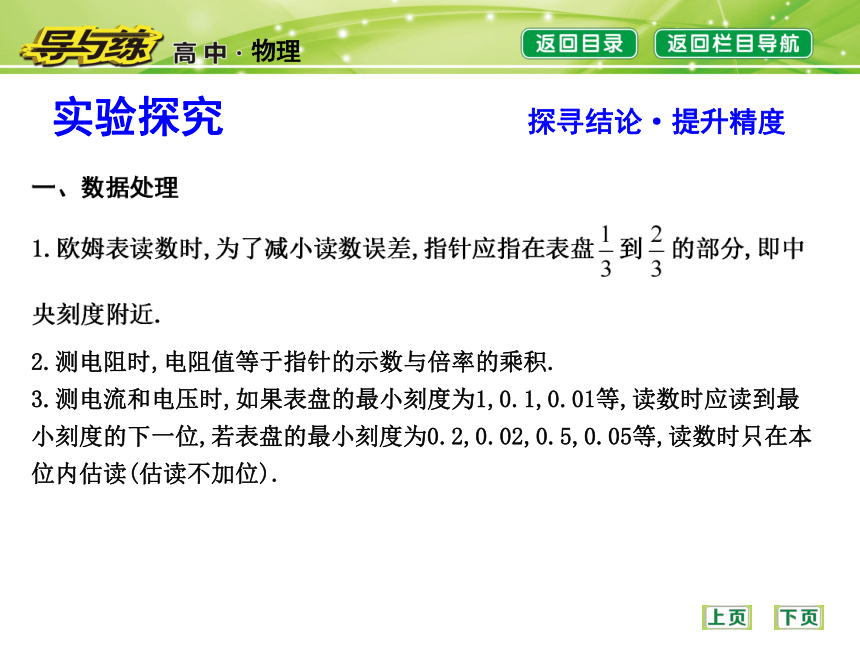

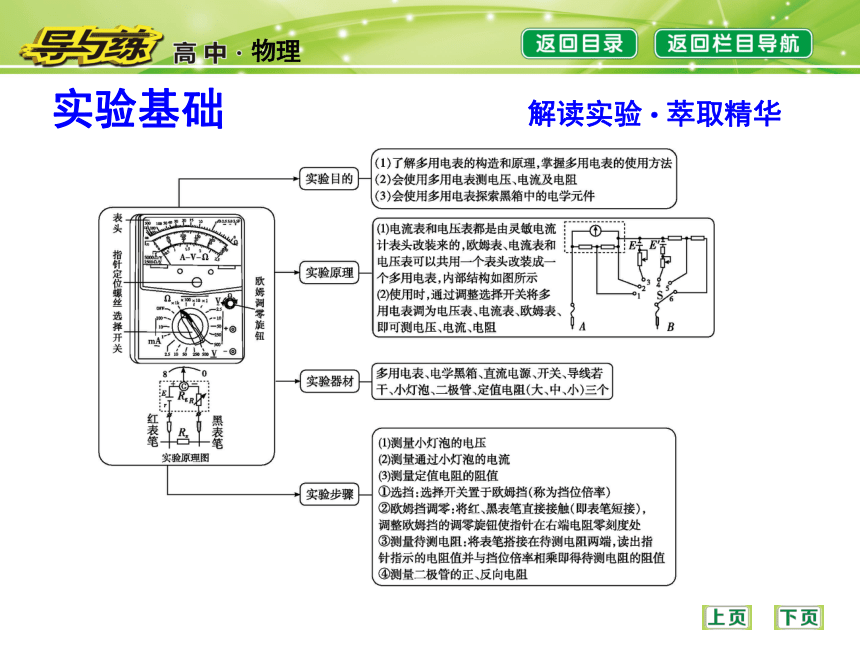

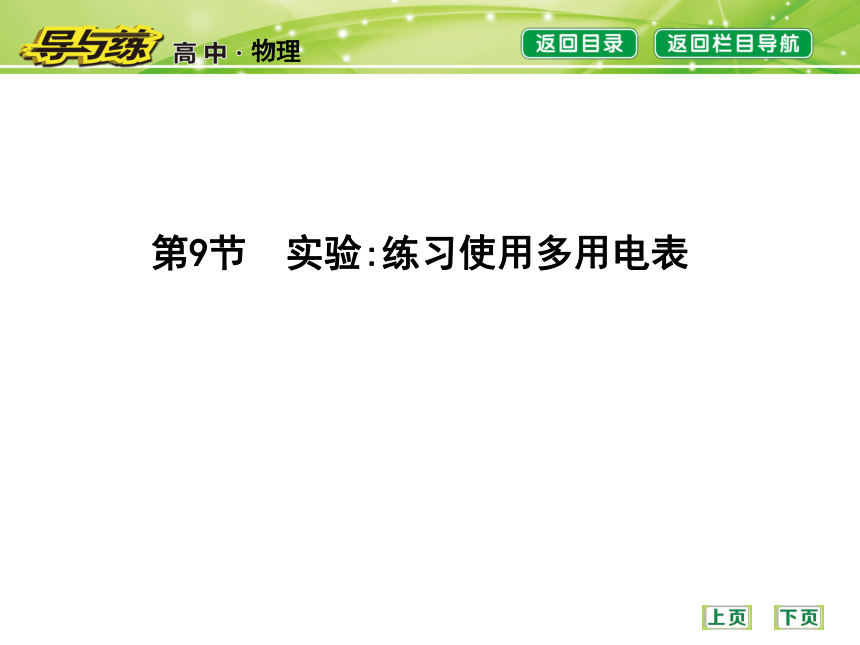

课件23张PPT。第9节 实验:练习使用多用电表实验基础实验探究典例研习实验基础 解读实验·萃取精华实验探究 探寻结论·提升精度2.测电阻时,电阻值等于指针的示数与倍率的乘积.

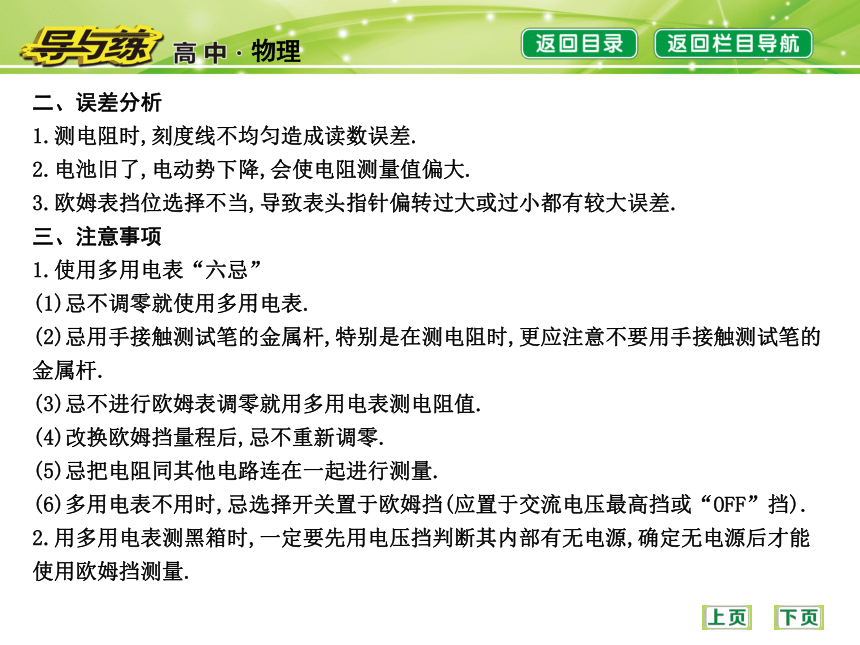

3.测电流和电压时,如果表盘的最小刻度为1,0.1,0.01等,读数时应读到最小刻度的下一位,若表盘的最小刻度为0.2,0.02,0.5,0.05等,读数时只在本位内估读(估读不加位).二、误差分析
1.测电阻时,刻度线不均匀造成读数误差.
2.电池旧了,电动势下降,会使电阻测量值偏大.
3.欧姆表挡位选择不当,导致表头指针偏转过大或过小都有较大误差.
三、注意事项
1.使用多用电表“六忌”
(1)忌不调零就使用多用电表.
(2)忌用手接触测试笔的金属杆,特别是在测电阻时,更应注意不要用手接触测试笔的金属杆.
(3)忌不进行欧姆表调零就用多用电表测电阻值.
(4)改换欧姆挡量程后,忌不重新调零.
(5)忌把电阻同其他电路连在一起进行测量.
(6)多用电表不用时,忌选择开关置于欧姆挡(应置于交流电压最高挡或“OFF”挡).
2.用多用电表测黑箱时,一定要先用电压挡判断其内部有无电源,确定无电源后才能使用欧姆挡测量.(教师参考)

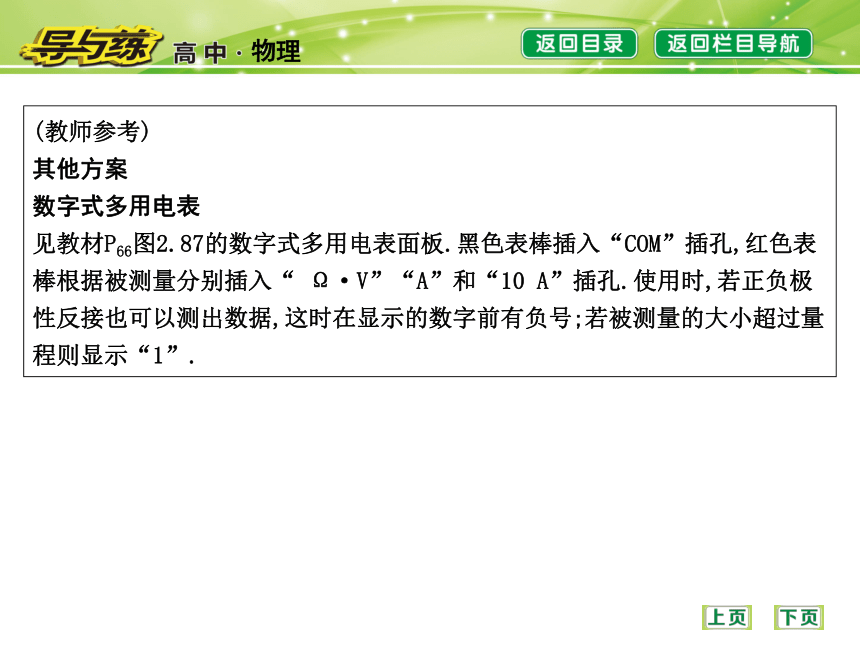

其他方案
数字式多用电表

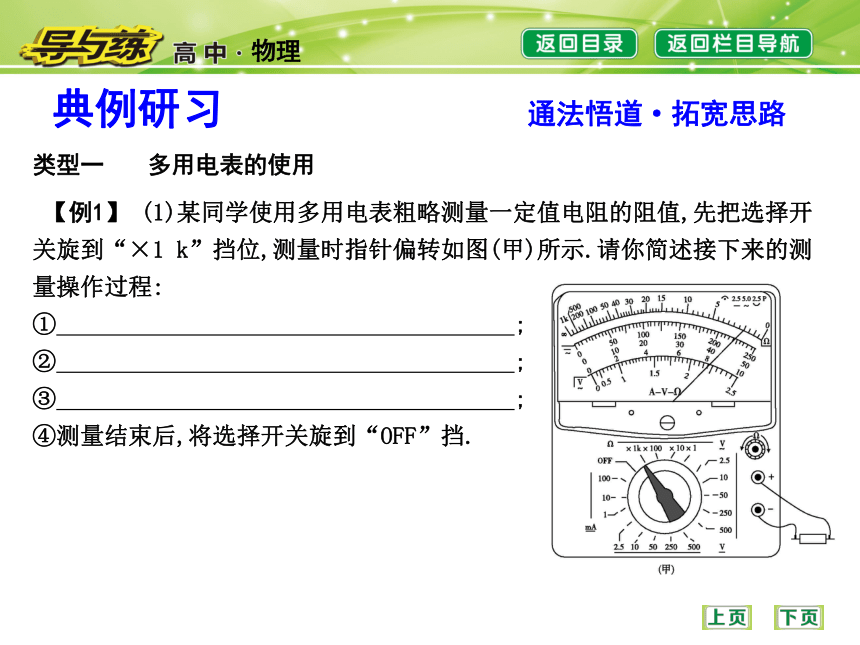

见教材P66图2.87的数字式多用电表面板.黑色表棒插入“COM”插孔,红色表棒根据被测量分别插入“ Ω·V”“A”和“10 A”插孔.使用时,若正负极性反接也可以测出数据,这时在显示的数字前有负号;若被测量的大小超过量程则显示“1”.典例研习 通法悟道·拓宽思路类型一多用电表的使用 【例1】 (1)某同学使用多用电表粗略测量一定值电阻的阻值,先把选择开关旋到“×1 k”挡位,测量时指针偏转如图(甲)所示.请你简述接下来的测量操作过程:
① ;?
② ;?
③ ;?

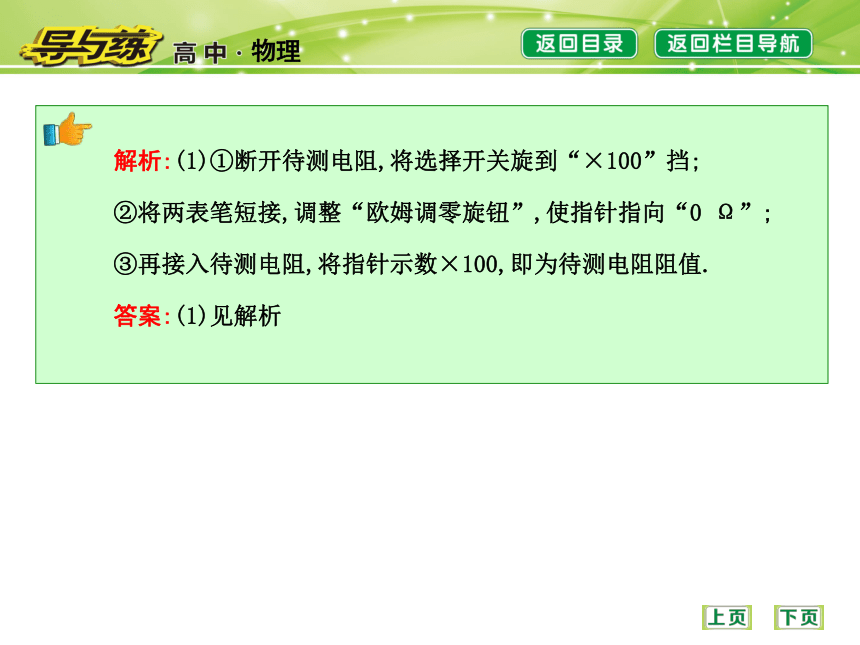

④测量结束后,将选择开关旋到“OFF”挡.解析:(1)①断开待测电阻,将选择开关旋到“×100”挡;
②将两表笔短接,调整“欧姆调零旋钮”,使指针指向“0 Ω”;
③再接入待测电阻,将指针示数×100,即为待测电阻阻值.

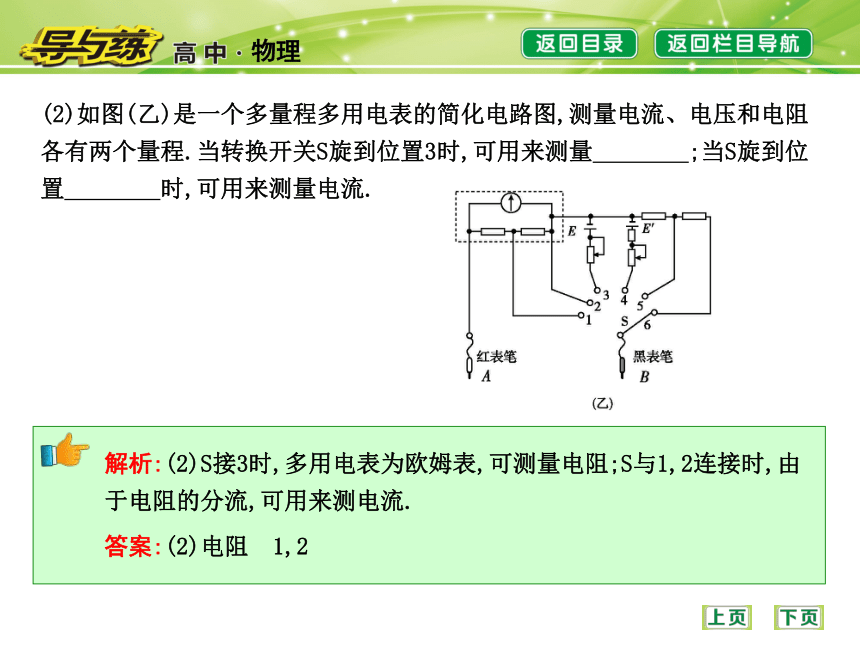

答案:(1)见解析(2)如图(乙)是一个多量程多用电表的简化电路图,测量电流、电压和电阻各有两个量程.当转换开关S旋到位置3时,可用来测量 ;当S旋到位置 时,可用来测量电流.?解析:(2)S接3时,多用电表为欧姆表,可测量电阻;S与1,2连接时,由于电阻的分流,可用来测电流.答案:(2)电阻 1,2规律方法 用多用电表测电阻时,要选择合适的倍率,同时必须在换挡后进行欧姆调零,测量结果=读数×倍率.类型二多用电表读数 【例2】 如图所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡测电阻时,指针指示如图所示,则:
(1)所测电阻的阻值为 Ω;如果要用此多用电表测量一个阻值约为2.0×
104 Ω的电阻,为了使测量结果比较精确,应选用的欧姆挡位是 (选填“×10”“×100”或“×1 k”).解析:(1)欧姆表读数:对应最上一行刻度值为15,倍率为“×100”,读数为1.5×103 Ω;测2.0×104 Ω电阻时应选“×1 k”的欧姆挡.答案:(1)1.5×103 ×1 k(2)用此多用电表进行测量,当选用量程为50 mA的电流挡测量电流时,指针指于图示位置,则所测电流为 mA;当选用量程为250 mA的电流挡测量电流时,指针指于图示位置,则所测电流为 mA.?
(3)当选用量程为10 V的电压挡测量电压时,指针也指于图示位置,则所测电压为 V.解析:(2)选50 mA直流电流挡,则每一大格表示10 mA,每一小格表示1 mA,测量的精确度为1 mA,应估读到0.1 mA(此时为1/10估读),指针对应的读数为30.8 mA;选择量程为250 mA的电流挡,则每一大格表示50 mA,每一小格表示5 mA,测量的精确度为5 mA,应估读到1 mA(此时为1/5估读),指针对应的读数为154 mA.
(3)选择10 V电压挡,则每一大格表示2 V,每一小格表示0.2 V,测量的精确度为0.2 V,应估读到0.1 V(此时应为1/2估读),指针对应的读数为6.0 V.答案:(2)30.8 154 (3)6.0规律方法 (1)测电阻时,电阻值等于指针的示数与倍率的乘积,指针示数的读数一般读两位有效数字.
(2)测电流和电压时,如果表盘的最小刻度为1,0.1,0.01等,读数时应估读到最小刻度的下一位;若表盘的最小刻度为0.2,0.02,0.5,0.05等,读数时只在本位内估读(估读不加位).类型三用多用电表检查电路故障【例3】 如图所示是某同学连接的实验实物图,合上开关后,
发现A,B灯都不亮.他采用下列两种方法检查故障.
(1)用多用电表的直流电压挡进行检查:
①选择开关应置于下列量程的 挡.(用字母序号表示)?
A.2.5 V B.10 V C.50 V D.250 V
②在测试a,b间直流电压时,红表笔应接触 .(填“a”或“b”)?
③该同学测试结果如下表所示,根据测试结果,可以判定故障是 .(假设只有下列中的某一项故障)?
A.灯A断路 B.灯B短路 C.c,d段断路 D.d,f段断路解析:(1)①总电动势为6 V,故选10 V量程即可.②红表笔接高电势,即a端.③综合判断:用电器两端有电压为断路,无电压为短路或完好,电源两端无电压为损坏,有电压为完好,故选D.答案:(1)①B ②a ③D(2)用欧姆挡检查:
①测试前,应将开关S (填“断开”或“闭合”).?
②测量结果如下表所示,由此可以断定故障是 .?
A.灯A断路 B.灯B断路
C.灯A,B都断路 D.d,e间导线断路解析:(2)①测电阻前应断开开关(断开电源).②c,d间有阻值,说明灯A完好;d,e间无电流(电阻∞),说明d,e间断路;e,f间有阻值,说明B灯完好.选D.答案:(2)①断开 ②D规律方法 用多用电表的电压挡测量电压时,一定要先从量程大的电压挡开始测量,在满足量程的条件下,量程越小越好,这样可以使示数明显,减小测量误差.在用电压挡去判断断路时,无示数,说明测量点等电势,即电路是通路,否则测量点间肯定有断路.在用欧姆挡去测量判断断路时,首先要断开测量电路,然后再进行测量,如有示数,则测量点间是通路,无示数则为断路.类型四电学黑箱的探测【例4】 如图(甲)所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测.
(1)在使用多用电表前,发现指针不在左边“0”刻度
线处,应先调整图(乙)中多用电表的 (选填
“A”“B”或“C”).?解析:(1)多用电表使用前应进行机械调零,机械调零装置为A.答案:(1)A(2)在用多用电表的直流电压挡探测黑箱a,b接点间是否存在电源时,一表笔接a,另一表笔应 (选填“短暂”或“持续”)接b,同时观察指针偏转情况.?解析:(2)使用多用电表进行测量时,为保证电表不被损坏往往要进行试触,即让两表笔进行短暂接触,观察指针偏转情况,若持续接触则有可能损坏电表.答案:(2)短暂 (3)在判定黑箱中无电源后,将选择开关旋至“×1”挡,调节好多用电表,测量各接点间的阻值.测量中发现,每对接点间正反向阻值均相等,测量记录如下表.两表笔分别接a,b时,多用电表的示数如图(乙)所示.
请将记录表补充完整,并画出一种可能的电路.解析:(3)黑箱中无电源且每对接点间正反阻值相等,由多用电表读数可知所缺数据为5.0 Ω,由a,b间电阻为5.0 Ω,a,c间为10.0 Ω,b,c间为15.0 Ω知,电路为a,b间5.0 Ω的电阻与a,c间10.0 Ω的电阻串联而成,电路图如图所示.答案:(3)5.0 电路图见解析图规律方法 检查电路故障的基本思路点击进入课时训练谢谢观赏！
