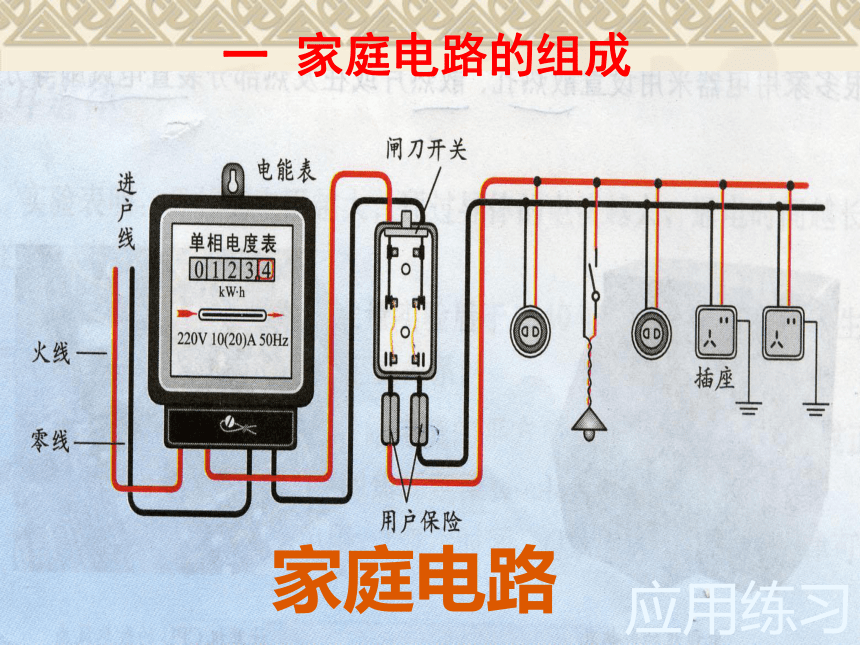

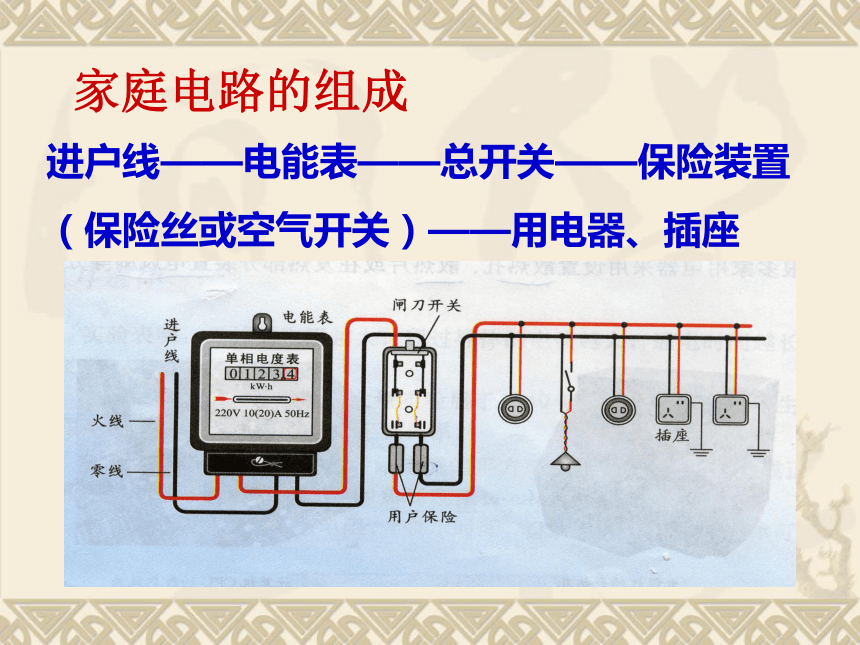

生活用电一 家庭电路的组成家庭电路应用练习家庭电路的组成进户线——电能表——总开关——保险装置
（保险丝或空气开关）——用电器、插座火线和零线火线跟地之间的电压—220V
零线跟地之间的电压—0V

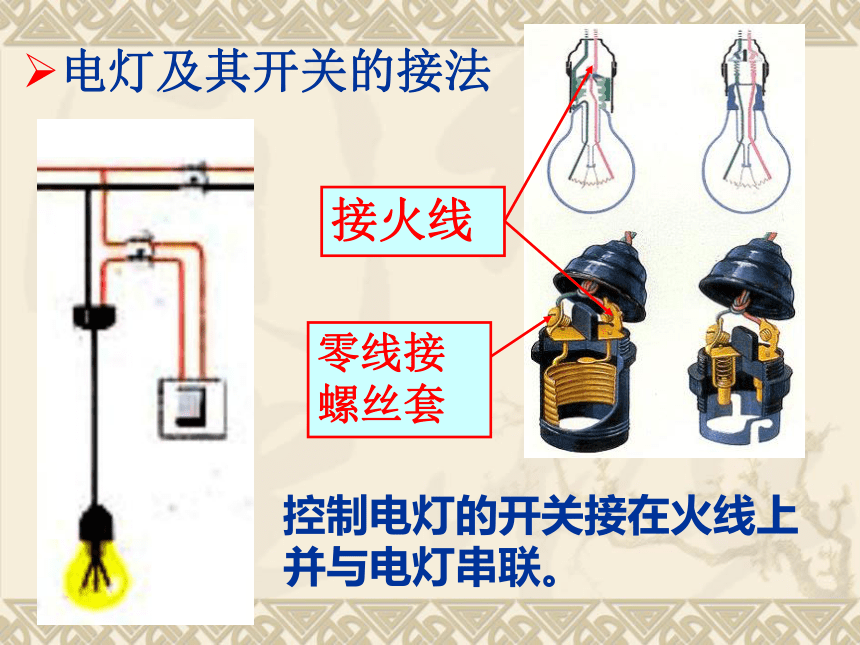

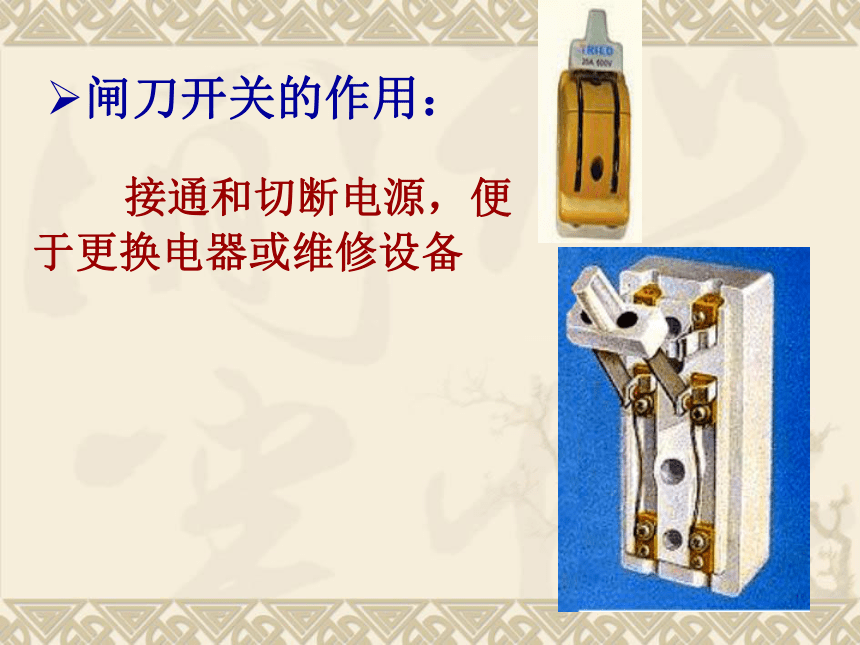

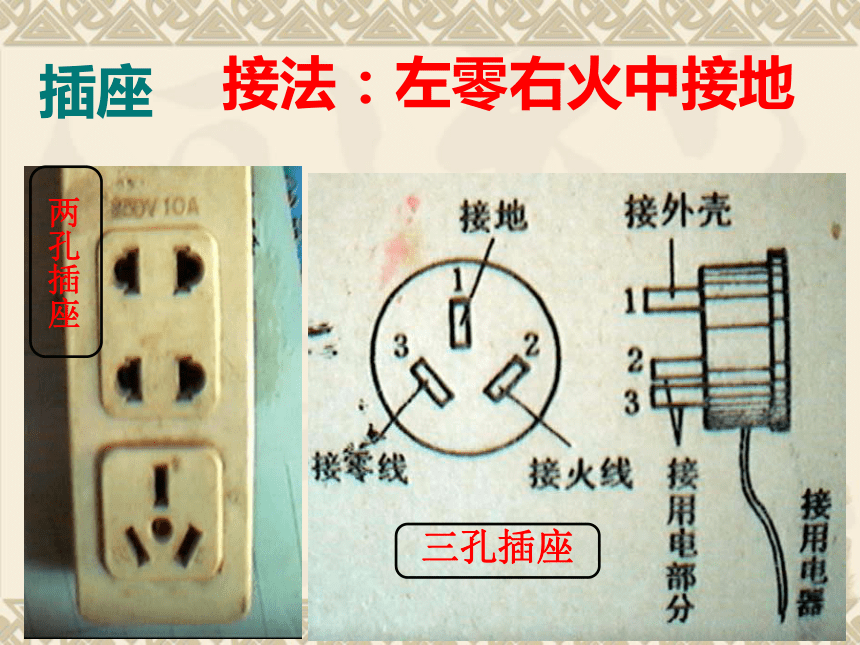

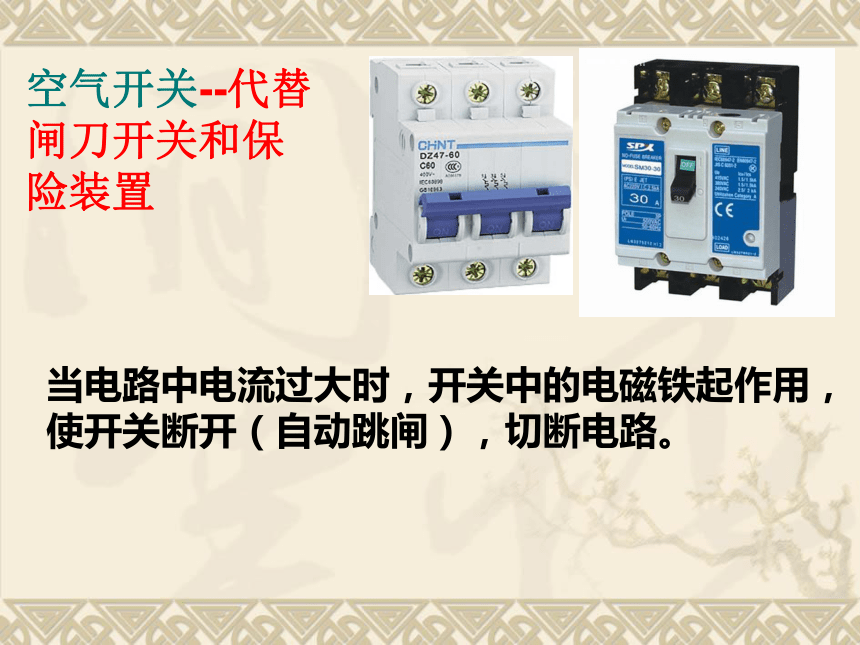

火线跟零线之间的电压—220V闸刀开关的作用： 接通和切断电源，便于更换电器或维修设备空气开关--代替闸刀开关和保险装置当电路中电流过大时，开关中的电磁铁起作用，使开关断开（自动跳闸），切断电路。电灯及其开关的接法控制电灯的开关接在火线上并与电灯串联。插座 两孔插座三孔插座接法：左零右火中接地 为什么用电器的金属外壳一定要接地？ 当用电器漏电时（外壳与火线连通），漏电电流直接流入大地，防止发生触电事故。1.我国规定：家庭电路的电压为220V.2.家庭电路中各用电器之间是并联的.3.开关与电灯要串联并接在火线上.5.三孔插座接法—左零右火中接地.4.用电器的金属外壳必须接地.家庭电路中电流过大的原因：
⑴总功率过大 ⑵短路保险丝
接在火线上
特点：电阻率较大，熔点较低。
作用：当电流过大时，自动熔断，切断电路.1、安全电压 安全用电2、测电笔辨别火线和零线的工具使用方法不高于36V的电压1、手指按住笔卡或抵 住上 端的金属帽，笔尖接触带电体。若氖管发红光，则带电体与火线连通。
2、注意事项:手指千万不要碰到笔尖！安全用电的原则:不靠近高压带电体，不接触低压带电体。不弄湿用电器，
不损坏绝缘皮。3、触电种类　单线触电
　双线触电　　　　　　　双线触电单线触电1.小明同学寒假在家看电视时，为了取暖，便将一个电暖气拿出来。当他将插头插入插座中时，听到“啪”的一声，电视机和电灯都熄灭了……这个现象会导致的结果是：A. 电视机烧坏了 B. 电暖气烧坏了
C. 空气开关跳闸了 D. 灯丝烧断了2、在生活中，我们会遇到这些情况：
(1)开关中的两个线头相碰；（2）插头中的两个线头相碰（3）电路中增加了大功率的用电器（4）户外输电线绝缘皮损坏 在上述情况中，可能引起家庭电路中保险丝熔断的是A.（1）（2）（3） B.（2）（3）
C.（2）（4） D.（1）（4）3．洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（　　）
A．家用电器消耗的电能会增加
B．人接触家用电器外壳时有可能发生触电事故
C．家用电器的使用寿命会缩短
D．家用电器不能正常工作
4．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图8-12所示．当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路 ;（2）L0正常发光，说明该支路 ;(3)L0发光呈暗红色，说明该支路 .断路短路正常5.下列家庭电路中不符合要求的是6.【10莱芜】关于家庭电路，下列说法正确的是
A．空气开关“跳闸”不一定是出现了短路
B．电灯的开关必须接在零线与电灯之间
C．工作时的电冰箱和电视机可以是串联的
D．工作的用电器越多，总电阻越大7.【10烟台】电灯L和开关S，图中元件的接法画错了的是
A、电灯L B、插座1
C、插座2 D、开关S
