5.2视图+第2课时

课件10张PPT。第五章 投影与视图第2节 视图-简单组合体的三视图（２）

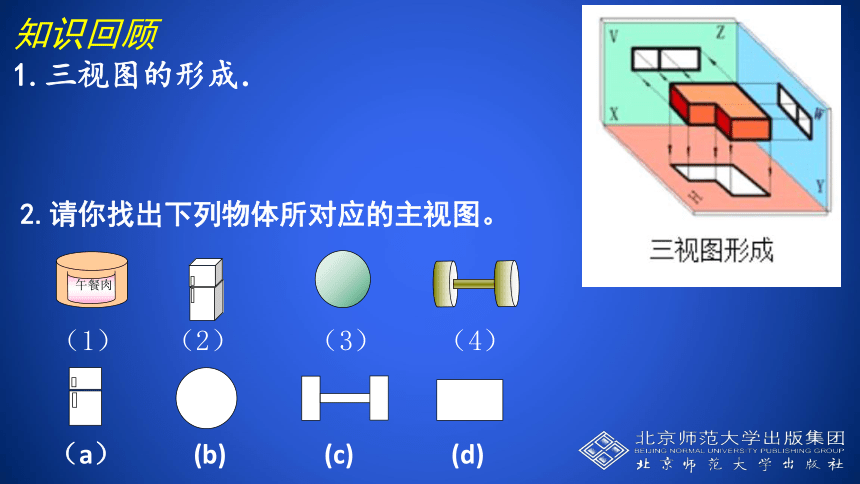

知识回顾2.请你找出下列物体所对应的主视图。 （1） （2） （3） （4）

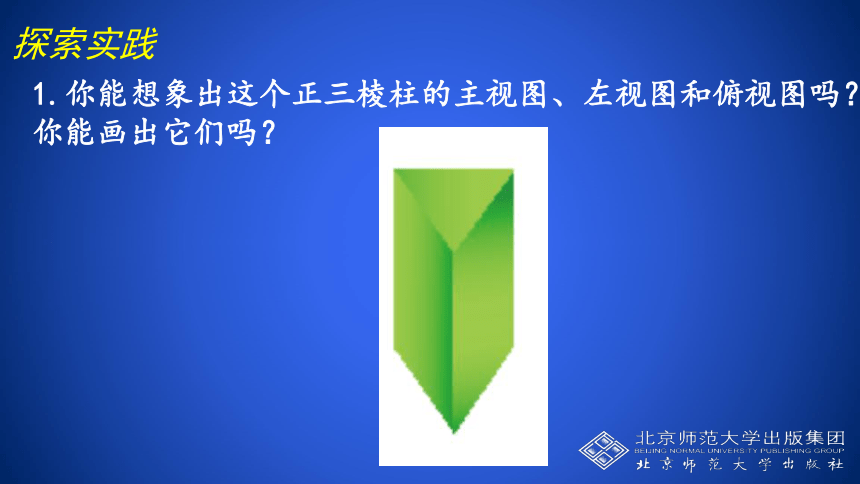

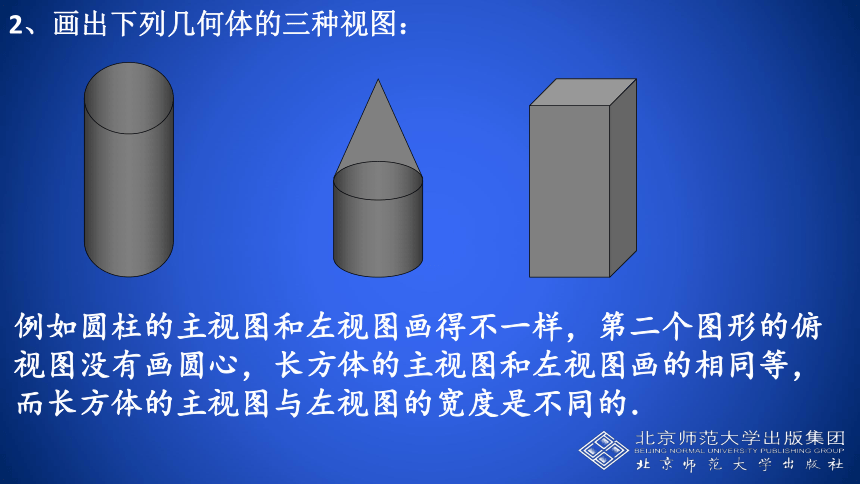

（a） (b) (c) (d) 1.三视图的形成．2、画出下列几何体的三种视图：例如圆柱的主视图和左视图画得不一样，第二个图形的俯视图没有画圆心，长方体的主视图和左视图画的相同等，而长方体的主视图与左视图的宽度是不同的．探索实践你能想象出这个正三棱柱的主视图、左视图和俯视图吗？你能画出它们吗？2.小亮画出了这个几何体的三视图，你同意他的画法吗？1.你能想象出这个正三棱柱的主视图、左视图和俯视图吗？你能画出它们吗？3.你所画的主视图与俯视图中有哪些部分对应相等？主视图与左视图中有哪些部分对应相等？左视图与俯视图呢？主视图反映长和高，
俯视图反映长和宽，
左视图反映高和宽.
因此在画三种视图时，对应部分的长度要相等，而且通常把俯视图画在主视图下面，把左视图画在主视图右面．1.画出如图所示的四棱柱的主视图、左视图和俯视图
2.以小组为单位交流四棱柱的三视图，看看谁画的最正确，并派代表向全班展示，说明画四棱柱三种视图的注意事项．解：注意：（1） 看不见的棱应用虚线，看得见的棱用实线，边框都是实线；
　　（2） 主视图中两条虚线应与俯视图中四边形的两个顶点对齐；
　　（3） 左视图中间的实线与左边实线的距离应等于俯视图中两条虚线间的距离；
　（4） 在画图时最好先画俯视图，再根据俯视图画主视图和左视图．做一做下图是底面为等腰直角三角形的俯视图，画出他们的主视图和左视图，并与同伴进行交流．课堂小结１.本节课我们主要学习了哪些内容？
2.三种视图时应注意的问题有哪些？
画简单组合体的三种视图．主视图反映长和高，
俯视图反映长和宽，
左视图反映高和宽.
因此在画三种视图时，对应部分的长度要相等，而且通常把俯视图画在主视图下面，把左视图画在主视图右面．看不见的棱应用虚线，看得见的棱用实线，边框都是实线课后作业：P140习题 5.4、3.4
