5.1投影 第2课时 课件

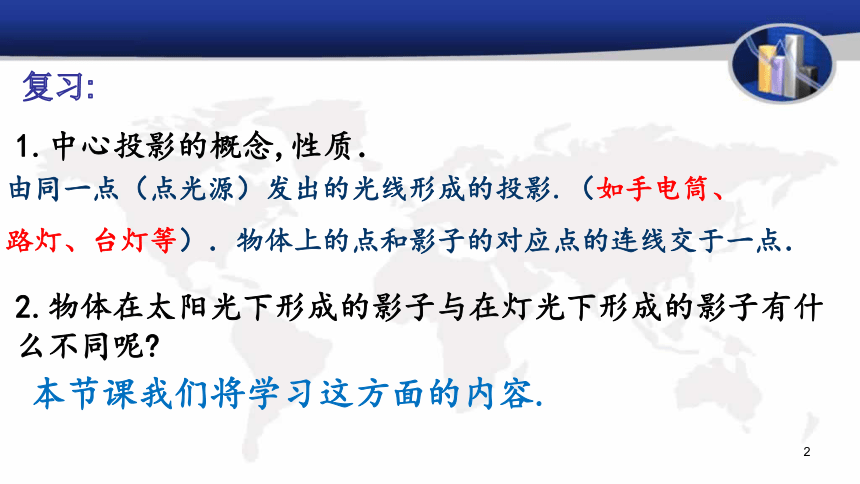

课件22张PPT。5.1.2 投影 2复习:1.中心投影的概念,性质．2.物体在太阳光下形成的影子与在灯光下形成的影子有什么不同呢?由同一点（点光源）发出的光线形成的投影.（如手电筒、

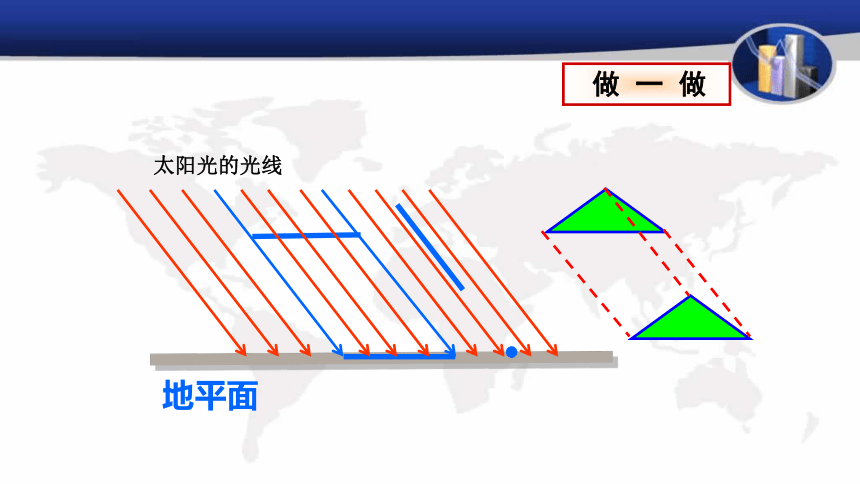

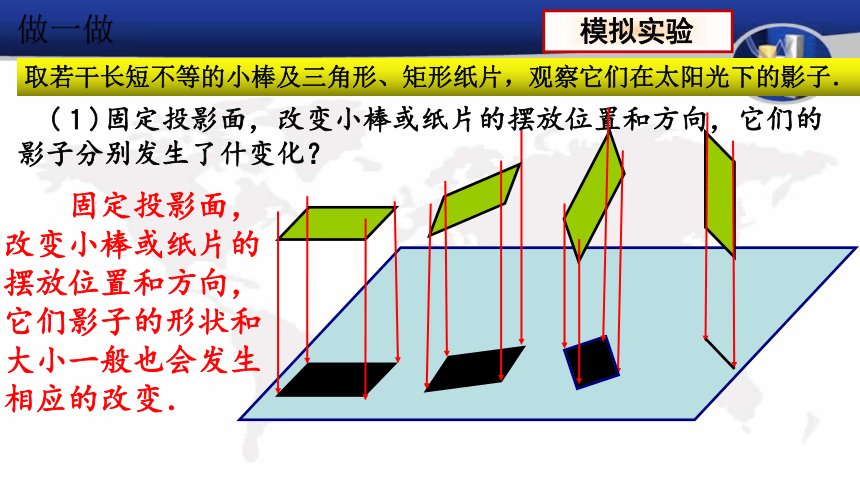

路灯、台灯等）．物体上的点和影子的对应点的连线交于一点．本节课我们将学习这方面的内容. 做 一 做　　因为太阳离我们非常遥远，所以太阳光线可以看成平行光线，像这样的光线所形成的投影称为平行投影 . 平行投影　(１)固定投影面，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什变化？ 模拟实验做一做取若干长短不等的小棒及三角形、矩形纸片，观察它们在太阳光下的影子．　　固定投影面，
改变小棒或纸片的
摆放位置和方向，
它们影子的形状和
大小一般也会发生

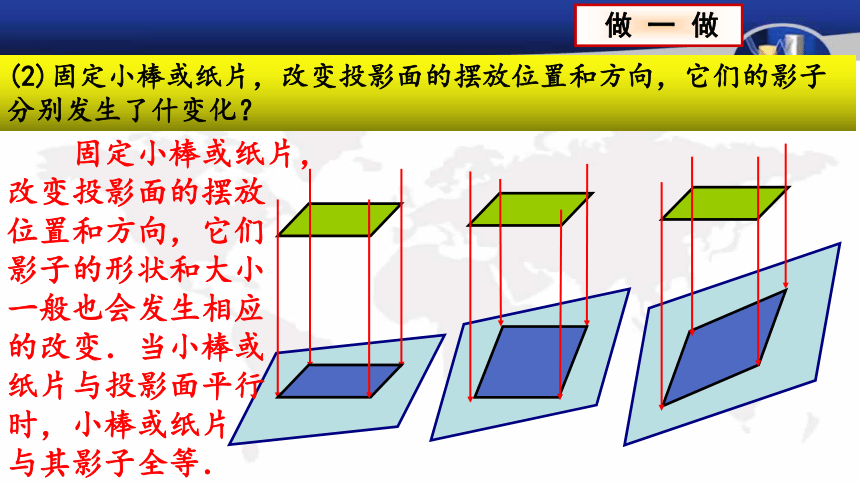

相应的改变．(2)固定小棒或纸片，改变投影面的摆放位置和方向，它们的影子分别发生了什变化？ 做 一 做　　固定小棒或纸片，
改变投影面的摆放
位置和方向，它们
影子的形状和大小
一般也会发生相应
的改变．当小棒或
纸片与投影面平行
时，小棒或纸片
与其影子全等．图５-4（1）（2）表示的都是平行投影，
其中图５-4（2）中的平行光线与投影面垂直，这种投影称为正投影；(１)中的平行光线均倾斜于投影面的投影称为斜投影.

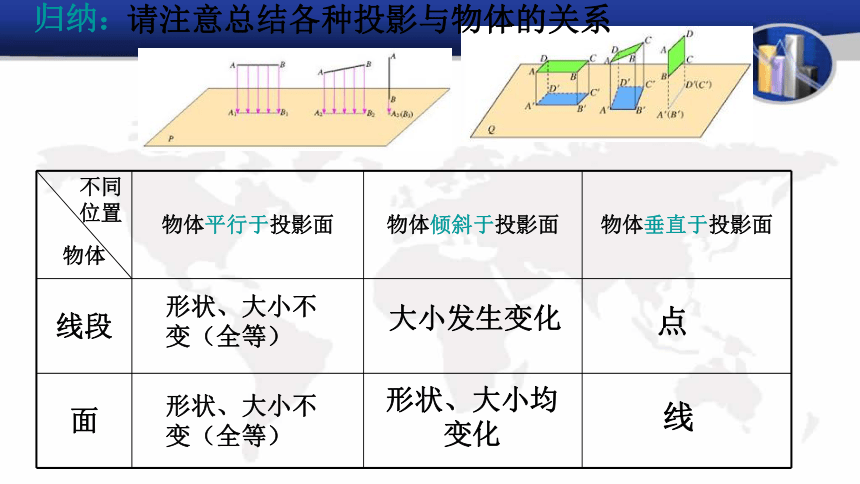

图５－４归纳：不同位置形状、大小不变（全等）大小发生变化点形状、大小不变（全等）形状、大小均变化线请注意总结各种投影与物体的关系9（ 1 ）地球是自西向东自转；
（ 2 ）太阳是东升西落
（ 3 ）东南西北是以你人为中心顺时针排列的.根据上述知识，你能请按照时间的先后顺序(早,中,晚)排列太阳光在一天内的照射方向,照射状态,和影子变化情况吗?从早晨到傍晚，太阳光照射方向：东→东南→南→西南→西南西物体影子的指向：西→西北→北→东北→东物体影子的长度变化是：长→短→最短→短→长 下图中的三幅图是在我国北方某地某天上午不
同时刻的同一位置拍摄的.
（1）在三个不同的时刻,同一棵树的影子长度不同,请你将它们按拍摄的先后顺序进行排列,并说明你的理由. 议 一 议顺序为：丙 →乙 → 甲（甲）(乙)(丙) （2）在同一时刻,大树和小树的影子与它们的高度之间有什么关系?与同伴进行交流. 在同一时刻,大树的高度与其影长之比等于小树高度与其影长之比.
议 一 议甲乙解：：（1）如图，连接DD'，过点E作DD'的平行线，交 AD'所在的直线于点E'．BE'就是乙木杆的影子．E'例：某校墙边有甲、乙两根木杆，已知乙木杆的高度为 1.5 m．
（1）某一时刻甲木杆在阳光下的影子如图5-6所示．你能画出此时乙木杆的影子吗？图5－6（2）当乙杆移动到什么位置时,其影子刚好不落在墙上?（2）平移由乙木杆、乙木杆的影子和太阳光线所构成的图形（即△BEE'），直到乙木杆影子的顶端 E' 抵达墙根为止．E'图5－6DAD’EBE’甲乙例：某校墙边有甲、乙两根木杆，已知乙木杆的高度为1.5 m．
（3）在（2）的情形下，如果测得甲、乙木杆的影子长分别为1.24m和1m，那么你能求出甲木杆的高度吗？做一做（1）图4-9是两棵小树在同一时刻的影子，请在图中画出形成树影的光线．它们是太阳的光线还是灯光的光线？与同伴交流．由画图知两光线相交于一点，因此它们是灯光的光线.图5－9做一做（2）图5-10的影子是在太阳光下形成的还是在灯光下形成
的？画出同一时刻旗杆的影子（用线段表示），并与同伴交流这样做的理由．如图所示AB 就是旗杆的影子.AB图5－10秦老师是面向哪个方向跑步的？　　一天下午，秦老师先参加了校运动会200女子米比赛，
然后又参加了400女子米比赛，摄影师在同一位置拍摄了她两次比赛
的照片，你认为秦老师参加400米比赛的照片是哪一张？为什么？面向北第一张2.如图(1),中间是一盏路灯,周围有一圈栏杆,图（2）（3）
表示的是这些栏杆的影子，但没有画完．请你把图（2）（3）补充完整．随堂练习由物体及其影子去寻找光线：
平行光线 → 太阳光线
非平行光线→灯光光线达标测试1.在一个晴朗的上午，皮皮拿着一块正方形术板在阳光下
做投影实验，正方形木板在地面上形成的投影不可能是（ ）A2. 以下是我国北方某地一物体在阳光下，分上、中、下午不同时刻产生的影子.（1）观察到以上各图片的人是站在物体的南侧还是北侧？
（2）分别说出三张图片对应的时间是上午、中午，还是下午.
（3）为防止阳光照射，你在上、中、下午分别应站在A、B、C哪个区域？
考点点评：本题考查平行投影
的特点和规律．在不同时刻，物
体在太阳光下的影子的大小在变，
方向也在改变，就北半球而言，从早
晨到傍晚物体影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．(1)站在物体北侧．(2)图（1）是中午，图（2）是下午，图（3）是上午．(3)上午、中午、下午均选B区域．3.（1）一木杆按如图2所示的方式直立在地面上，请在图
中画出它在阳光下的影子（用线段表示）；
（2）图3是两根标杆及它们在灯光下的影子．请在图中画出光源的位置（用点表示），并在图中画出人在此光源下的影子．（用线段表示）．
