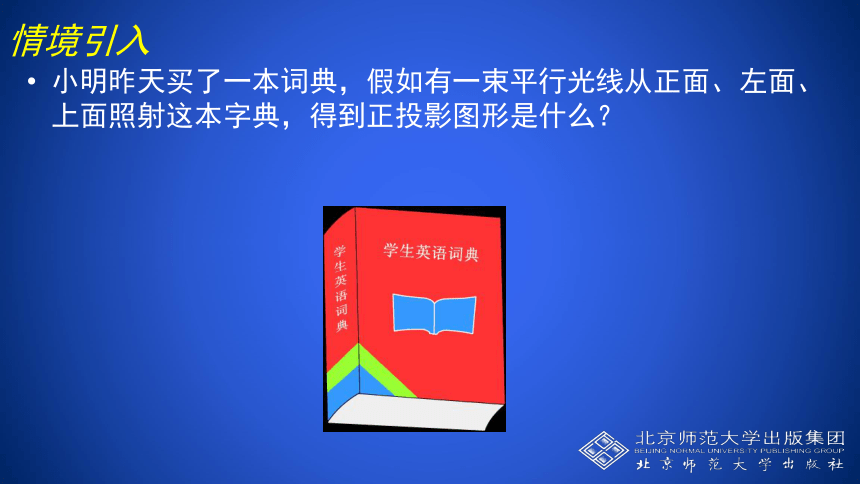

课件17张PPT。第五章 投影与视图第2节 视图-基本几何体的三视图(1） “横看成岭侧成峰,远近高低各不同”一句中,蕴含了怎样的数学道理?情境引入情境引入小明昨天买了一本词典，假如有一束平行光线从正面、左面、上面照射这本字典，得到正投影图形是什么？

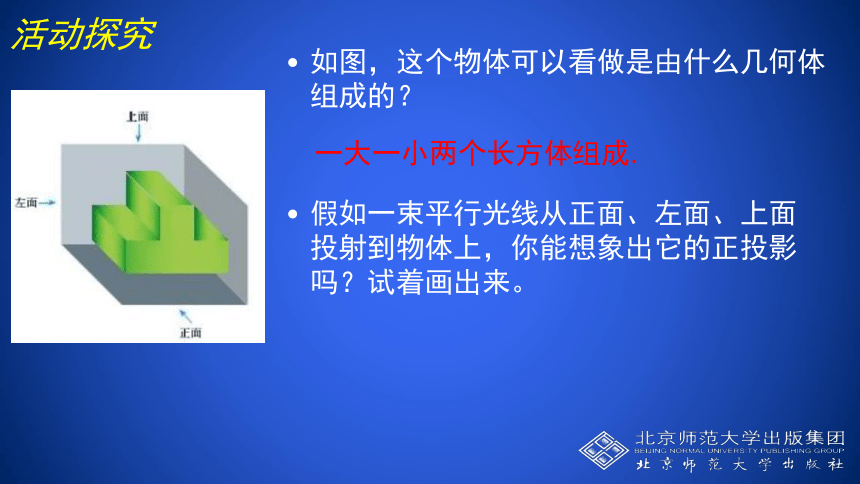

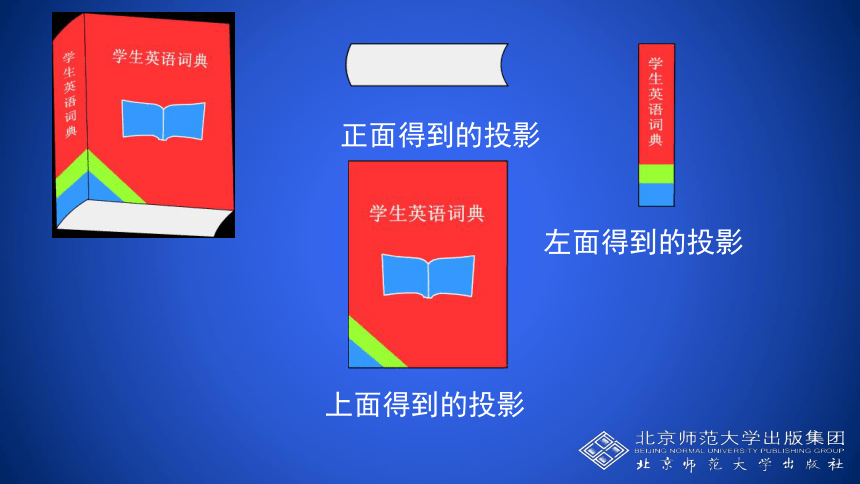

正面得到的投影左面得到的投影上面得到的投影如图，这个物体可以看做是由什么几何体组成的？ 假如一束平行光线从正面、左面、上面投射到物体上，你能想象出它的正投影吗？试着画出来。活动探究一大一小两个长方体组成.用正投影的方法绘制的物体在投影面上的图形，称为物体的视图.
从正面得到的视图叫做主视图（长、高）.
从左面得到的视图叫做左视图（宽、高）.
从上面得到的视图叫做俯视图（长、宽）.活动探究正面得到的视图左面得到的视图上面得到的主视图左视图俯视图合作学习下图中物体的形状分别可以看成什么样的几何体？圆锥圆柱球体合作学习你能找出下列几何体对应的主视图吗？
你能想象出它们的左视图和俯视图吗？
与同伴交流，请你试着画出来。 圆柱、圆锥和球的三种视图练习提高1.找出图中每一物品所对应的主视图 .
主视图左视图俯视图2.如图是一个蒙古包的照片，你认为它可以看成是那些几何
体的组合？你能画出该蒙古包的三种视图吗？3.“圆柱与球的组合体”如图所示，则它的三视图是( )A4.下图是“蒙牛”冰激凌模型图，它的三视图是( )B? 5.将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所 示的方式摆放在一起，他们可以看成是由什么几何体组成的？ 5.将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所 示的方式摆放在一起，他们可以看成是由什么几何体组成的？该组合体的主视图是（ ）D●圆柱、圆锥、球的三种视图
●简单组合体的三种视图
●谈谈你的收获和困惑课堂小结·布置作业（1）习题第1题。
（2）数学理解的第2题。
（3）请你自己观察你家里的一些日常生活
用品并尝试画出它的三视图，并与同伴进行
交流。
