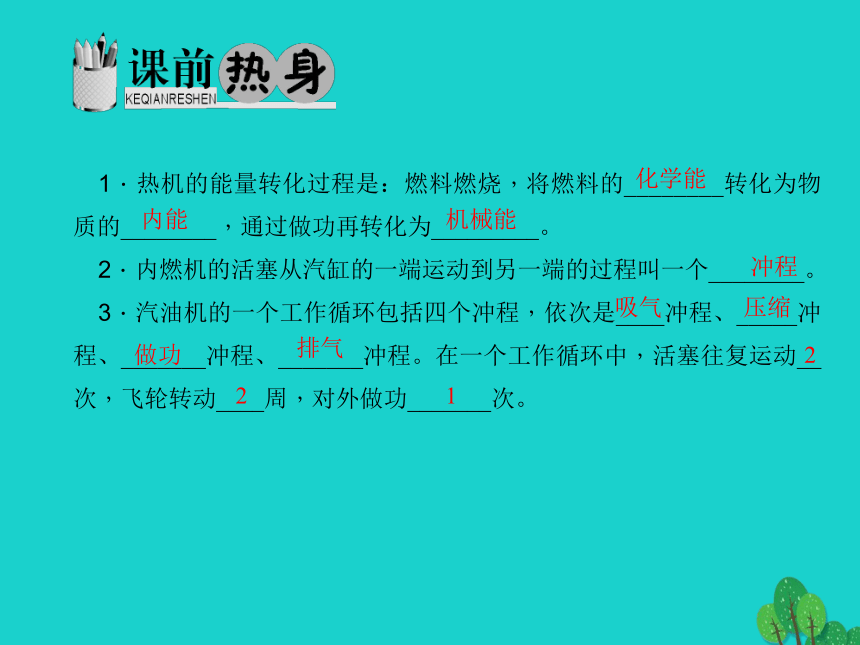

课件16张PPT。第1节　热　机1．热机的能量转化过程是：燃料燃烧，将燃料的________转化为物质的________，通过做功再转化为_________。
2．内燃机的活塞从汽缸的一端运动到另一端的过程叫一个________。
3．汽油机的一个工作循环包括四个冲程，依次是____冲程、_____冲程、_______冲程、_______冲程。在一个工作循环中，活塞往复运动__次，飞轮转动____周，对外做功_______次。化学能内能机械能冲程吸气压缩做功排气221知识点一　热　机
1．(2014，永州)下列机械不是热机(利用内能做功)的是( )
A．电动机 B．柴油机

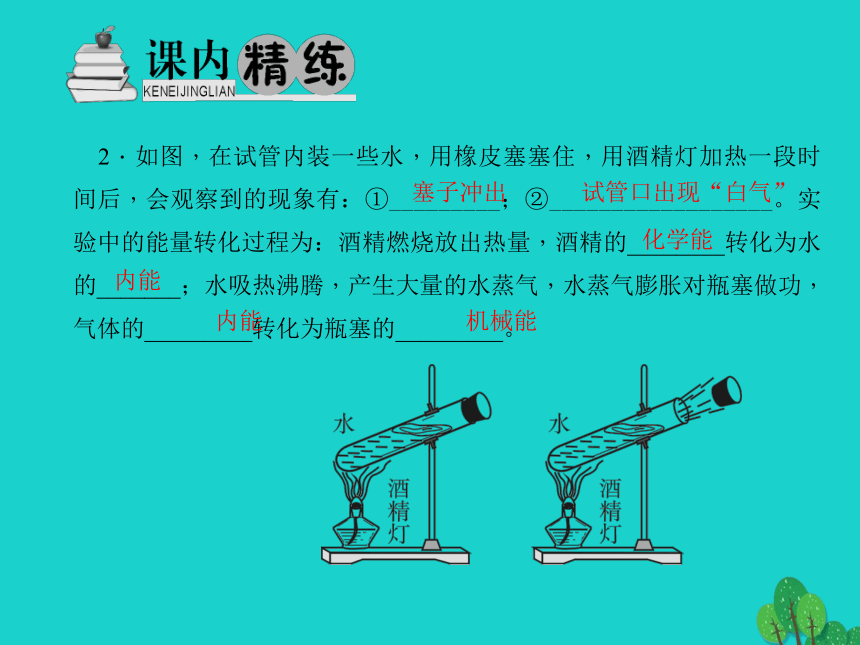

C．蒸汽机 D．汽油机A塞子冲出试管口出现“白气”2．如图，在试管内装一些水，用橡皮塞塞住，用酒精灯加热一段时间后，会观察到的现象有：①_________；②__________________。实验中的能量转化过程为：酒精燃烧放出热量，酒精的________转化为水的_______；水吸热沸腾，产生大量的水蒸气，水蒸气膨胀对瓶塞做功，气体的_________转化为瓶塞的_________。化学能内能内能机械能汽油与空气混合物向上知识点二　汽油机和柴油机

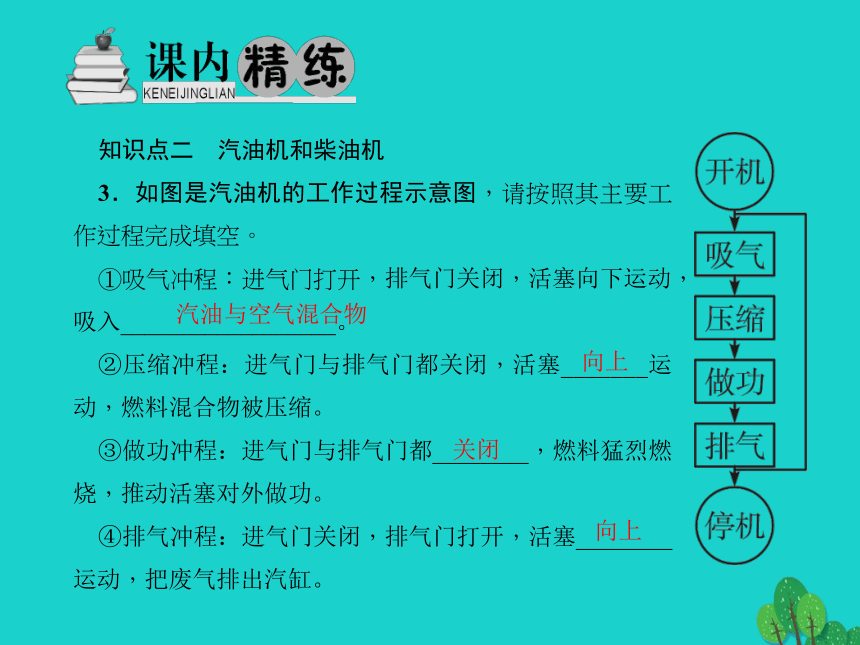

3．如图是汽油机的工作过程示意图，请按照其主要工作过程完成填空。
①吸气冲程：进气门打开，排气门关闭，活塞向下运动，吸入__________________。
②压缩冲程：进气门与排气门都关闭，活塞_______运动，燃料混合物被压缩。
③做功冲程：进气门与排气门都________，燃料猛烈燃烧，推动活塞对外做功。

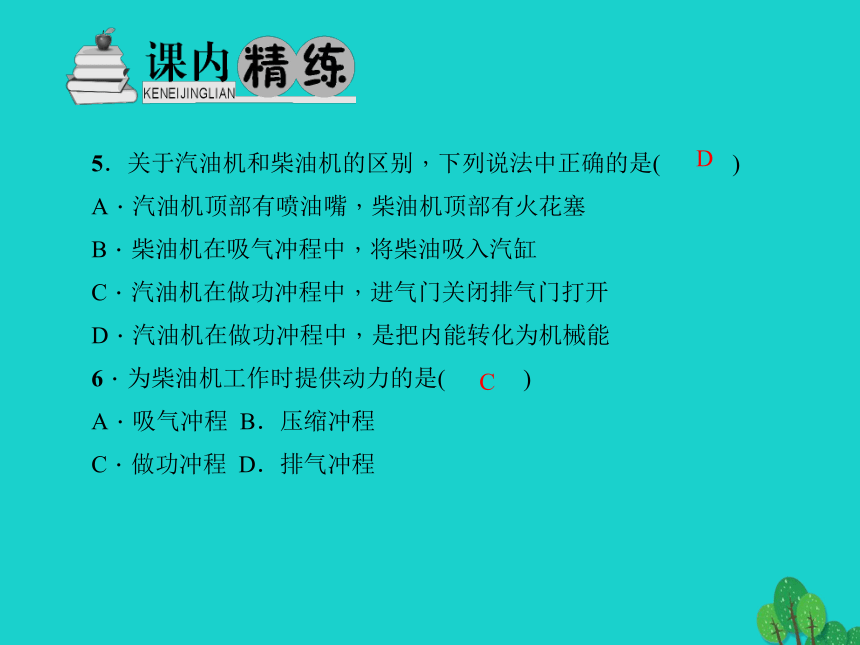

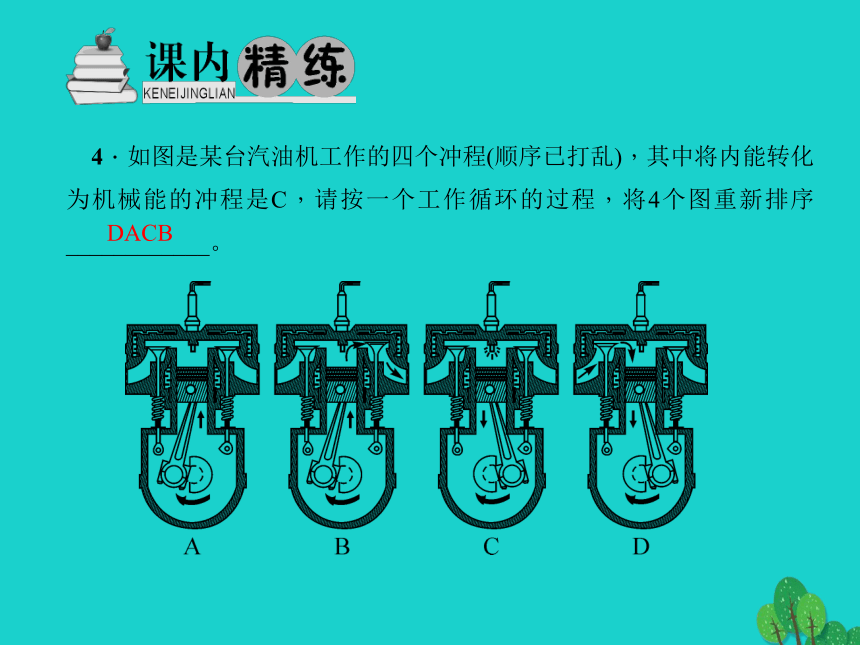

④排气冲程：进气门关闭，排气门打开，活塞________运动，把废气排出汽缸。关闭向上DACB4．如图是某台汽油机工作的四个冲程(顺序已打乱)，其中将内能转化为机械能的冲程是C，请按一个工作循环的过程，将4个图重新排序____________。D5．关于汽油机和柴油机的区别，下列说法中正确的是( )
A．汽油机顶部有喷油嘴，柴油机顶部有火花塞
B．柴油机在吸气冲程中，将柴油吸入汽缸
C．汽油机在做功冲程中，进气门关闭排气门打开
D．汽油机在做功冲程中，是把内能转化为机械能
6．为柴油机工作时提供动力的是( )
A．吸气冲程 B．压缩冲程
C．做功冲程 D．排气冲程CA7．一台单缸四冲程汽油机，它的转速是800 r/min，做功冲程工作时推动活塞一次做功1 500 J，那么这台汽油机的功率为( )
A．10 kW B．15 kW
C．20 kW D．1 200 kW1．(5分)如图所示是内燃机的某冲程工作示意图，以下改变内能方式与此相同的是( )
A．烤火取暖
B．搓手取暖
C．向手“哈气”取暖
D．用热水袋取暖B2．(5分)我们知道：多数汽油机是由吸气、压缩、做功、排气四个冲程的不断循环来连续工作的。关于压缩冲程的作用，下列说法正确的是( )
A．将废气排出缸外
B．完成对外做功
C．吸进汽油和空气的混合物
D．压缩燃料和空气的混合物D3．(5分)下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况。关于对图中①②③④的补充正确的是( )
A．①做功冲程 ②内能转化为机械能 ③压缩冲程 ④机械能转化为内能
B．①压缩冲程 ②内能转化为机械能 ③做功冲程 ④机械能转化为内能
C．①压缩冲程 ②机械能转化为内能 ③做功冲程 ④内能转化为机械能
D．①做功冲程 ②机械能转化为内能 ③压缩冲程 ④内能转化为机械能C4．(5分)单缸四冲程汽油机和柴油机工作时，下列哪个说法是正确的( )
A．完成一个工作循环，曲轴转动一周
B．吸气冲程汽缸吸进的物质，在汽油机中是汽油，柴油机中是柴油
C．做功冲程中的点火方式：汽油机是点燃式，柴油机是压燃式
D．压缩冲程中，汽油机对燃气产生的压强大，燃气升高的温度也比柴油机大C5．(5分)(易错题)一台四冲程内燃机飞轮转速为1 800 r/min，它1 s完成了( )
A．30个冲程做功15次
B．60个冲程做功15次
C．120个冲程做功30次
D．160个冲程做功80次B6．(25分)如图甲所示为四缸发动机工作原理图：内燃机通过连杆把四个汽缸的活塞连在一根曲轴上，并使各汽缸的做功冲程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别在做吸气、压缩和排气工作。
(1)有一台四缸发动机，其主要技术指标如下表所示：甲其中排量等于四个汽缸工作容积的总和，汽缸工作容积指活塞从上止点到下止点所扫过的容积，又称单缸排量，它取决于活塞的面积和活塞上下运动的距离(即冲程长)。转速表示每分钟曲轴或飞轮所转的周数。
①该发动机在1 s内做功_________J，单缸排量V＝________L。
②在每个做功冲程中，发动机做功W＝__________J。(2)在做功冲程里，燃气对活塞所做的功可表示为W＝pV，式中p表示燃气对活塞的压强，则p＝____________Pa。(1 L＝10－3 m3)1.2×1050.56001.2×106(3)如图乙所示为发动机在做功冲程中的示意图。下面给出了公式W＝pV的证明，请将推导过程补充完整(要求各表达式均用S、l或p表示)：
答：设活塞的面积为S，冲程长为l，燃气对活塞的压强为p，则燃气对活塞的压力F＝pS，燃气对活塞所做的功W＝_______，又根据数学知识可知发动机的单缸排量V＝Sl，故W＝_______。乙pSlpV
