【人教版】2016版九年级物理：15.3《串联和并联》ppt习题课件（含答案）

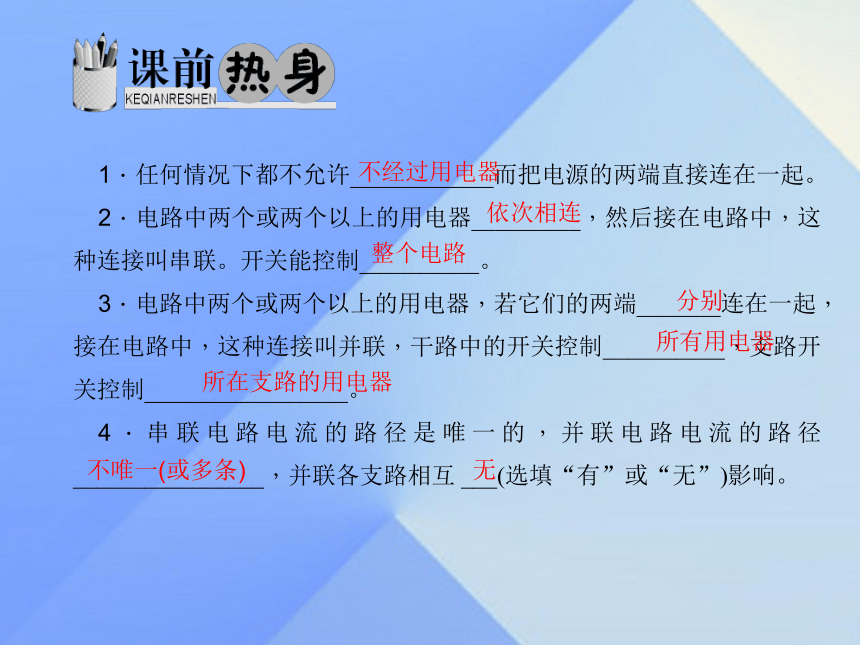

课件15张PPT。第3节　串联和并联1．任何情况下都不允许____________而把电源的两端直接连在一起。
2．电路中两个或两个以上的用电器_________，然后接在电路中，这种连接叫串联。开关能控制__________。
3．电路中两个或两个以上的用电器，若它们的两端_______连在一起，接在电路中，这种连接叫并联，干路中的开关控制__________，支路开关控制_________________。
4．串联电路电流的路径是唯一的，并联电路电流的路径________________，并联各支路相互 ___(选填“有”或“无”)影响。不经过用电器依次相连整个电路分别所有用电器所在支路的用电器不唯一(或多条)无知识点一　串联电路

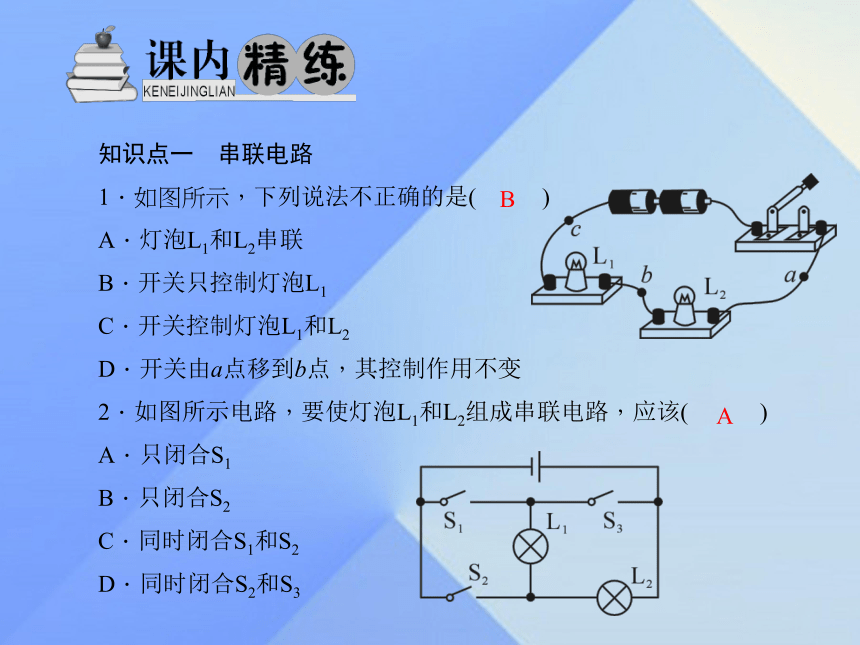

1．如图所示，下列说法不正确的是( )
A．灯泡L1和L2串联
B．开关只控制灯泡L1
C．开关控制灯泡L1和L2
D．开关由a点移到b点，其控制作用不变
2．如图所示电路，要使灯泡L1和L2组成串联电路，应该( )
A．只闭合S1　　　　
B．只闭合S2
C．同时闭合S1和S2　
D．同时闭合S2和S3BA3．请在下图中画出两灯串联的实物电路的接线图(要求导线不能交叉)。知识点二　并联电路

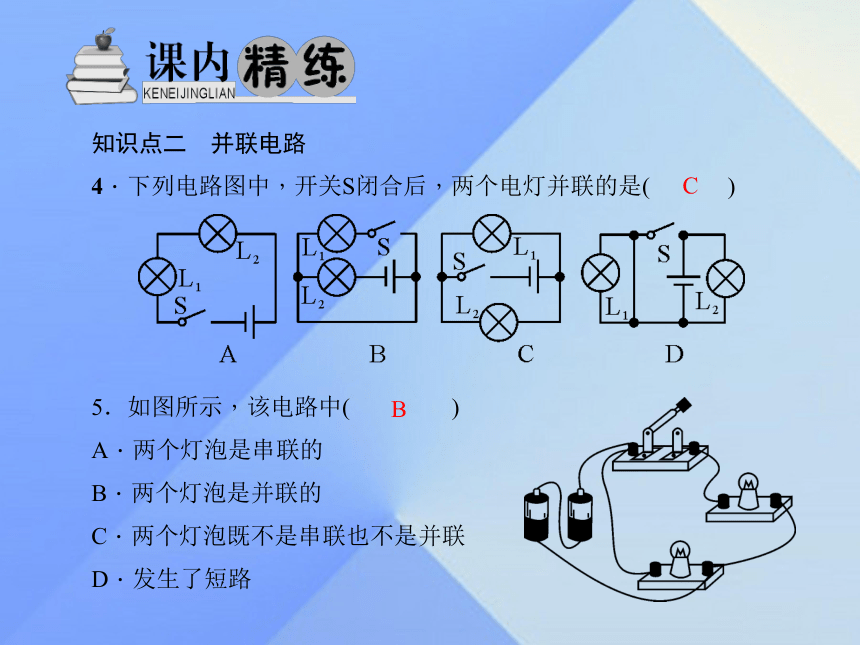

4．下列电路图中，开关S闭合后，两个电灯并联的是( )C5．如图所示，该电路中( )
A．两个灯泡是串联的
B．两个灯泡是并联的
C．两个灯泡既不是串联也不是并联

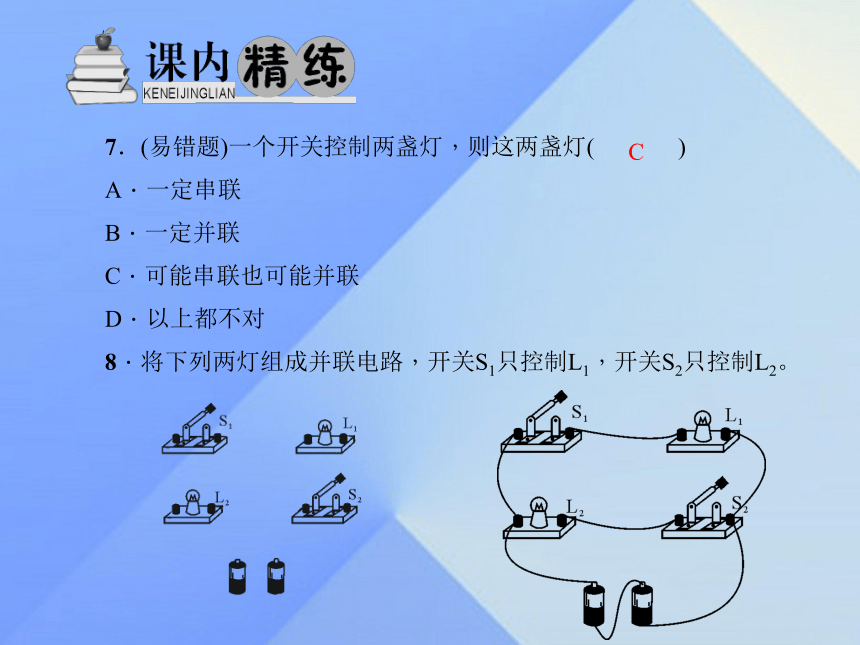

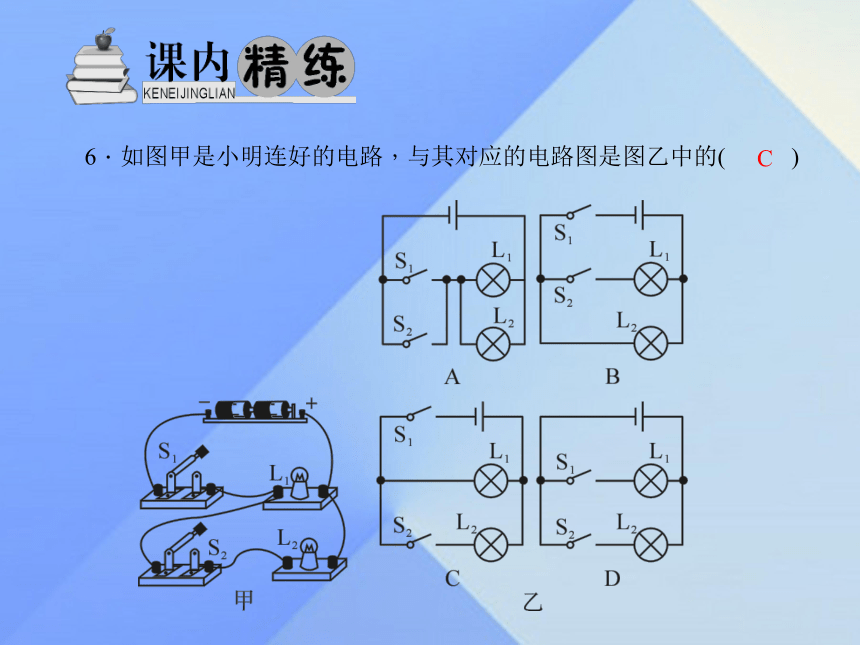

D．发生了短路BC6．如图甲是小明连好的电路，与其对应的电路图是图乙中的( )7．(易错题)一个开关控制两盏灯，则这两盏灯( )
A．一定串联
B．一定并联
C．可能串联也可能并联
D．以上都不对
8．将下列两灯组成并联电路，开关S1只控制L1，开关S2只控制L2。C1．(4分)(2014，宜昌)如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为________，转向横杆相当于电路中的______。并联开关2．(4分)如图所示，当开关S1、S2处于以下状态时，灯泡L1、L2的发光情况。
(1)S1断开，S2闭合时，L1_____，L2___________；
(2)S1和S2都闭合时，L1__________，L2________。亮不亮亮亮3．(4分)如图所示电路中，A、B、C、D是四个接线柱，开关是闭合的。①用导线将A、B连接，再将C、D连接，则灯L1和L2___________。②用导线将A、D连接，则灯L1和L2___________。
4．(4分)下面的电路图中，属于串联电路的是__________；属于并联电路的是___________。并联串联BCAD5．(4分)(多选)如图所示的四个电路图中，开关能使L1、L2两盏灯同时发光和熄灭的是( )AD6．(4分)某同学把如图所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则( )
A．甲灯泡丝断了
B．乙灯泡丝断了
C．丙灯泡丝断了
D．以上都有可能D7．(4分)如图是小明设计的简易起重机的电路，下列操作中，电动机能工作的是( )
A．只闭合S2
B．只闭合S1、S2
C．只闭合S3
D．只闭合S1、S3
8．(4分)如图所示的电路，要使两个小灯泡L1、L2串联，应( )
A．断开开关S1、S2，闭合开关S3
B．断开开关S1、S3，闭合开关S2
C．断开开关S1，闭合开关S2、S3
D．断开开关S2，闭合开关S1、S3DB9．(4分)如图是某取暖器的工作电路图。为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开。则跌倒开关S应安装在( )
A．a处　　　B．b处　　　C．c处　　　D．d处A10．(14分)如图所示的电路，在右边方框画出电路图。要使灯泡L1、L2组成串联电路，则应将开关____闭合，开关_______断开；要使灯泡L1、L2组成并联电路，则应将开关_______闭合，开关____断开。此电路严禁将开关_______与_______同时闭合，原因是电路会__________。S2S1、S3S2S2S3短路S1、S3
