【人教版】2016版九年级物理：15.4《电流的测量》ppt习题课件（含答案）

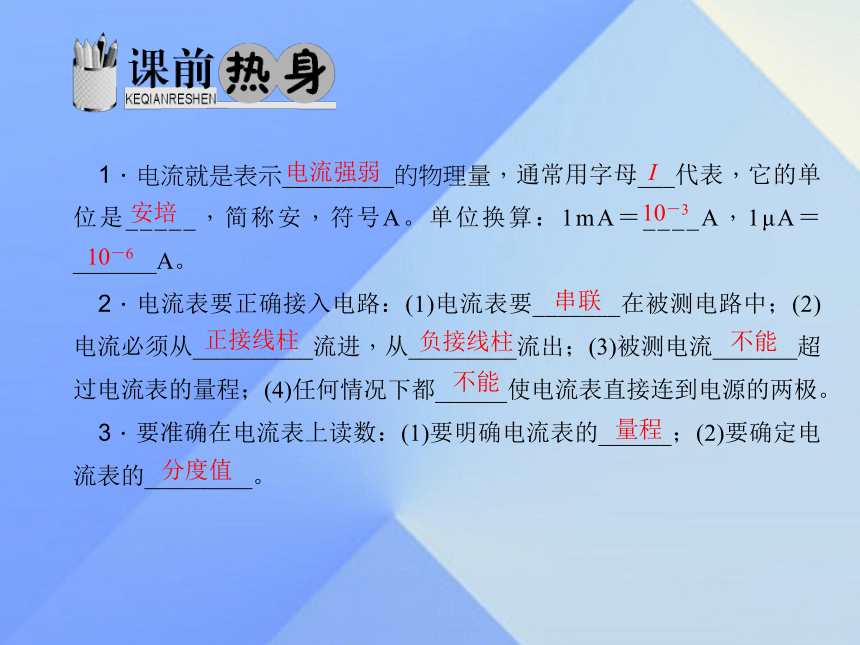

课件17张PPT。第4节　电流的测量 1．电流就是表示_________的物理量，通常用字母___代表，它的单位是_____，简称安，符号A。单位换算：1mA＝____A，1μA＝_______A。
2．电流表要正确接入电路：(1)电流表要_______在被测电路中；(2)电流必须从__________流进，从_________流出；(3)被测电流_______超过电流表的量程；(4)任何情况下都______使电流表直接连到电源的两极。
3．要准确在电流表上读数：(1)要明确电流表的______；(2)要确定电流表的_________。 电流强弱I安培10－310－6串联正接线柱负接线柱不能不能量程分度值知识点一　电流的强弱

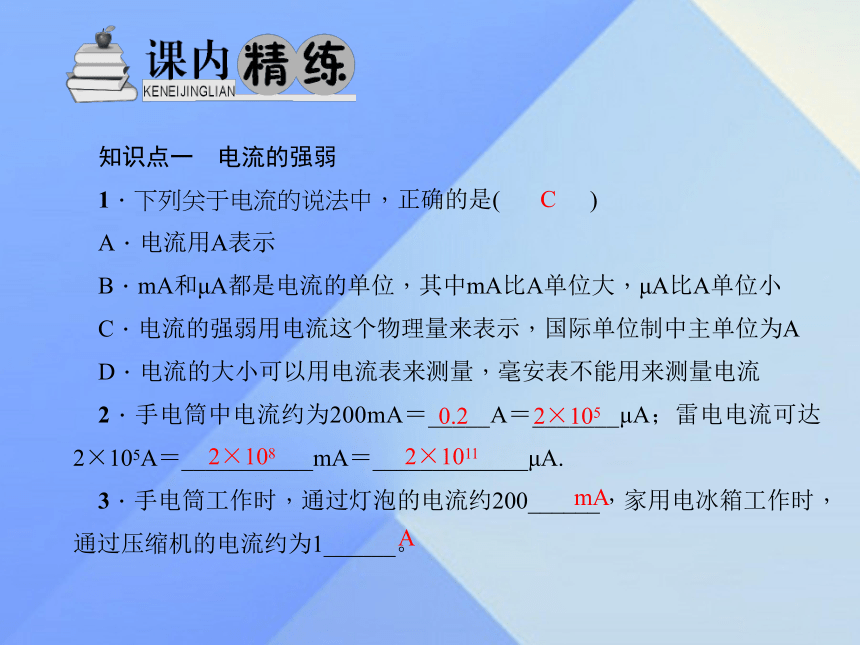

1．下列关于电流的说法中，正确的是( )
A．电流用A表示
B．mA和μA都是电流的单位，其中mA比A单位大，μA比A单位小
C．电流的强弱用电流这个物理量来表示，国际单位制中主单位为A
D．电流的大小可以用电流表来测量，毫安表不能用来测量电流
2．手电筒中电流约为200mA＝_____A＝_______μA；雷电电流可达2×105A＝___________mA＝_____________μA.
3．手电筒工作时，通过灯泡的电流约200______，家用电冰箱工作时，通过压缩机的电流约为1______。C0.22×1052×1082×1011mAA知识点二　电 流 表

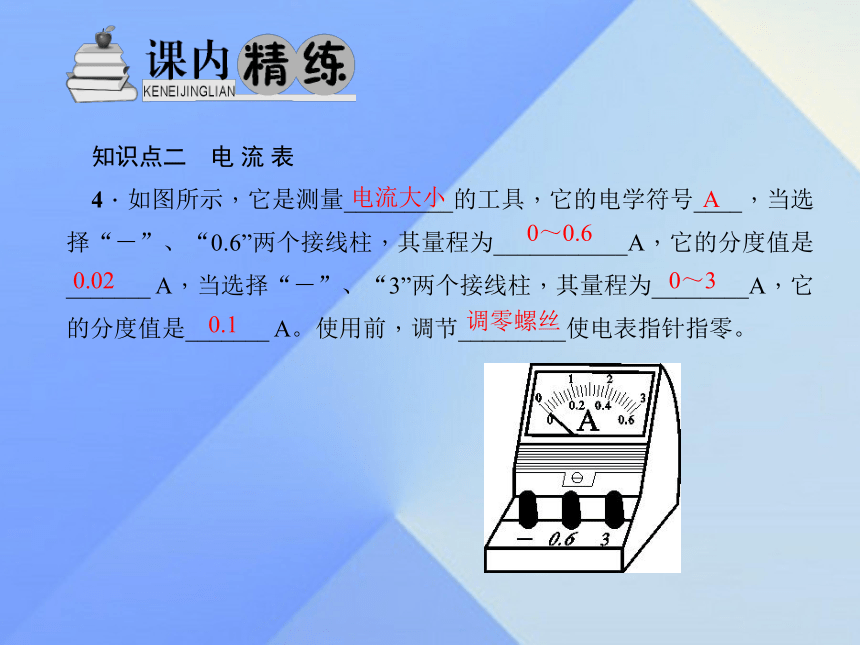

4．如图所示，它是测量_________的工具，它的电学符号____，当选择“－”、“0.6”两个接线柱，其量程为___________A，它的分度值是_______ A，当选择“－”、“3”两个接线柱，其量程为________A，它的分度值是_______ A。使用前，调节_________使电表指针指零。电流大小A0～0.6 0.020～3 0.1调零螺丝5．如图所示电流表的读数为( )
A．0.46 A　　B．0.52 A
C．2.46 A　　D．2.6 A
6．关于电流表的使用，下列说法不正确的是( )
A．电流表必须串联在电路中
B．让电流从电流表正接线柱流入，负接线柱流出
C．测量未知电流，须用最大量程试触，根据指针偏转是否超过满刻度的1/5来选择适合的量程

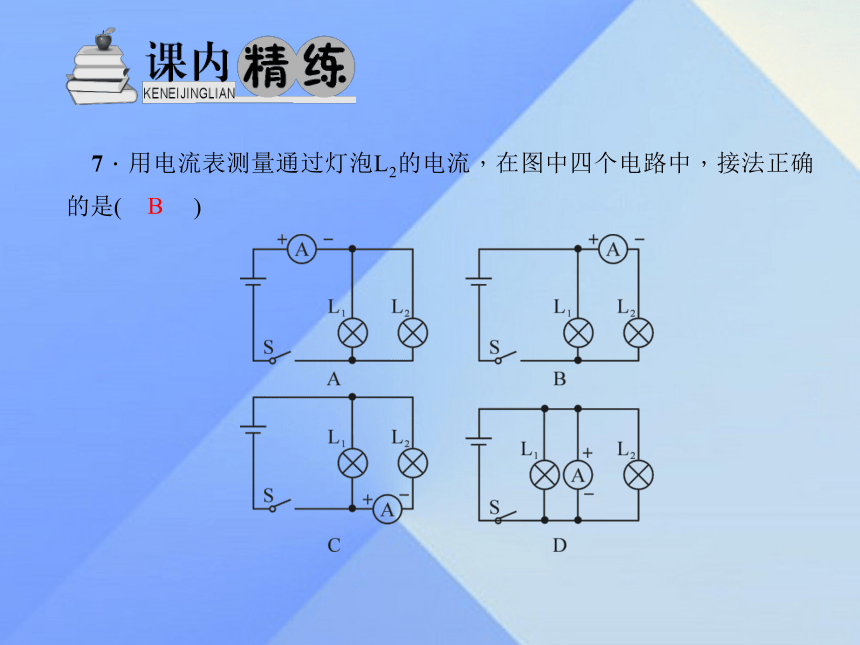

D．可以让电流表正、负接线柱直接接在电源正、负极上BDB7．用电流表测量通过灯泡L2的电流，在图中四个电路中，接法正确的是( )8．如图所示的电路中，闭合开关时，下列说法正确的是( )
A．两灯泡串联
B．电流表测量的是总电流
C．电流表测量的是通过L1的电流
D．开关只能控制L2C9．在如图所示的电路中，a、b、c、d四个元件中有一个是电流表，另外三个是用电器，则下列说法正确的是( )
A．a、b、c是用电器，d是电流表
B．a、b、d是用电器，c是电流表
C．a、c、d是用电器，b是电流表
D．b、c、d是用电器，a是电流表C1．(5分)在电路中，电表是电流表，如果发生如图所示的现象，则在AB间可能连接了( )
A．导线
B．电铃
C．电灯
D．电池A2．(5分)如下图所示，当开关闭合后，可能造成电流表损坏的是( )C3．(5分)有0～0.6 A和0～3 A两个量程的电流表，小明在某次测量中使用0～0.6 A量程。从0～3 A量程的刻度盘上发现指针正好指在2.3 A的刻度线上，则测得实际电流为( )
A．0.43 A
B．0.46 A
C．0.7 A
D．2.3 AB4．(5分)如图，当开关S由断开到闭合的过程中( )
A．灯L1变亮
B．灯L1变暗
C．?表示数保持不变
D．?表示数发生改变C5．(9分)甲、乙、丙三位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上存在什么问题，并写在下面的横线上。电流表正负接线柱接反了(1)甲同学的问题：_______________________；
(2)乙同学的问题：________________________；
(3)丙同学的问题：________________________。电流表选择的量程太大电流表选择的量程太小6．(5分)在图中虚线框内填上电源或电流表，使两开关闭合后，两灯都能发光。上面放电源(左正右负)，下面放电流表 7．(5分)根据图甲所示的电路图，把图乙所示的元件连成电路。(注意连线不能交叉)8．(11分)(2015，扬州模拟)在“用电流表测电流”的实验中，某同学连接的电路如图所示。(1)闭合开关，观察到灯泡L1和L2的发光情况是________________。
(2)针对上述现象，该电路存在的问题是______________________。
(3)请在原图上只改动一根导线，使两只电流表分别测干路和支路的电流(要求：在需改动的导线上画“×”，用笔将改后的导线画出，导线不许交叉)。L2发光，L1不发光L1灯和表 被短路将L1连接到L2的导线改接到L2的右接线柱
