【人教版】2016版九年级物理：15.5《串、并联电路中电流的规律》ppt习题课件

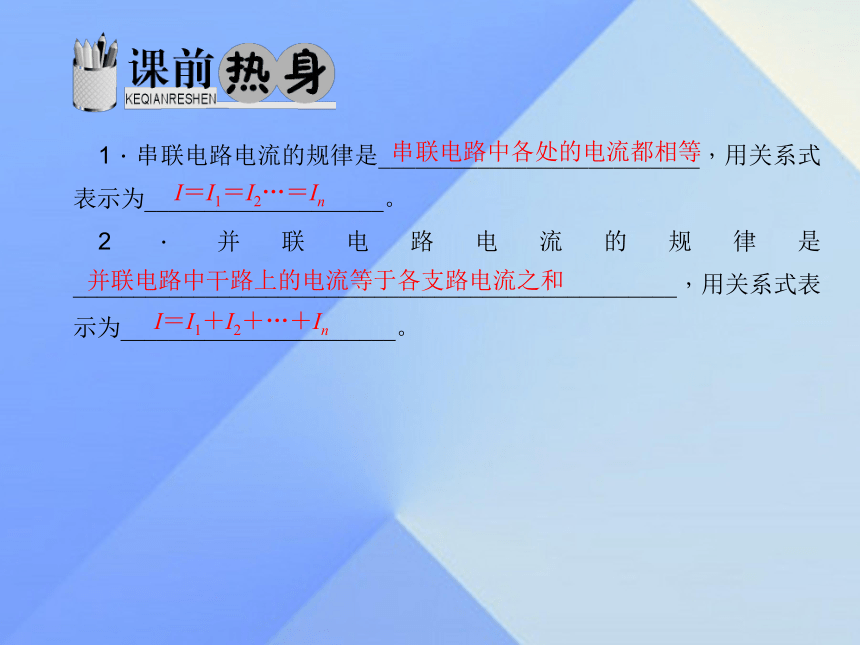

课件17张PPT。第5节　串、并联电路中电流的规律 1．串联电路电流的规律是__________________________，用关系式表示为____________________。
2．并联电路电流的规律是__________________________________________________，用关系式表示为_______________________。串联电路中各处的电流都相等I＝I1＝I2…＝In并联电路中干路上的电流等于各支路电流之和I＝I1＋I2＋…＋In知识点一　串联电路的电流规律

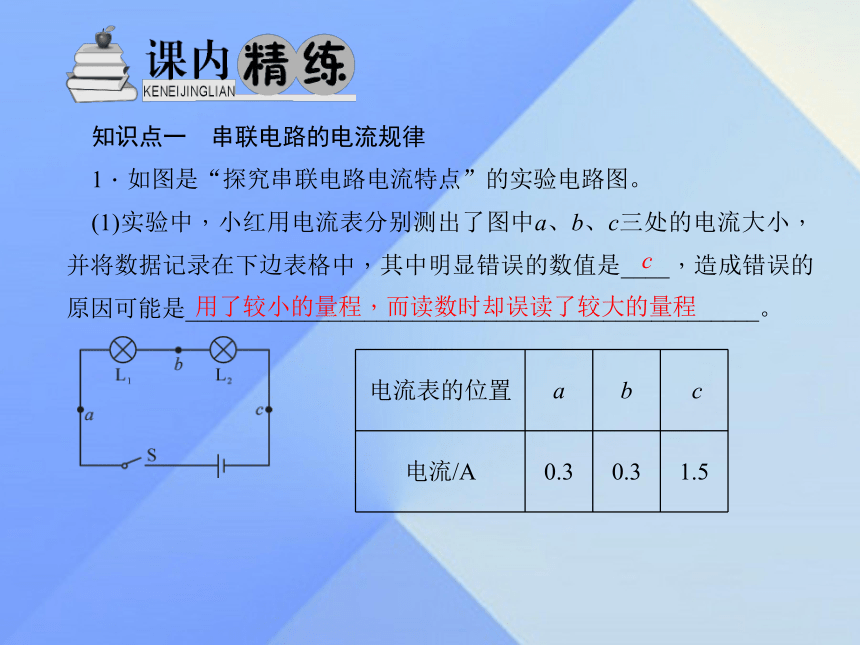

1．如图是“探究串联电路电流特点”的实验电路图。
(1)实验中，小红用电流表分别测出了图中a、b、c三处的电流大小，并将数据记录在下边表格中，其中明显错误的数值是____，造成错误的原因可能是________________________________________________。c用了较小的量程，而读数时却误读了较大的量程(2)为了进一步探究串联电路的电流特点，她下一步操作应该是( )
A．将电源正、负极对调，再次测量a、b、c三处的电流大小
B．改变开关S的位置，再次测量a、b、c三处的电流大小
C．将图中两只灯泡的位置对换，再次测量a、b、c三处的电流大小

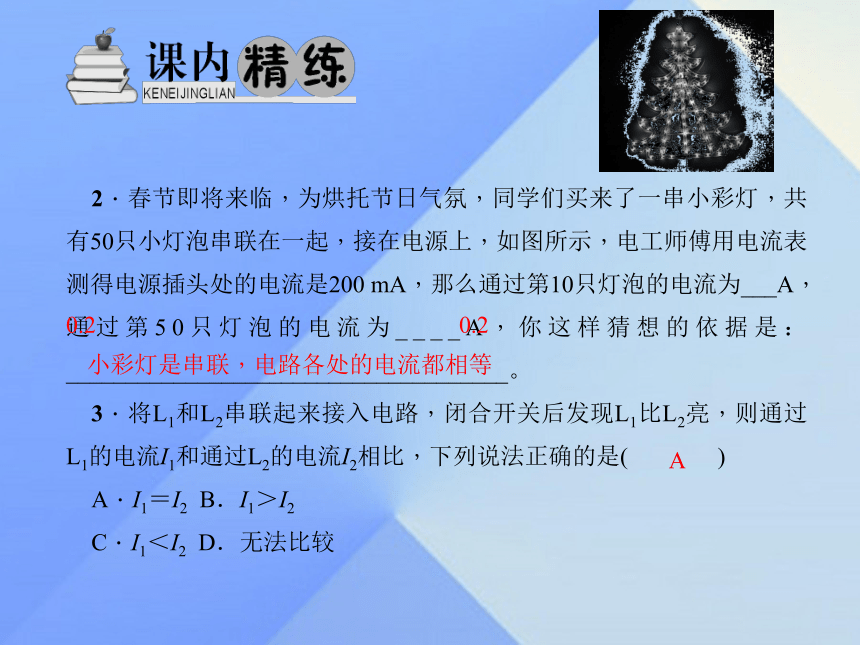

D．换用不同规格的灯泡，再次测量a、b、c三处的电流大小D2．春节即将来临，为烘托节日气氛，同学们买来了一串小彩灯，共有50只小灯泡串联在一起，接在电源上，如图所示，电工师傅用电流表测得电源插头处的电流是200 mA，那么通过第10只灯泡的电流为___A，通过第50只灯泡的电流为____A，你这样猜想的依据是：_____________________________________。
3．将L1和L2串联起来接入电路，闭合开关后发现L1比L2亮，则通过L1的电流I1和通过L2的电流I2相比，下列说法正确的是( )
A．I1＝I2 B．I1＞I2
C．I1＜I2 D．无法比较0.20.2小彩灯是串联，电路各处的电流都相等AC知识点二　并联电路的电流规律

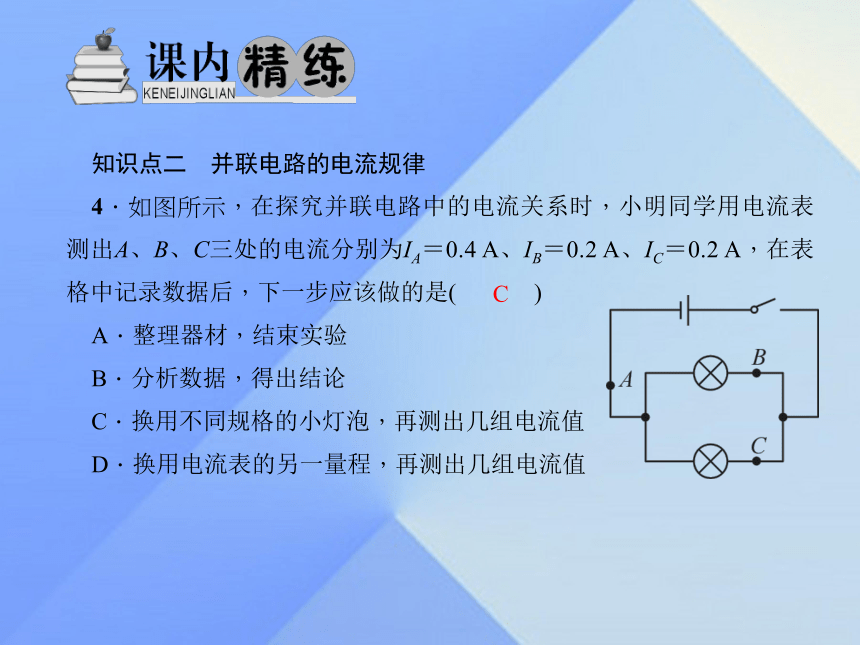

4．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.4 A、IB＝0.2 A、IC＝0.2 A，在表格中记录数据后，下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值

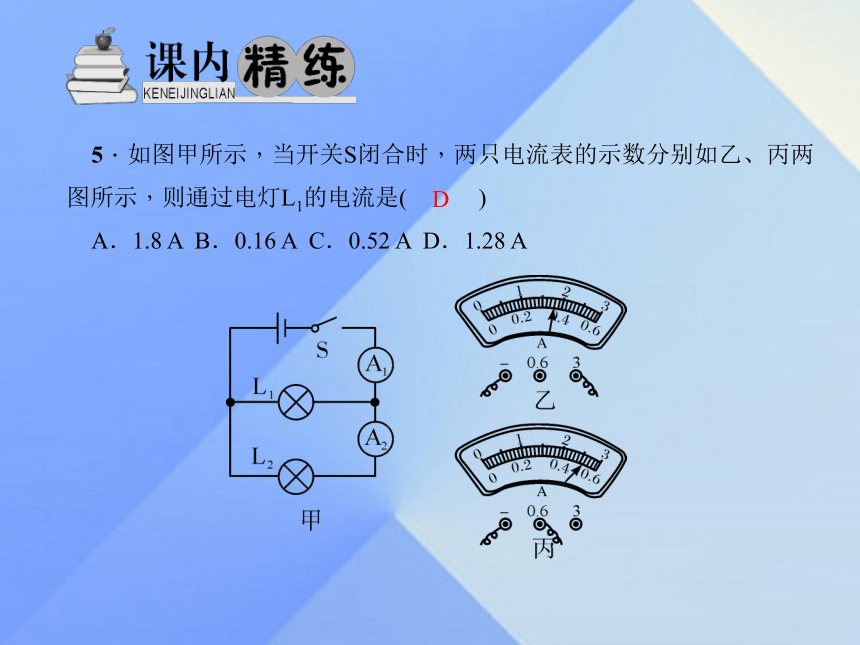

D．换用电流表的另一量程，再测出几组电流值5．如图甲所示，当开关S闭合时，两只电流表的示数分别如乙、丙两图所示，则通过电灯L1的电流是( )
A．1.8 A B．0.16 A C．0.52 A D．1.28 AD6．如图所示的电路中，三只电流表A1、A2、A3的示数分别为I1、I2、I3，则下列关系正确的是( )
A．I1＝I2＝I3　　　B．I1＝I2＋I3
C．I1＞I2＞I3 D．I3＞I2＞I1
7．将电灯L1和L2并联，如图所示，通过L1、L2和干路中的电流分别为I1、I2和I，且I∶I1＝3∶1，则I1∶I2为( )
A．3∶1　　B．1∶3　　C．2∶1　　D．1∶2CD1．(5分)如图，L1、L2为完全相同的两只灯泡，开关闭合后，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系可能是( )
A．I1＜I2＝I3
B．I1＞I2＝I3
C．I1＝I2＜I3
D．I1＝I2＝I3C2．(5分)某同学希望比较电路中不同位置的电流大小，A1、A2的示数都如图乙所示，只是所选量程不同。下列判断正确的是( )
A．通过L1的电流为2.5 A
B．通过L1的电流为0.5 A
C．通过L2的电流为2.5 A
D．通过L1的电流为2 AC3．(3分)某同学家中装有一台电视机、一台洗衣机、两盏相同照明灯，正常工作时的电流分别为200 mA、1 A、300 mA，如果总的电流不允许超过3 A，他家最多还能再安装300 mA的照明灯_____盏。44．(5分)如图所示电路中，若电流表A1、A2、A3的示数分别是30 mA、50 mA、70 mA，则图中电流表A和A′的示数分别是( )　　
A．120 mA，80 mA B．120 mA，30 mA
C．70 mA，80 mA D．70 mA，30 mAA5．(5分)(2014，株洲)(多选)如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4 mA和10 mA，则通过R3的电流可能是( )
A．4 mA　　B．6 mA　　C．10 mA　　D．14 mABD电子线路板及局部电路 6．(9分)如图，闭合开关S后，A1的示数是1 A，A2的示数为1.6 A，那么通过L1的电流是____A，通过L2的电流是____A。使用电流表前检查发现指针在零刻度偏右处，没有校正就进行测量，测得的数据比实际值 ___________(选填“偏大”“偏小”或“没有影响”)。7．(12分)如图是小明探究串联电路特点的实验电路图：0.61偏大(1)小明最好选择两个小灯泡的规格是________的。(选填“相同”或“不相同”)
(2)小明连接电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮。他在实验操作中不当之处是：______________________。实验时L1没亮的原因可能是下列原因中的( )
A．通过灯泡L1的电流比L2中的电流小
B．该灯泡的灯丝断了
C．该小灯泡灯座处可能短路了
D．该灯泡靠近电源负极不相同连接电路时开关没有断开C(3)当小明改正错误，正确连好电路后，发现灯L1较亮，灯L2较暗，他对这一现象的解释是：电流从电源正极出发，经过灯L1、L2，电流逐渐变小，所以灯L1较亮，灯L2较暗；小欢认为小明的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小明的解释是错误的。在上面虚线框中，画出小欢所设计的实验电路图，根据____________实验现象说明小明的解释是错误的。L1比L2亮8．(6分)如图所示，暗盒内有若干只规格相同的小彩灯并联后接到暗盒外的电源上，为了判断暗盒内小彩灯的数目，现提供一只与暗盒内规格相同的小彩灯、两只电流表和导线，请利用所提供的器材，在虚线框内画出你所设计的电路图。
