【人教版】2016版九年级物理：15.2《电流和电路》ppt习题课件（含答案）

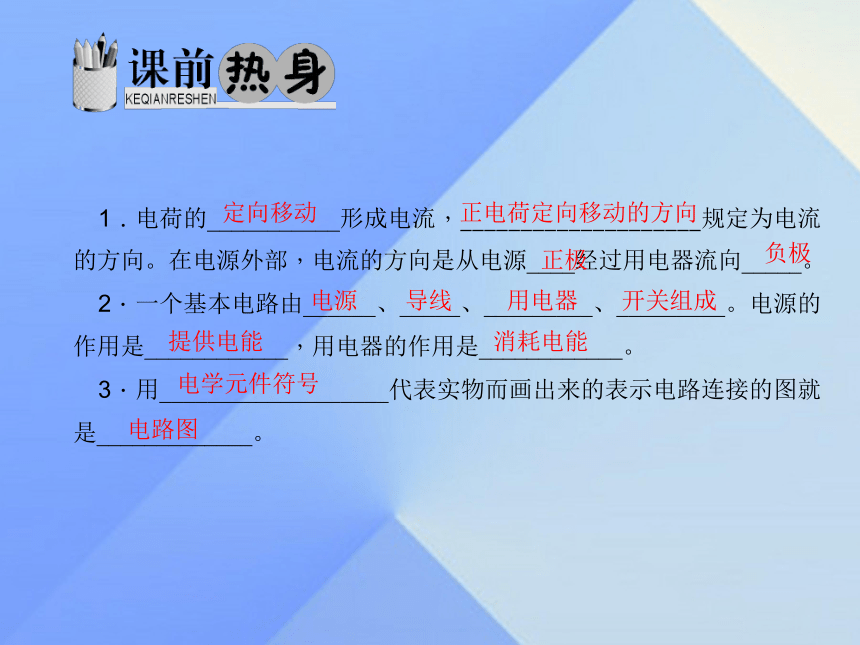

课件16张PPT。第2节　电流和电路 1．电荷的___________形成电流，____________________规定为电流的方向。在电源外部，电流的方向是从电源____经过用电器流向_____。
2．一个基本电路由______、_____、_________、_________。电源的作用是____________，用电器的作用是____________。
3．用___________________代表实物而画出来的表示电路连接的图就是_____________。 定向移动正电荷定向移动的方向正极负极电源导线用电器开关组成提供电能消耗电能电学元件符号电路图知识点一　电　流

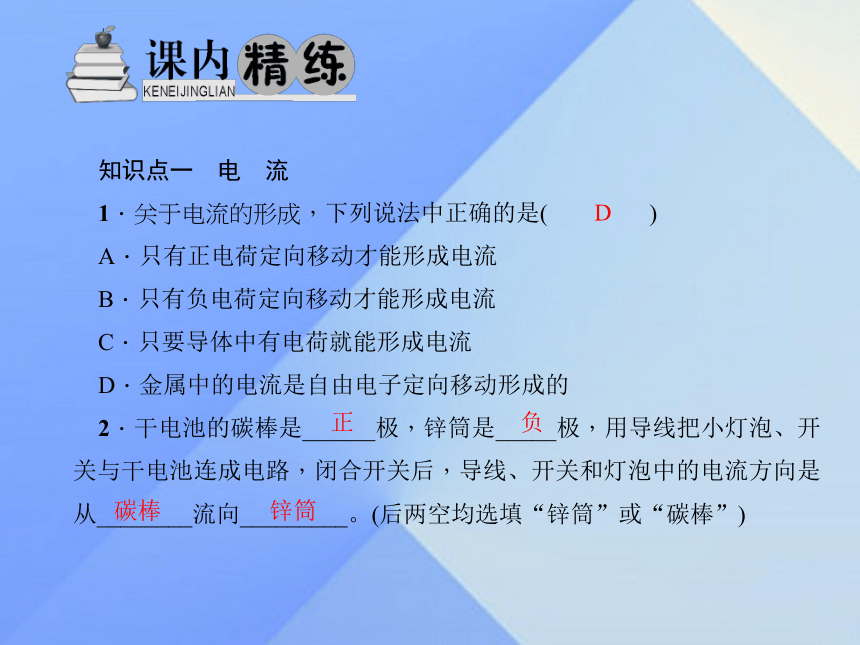

1．关于电流的形成，下列说法中正确的是( )
A．只有正电荷定向移动才能形成电流
B．只有负电荷定向移动才能形成电流
C．只要导体中有电荷就能形成电流
D．金属中的电流是自由电子定向移动形成的
2．干电池的碳棒是______极，锌筒是_____极，用导线把小灯泡、开关与干电池连成电路，闭合开关后，导线、开关和灯泡中的电流方向是从________流向_________。(后两空均选填“锌筒”或“碳棒”)D正负碳棒锌筒知识点二　电路的构成与电路图

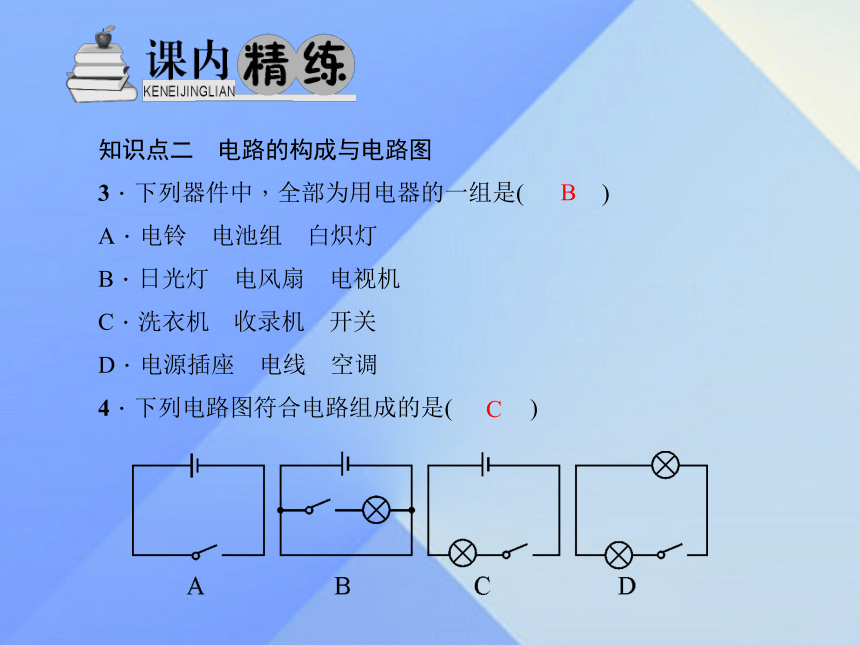

3．下列器件中，全部为用电器的一组是( )
A．电铃　电池组　白炽灯
B．日光灯　电风扇　电视机
C．洗衣机　收录机　开关
D．电源插座　电线　空调

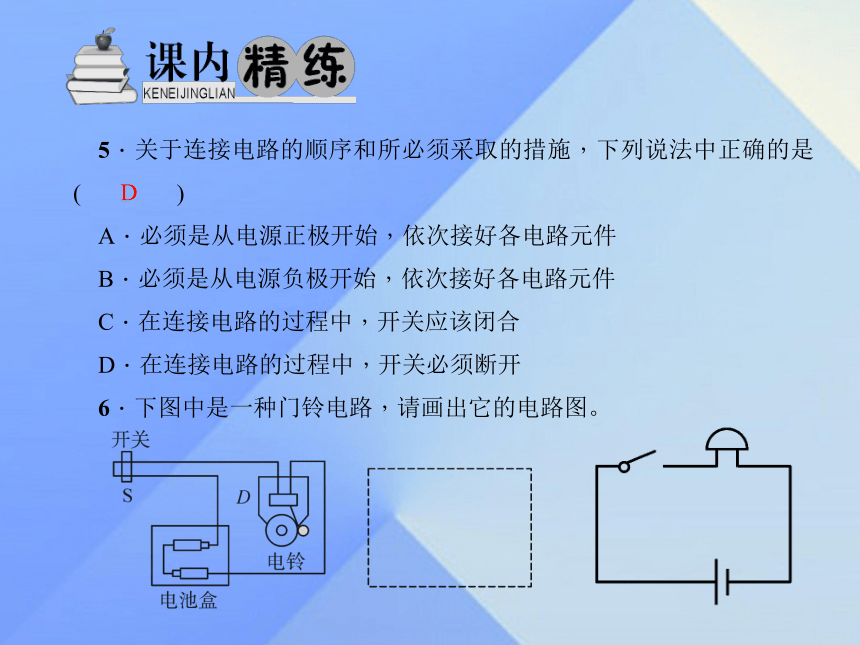

4．下列电路图符合电路组成的是( )BC5．关于连接电路的顺序和所必须采取的措施，下列说法中正确的是( )
A．必须是从电源正极开始，依次接好各电路元件
B．必须是从电源负极开始，依次接好各电路元件
C．在连接电路的过程中，开关应该闭合
D．在连接电路的过程中，开关必须断开
6．下图中是一种门铃电路，请画出它的电路图。DC知识点三　通路、断路、短路

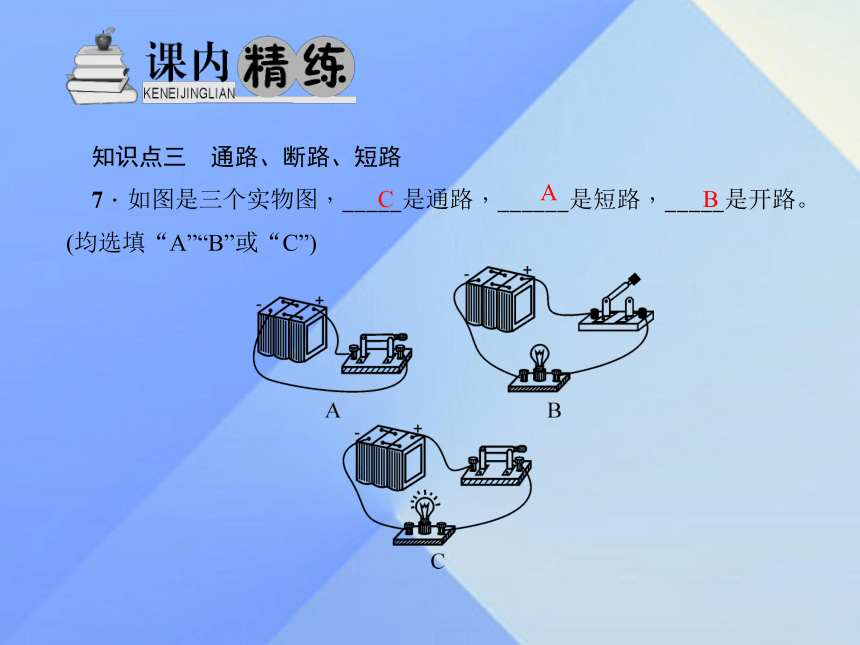

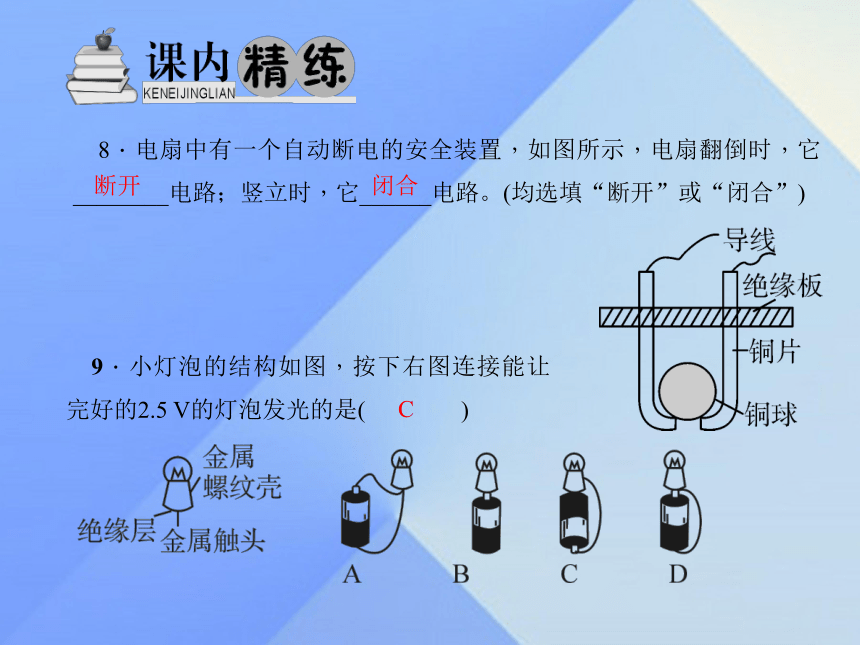

7．如图是三个实物图，_____是通路，______是短路，_____是开路。(均选填“A”“B”或“C”)AB断开8．电扇中有一个自动断电的安全装置，如图所示，电扇翻倒时，它________电路；竖立时，它______电路。(均选填“断开”或“闭合”)闭合9．小灯泡的结构如图，按下右图连接能让完好的2.5 V的灯泡发光的是( )C1．(4分)(易错题)恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家应在图 ___(选填“a”或“b”)处剪断导线。拆除前起爆器上 _________(选填“有”或“没有”)电流通过。a没有2．(5分)(2014，武汉)如图所示，取两个相同的验电器A和B，A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是( )
A．B中的正电荷通过金属棒流向A，A的金属箔张角减小
B．A中的自由电子通过金属棒流向B，B的金属箔张角增大
C．A中的负电荷通过金属棒流向B，B中的正电荷通过金属棒流向A
D．金属棒中瞬间电流的方向从A流向B，B的金属箔张角增大B3．(5分)下列与实物图一致的电路图是( )C4．(5分)如图所示的电路，闭合开关S1和S2后，下列分析正确的是( )
A．小灯泡亮，电铃响
B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响
D．小灯泡不亮、电铃不响C5．(5分)物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战争中用来破坏敌方的供电设施，这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝飘落到供电设备上，从而使供电系统瘫痪，这种炸弹的破坏方式是( )
A．炸塌厂房　　　　　　　B．炸毁发电机
C．使电设备短路 D．切断输电线C6．(5分)如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮，对此，
下列判断中正确的是( )
A．灯L1断路
B．灯L2断路
C．开关S断路
D．灯L2短路C7．(8分)如图所示，将图中的电路元件用线连接起来，并画出该实物图的电路图。8．(13分)如图所示，在手电筒的完整电路中，干电池是____，小灯泡是_______，金属外壳是______，金属外壳的按钮是________。
(1)画出手电筒的电路图。电源用电器导线开关(2)写出手电筒不发光的三种可能原因。
①_______________________________；
②________________________________；
③______________________________________ .开关未闭合 没有电池(或电池没电) 灯丝断了(或灯泡与灯座接触不良)
