【人教版】2016版九年级物理：16.1《电压》ppt习题课件（含答案）

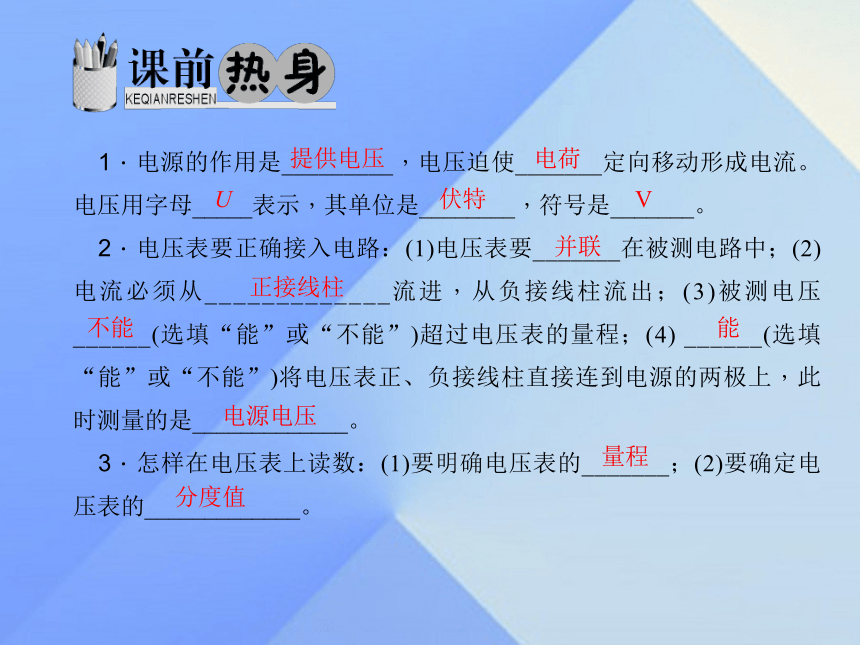

课件17张PPT。第1节　电　压1．电源的作用是_________，电压迫使_______定向移动形成电流。电压用字母_____表示，其单位是________，符号是_______。
2．电压表要正确接入电路：(1)电压表要_______在被测电路中；(2)电流必须从_____________流进，从负接线柱流出；(3)被测电压 ______(选填“能”或“不能”)超过电压表的量程；(4) ______(选填“能”或“不能”)将电压表正、负接线柱直接连到电源的两极上，此时测量的是_____________。

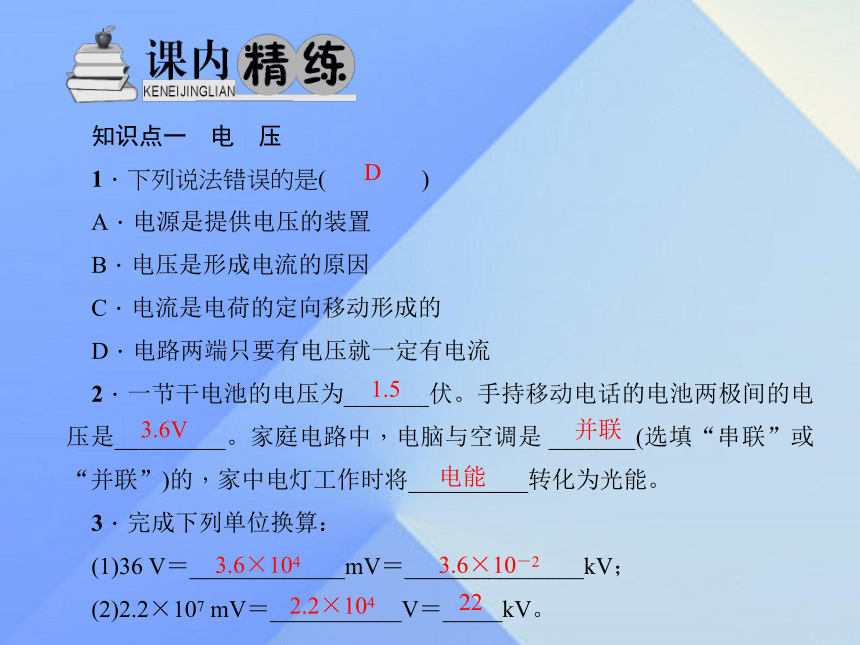

3．怎样在电压表上读数：(1)要明确电压表的_______；(2)要确定电压表的_____________。提供电压电荷U伏特V并联正接线柱不能能电源电压量程分度值知识点一　电　压
1．下列说法错误的是( )
A．电源是提供电压的装置
B．电压是形成电流的原因
C．电流是电荷的定向移动形成的
D．电路两端只要有电压就一定有电流
2．一节干电池的电压为_______伏。手持移动电话的电池两极间的电压是_________。家庭电路中，电脑与空调是 _______(选填“串联”或“并联”)的，家中电灯工作时将__________转化为光能。
3．完成下列单位换算：
(1)36 V＝_____________mV＝_______________kV；
(2)2.2×107 mV＝___________V＝_____kV。D1.53.6V并联电能3.6×1043.6×10－2 2.2×10422知识点二　电压的测量
4．(2014，益阳)如图所示是小明同学测量小灯泡L1两端电压的电路，图中有一条导线接错了，接错的导线是( )
A．导线1
B．导线2
C．导线3

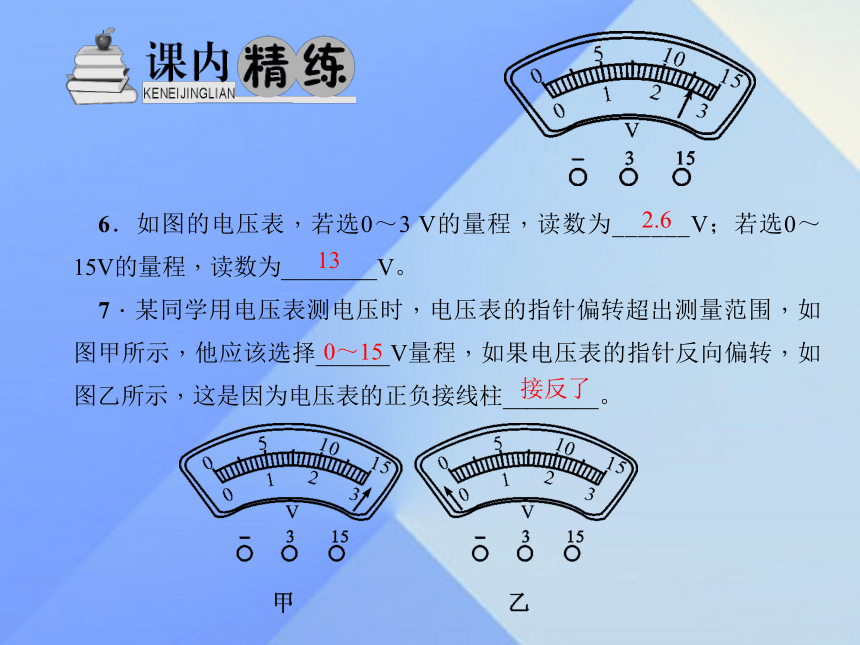

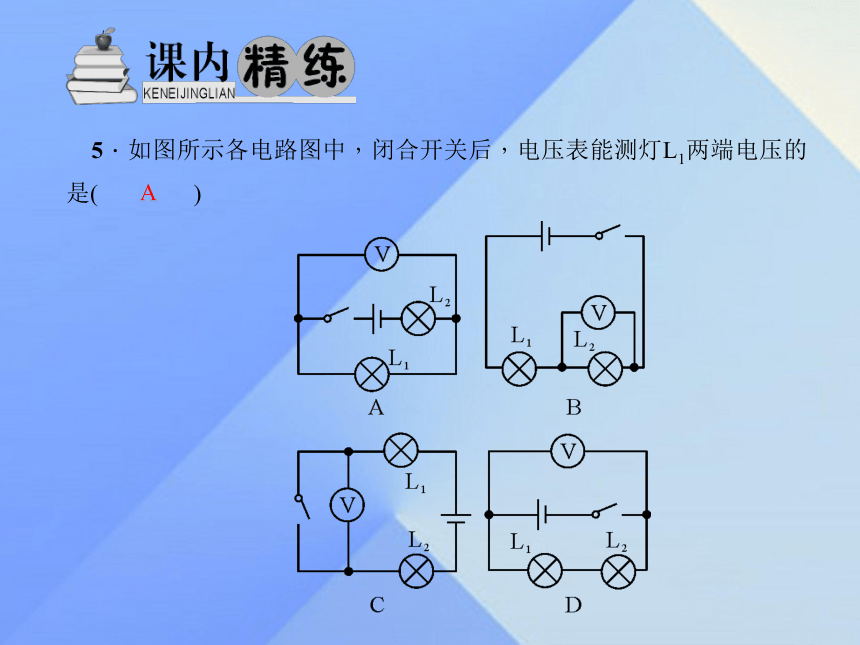

D．导线4C5．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是( )A2.66．如图的电压表，若选0～3 V的量程，读数为______V；若选0～15V的量程，读数为________V。

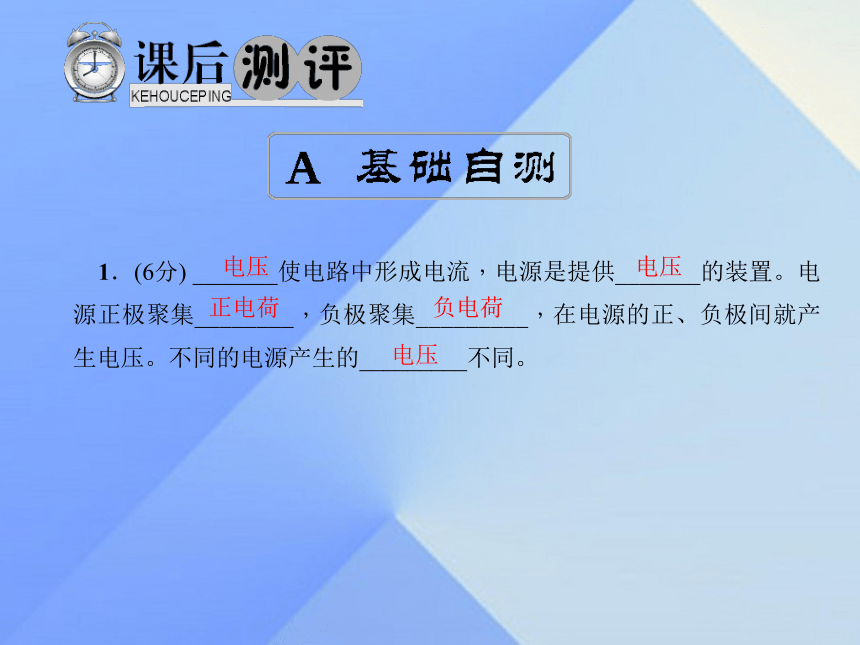

7．某同学用电压表测电压时，电压表的指针偏转超出测量范围，如图甲所示，他应该选择______V量程，如果电压表的指针反向偏转，如图乙所示，这是因为电压表的正负接线柱________。130～15 接反了1．(6分) _______使电路中形成电流，电源是提供_______的装置。电源正极聚集________，负极聚集_________，在电源的正、负极间就产生电压。不同的电源产生的_________不同。电压电压正电荷负电荷电压2．(4分)如图所示的电路中，能用电压表测出灯L2两端电压的电路图是______，能测出两盏灯两端总电压的电路图是________。甲乙3．(4分)(易错题)灯L1与L2串联，先用电压表测出灯L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接在C处，这种接法_________(选填“正确”或“不正确”)，理由是_______________________________。不正确电压表的正、负接线柱接反4．(4分)在用电压表测某电阻两端的电压时，若选用0～3 V的量程，测得的电压值为2.2 V；若选用0～15 V的量程，测得的电压值为2.0 V，那么该电阻两端电压的大小应是( )
A．2.2 V 　　B．2.0 V
C．2.1 V 　　D．无法确定A5．(4分)如右图为某学生做实验时的电路图，当他闭合开关后( )
A．电压表指针有明显偏转
B．电压表一定烧坏
C．灯泡L的灯丝烧断
D．电源损坏A6．(5分)(2014，咸宁)请根据图中标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处。填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接。7．(9分)一位同学用灯泡L1和L2组成了串联电路，他连接的电路如图所示。
(1)闭合开关，观察到的现象是_______________________________。
(2)请你在实物图上只改动一根导线，使电压表能够测出L1两端的电压(要求在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)，并画出电路图。两灯都亮，电压表指针反向偏转(3)在第(2)问测L1两端电压的时候，若两灯都不亮，但电压表有示数，其故障是____________。L1断路8．(14分)在研究“水果电池电压与哪些因素有关”的实验中，如图所示：
(1)小星作出了如下猜想：
猜想一：水果电池电压与水果种类有关；
猜想二：水果电池电压与两电极间距离有关；
猜想三：水果电池电压与两电极插入水果的深度有关。①为验证猜想一，应做编号为________的实验；
②为验证猜想二，应做编号为________的实验；
③为验证猜想三，应做编号为________的实验。2、54、51、3(2)小星又提出猜想四：水果电池电压与水果大小有关。他将苹果依次切去一部分来做实验，记录的实验数据如下：水果电池的电压与水果大小无关不同金属片对电压大小是否有影响该实验说明__________________________________。
(3)关于影响水果电池电压大小因素你还可以研究的问题是_____________________________________。
