【人教版】2016版九年级物理：16.2《串、并联电路中电压的规律》ppt习题课件

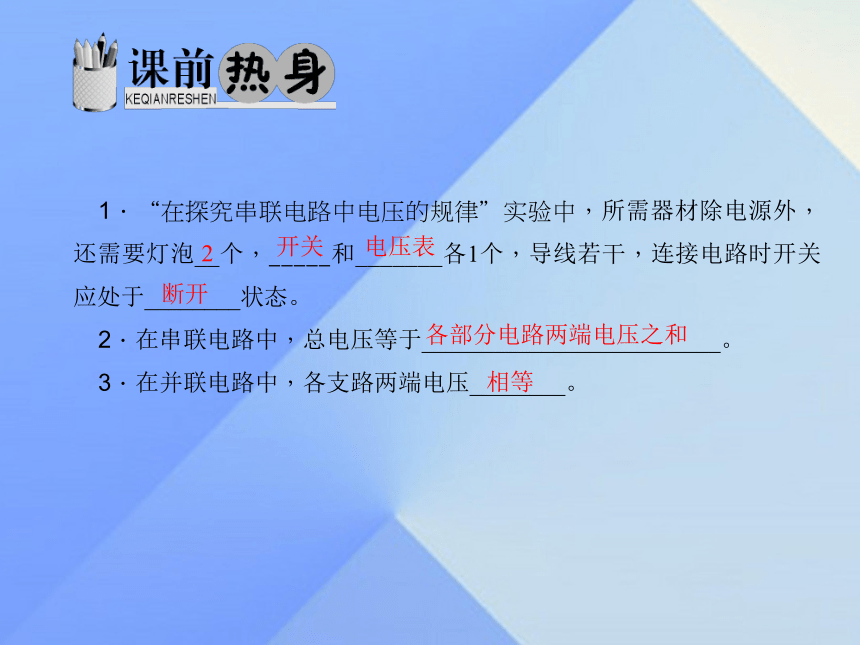

课件16张PPT。第2节　串、并联电路中电压的规律 1．“在探究串联电路中电压的规律”实验中，所需器材除电源外，还需要灯泡__个，_____和_______各1个，导线若干，连接电路时开关应处于________状态。
2．在串联电路中，总电压等于_________________________。
3．在并联电路中，各支路两端电压________。2开关电压表断开相等各部分电路两端电压之和知识点一　串联电路的电压规律

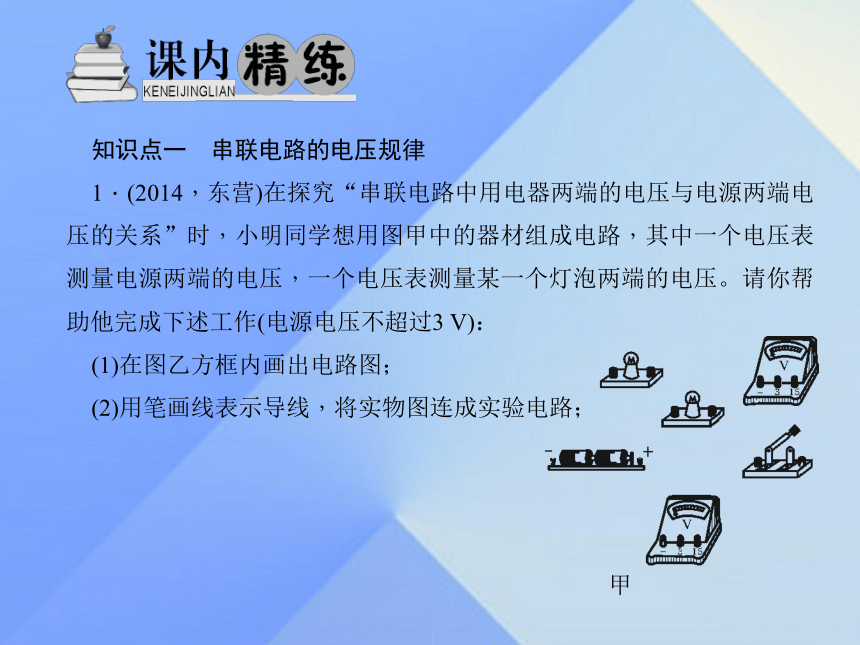

1．(2014，东营)在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图甲中的器材组成电路，其中一个电压表测量电源两端的电压，一个电压表测量某一个灯泡两端的电压。请你帮助他完成下述工作(电源电压不超过3 V)：
(1)在图乙方框内画出电路图；

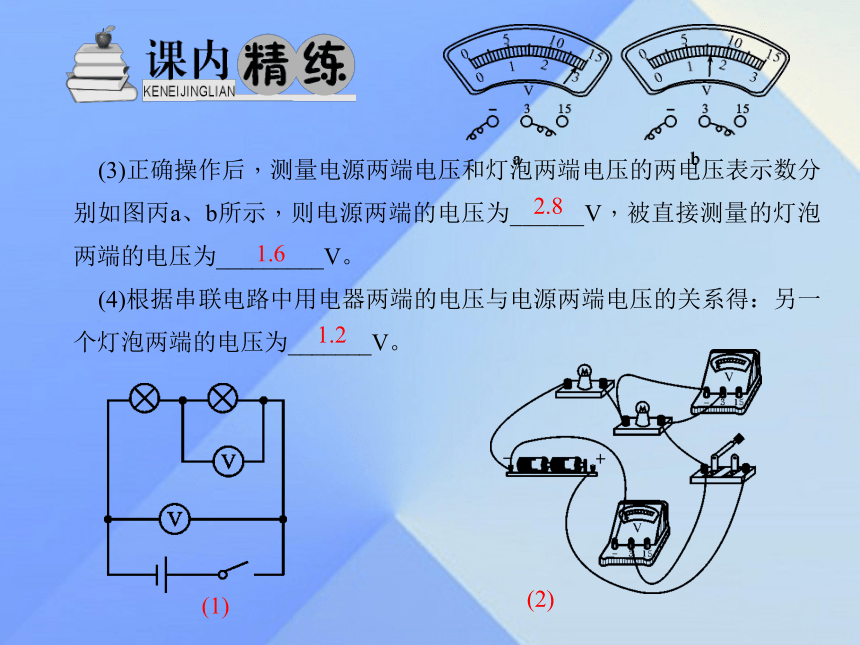

(2)用笔画线表示导线，将实物图连成实验电路；甲 (3)正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图丙a、b所示，则电源两端的电压为______V，被直接测量的灯泡两端的电压为_________V。

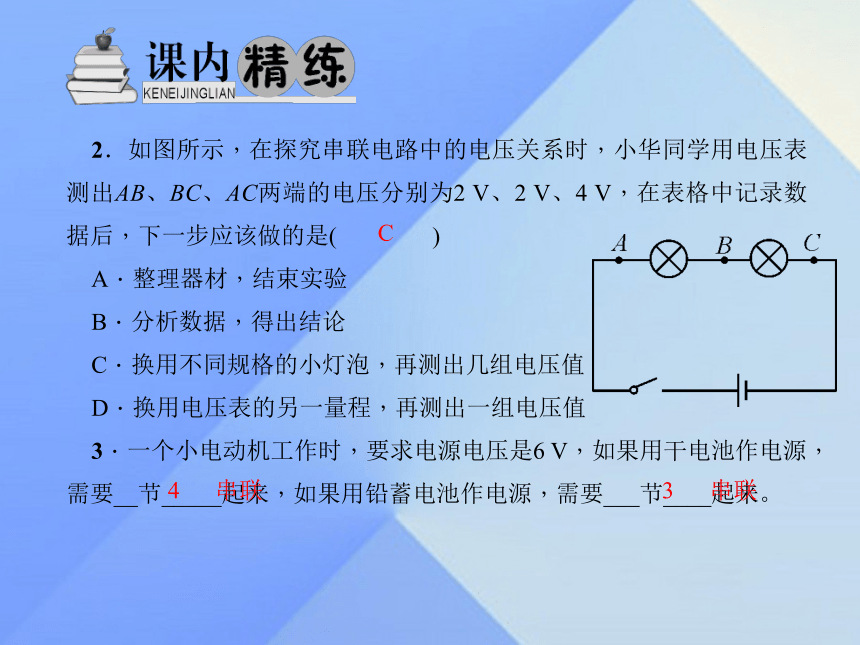

(4)根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为_______V。2.8(1) (2) 1.61.22．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出AB、BC、AC两端的电压分别为2 V、2 V、4 V，在表格中记录数据后，下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
3．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要__节_____起来，如果用铅蓄电池作电源，需要___节____起来。4串联3串联C6知识点二　并联电路的电压规律

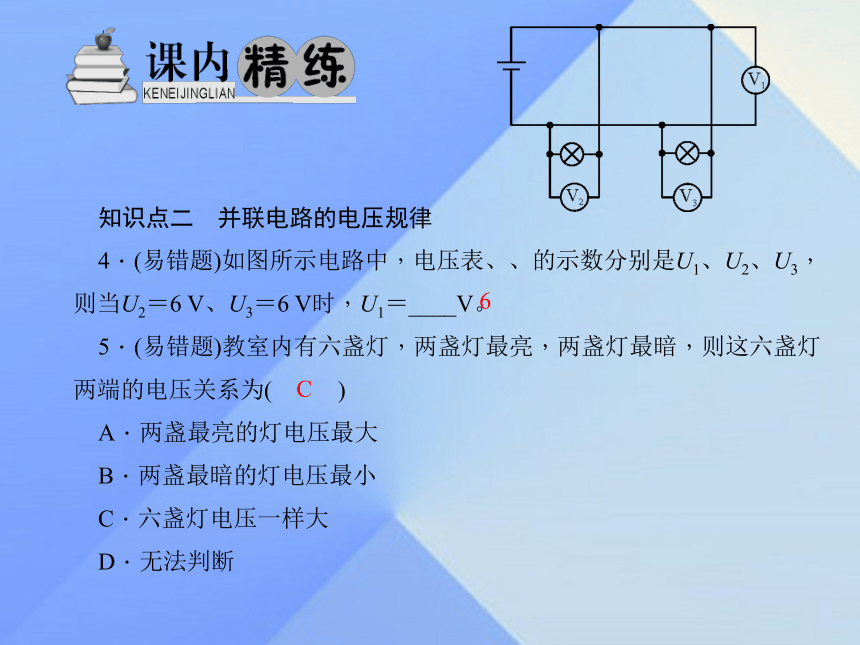

4．(易错题)如图所示电路中，电压表、、的示数分别是U1、U2、U3，则当U2＝6 V、U3＝6 V时，U1＝____V。
5．(易错题)教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为( )
A．两盏最亮的灯电压最大
B．两盏最暗的灯电压最小
C．六盏灯电压一样大

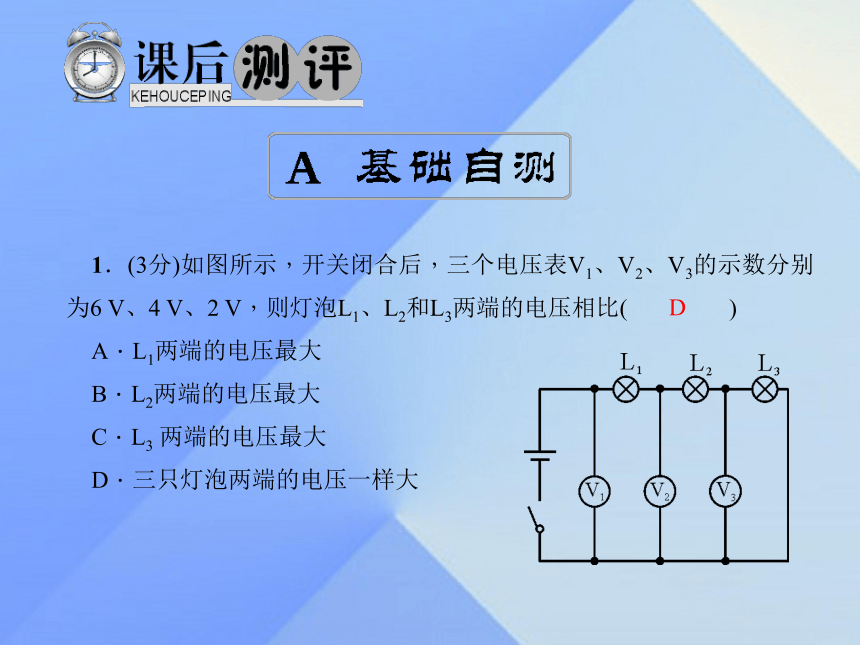

D．无法判断C1．(3分)如图所示，开关闭合后，三个电压表V1、V2、V3的示数分别为6 V、4 V、2 V，则灯泡L1、L2和L3两端的电压相比( )
A．L1两端的电压最大
B．L2两端的电压最大
C．L3 两端的电压最大
D．三只灯泡两端的电压一样大D2．(3分)如图所示的电路中两只灯泡完全相同，S闭合，S1断开，表示数为0.2 A，表示数为3 V，若再将S1闭合，则电流表和电压表的示数分别是( )
A．0.1 A　1.5 V
B．0.2 A　3 V
C．0.2 A　6 V
D．0.2 A　1.5 VB3．(3分)在如图甲所示电路中，当闭合开关S后，两个电压表的指针偏转均如图乙所示，则灯泡L1和L2两端的电压分别为( )
A．5.6 V　1.4 V B．7 V　1.4 V
C．1.4 V　7 V D．1.4 V　5.6 VA4．(4分)如图所示电路，开关闭合后，发现V1和V2表的示数之比为2∶3，则V2与V3表的示数之比为____________。3∶55．(8分)如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5 V，则灯L1两端的电压为___V，灯L2两端的电压为________V。31.5A7．(3分)(2014，济宁)小梦将定值电阻R1与滑动变阻器R2接入电压为U的电路中，如图所示，闭合开关S，当滑动变阻器的滑片由某位置调到另一位置时，R1上的电压变化ΔU1＝|U1－U′1|，滑动变阻器上的电压变化ΔU2＝|U2－U′2|，关于ΔU1和ΔU2的大小比较，下列判断正确的是( )
A．ΔU1＞ΔU2 B．ΔU1＝ΔU2
C．ΔU1＜ΔU2 D．无法比较B8．(12分)如图所示电路，当S1、S2都断开时，电压表示数____电源电压，当S1、S2都闭合时，电压表示数____电源电压；当S1闭合，S2断开时，电压表示数_______电源电压。(均选填“大于”“小于”或“等于”)小于等于等于9．(11分)为探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干。甲 乙 (1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
(2)为使探究结论具有普遍意义，L1、L2应该选择 __________(选填“相同”或“不相同”)的小灯泡。不相同(3)电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为____V。根据这组数据，该小组得出并联电路中电压的规律。你认为实验的疏漏之处是____________________________________________。纠正后得到并联电路中的电压规律为__________________________________________。 2.6应更换不同规格的灯泡，在并联电路中多次实验并联电路两端的总电压和各支路两端的电压相等
