课件16张PPT。第3节 电 阻 1.电阻是导体本身的一种_______,它表示导体对电流的_____作用的大小。电阻通常用字母___表示,单位是_____,符号_____,单位换算:1 MΩ=____________kΩ=____________Ω。
2.在相同电压下,电阻越大,电流越______。
3.导体电阻的大小决定于导体的______、______、___________、_______,与导体的电流和电压________。阻碍R欧姆Ω1×1061×103小材料长度横截面积无关温度性质知识点一 电 阻

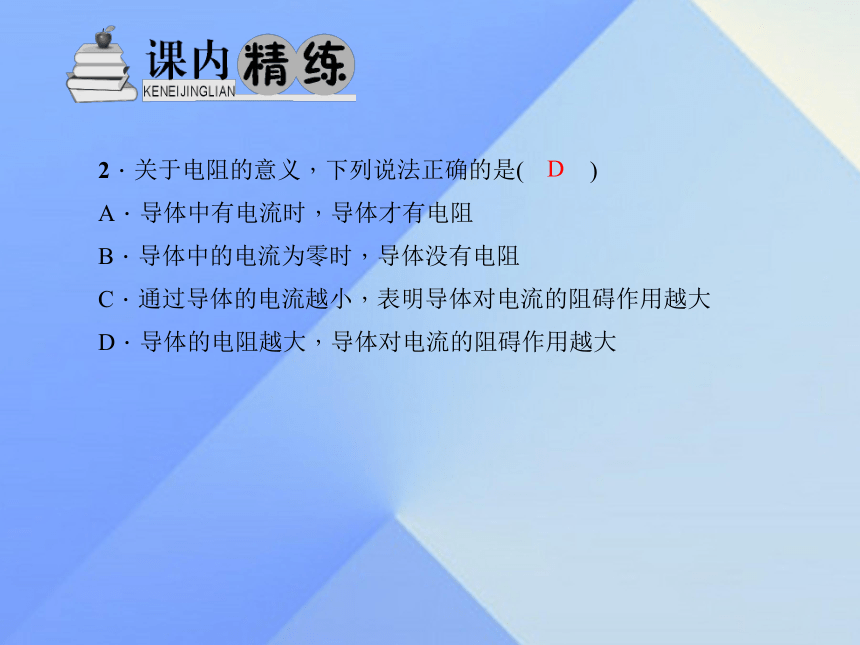

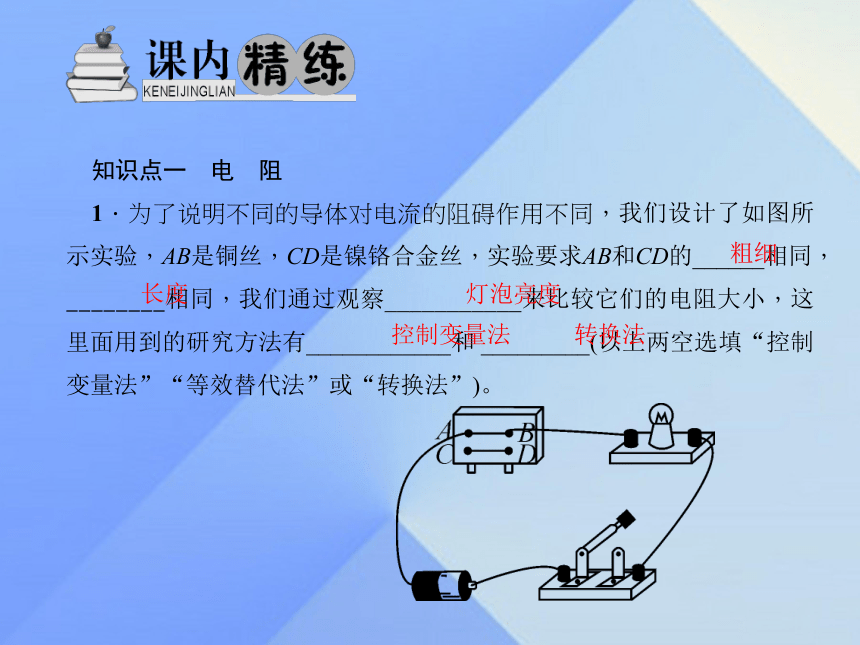

1.为了说明不同的导体对电流的阻碍作用不同,我们设计了如图所示实验,AB是铜丝,CD是镍铬合金丝,实验要求AB和CD的______相同,________相同,我们通过观察___________来比较它们的电阻大小,这里面用到的研究方法有____________和 _________(以上两空选填“控制变量法”“等效替代法”或“转换法”)。粗细长度灯泡亮度控制变量法转换法2.关于电阻的意义,下列说法正确的是( )
A.导体中有电流时,导体才有电阻
B.导体中的电流为零时,导体没有电阻
C.通过导体的电流越小,表明导体对电流的阻碍作用越大
D.导体的电阻越大,导体对电流的阻碍作用越大D知识点二 影响电阻大小的因素

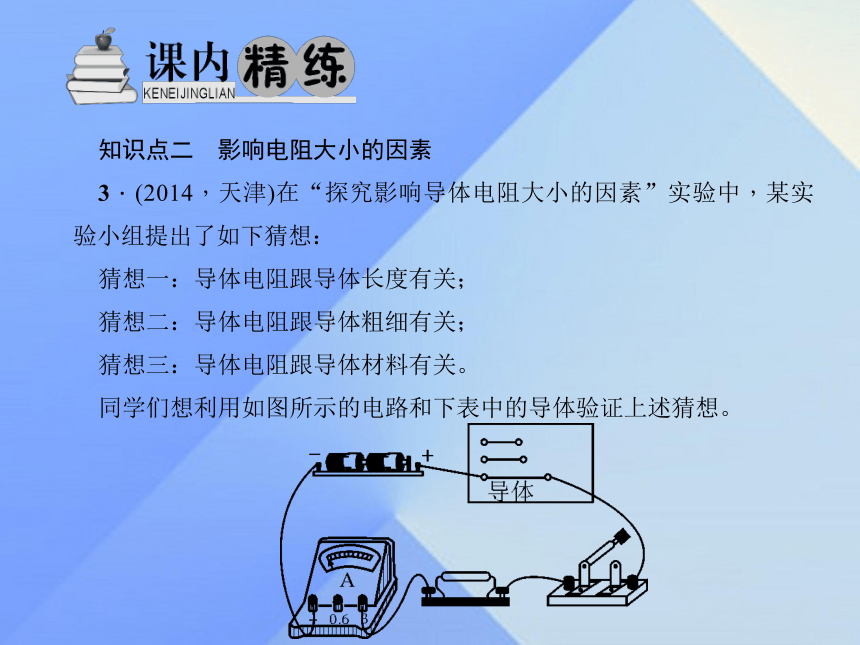

3.(2014,天津)在“探究影响导体电阻大小的因素”实验中,某实验小组提出了如下猜想:
猜想一:导体电阻跟导体长度有关;
猜想二:导体电阻跟导体粗细有关;
猜想三:导体电阻跟导体材料有关。

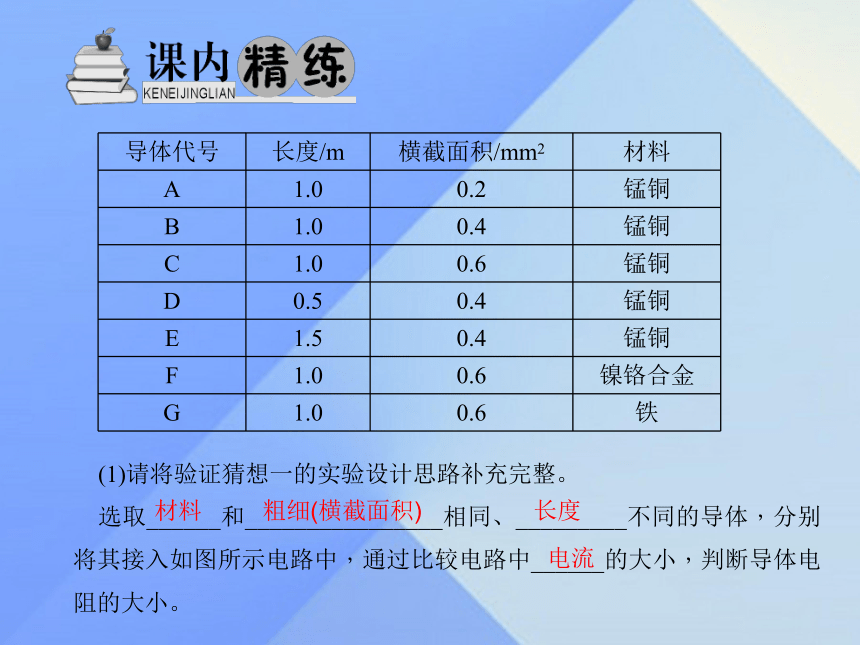

同学们想利用如图所示的电路和下表中的导体验证上述猜想。材料(1)请将验证猜想一的实验设计思路补充完整。
选取______和________________相同、_________不同的导体,分别将其接入如图所示电路中,通过比较电路中______的大小,判断导体电阻的大小。粗细(横截面积)长度电流C、F、G(2)验证猜想三时,若需对比三个实验数据,则应从上表中选取导体 __________________(填写导体代号)来进行实验。
4.下列不能影响导体电阻大小的是( )
A.导体两端的电压 B.导体的长度
C.导体的材料 D.导体的横截面积
5.一根锰铜线的电阻为R,要使这根导线接入电路的电阻变大,可采用的方法是( )
A.减小导线两端的电压
B.增大导线中的电流
C.将导线拉长后连入电路
D.将导线对折后连入电路AC6.有一段粗细均匀的金属导线,电阻是1 Ω,把它对折后作为一根导线使用,此时它的电阻将( )
A.大于1 Ω
B.小于1 Ω
C.等于1 Ω
D.可能大于也可能小于1 ΩB1.(4分)用两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中,下列说法正确的是( )
A.通过粗电阻丝的电流较大
B.通过细电阻丝的电流较大
C.加在粗电阻丝两端的电压较大
D.加在细电阻丝两端的电压较大A2.(4分)在温度一定时,比较两根镍铬合金丝电阻的大小,下列说法中正确的是( )
A.长导线的电阻大
B.横截面积大的导线电阻大
C.长度相同时,粗导线的电阻大
D.横截面积相同时,长导线的电阻大D3.(4分)小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝,b比a的横截面积大。关于此实验,下列说法正确的是( )
A.小灯泡越亮,表示接入的合金丝电阻越大
B.用此装置只能探究导体电阻和横截面积的关系
C.用此装置能探究导体电阻和横截面积、长度的关系
D.为了准确比较合金丝电阻,可在电路中串联一电压表
4.(6分)小王家建了新房子,准备购买安装电灯用的电线,到了商店发现有同样粗细的铜导线和铝导线,你认为,从导电能力方面应选___导线。理由是______________________________________________________________。C铜在长度、横截面积相同的条件下,铜导线的电阻比铝导线的电阻要小D5.(4分)在研究物质的导电性时,采用如图所示的实验电路。用酒精灯对着白炽灯的玻璃芯柱加热,灯泡L会慢慢亮起来。对此,以下叙述正确的是( )
A.玻璃芯柱和灯泡L是并联的
B.本实验能说明电阻的大小与酒精灯有关系
C.通过灯泡的电流要比通过玻璃芯柱的电流大
D.加热过程中,玻璃芯柱的电阻随着温度升高而减小6.(4分)一只白炽灯泡,不发光时电阻是R1,把它接在家庭电路上正常发光时电阻是R2,则( )
A.R1>R2 B.R1=R2
C.R1<R2 D.不能确定C7.(8分)在“探究影响导体电阻大小的因素”实验中,小明设计了如图电路。
(1)在连接电路时发现,还缺少一元件,他应该在电路中再接入的元件是_________。
(2)为粗略判断a、b两点间导体电阻的大小,可通过观察___________。
(3)另有甲、乙两位同学分别对小明的电路做了如下的改进:甲把灯泡更换为电流表;乙在原电路中串联接入电流表。你认为____同学的改进更好一些,理由是_______________。开关灯泡的亮度乙灯泡能保护电路8.(16分)小明在科技活动中,了解到有一种用半导体材料制成的热敏电阻,其电阻R随温度t变化的图象如图甲所示。(1)热敏电阻的阻值随温度的升高而 ______(选填“增大”或“减小”)。
(2)小明想利用热敏电阻制成温度报警器,实验室中现有两只外形完全相同的电阻R1和R2,其中一只为热敏电阻,另一只为定值电阻(阻值不随温度的变化而变化)。为了辨别它们,小明设计了如图乙所示的电路。
①接下来小明应如何操作?
答:闭合开关,对其中一只电阻加热。
②根据观察到的什么现象可辨别出热敏电阻?
答:若电流表的示数增大,则该电阻为热敏电阻;若电流表示数不变,则该电阻为定值电阻,另一只为热敏电阻。减小
