【人教版】2016版九年级物理：17.2《欧姆定律》ppt习题课件（含答案）

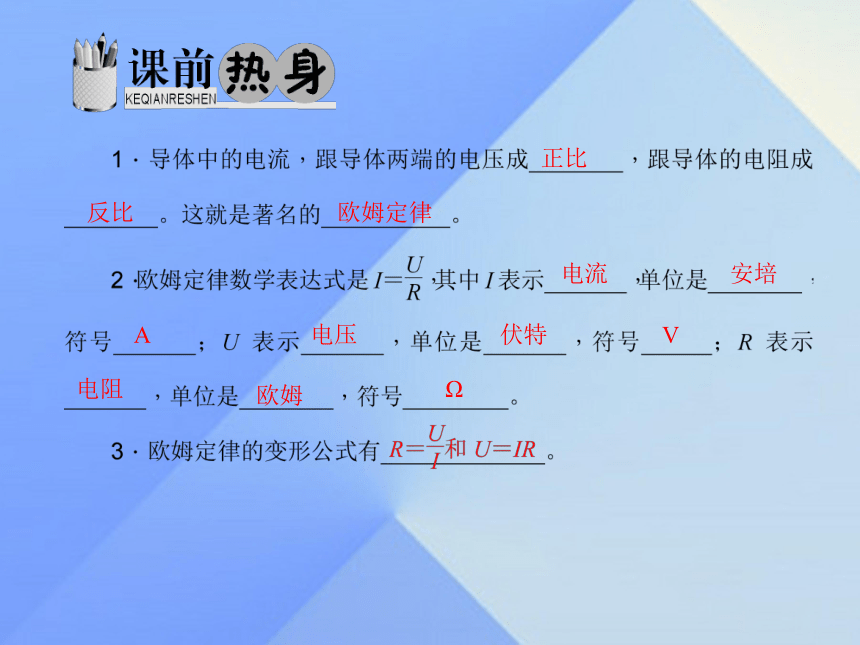

课件13张PPT。第2节　欧姆定律 正比 反比 欧姆定律 电流 安培 A 电压 伏特 V 电阻 欧姆 Ω 知识点一　理解欧姆定律

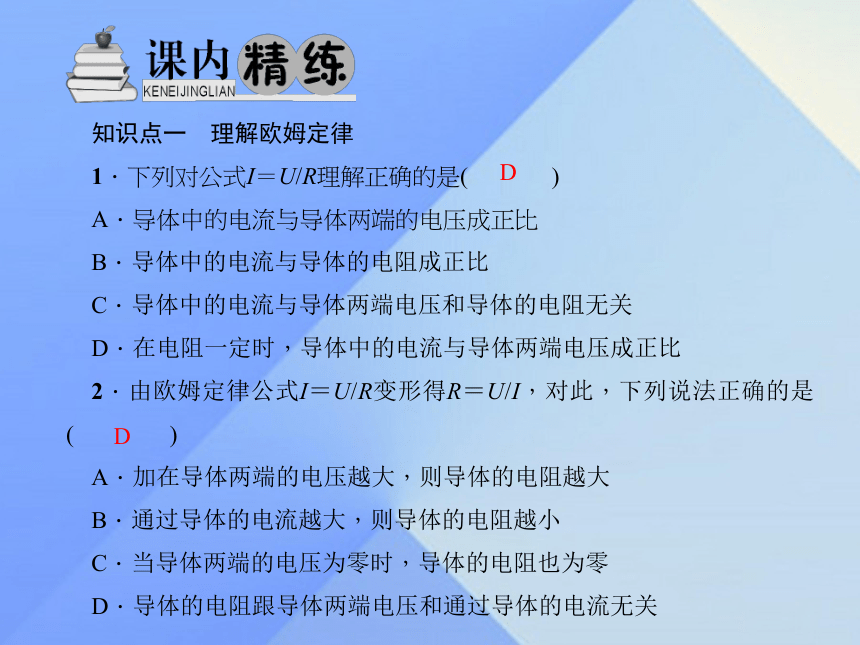

1．下列对公式I＝U/R理解正确的是( )
A．导体中的电流与导体两端的电压成正比
B．导体中的电流与导体的电阻成正比
C．导体中的电流与导体两端电压和导体的电阻无关
D．在电阻一定时，导体中的电流与导体两端电压成正比
2．由欧姆定律公式I＝U/R变形得R＝U/I，对此，下列说法正确的是( )
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．当导体两端的电压为零时，导体的电阻也为零

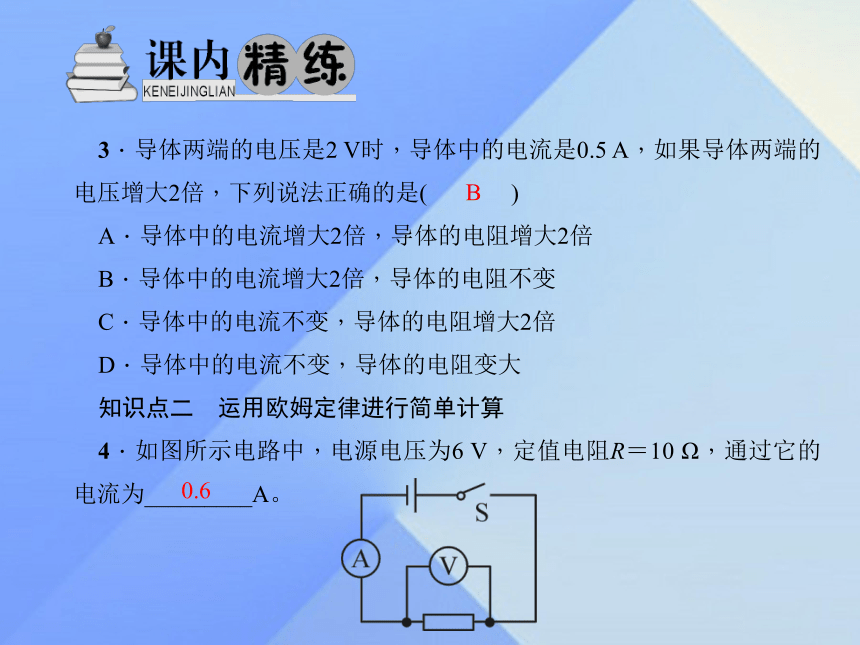

D．导体的电阻跟导体两端电压和通过导体的电流无关DD3．导体两端的电压是2 V时，导体中的电流是0.5 A，如果导体两端的电压增大2倍，下列说法正确的是( )
A．导体中的电流增大2倍，导体的电阻增大2倍
B．导体中的电流增大2倍，导体的电阻不变
C．导体中的电流不变，导体的电阻增大2倍
D．导体中的电流不变，导体的电阻变大
知识点二　运用欧姆定律进行简单计算

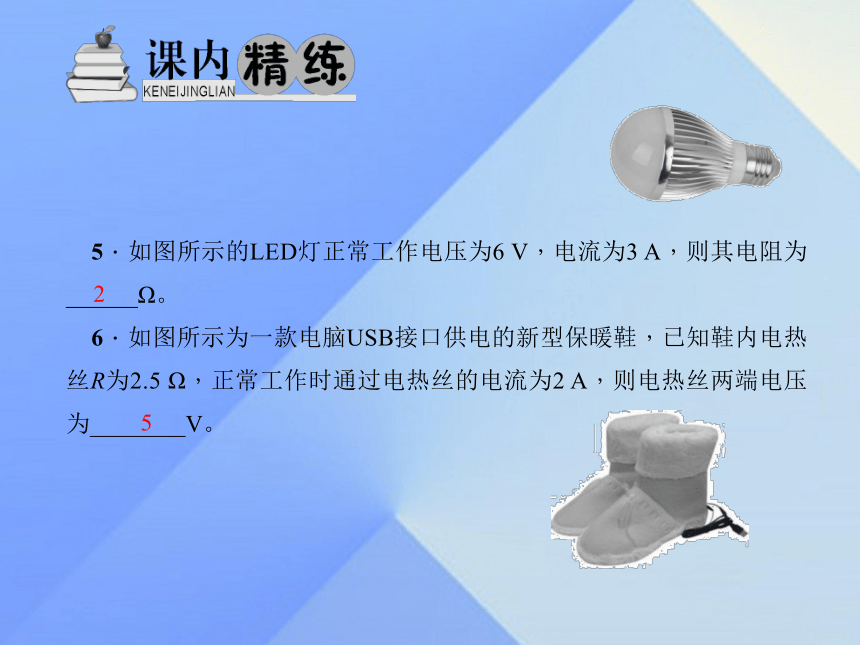

4．如图所示电路中，电源电压为6 V，定值电阻R＝10 Ω，通过它的电流为_________A。B0.65．如图所示的LED灯正常工作电压为6 V，电流为3 A，则其电阻为______Ω。

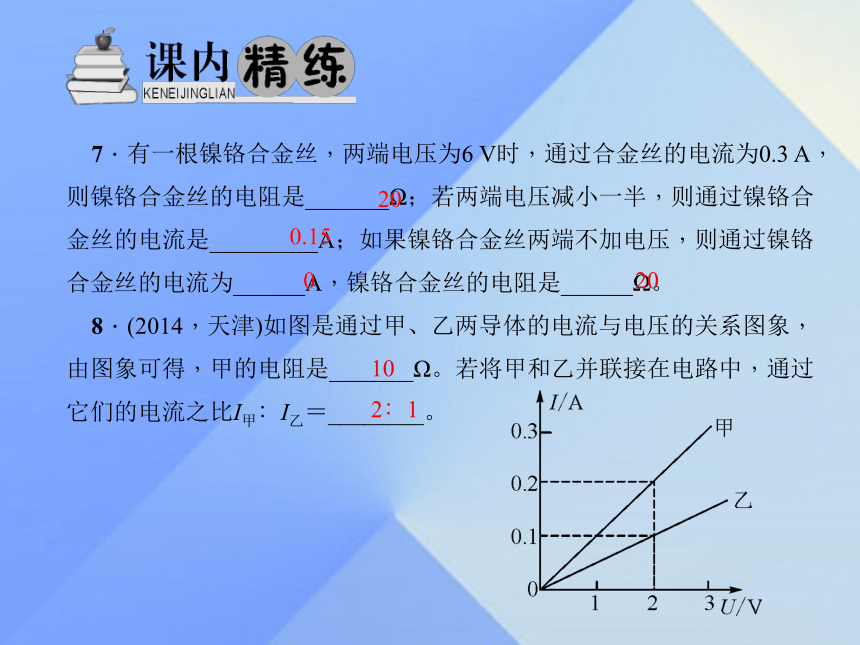

6．如图所示为一款电脑USB接口供电的新型保暖鞋，已知鞋内电热丝R为2.5 Ω，正常工作时通过电热丝的电流为2 A，则电热丝两端电压为________V。257．有一根镍铬合金丝，两端电压为6 V时，通过合金丝的电流为0.3 A，则镍铬合金丝的电阻是_______Ω；若两端电压减小一半，则通过镍铬合金丝的电流是_________A；如果镍铬合金丝两端不加电压，则通过镍铬合金丝的电流为______A，镍铬合金丝的电阻是______Ω。
8．(2014，天津)如图是通过甲、乙两导体的电流与电压的关系图象，由图象可得，甲的电阻是_______Ω。若将甲和乙并联接在电路中，通过它们的电流之比I甲∶I乙＝________。200.15020102∶1C9．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，则( )
A．UAB＞UBC，IAB＜IBC
B．UAB＜UBC，IAB＝IBC
C．UAB＞UBC，IAB＝IBC
D．UAB＝UBC，IAB＜IBC1．(4分)如图所示，R1＝10 Ω，电流表A的示数为0.5 A，电源电压为10 V。下列叙述不正确的是( )
A．R1与R2并联
B．R2阻值为20 Ω
C．R1两端电压为10 V
D．电流表A1的示数为1.0 AD2．(4分)(2014，吉林)如图所示，R1的电阻是30 Ω，R2的电阻是20 Ω，闭合开关S，断开开关S1时，电流表的示数是0.3 A，则再闭合开关S1时电流表的示数是( )
A．0.3 A B．0.5 A
C．0.6 A D．0.2 A
3．(4分)如图所示，R1＝5 Ω，R2＝10 Ω，则电压表V1和V2的示数之比是( )
A．1∶2 B．2∶1 C．1∶3 D．3∶1BCB4．(4分)甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2 Ω。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示的电路进行测量。当电压表的示数为3.0 V时，电流表的示数为0.5 A，则短路位置离甲地的距离为( )
A．10 km B．15 km
C．30 km D．40 km5．(6分)(2014，河南)如图所示是小灯泡L和电阻R中电流随电压变化的图象。由图象可知，电阻R的阻值为______Ω。若将它们并联接在电压为2 V的电源两端，电路中的总电流为_____A。200.356．(6分)(2014，南京)如图所示，电源电压恒定，R1＝20 Ω。闭合开关S，断开开关S1，电流表示数是0.3 A；若再闭合S1，发现电流表示数变化了0.2 A，则电源电压为_____V，R2的阻值为______Ω。6307．(10分)一只灯泡L的电阻为10 Ω，在6 V的电压下才能正常发光，现将该灯泡接在10 V恒压电源上，为了使该灯泡能够正常发光，可在电路中连接一个合适的电阻R，你认为应该怎样连接该电阻，电阻R的阻值应为多大？8．(12分)(2014，天津)小红用如图所示电路测量未知电阻R2的阻值。实验时，闭合S、S1，电压表的示数是12 V；闭合S，断开S1，电压表的示数是8 V。已知电阻R1为40 Ω，电源电压保持不变，求被测电阻R2的阻值。
