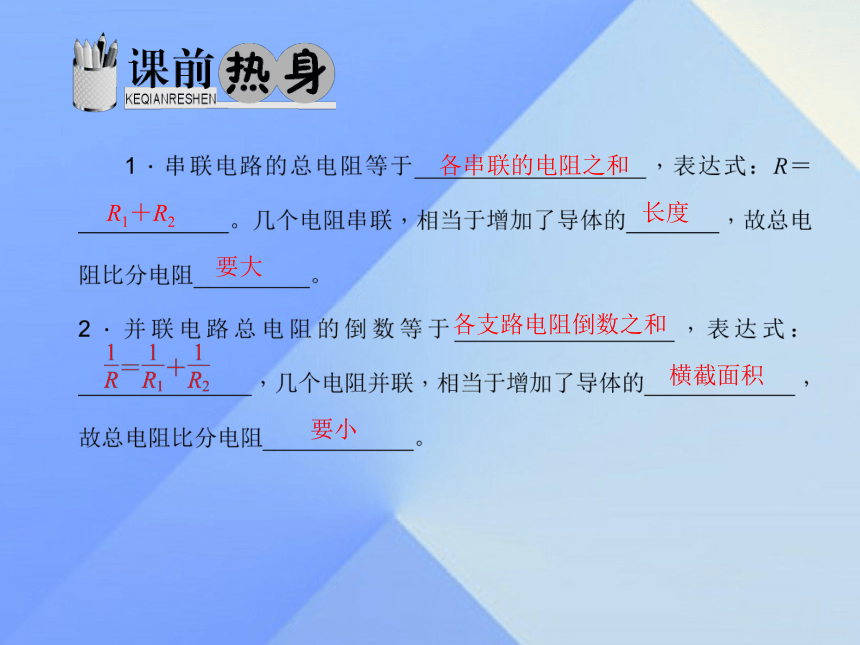

课件14张PPT。第4节　欧姆定律在串、并联电路中的应用 各串联的电阻之和 R1＋R2 长度 要大 各支路电阻倒数之和 横截面积 要小 知识点一　串联电路

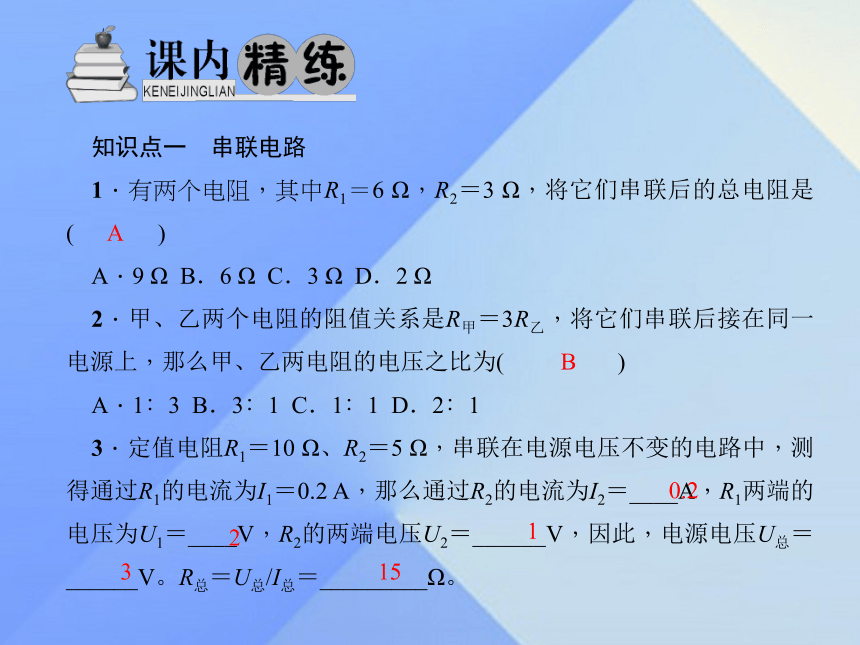

1．有两个电阻，其中R1＝6 Ω，R2＝3 Ω，将它们串联后的总电阻是( )
A．9 Ω B．6 Ω C．3 Ω D．2 Ω
2．甲、乙两个电阻的阻值关系是R甲＝3R乙，将它们串联后接在同一电源上，那么甲、乙两电阻的电压之比为( )
A．1∶3 B．3∶1 C．1∶1 D．2∶1

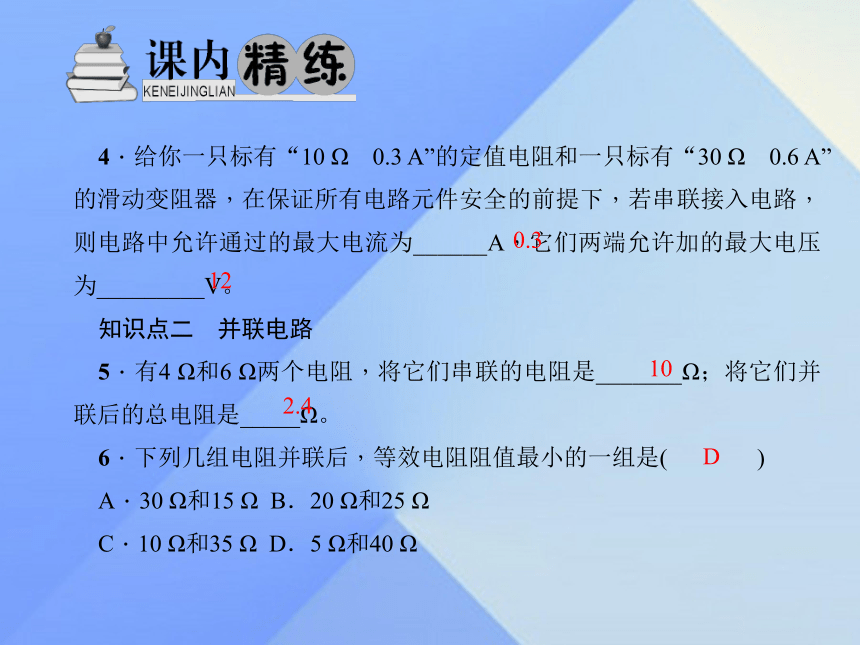

3．定值电阻R1＝10 Ω、R2＝5 Ω，串联在电源电压不变的电路中，测得通过R1的电流为I1＝0.2 A，那么通过R2的电流为I2＝____A，R1两端的电压为U1＝____V，R2的两端电压U2＝______V，因此，电源电压U总＝______V。R总＝U总/I总＝_________Ω。AB0.2213154．给你一只标有“10 Ω　0.3 A”的定值电阻和一只标有“30 Ω　0.6 A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为______A，它们两端允许加的最大电压为_________V。
知识点二　并联电路
5．有4 Ω和6 Ω两个电阻，将它们串联的电阻是_______Ω；将它们并联后的总电阻是_____Ω。
6．下列几组电阻并联后，等效电阻阻值最小的一组是( )
A．30 Ω和15 Ω B．20 Ω和25 Ω

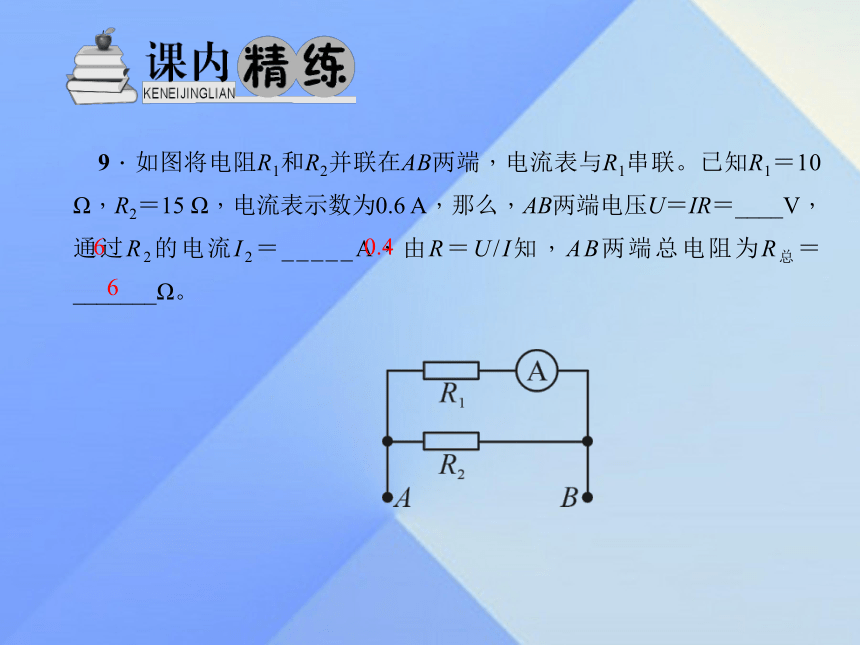

C．10 Ω和35 Ω D．5 Ω和40 Ω0.312102.4D7．如图所示的电路中，电压一定，当开关S断开时，电流表示数为0.5 A，开关闭合后，电流表示数改变了0.3 A，则R1与R2阻值之比是( )
A．3∶2 B．2∶3 C．3∶5 D．5∶8

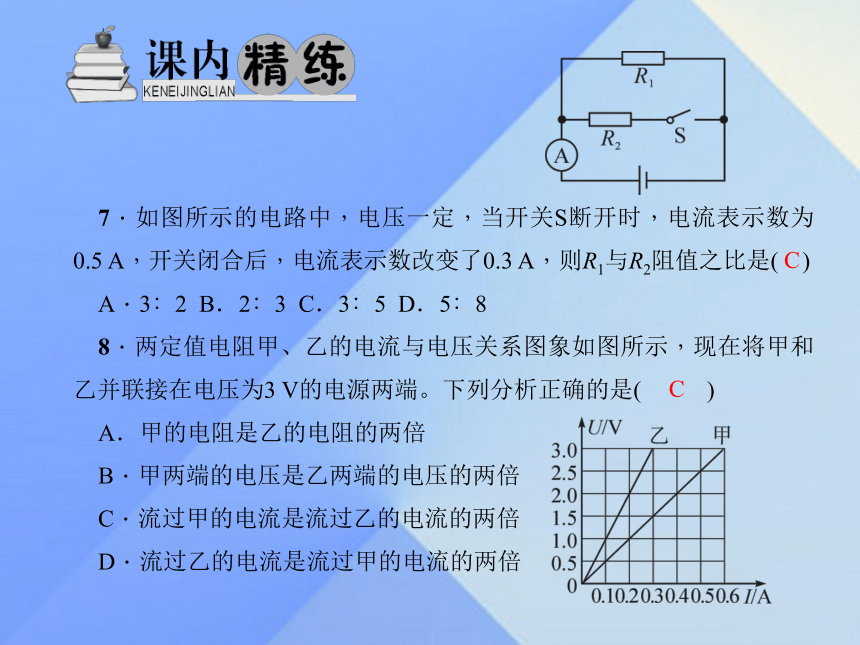

8．两定值电阻甲、乙的电流与电压关系图象如图所示，现在将甲和乙并联接在电压为3 V的电源两端。下列分析正确的是( )
A．甲的电阻是乙的电阻的两倍
B．甲两端的电压是乙两端的电压的两倍
C．流过甲的电流是流过乙的电流的两倍

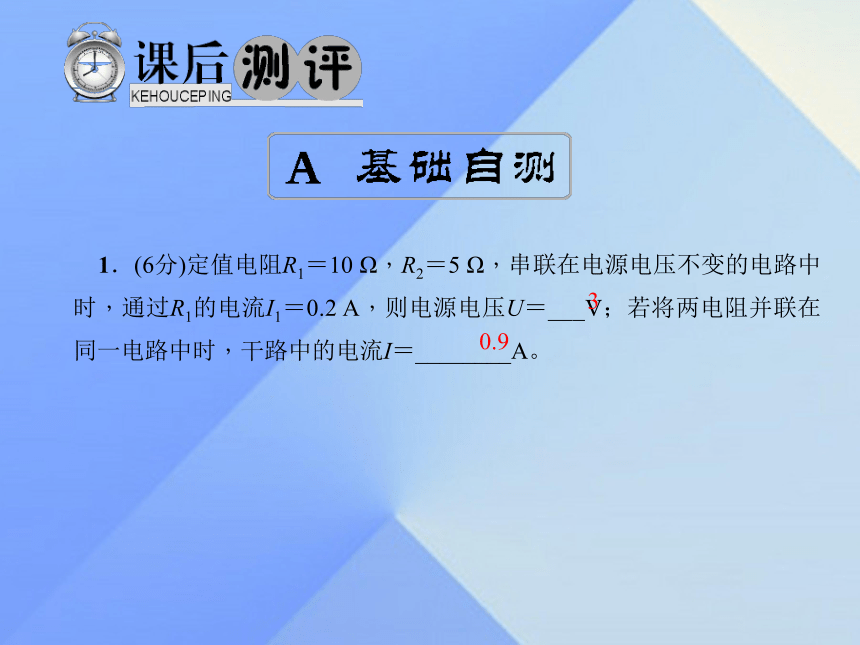

D．流过乙的电流是流过甲的电流的两倍CC9．如图将电阻R1和R2并联在AB两端，电流表与R1串联。已知R1＝10 Ω，R2＝15 Ω，电流表示数为0.6 A，那么，AB两端电压U＝IR＝____V，通过R2的电流I2＝_____A，由R＝U/I知，AB两端总电阻为R总＝_______Ω。60.461．(6分)定值电阻R1＝10 Ω，R2＝5 Ω，串联在电源电压不变的电路中时，通过R1的电流I1＝0.2 A，则电源电压U＝___V；若将两电阻并联在同一电路中时，干路中的电流I＝________A。30.92．(6分)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S1闭合、S2断开时，电压表和电流表示数分别为U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别为U2和I2，则U1∶U2＝_______，I1∶I2＝_______。
3．(6分)如图所示，电压U恒定为8 V，R1＝12 Ω。滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从3 V变到6 V，则R2的阻值为___Ω，滑动变阻器的最大阻值为______Ω。1∶14∶34164．(6分)图甲所示的电路中，电源电压恒为12 V，滑动变阻器铭牌上标有“100 Ω　0.5 A”字样，图乙为R1的I-U图象，R1的阻值为___Ω，当电路中的电流为0.2 A时，滑动变阻器R2接入电路的阻值为_____Ω，为了不损坏滑动变阻器R2，其接入电路的阻值不能小于___Ω。20404D5．(5分)(易错题)如图是表示阻值不同的两个电阻的电流随电压变化的I-U图线，从图中可知( )
A．R1＞R2
B．R1、R2串联后的总电阻的I-U图线在区域Ⅱ
C．R1、R2并联后的总电阻的I-U图线在区域Ⅲ
D．R1、R2并联后的总电阻的I-U图线在区域ⅠBCD B7．(5分)将粗细均匀的电阻丝围成闭合的等边三角形ABC，如图所示，分别将A、B和A、C两端接在同一电源上，则两次通过AB的电流大小之比是( )
A．1∶1 B．2∶1 C．1∶2 D．2∶38．(4分)用均匀的电阻丝围成一个正方形ABCD，如图所示，其中E为CD边的中点。当B、D两点接入电路中时，阻值为8 Ω；那么将B、E两点接入电路中时，阻值为_____Ω。7.59．(7分)在如图所示的电路中，电源电压恒定，灯的电阻为20 Ω，闭合开关，当滑动变阻器的滑片P位于中点时，电压表的示数为2 V，电流表的示数为0.2 A；当滑片P位于滑动变阻器的最右端时，电压表的示数为多少？
