【人教版】2016版九年级物理：18.4《焦耳定律》ppt习题课件（含答案）

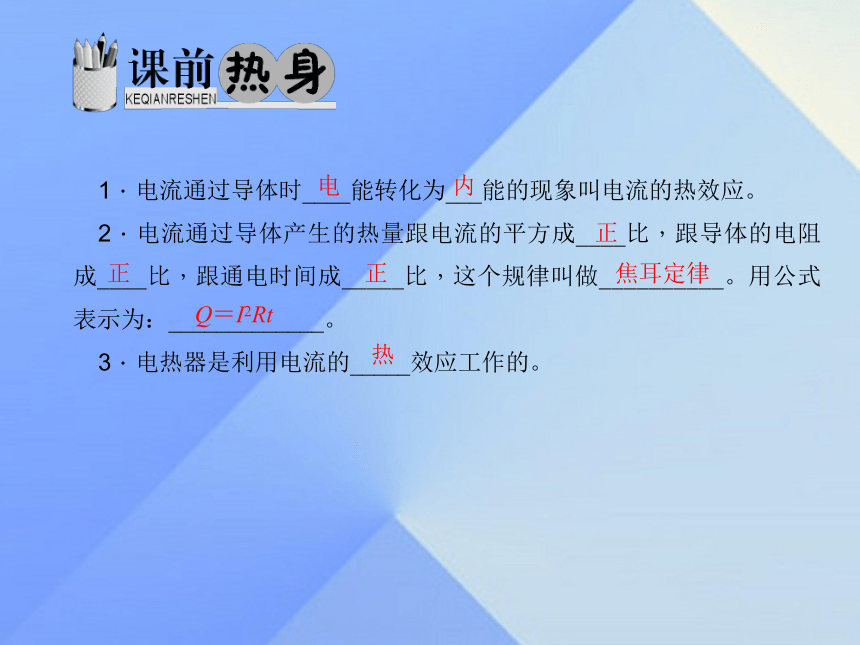

课件15张PPT。第4节　焦耳定律1．电流通过导体时____能转化为___能的现象叫电流的热效应。
2．电流通过导体产生的热量跟电流的平方成____比，跟导体的电阻成____比，跟通电时间成_____比，这个规律叫做__________。用公式表示为：_____________。
3．电热器是利用电流的_____效应工作的。电内正正正焦耳定律Q＝I2Rt热知识点一　电流的热效应

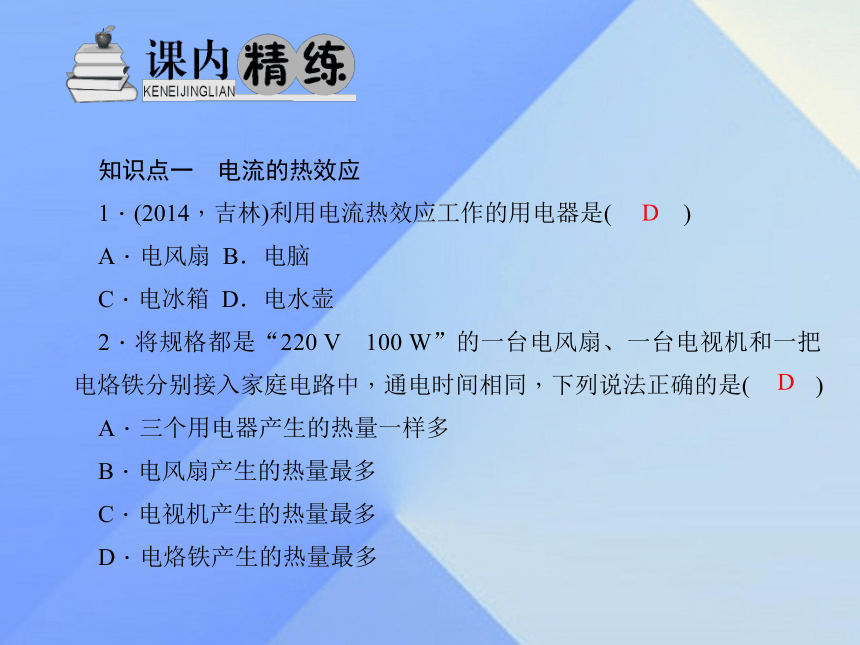

1．(2014，吉林)利用电流热效应工作的用电器是( )
A．电风扇 B．电脑
C．电冰箱 D．电水壶
2．将规格都是“220 V　100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是( )
A．三个用电器产生的热量一样多
B．电风扇产生的热量最多
C．电视机产生的热量最多
D．电烙铁产生的热量最多DD知识点二　焦耳定律

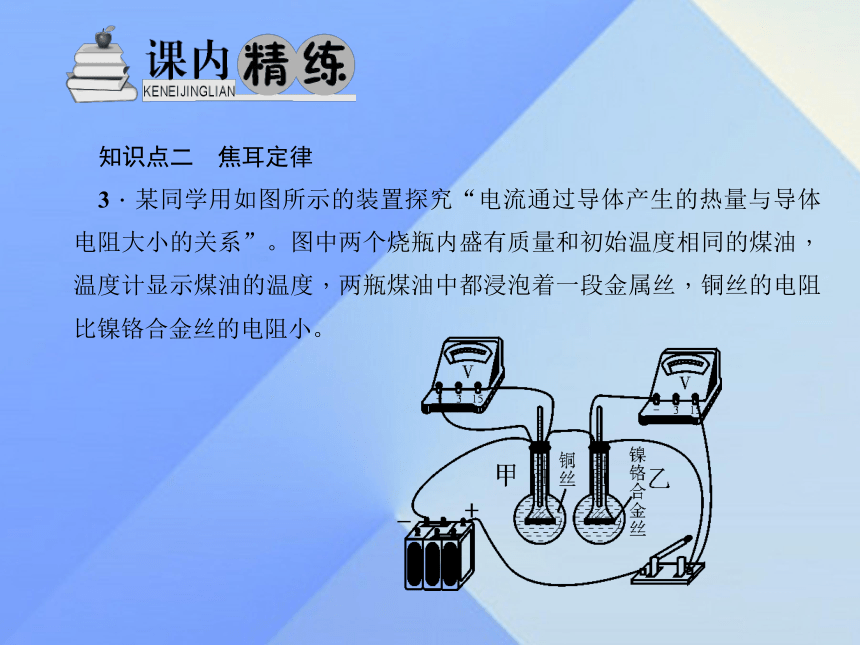

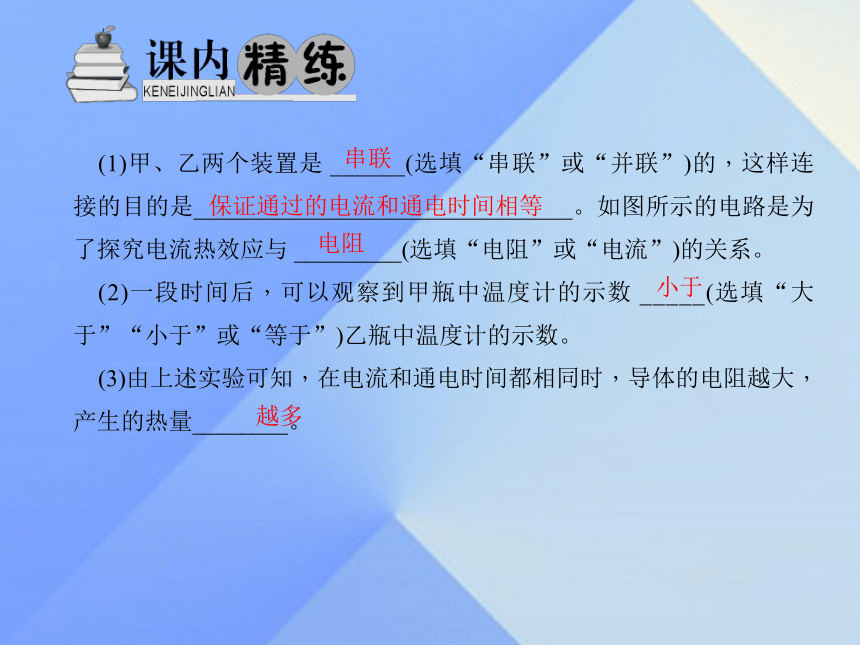

3．某同学用如图所示的装置探究“电流通过导体产生的热量与导体电阻大小的关系”。图中两个烧瓶内盛有质量和初始温度相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，铜丝的电阻比镍铬合金丝的电阻小。(1)甲、乙两个装置是 ______(选填“串联”或“并联”)的，这样连接的目的是_______________________________。如图所示的电路是为了探究电流热效应与 _________(选填“电阻”或“电流”)的关系。
(2)一段时间后，可以观察到甲瓶中温度计的示数 _____(选填“大于”“小于”或“等于”)乙瓶中温度计的示数。

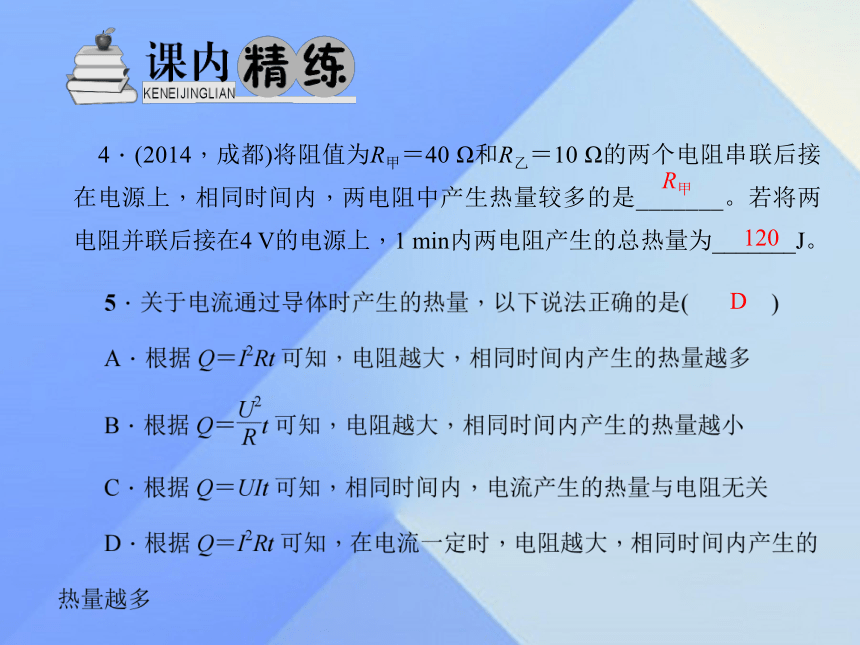

(3)由上述实验可知，在电流和通电时间都相同时，导体的电阻越大，产生的热量________。串联保证通过的电流和通电时间相等电阻小于越多R甲4．(2014，成都)将阻值为R甲＝40 Ω和R乙＝10 Ω的两个电阻串联后接在电源上，相同时间内，两电阻中产生热量较多的是_______。若将两电阻并联后接在4 V的电源上，1 min内两电阻产生的总热量为_______J。120D知识点三　电热的利用和防止
6．下列各种方法和措施中，不是为了防止电热危害的是( )
A．电脑机箱中安有电风扇
B．炎热夏天，连续长时间工作的电视机要停用一会儿
C．天气潮湿时，长期不用的电器隔一段时间要通一次电
D．电视机的后盖上有许多散热孔
7．一个大功率用电器，用铝电线连接到电源上，工作时发现铝导线太热，若要使这铝导线不要太热，下列办法最切实可行的是( )
A．减小电路中的电流
B．将原来的铝导线加长些
C．将原来的铝导线换成粗细、长度相同的铁导线
D．换用更粗的铝导线CD1．(5分)(2014，南京)电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦。这样做很不安全。接头处的电阻常称为“接触电阻”，下列关于“接触电阻”的判断正确的是( )
A．接触电阻较大，它与电阻丝的其他部分串联
B．接触电阻较大，它与电阻丝的其他部分并联
C．接触电阻较小，它与电阻丝的其他部分串联
D．接触电阻较小，它与电阻丝的其他部分并联A2．(5分)某校师生开展科学探究，自制了一台电烘箱，电烘箱的电阻丝通过的电流是5 A的时候，每分钟产生6.6×104 J的热量，下列说法中错误的是( )
A．每秒消耗的电能是1.1×103 J
B．电阻丝工作时的电阻是44 Ω
C．电阻丝消耗的电功率是1.1×103 kW
D．加在电阻丝两端电压是220 V
3．(5分)将阻值为40 Ω的电阻丝接在电源两端，通电10 min，电流产生的热量是1.5×103 J，若将阻值为10 Ω的电阻丝接入同一电源的两端，通电20 min，电流产生的热量是( )
A．1.2×104 J B．3.75×102 J
C．7.5×102 J D．6.0×103 JCA3∶44．(4分)已知R1∶R2＝3∶4，当R1、R2串联在电路中时，R1、R2两端的电压之比U1∶U2＝_____；当电阻R1、R2并联在电路中时，在相同的时间内，电流通过R1、R2所产生的热量之比Q1∶Q2＝_________。4∶35．(6分)小芳家夏天常用的“电热驱蚊器”是利用电流的____效应工作的，发热元件是一个阻值为1 000 Ω的电阻，接在照明电路中通电100 s产生的热量为________J。她家电能表铭牌上标有“220 V　10(20) A　50 Hz　2 000 r/(kW·h)”，她用1 kW的电磁炉(其他用电器都断开)6 min烧开一壶水的过程中，电能表的转盘转________圈。
6．(4分)某电热壶铭牌上标有“220 V　1 000 W”字样，当其正常工作时，把质量为2 kg、温度为30 ℃的水加热到80 ℃，用时10 min[c水＝4.2×103 J/(kg·℃)]。加热过程中，水吸收的热量是__________J，电热壶烧水的效率是_________。热4 840 2004.2×10570%7．(6分)(2014，长沙)在做“电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置。两个透明的容器中密闭了等量的空气，U形管中液面变化反映了密闭空气温度的变化。(1)若通电时间相同，发现B玻璃管内液面上升高度较高，这表明：在电流和通电时间相同的情况下，导体的_______越大，产生的热量越多。
(2)小刚采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升位置较高，这表明：在电阻和通电时间相同的情况下，通过导体的________越大，产生的热量越多。
(3)该实验中用到的研究物理问题的方法是______________法和转换法。电阻电流控制变量8．(15分)(2014，长春)如图是小明设计的某调温电热器工作原理的甲、乙两个方案，其中电阻R1、R2、R3、R4均为发热电阻。(1)甲方案中，开关S、S1均闭合，电热器处于高温挡；乙方案中，开关S、S1均闭合，电热器处于_________挡。
(2)甲、乙两种方案中高温挡的功率相同，低温挡的功率也相同，则电阻R1 _____(选填“＞”“＜”或“＝”)R3。
(3)甲方案中，高温挡功率是低温挡功率的10倍，若把R2换成R′2，结果低温挡功率变为原来的一半，则R′2＝_________R1。高温＜19
