第3节 简单机械(杠杆)

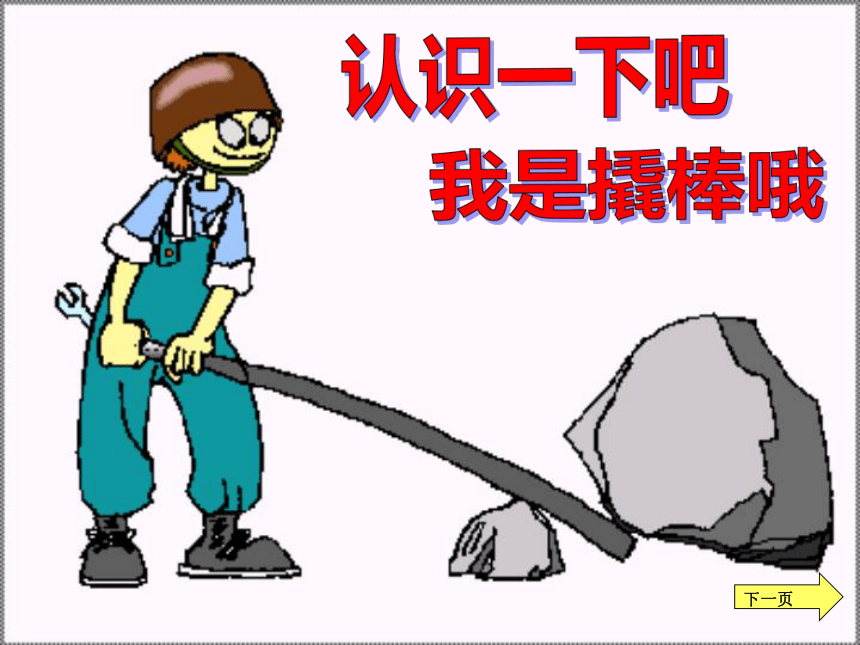

课件19张PPT。第三节 认识简单机械第一课时 杠杆新世纪实验学校 下一页认识一下吧我是撬棒哦下一页　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

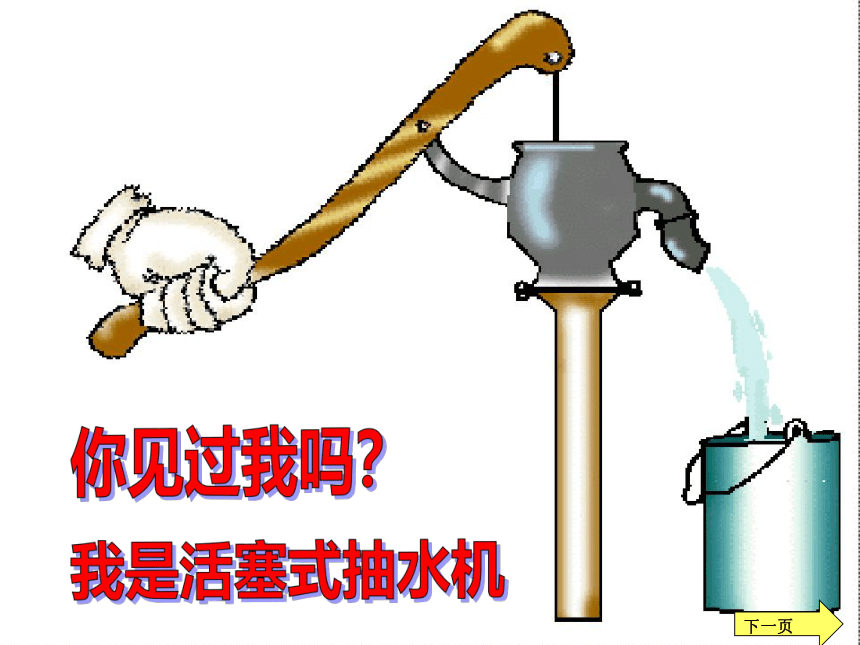

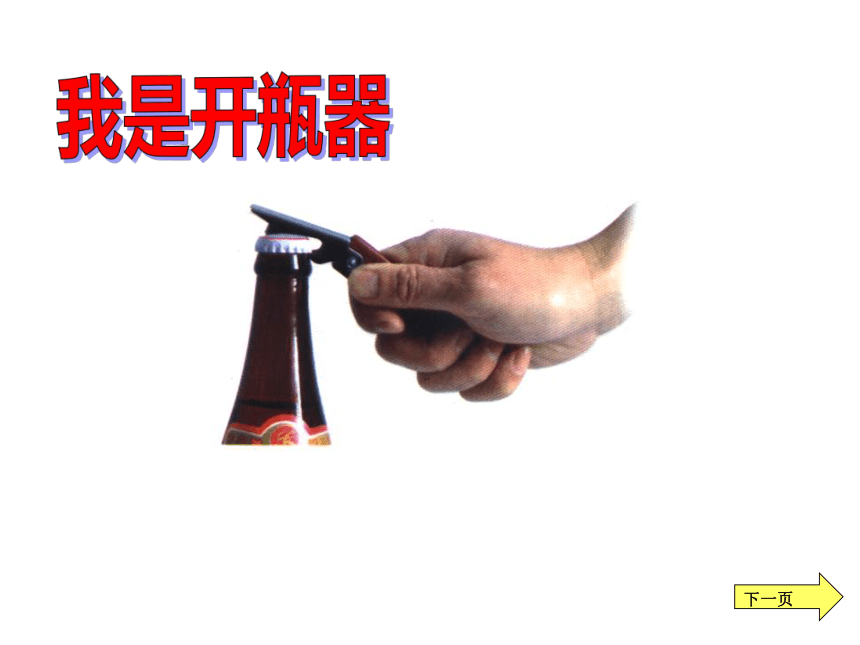

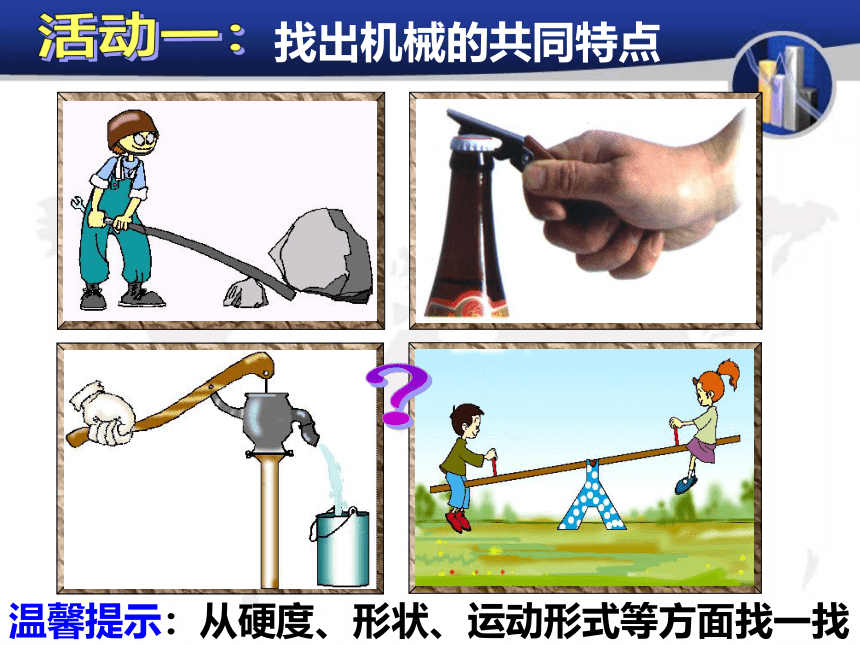

我是开瓶器下一页你见过我吗？我是活塞式抽水机下一页？温馨提示：从硬度、形状、运动形式等方面找一找活动一：找出机械的共同特点

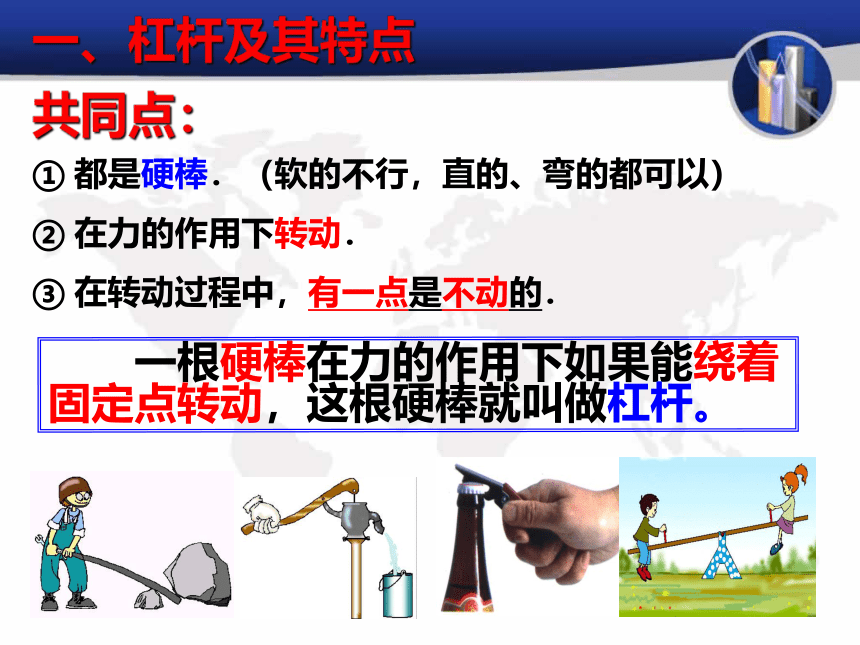

共同点：① 都是硬棒．（软的不行，直的、弯的都可以）② 在力的作用下转动．③ 在转动过程中，有一点是不动的． 一根硬棒在力的作用下如果能绕着
固定点转动，这根硬棒就叫做杠杆。一、杠杆及其特点二、生活中的杠杆古代的杠杆
桔槔[jiégāo]舂[chōng]L1L2三、杠杆的五要素
支点：杠杆绕着转动的点（O点）动力：使杠杆转动的力（F1）阻力：阻碍杠杆转动的力（F2）动力臂：从支点到动力作用线的距离（L1）阻力臂：从支点到阻力作用线的距离（L2）三、杠杆的五要素
请找出杠杆的支点和动力阻力作用点。
１、支点试着转动一下我哦这些点的位置有什么共同特点呢？记住哦：三点一定都在杠杆上请找出杠杆的动力和阻力的方向？
２、动力和阻力试着转动一下我哦动力的方向与阻力的方向是否一致？记住哦：动力方向与杠杆转动方向相同，阻力方向则相反F１F２F１F２F１F２F１F２F2动力和阻力是否一定在支点的一侧？F1F1F2L1L2O画出杠杆的力臂的方法： 一找 二找 ，三画 要牢记；
点到力线引 线， 垂线长度即 。支点力力线垂力臂请画出杠杆的动力臂和阻力臂。
３、动力臂和阻力臂F１F２L１L２试着转动一下我哦L１L２L１L２L１L２L１L２拓展：挑战自我指夹钳可看作杠杆吗？
有几个杠杆？五要素在哪里？ABCEDOFL１L２L１L２L１L２1、杠杆：
在力的作用下能够绕固定点转动的硬棒 2、杠杆的五要素：支点动力动力臂阻力阻力臂3、画杠杆五要素：一找支点二找力，
三画力线要牢记；
点到力线引垂线，
垂线长度即力臂。课后练习：找一找身体中有哪些杠杆？ 人的身体中有许多的杠杆，课后试着找一找，并确定它的五要素，下节课做汇报。
