苏教版必修1第六章《设计图样的绘制》测试卷试卷

苏教版必修1第六章、《设计图样的绘制》测试卷试卷
班级
姓名
一、选择题：
1、下列不属于技术语言的是-----------------------------------------------（
）
A．三视图
B．服装加工图
C．交通标志
D．漫画
2、为了形象地表达汽车、房屋等产品的设计方案，可采用的技术语言为--------------（
）
A．口头语言
B．技术图样
C．图表
D．模型
3、在呈现较复杂产品的设计方案及对设计进
( http: / / www.21cnjy.com )行详细说明和陈述时，采用以下哪种技术语言比较合适？----------------------------------------------------------------（　　）
A．口头语言
　B．图表
　C．技术图样
D．符号
4、正等轴测图上的坐标轴应该是------------------------------------------（
）
( http: / / www.21cnjy.com )
5、如下标志不属于环保标志的是-----------------------------------------（
）
( http: / / www.21cnjy.com )
6、以下给定的轴侧图，对应有四组三视图，其中正确的是------------------（　
）
( http: / / www.21cnjy.com )
7、下列形体结构的三视图中，左视图和主视图不一样的是-----------------（
）
( http: / / www.21cnjy.com )
8、在三视图标注尺寸时无需考虑的是---------------------------------------(
)
A．尺寸界线
B．尺寸线
C．尺寸数字
D．尺寸比例
9、某设计师设计出一图纸后，并标注其比例是
( http: / / www.21cnjy.com )10︰1，某边长的实际长度是200cm，我们在图形中标注此边长时，应标注-----------------------------------------------（
）
A.20cm B.200cm C.2000cm D.200
10、以下尺寸标注错误的是-----------------------------------------------（
）
( http: / / www.21cnjy.com )
11、通用技术课上，王老师要求同学们设计并
( http: / / www.21cnjy.com )制作一盏学生用的台灯。王凯同学设计了如图所示的方案。下列对该设计的分析恰当的是----------------------------------（
）
A．设计是一种创新，应该不受任何限制
B．该设计充分考虑到市场需求
C．设计时要强调多功能，功能越多越好
D．该设计反映王凯同学没有明确设计台灯的某些限制条件
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
12、上右图所示是王凯同学的折叠式小书桌设计方案，从该方案中我们可以知道----（
）
A．小书桌的长度为300mm
B．小书桌的桌面角度无法调节
C．桌面的支架可用来放教科书
D．小书桌的桌脚无法调节
13、等边角钢由相互垂直的两个面组成，在其加工图中，从垂直面上圆孔最低点到两个面交线的垂直距离是（
）
A．18
B．12
C．24
D．30
14、王凯同学在学了“常见的技术图样”后，画出了自家桌子的技术图样（如右图所示）。请根据图样，在下面填上相应的内容。
王凯同学所画的技术图样属于（
）
A．二视图
B．三视图
C．剖视图
D．轴测图
15、属于技术语言的是--
( http: / / www.21cnjy.com )-------------------------------------------------------------------------(
)
( http: / / www.21cnjy.com )
A．④
B．②④
C．①②④
D．①②③④
16、如图所示是一款晨鸣电子鸟的电路和造型，它是一种可以发声的小装置。请问在该
电路中所没有的电子元器件是什么------------------------------------------(
)
( http: / / www.21cnjy.com )
A．二极管
B．三极管
C．电感
D．电容
17、下列四图中最适合作为产品加工依据的是---------------------------------(
)
( http: / / www.21cnjy.com )
18、在机械制图中，点划线用来表示------------------------------------------(
)
A．可见轮廓线
B．不可见轮廓线
C．对称中心线、轴线
D．尺寸线
19、如下四图中，正等轴测图是----------------------------------------------(
)
( http: / / www.21cnjy.com )
20、隐藏在表层后面、内部、下面的结构为不可见结构，一般采用虚线表达这类结构，但在
机械加工图中更多地采用
来表示不可见的结构，同时把虚线变成实线-------(
)
A．主视图
B．剖视图
C．左视图
D．俯视图
21、绘制机械加工图时采用正投影的方法，正投影法的基本特征是-----------------(
)
A．投影线平行于投影面
B．投影线垂直于投影面
C．投影线与投影面成45°角
D．确保投影线与物体的某一表面垂直
22、在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，比较合适的技术语言是
-------------------------------------------------------------------------(
)
A．口头语言
B．图表
C．技术图样
D．符号
23、某机械零件如图所示，零件由下
( http: / / www.21cnjy.com )面的正四棱柱(下底面为正方形边长为20cm)和上面的两个立方块(棱长为5cm)组成一个整体。郝画涂同学想选择不同的主视方向分别画出此零件的三视图，在方框I中画出选择方向①为主视方向的三视图，方框Ⅱ中画出选择方向②为主视方向的三视图。对方框I和方框Ⅱ中的视图进行比较，下列说法正确的是--------------(
)
A．两主视图相同
B．两左视图相同
C．两俯视图相同
D．方框I中的左视图和方框Ⅱ中的主视图相同
24、浙江图书馆计划展出某书画家的
( http: / / www.21cnjy.com )作品，为了保证书画展的社会效果和经济效益，组委会提前制作了许多资料。这些资料中，不属于技术图样的是----------------------(
)
A．图书馆的建筑施工图
B．图书馆的电器安装线路图
C．展架加工图
D．书画家的原稿草图

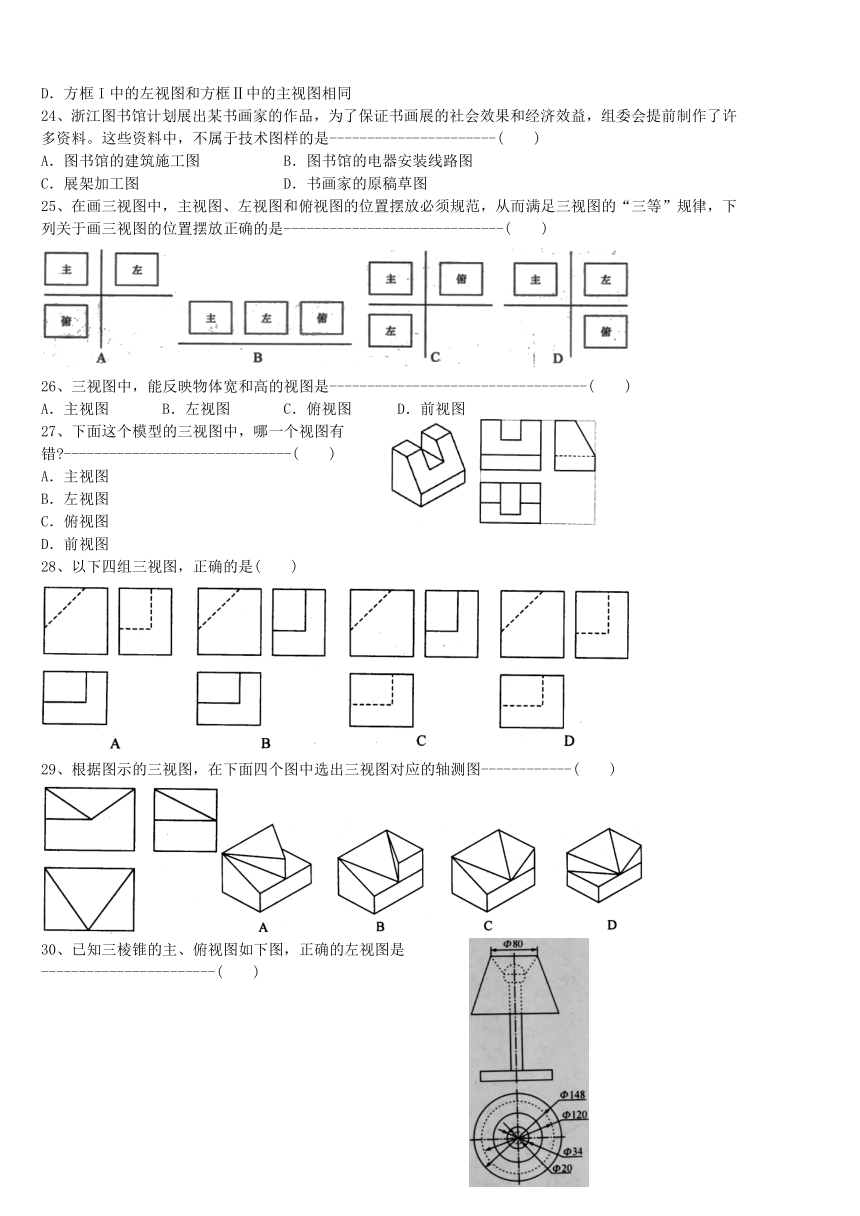

25、在画三视图中，主视图、左视图和俯视图的
( http: / / www.21cnjy.com )位置摆放必须规范，从而满足三视图的“三等”规律，下列关于画三视图的位置摆放正确的是-----------------------------(
)
( http: / / www.21cnjy.com )
26、三视图中，能反映物体宽和高的视图是----------------------------------(
)
A．主视图
B．左视图
C．俯视图
D．前视图
27、下面这个模型的三视图中，哪一个视图有错 ------------------------------(
)
A．主视图
B．左视图
C．俯视图
D．前视图
28、以下四组三视图，正确的是(
)
( http: / / www.21cnjy.com )
29、根据图示的三视图，在下面四个图中选出三视图对应的轴测图------------(
)
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
30、已知三棱锥的主、俯视图如下图，正确的左视图是-----------------------(
)
( http: / / www.21cnjy.com )
31、以下标注完全正确的是(
)
( http: / / www.21cnjy.com )
32、如上图所示为某款台灯
( http: / / www.21cnjy.com )的主视图和俯视图及部分尺寸标注。该台灯圆形底座的直径为
--------------------------------------------------------------------(
)
A．φ80
B．φ148
C．φ120
D．φ34
33、工作人员完成了一个
( http: / / www.21cnjy.com )零件的设计，并绘制了各种图样，下图中符合机械加工要求的是
-------------------------------------------------------------------------(
)
( http: / / www.21cnjy.com )
34、如图所示为某零件的轴测图，其正确的俯视图是--------------------------(
)
( http: / / www.21cnjy.com )
35、如图所示，为一圆柱切削后的正面投
( http: / / www.21cnjy.com )影(主视图)和立体图，其对应的侧面投影(左视图)是---------------------------------------------------------------------(
)
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
36、下列尺寸标注正确的是-----------------------------------------------（
）
( http: / / www.21cnjy.com )
37、下列不属于技术语言的是-----------------------------------------------(
)
A．计算机演示
B．搬运工指挥吊车司机的手势
C．风景画
D．交通标志
38、下例属于技术语言的是----------------------------------------------(
)
( http: / / www.21cnjy.com )
39、属于技术语言的有----------------------------------------------------(
)
( http: / / www.21cnjy.com )
A．④
B．②④
C．①②④
D．①②③④
40、有关正等轴测图，下例说法不正确的是-----------------------------------(
)
A．正等轴测图的三根参考轴之间的角度是120°
B．正等轴测图的三根参考轴之间的角度是30°
C．物体的尺寸按1：1：1在参考轴上量取
D．物体的长、宽、高在绘制时应与参考轴平行
41、下例属于技术图样的是-------------------------------------------------(
)
A．模型
B．零件规格图表
C．建筑施工图
D．符号
42、如下图是一张零件装备图，回答第4～6题。图中尺寸标注的单位是---------(
)
A．cm
B．mm
C．m
D．由绘图者任意确定
43、图中端盖的厚度是-------(
)
A．120mm
B．110mm
C．116mm
D．100mm
44、在图中可以根据剖面符号判定所用材料为--------------------(
)
A．塑料
B．木材
C．有机玻璃
D．金属
45、下列各图中不是设计效果图的是
--------------------------(
)
( http: / / www.21cnjy.com )
46、有关三视图的形成，下例说法不正确的是--------------------------------(
)
A．三视图按正投影法形成
B．主视图反映物体的宽、高
C．俯视图反映物体的长、宽
D．左视图反映物体的宽、高
47、仔细观察右图，请指出哪几处错误--------------------------------------(
)
A．①②③④
B．④⑥⑦⑧
C．③⑤⑥⑦
D．②⑤⑥⑧
48、对三视图绘制过程中的线型，下例理解正确的是---------(
)
A．对称中心线用虚线画出
B．不可见的轮廓线用细实线表示
C．剖面线用虚线表示
D．对称中心线、轴线都用点划线画出
49、某设计师设计出一图纸后，标注其比例是10：1，某边长的实际长度是200cm，我们在图形中标注次边长时，应标注----(
)
A．20
B．200
C．2000
D．2000mm
50、选择正确的左视图-----------------------------------------------------(
)
( http: / / www.21cnjy.com )
二、作图题：
51、根据立体图，补齐三视图中所缺的图线。
第六章《设计图样的绘制》第二份试卷答案
一、选择题：
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
答案
D
D
C
A
D
C
D
D
B
C
D
C
C
题号
14
15
16
17
18
19
20
21
22
23
24
25
26
答案
B
D
C
D
C
A
B
B
C
D
D
A
B
题号
27
28
29
30
31
32
33
34
35
36
37
38
39
答案
B
B
C
A
C
C
C
B
B
C
C
B
D
题号
40
41
42
43
44
45
46
47
48
49
50
答案
B
C
B
C
D
A
B
C
D
C
A
二、作图题：
16．根据立体图，补齐三视图中所缺的图线。
