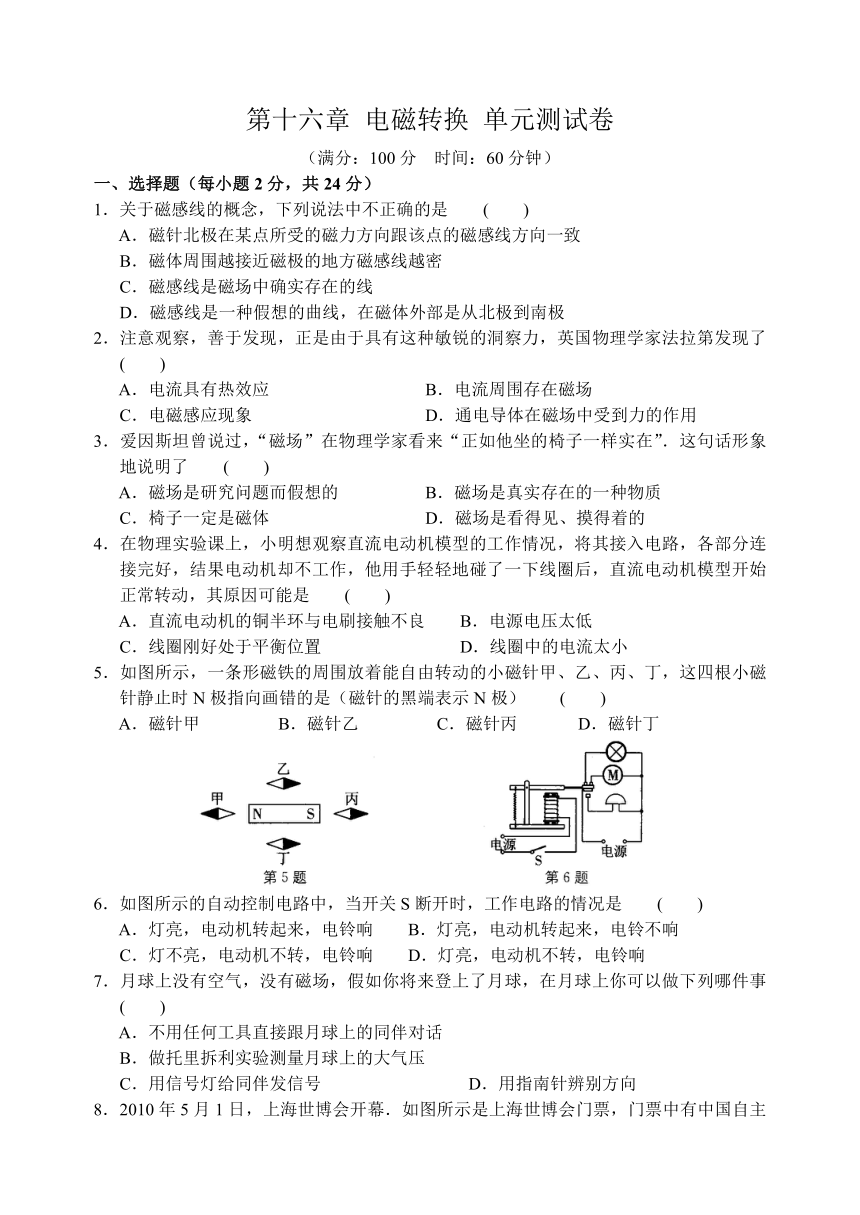

苏科版物理九年级下册第十六章 电磁转换 单元测试卷

第十六章
电磁转换
单元测试卷
（满分：100分
时间：60分钟）
一、选择题（每小题2分，共24分）
1．关于磁感线的概念，下列说法中不正确的是
(
)
A．磁针北极在某点所受的磁力方向跟该点的磁感线方向一致
B．磁体周围越接近磁极的地方磁感线越密
C．磁感线是磁场中确实存在的线
D．磁感线是一种假想的曲线，在磁体外部是从北极到南极
2．注意观察，善于发现，正是由于具有这种敏锐的洞察力，英国物理学家法拉第发现了(
)
A．电流具有热效应
B．电流周围存在磁场
C．电磁感应现象
D．通电导体在磁场中受到力的作用
3．爱因斯坦曾说过，“磁场”在物理学家看来“正如他坐的椅子一样实在”．这句话形象地说明了
(
)
A．磁场是研究问题而假想的
B．磁场是真实存在的一种物质
C．椅子一定是磁体
D．磁场是看得见、摸得着的
4．在物理实验课上，小明想观察直流电动机模型的工作情况，将其接入电路，各部分连接完好，结果电动机却不工作，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是
(
)
A．直流电动机的铜半环与电刷接触不良
B．电源电压太低
C．线圈刚好处于平衡位置
D．线圈中的电流太小
5．如图所示，一条形磁铁的周围放着能自由转动的小磁针甲、乙、丙、丁，这四根小磁针静止时N极指向画错的是（磁针的黑端表示N极）
(
)
A．磁针甲
B．磁针乙
C．磁针丙
D．磁针丁
6．如图所示的自动控制电路中，当开关S断开时，工作电路的情况是
(
)
A．灯亮，电动机转起来，电铃响
B．灯亮，电动机转起来，电铃不响
C．灯不亮，电动机不转，电铃响
D．灯亮，电动机不转，电铃响
7．月球上没有空气，没有磁场，假如你将来登上了月球，在月球上你可以做下列哪件事
(
)
A．不用任何工具直接跟月球上的同伴对话
B．做托里拆利实验测量月球上的大气压
C．用信号灯给同伴发信号
D．用指南针辨别方向

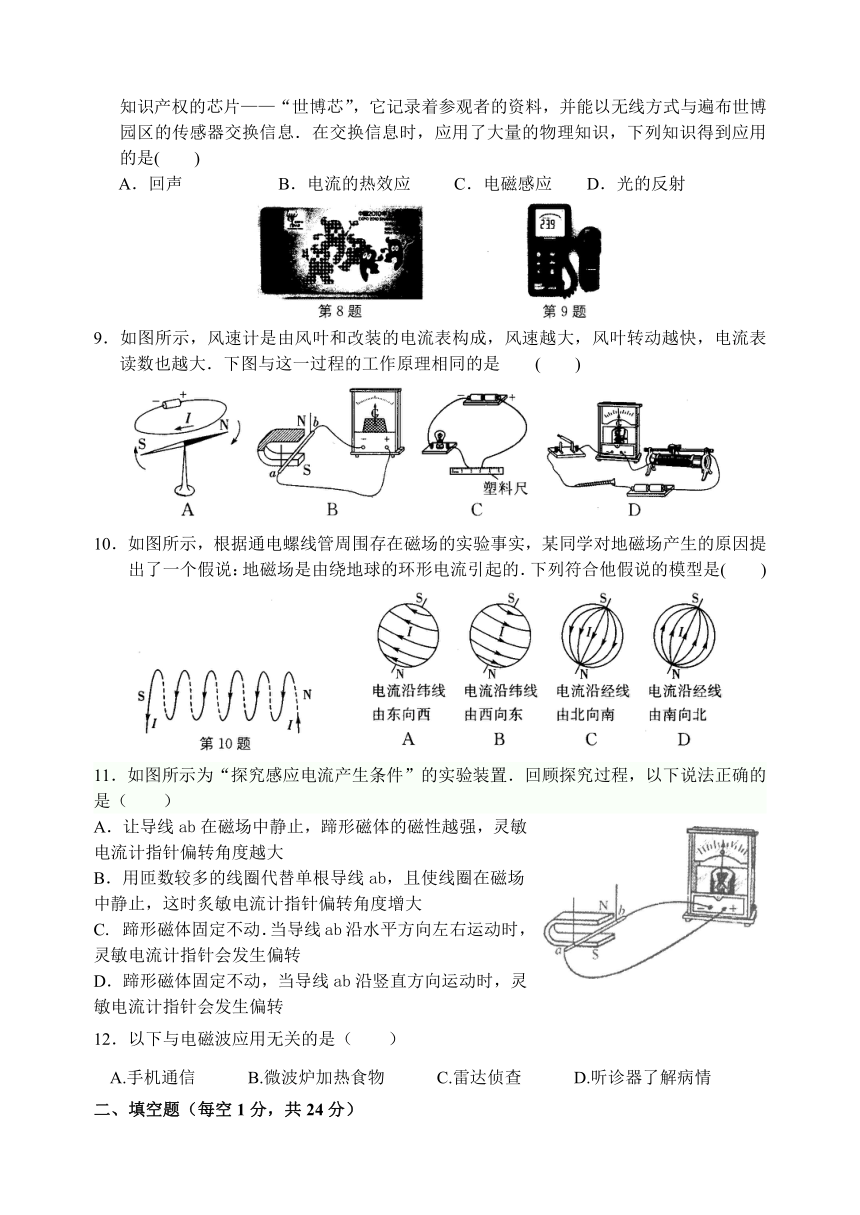

8．2010年5月1日，上海世博会开幕．如图所示是上海世博会门票，门票中有中国自主知识产权的芯片——“世博芯”，它记录着参观者的资料，并能以无线方式与遍布世博园区的传感器交换信息．在交换信息时，应用了大量的物理知识，下列知识得到应用的是(
)
A．回声
B．电流的热效应
C．电磁感应
D．光的反射
9．如图所示，风速计是由风叶和改装的电流表构成，风速越大，风叶转动越快，电流表读数也越大．下图与这一过程的工作原理相同的是
(
)
10．如图所示，根据通电螺线管周围存在磁场的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的．下列符合他假说的模型是(
)
11．如图所示为“探究感应电流产生条件”的实验装置．回顾探究过程，以下说法正确的是（
）
A．让导线ab在磁场中静止，蹄形磁体的磁性越强，灵敏电流计指针偏转角度越大
B．用匝数较多的线圈代替单根导线ab，且使线圈在磁场中静止，这时炙敏电流计指针偏转角度增大
C.
蹄形磁体固定不动．当导线ab沿水平方向左右运动时，灵敏电流计指针会发生偏转
D．蹄形磁体固定不动，当导线ab沿竖直方向运动时，灵敏电流计指针会发生偏转
12．以下与电磁波应用无关的是（
）
A.手机通信
B.微波炉加热食物
C.雷达侦查
D.听诊器了解病情
二、填空题（每空1分，共24分）

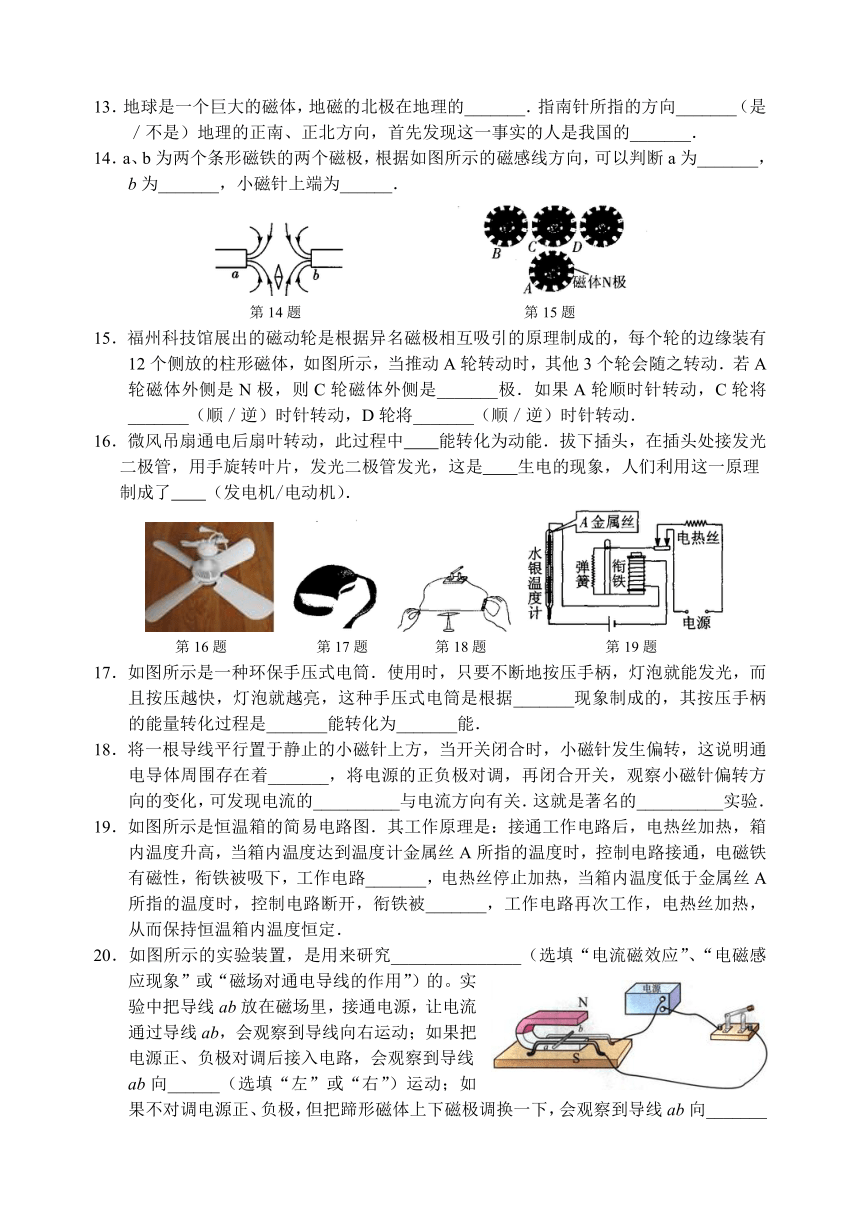

13．地球是一个巨大的磁体，地磁的北极在地理的_______．指南针所指的方向_______（是／不是）地理的正南、正北方向，首先发现这一事实的人是我国的_______．
14．a、b为两个条形磁铁的两个磁极，根据如图所示的磁感线方向，可以判断a为_______，b为_______，小磁针上端为______．
第14题
第15题
15．福州科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的，每个轮的边缘装有12个侧放的柱形磁体，如图所示，当推动A轮转动时，其他3个轮会随之转动．若A轮磁体外侧是N极，则C轮磁体外侧是_______极．如果A轮顺时针转动，C轮将_______（顺／逆）时针转动，D轮将_______（顺／逆）时针转动．
16．微风吊扇通电后扇叶转动，此过程中
能转化为动能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是
生电的现象，人们利用这一原理制成了
（发电机/电动机）．
第16题
第17题
第18题
第19题
17．如图所示是一种环保手压式电筒．使用时，只要不断地按压手柄，灯泡就能发光，而且按压越快，灯泡就越亮，这种手压式电筒是根据_______现象制成的，其按压手柄的能量转化过程是_______能转化为_______能．
18．将一根导线平行置于静止的小磁针上方，当开关闭合时，小磁针发生偏转，这说明通电导体周围存在着_______，将电源的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的__________与电流方向有关．这就是著名的__________实验．
19．如图所示是恒温箱的简易电路图．其工作原理是：接通工作电路后，电热丝加热，箱内温度升高，当箱内温度达到温度计金属丝A所指的温度时，控制电路接通，电磁铁有磁性，衔铁被吸下，工作电路_______，电热丝停止加热，当箱内温度低于金属丝A所指的温度时，控制电路断开，衔铁被_______，工作电路再次工作，电热丝加热，从而保持恒温箱内温度恒定．
20．如图所示的实验装置，是用来研究_______________（选填“电流磁效应”、“电磁感应现象”或“磁场对通电导线的作用”）的。实验中把导线ab放在磁场里，接通电源，让电流通过导线ab，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线ab向______（选填“左”或“右”）运动；如果不对调电源正、负极，但把蹄形磁体上下磁极调换一下，会观察到导线ab向_______（选填“左”或“右”）运动；如果把电源正、负极对调，同时把蹄形磁体上下磁极也调换则会观察到导线ab向_________（选填“左”或“右”）运动。
三、作图题（共12分）

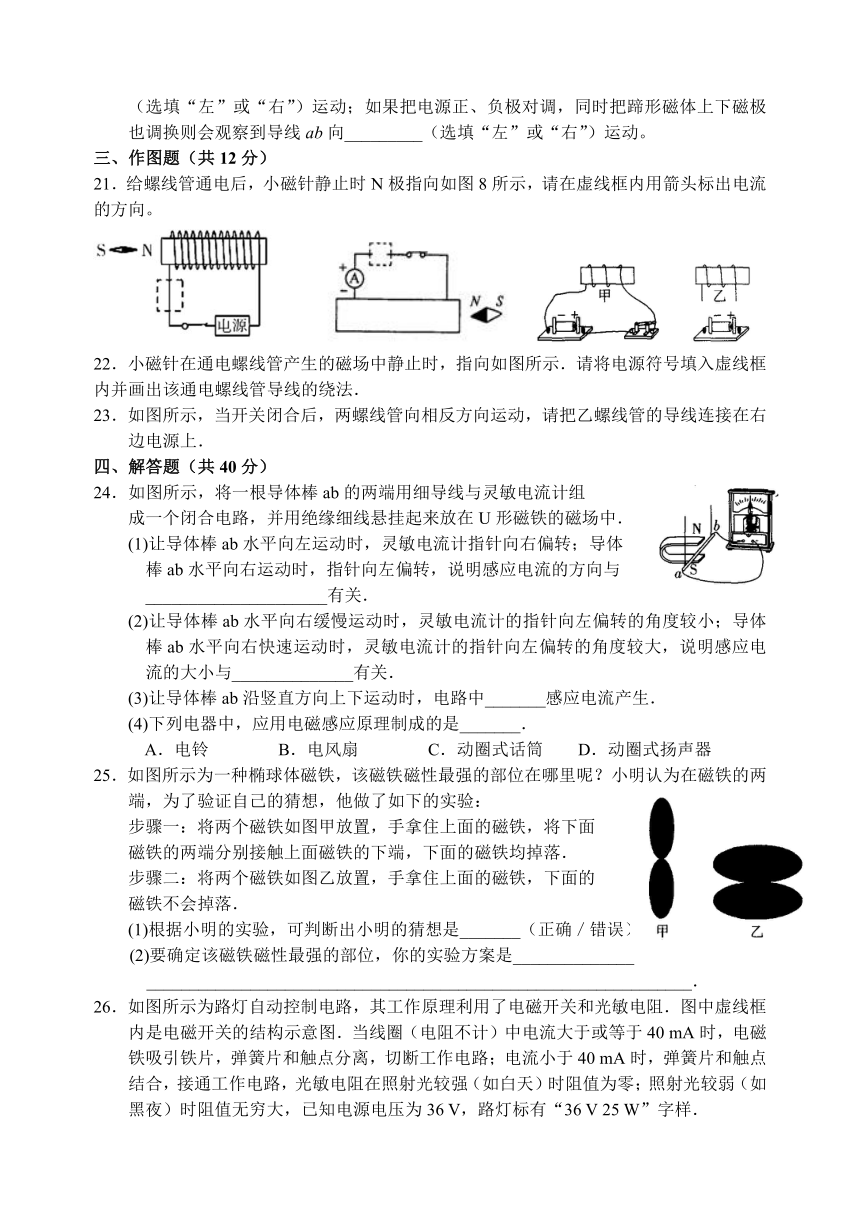

21．给螺线管通电后，小磁针静止时N极指向如图8所示，请在虚线框内用箭头标出电流的方向。
22．小磁针在通电螺线管产生的磁场中静止时，指向如图所示．请将电源符号填入虚线框内并画出该通电螺线管导线的绕法．
23．如图所示，当开关闭合后，两螺线管向相反方向运动，请把乙螺线管的导线连接在右边电源上．
四、解答题（共40分）
24．如图所示，将一根导体棒ab的两端用细导线与灵敏电流计组
成一个闭合电路，并用绝缘细线悬挂起来放在U形磁铁的磁场中．
(1)让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体
　棒ab水平向右运动时，指针向左偏转，说明感应电流的方向与
　_____________________有关．
(2)让导体棒ab水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大，说明感应电流的大小与______________有关．
(3)让导体棒ab沿竖直方向上下运动时，电路中_______感应电流产生．
(4)下列电器中，应用电磁感应原理制成的是_______．
　
A．电铃
　　
B．电风扇
　　
C．动圈式话筒
D．动圈式扬声器
25．如图所示为一种椭球体磁铁，该磁铁磁性最强的部位在哪里呢？小明认为在磁铁的两端，为了验证自己的猜想，他做了如下的实验：
步骤一：将两个磁铁如图甲放置，手拿住上面的磁铁，将下面
　磁铁的两端分别接触上面磁铁的下端，下面的磁铁均掉落．
　
步骤二：将两个磁铁如图乙放置，手拿住上面的磁铁，下面的
　
磁铁不会掉落．
(1)根据小明的实验，可判断出小明的猜想是_______（正确／错误）的．
(2)要确定该磁铁磁性最强的部位，你的实验方案是______________
_______________________________________________________________．
26．如图所示为路灯自动控制电路，其工作原理利用了电磁开关和光敏电阻．图中虚线框内是电磁开关的结构示意图．当线圈（电阻不计）中电流大于或等于40
mA时，电磁铁吸引铁片，弹簧片和触点分离，切断工作电路；电流小于40
mA时，弹簧片和触点结合，接通工作电路，光敏电阻在照射光较强（如白天）时阻值为零；照射光较弱（如黑夜）时阻值无穷大，已知电源电压为36
V，路灯标有“36
V
25
W”字样．
　(1)电磁开关工作时主要利用_______．（填字母）
　A．电流的磁效应
　
B．磁场对通电直导线的作用
　
C．电磁感应
(2)①光敏电阻的作用相当于_______（滑动变阻器／自动开关）．
　②请将电路连接完整．
(3)秋分前后，天气晴好时，路灯一昼夜消耗的电能约为_______kW·h．
(4)试求保护电阻的最大阻值．
27．如图1所示是探究电磁感应现象的装置．
（1）闭合开关．让导体AB沿水平方向左右运动．观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动．则灵敏电流计的指针
(选填“偏转”或”不偏转”．
(2)利用此装置．探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：
实验序号
磁场方向
导体切割磁感线方向
灵敏电流计指针偏转方向
①
向下
向右
向左
②
向上
向右
向右
③
向下
向左
向右
④
向上
向左
向左
在上述四次实验中．比较
两次实验，可知感应电流方向与磁场方向有关；比较
两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变．
（3）在探究中还发观．导体AB水平同左(或向右)缓慢运动时．灵敏电流计的指针偏转角度较小；导体AB水平向左（或向右)快速运动时，灵敏电流计的指针偏转角度较大．说明感应电流的大小与
有关．
（4）有同学还想探究感应电流的大小是否与磁场强
弱有关。请写出简要做法：
；如何判断：
．
（5）如图2所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流汁．慢慢摇动手柄，观察到灵敏电流计的指针
(选填“左右摆动”或“向一侧摆动”)．这表明该发电机模型发出的电是
(选填“交流电”或“直流电”)。
28．电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示。已知控制电路的电源电压U=6V，保护电阻R1=l00Ω，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
（1）当压敏电阻R。受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。电梯超载时，衔铁被电磁铁吸住，触点K与触点__________接触，电铃发出警报声。
（2）若电梯在20s内将一位重600N的乘客匀速提升l5m，求电梯对乘客做功的功率。
（3）当电磁铁线圈电流达到20mA时：衔铁刚好被吸住。若该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载。(g取l0N／kg)
参考答案
一、1．C
2．C
3．B
4．C
5．C
6．B
7．C
8．C
9．B
10．A
11．C
二、13．南极附近　不是　沈括　14．S极　S极　N极　15．S　逆　顺　16．电　磁　发电机　17．电磁感应　机械　电　18．磁场　磁场方向
奥斯特
19．断开　弹簧拉起
20．磁场对通电导线的作用
左
左
右
三、21．
22．
23．
24．(1)导体运动的方向
(2)导体切割磁感线的运动速度　(3)无　(4)C　
25．(1)错误　　　(2)用该磁铁吸引铁屑，吸引铁屑最多的部位就是磁性最强的部位
26．(1)A　(2)①自动开关　②如图所示　(3)0.3
(4)
900
Ω
27．
28．（1）B
（2）W＝Fs＝Gh＝600N×15m＝9000J
（3）方法一
G＝mg＝1000kg×10N/kg＝10000N
U1＝IR1＝0.02A×100Ω＝2V
查图乙F＝9000N＜10000N，所以超载
方法二
G＝mg＝1000kg×10N/kg＝10000N
R2＝R总－R1＝300Ω－100Ω＝200Ω
查图乙F＝9000N＜10000N，所以超载
方法三
G＝mg＝1000kg×10N/kg＝10000N
查图乙F＝10000N，R2＝100Ω
R总＝R1＋R2＝100Ω＋100Ω＝200Ω
，所以超载
