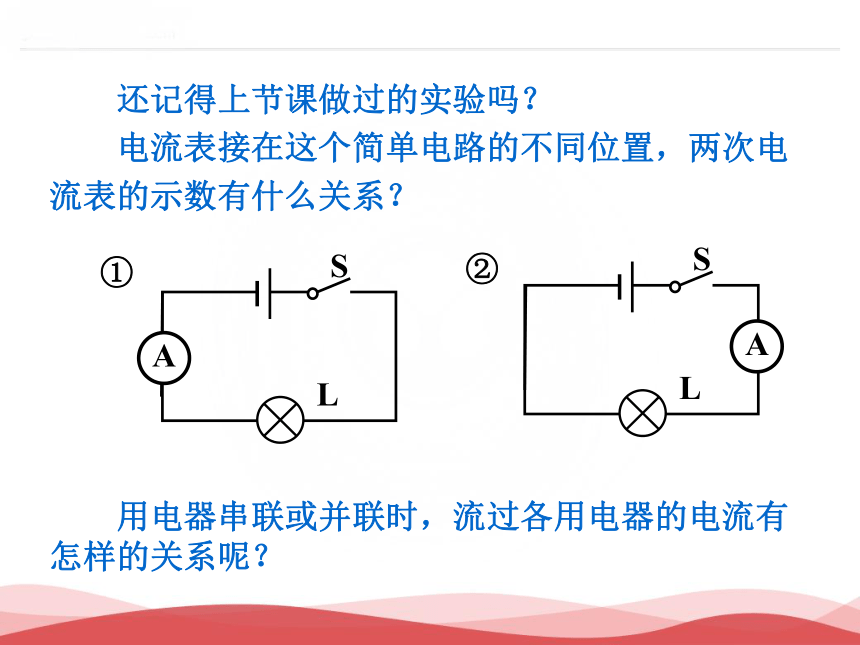

课件15张PPT。第5节 串并联电路中电流的规律义务教育教科书（RJ）九年级物理上册①②　　还记得上节课做过的实验吗？

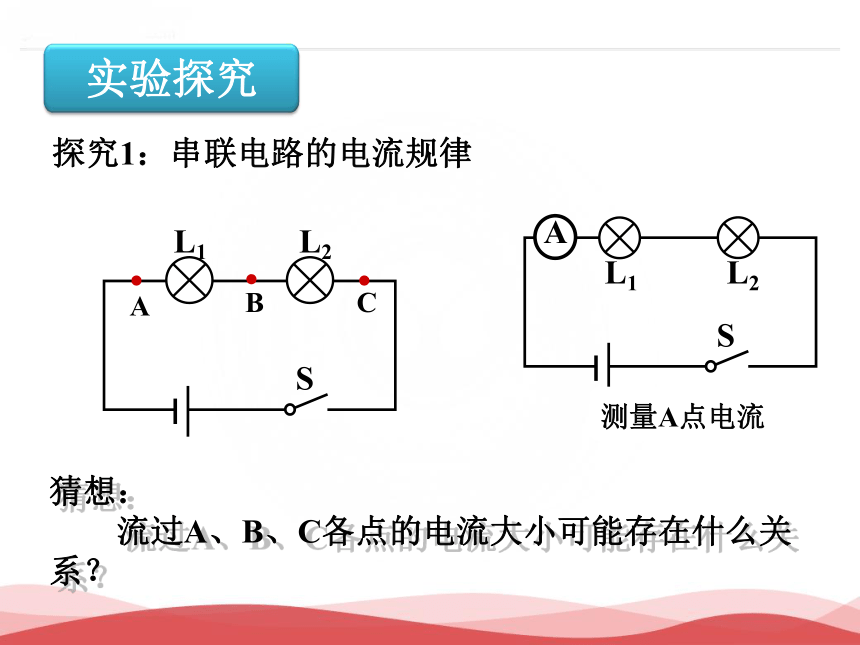

　　电流表接在这个简单电路的不同位置，两次电流表的示数有什么关系？　　用电器串联或并联时，流过各用电器的电流有怎样的关系呢？探究1：串联电路的电流规律实验探究猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？　　1．设计实验电路；

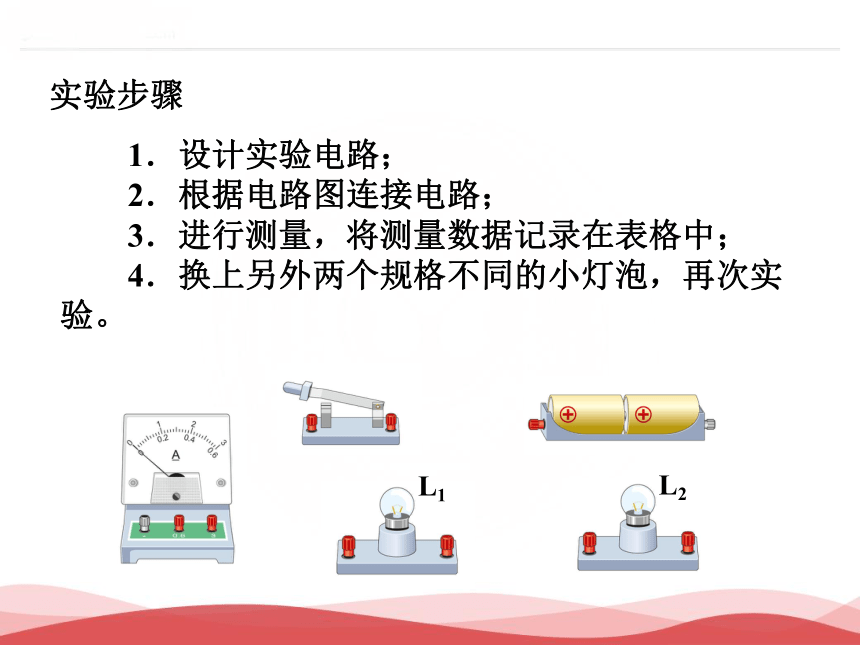

　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。实验步骤实验结论：

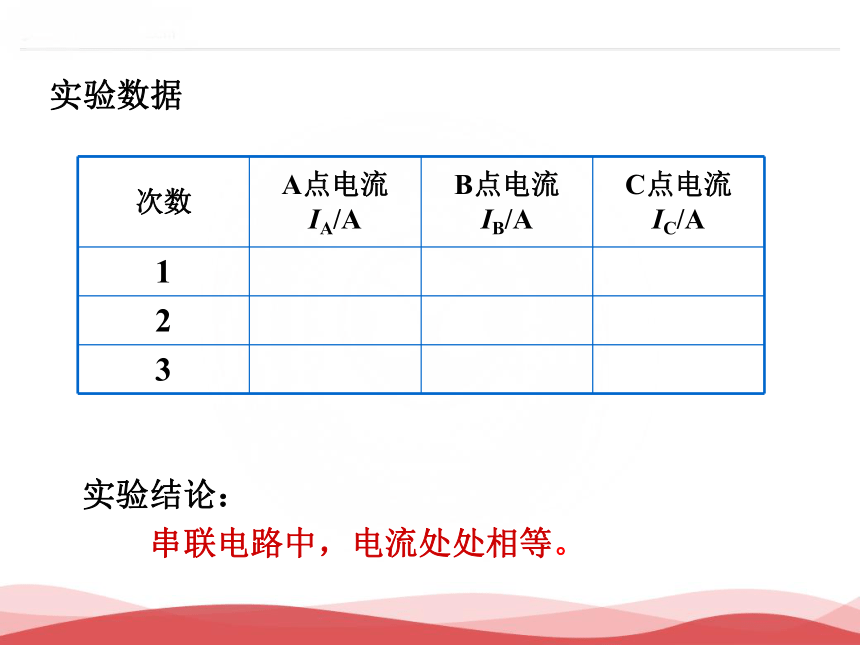

　　串联电路中，电流处处相等。实验数据猜想：

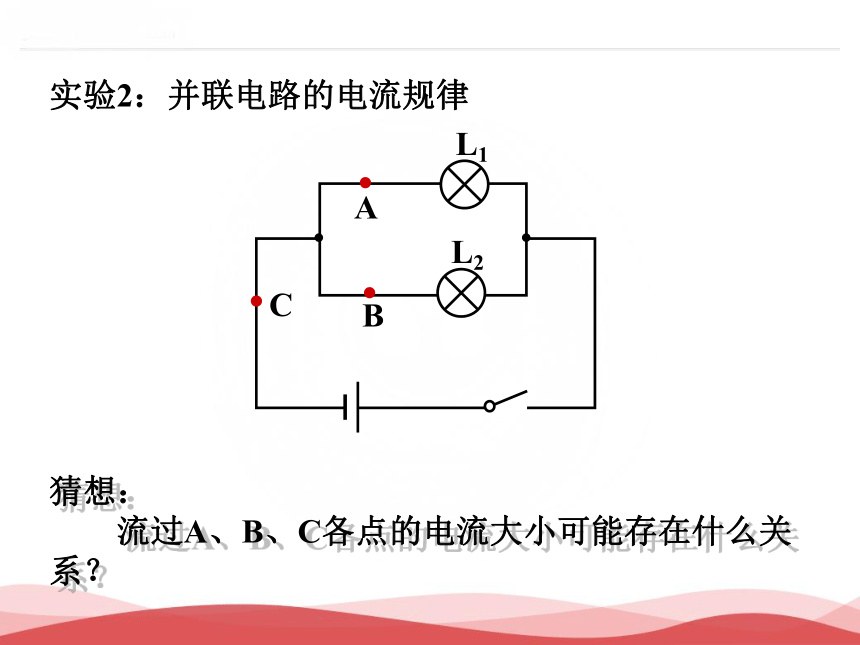

　　流过A、B、C各点的电流大小可能存在什么关系？实验2：并联电路的电流规律　　1．设计实验电路；

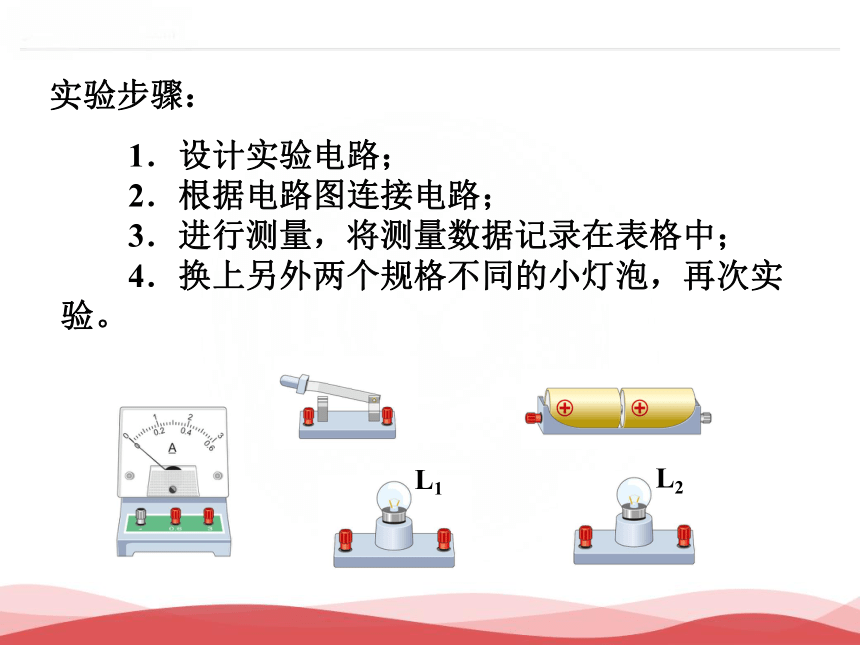

　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。实验步骤：实验结论：
　　并联电路中，干路电流等于各支路电流之和。实验数据　　1．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。 0.2 A0.2 A练一练2、有L1和L2两只灯泡串联在电路中，闭合开关后发现L1很亮，L2很暗，那么（ ）A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较电流的大小 C练一练3、在一个电路中有两个用电器，用电流表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；
如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。可能是串联、也可能是并联并联练一练4、下列电路中，能正确测出电灯L2的电流的是（ ）ABCDB练一练5、如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
