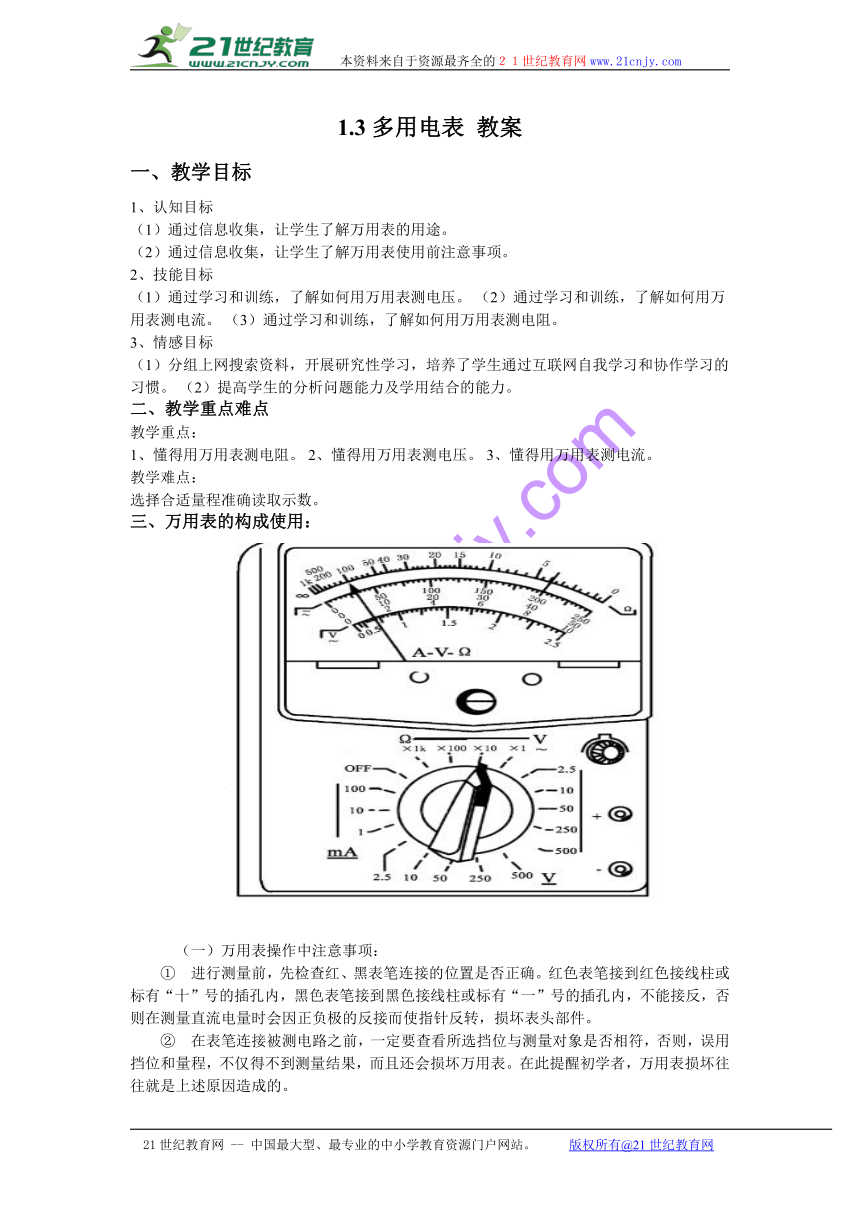

1.3多用电表
教案
一、教学目标
1、认知目标
（1）通过信息收集，让学生了解万用表的用途。
（2）通过信息收集，让学生了解万用表使用前注意事项。
2、技能目标
（1）通过学习和训练，了解如何用万用表测电压。 （2）通过学习和训练，了解如何用万用表测电流。 （3）通过学习和训练，了解如何用万用表测电阻。 21教育网
3、情感目标
（1）分组上网搜索资料，开展研究性学习，培养了学生通过互联网自我学习和协作学习的习惯。 （2）提高学生的分析问题能力及学用结合的能力。【来源：21·世纪·教育·网】
二、教学重点难点
教学重点：
1、懂得用万用表测电阻。 2、懂得用万用表测电压。 3、懂得用万用表测电流。
教学难点：
选择合适量程准确读取示数。
三、万用表的构成使用：
（一）万用表操作中注意事项：
① 进行测量前，先检查红、黑表笔连接的位置是否正确。红色表笔接到红色接线柱或标有“十”号的插孔内，黑色表笔接到黑色接线柱或标有“一”号的插孔内，不能接反，否则在测量直流电量时会因正负极的反接而使指针反转，损坏表头部件。
② 在表笔连接被测电路之前，一定要查看所选挡位与测量对象是否相符，否则，误用挡位和量程，不仅得不到测量结果，而且还会损坏万用表。在此提醒初学者，万用表损坏往往就是上述原因造成的。 21世纪教育网版权所有
③ 测量时，须用右手握住两支表笔，手指不要触及表笔的金属部分和被测元器件。
④ 测量中若需转换量程，必须在表笔离开电路后才能进行，否则选择开关转动产生的电弧易烧坏选择开关的触点，造成接触不良的事故。 2·1·c·n·j·y
⑤ 在实际测量中，经常要测量多种电量，每一次测量前要注意根据每次测量任务把选择开关转换到相应的挡位和量程，这是初学者最容易忽略的环节。
（二）万用表的使用方法。
1、机械调零。
万用表在测量前，应注意水平放置时，表头指针是否处于交直流挡标尺的零刻度线上，否则读数会有较大的误差。若不在零位，应通过机械调零的方法（即使用小螺丝刀调整表头下方机械调零螺钉）使指针回到零位。 21·世纪
教育网
2、万用表测量电压。
测量电压时，需将电表并联在被测电路上，并注意正、负极性。如果不知被测电压的极性和大致数值，需将选择开关旋至直流电压挡最高量程上，并进行试探测量（如果指针不动则说明表笔接反；若指针顺时旋转，则表示表笔极性正确） 然后再调整极性和合适的量程。
3、万用表测量电流。
电表必须按照电路的极性正确地串联在电路中，选择开关旋在“mA”或 μA” 相应的量程上。特别要注意的是不能用电流挡测量电压，以免烧坏电表。www.21-cn-jy.com
4、万用表测量电阻。
将选择开关旋在“Ω 挡的适当量程上，将两根表笔短接，指针应指向零欧姆处，如图所示。每换一次量程，欧姆挡的零点都需要重新调整一次。测量电阻时，被测电阻器不能处在带电状态。在电路中，当不能确定被测电阻有没有并联电阻存在时，应把电阻器的一端从电路中断开，才能进行测量。测量电阻时，不应双手触及电阻器的两端。当表笔正确地连接在被测电路上时，待指针稳定后，从标尺刻度上读取测结果，注意记录数据要有计量单位。测量时指针在中间范围内最准确。21·cn·jy·com
（三）学生实验：
1、每两人准备万用表1块，直流稳压电源1个，电阻（各型）若干，螺丝刀1把。
课时
2、万用表转换开关的使用和读数练习。分小组练习。
3、测量交流电压，利用实训台上的几组插座，检测交流220V或380V电压。然后利用调压器将220V分几次降压，并用万用表测量调压器的输出电压值，计入表中，分小组练习，互相检查，分数计入小组评价。 www-2-1-cnjy-com
4、用万用表测直流稳压电源的输出电压，改变输出电压，同时改变万用表量程，并正确读出所测直流电压数值。计入表中，分小组练习，互相检查，分数计入小组评价。
5、在以上电路中接入10kΩ的电阻，用万用表测直流电流，改变输出电压，同时改变万用表量程，并正确读出所测直流电流数值。计入表中，分小组练习，互相检查，分数计入小组评价。 2-1-c-n-j-y
6、电阻的测量，选取不同阻值的电阻，用万用表测量出电阻值，计入表中，分小组练习，互相检查，分数计入小组评价。 21
cnjy
com
7、在测量过程中，通过教师的引导，让学生把发现的问题列出来，再一起解决他们，这样映像会更深的。
万用表的读数
在电压档和电流档，在前面已经进行了学习，在读电阻值时要注意，指针偏度越小，电阻值越大。
五、小结评价
针对学生在测量时候存在的问题进行分析和指导。总结出万用表使用时候应注意的事项：
1、每次测量前对万用表都要做一次全面检查，以核实表头各部分的位置是否正确。
2、测量时应右手握住表笔，手指不要触及笔的金属部分和被测元器件。
3、测量过程中不可转动转换开关，以免开关的触头产生电弧而损坏开关和表头。
4、使用R×1档时，调零的时间尽量缩短，以延长电池使用寿命。 5、万用表使用后应将转换开关旋至空档或交流电压最大量程档。21cnjy.com
