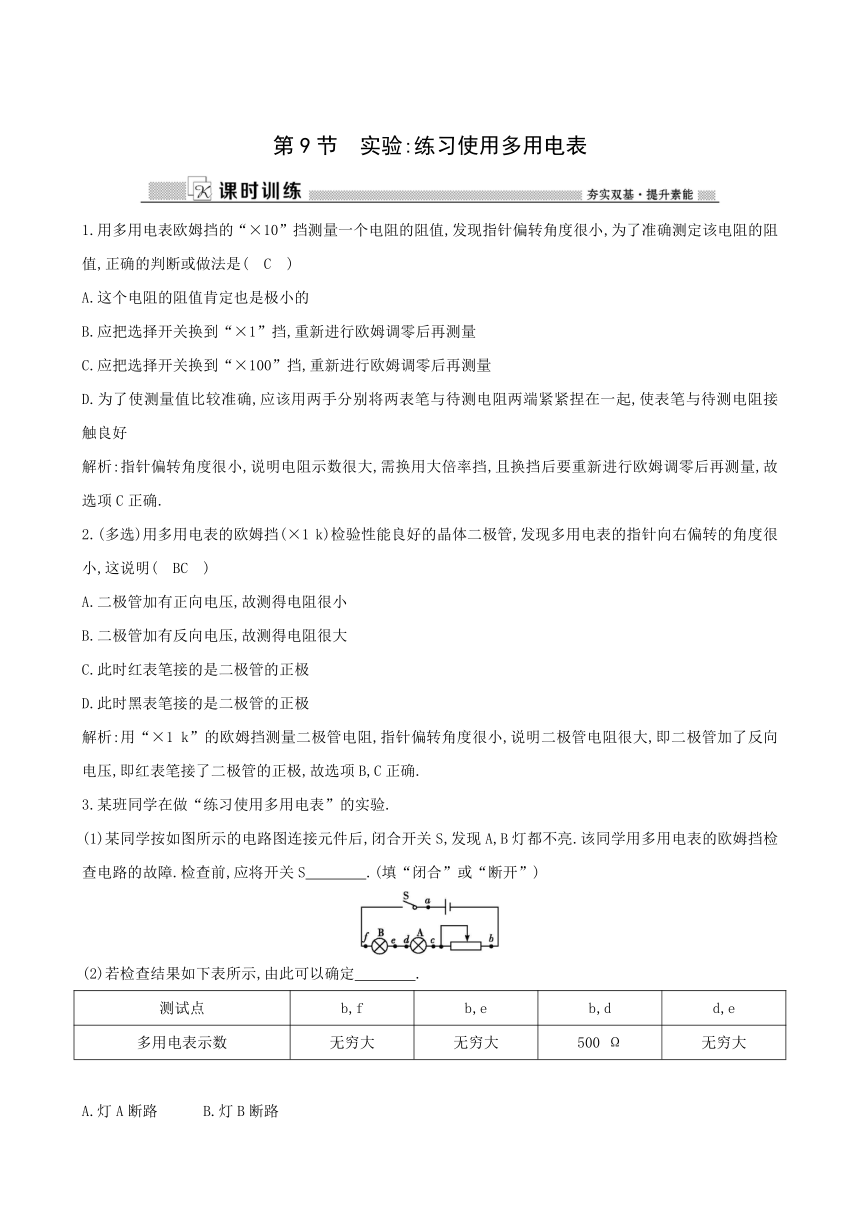

第9节 实验:练习使用多用电表
1.用多用电表欧姆挡的“×10”挡测量一个电阻的阻值,发现指针偏转角度很小,为了准确测定该电阻的阻值,正确的判断或做法是( C )
A.这个电阻的阻值肯定也是极小的
B.应把选择开关换到“×1”挡,重新进行欧姆调零后再测量
C.应把选择开关换到“×100”挡,重新进行欧姆调零后再测量
D.为了使测量值比较准确,应该用两手分别将两表笔与待测电阻两端紧紧捏在一起,使表笔与待测电阻接触良好
解析:指针偏转角度很小,说明电阻示数很大,需换用大倍率挡,且换挡后要重新进行欧姆调零后再测量,故选项C正确.
2.(多选)用多用电表的欧姆挡(×1
k)检验性能良好的晶体二极管,发现多用电表的指针向右偏转的角度很小,这说明( BC )
A.二极管加有正向电压,故测得电阻很小
B.二极管加有反向电压,故测得电阻很大
C.此时红表笔接的是二极管的正极
D.此时黑表笔接的是二极管的正极
解析:用“×1
k”的欧姆挡测量二极管电阻,指针偏转角度很小,说明二极管电阻很大,即二极管加了反向电压,即红表笔接了二极管的正极,故选项B,C正确.
3.某班同学在做“练习使用多用电表”的实验.
(1)某同学按如图所示的电路图连接元件后,闭合开关S,发现A,B灯都不亮.该同学用多用电表的欧姆挡检查电路的故障.检查前,应将开关S .(填“闭合”或“断开”)
(2)若检查结果如下表所示,由此可以确定 .
测试点
b,f
b,e
b,d
d,e
多用电表示数
无穷大
无穷大
500
Ω
无穷大
A.灯A断路
B.灯B断路
C.灯A,B都断路
D.d,e间导线断路
解析:(1)用欧姆挡检查电路时需将电路断开.
(2)b,f之间电阻无穷大说明b,f间有断路,b,e之间电阻无穷大说明b,e间有断路,d,e之间电阻无穷大说明d,e间有断路,b,d间电阻有一定的数值,说明b,d间没有断路,所以断路在d,e之间.选项D正确.
答案:(1)断开 (2)D

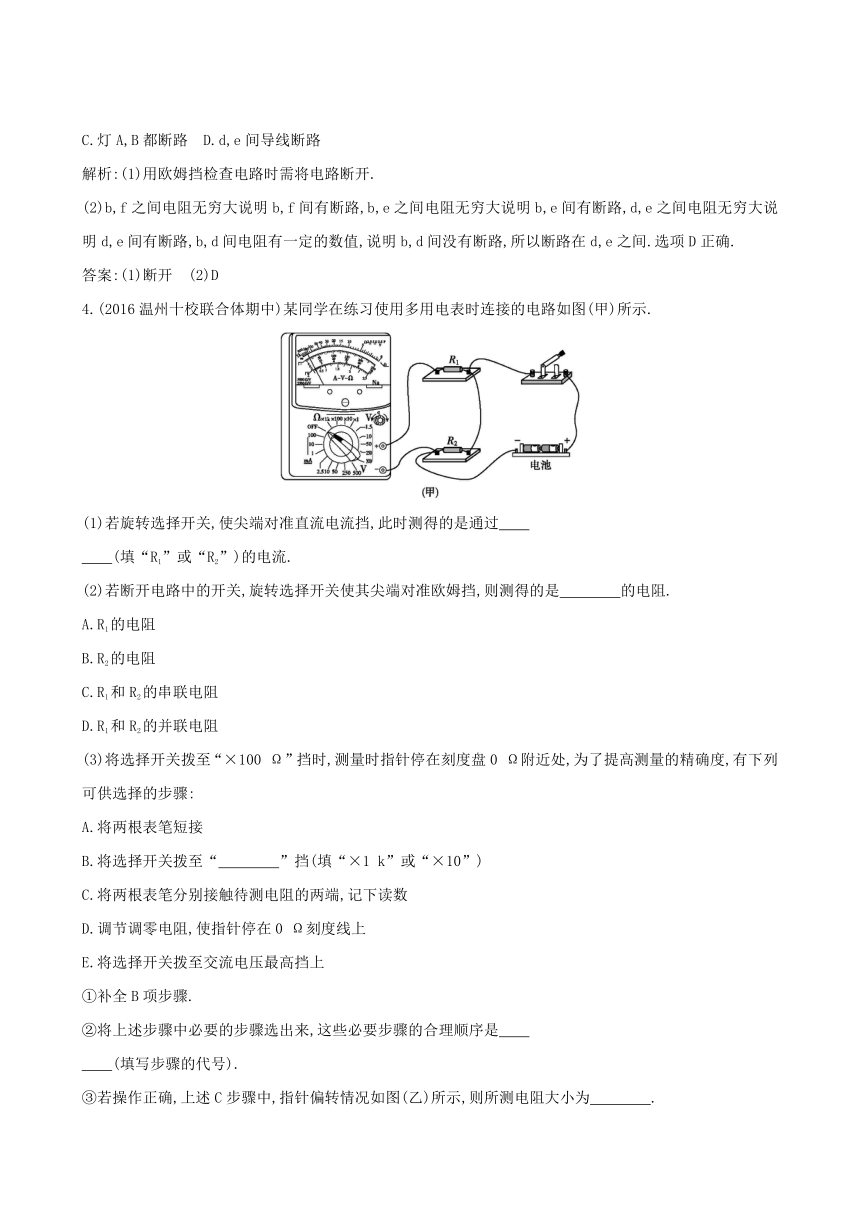

4.(2016温州十校联合体期中)某同学在练习使用多用电表时连接的电路如图(甲)所示.
(1)若旋转选择开关,使尖端对准直流电流挡,此时测得的是通过
(填“R1”或“R2”)的电流.
(2)若断开电路中的开关,旋转选择开关使其尖端对准欧姆挡,则测得的是 的电阻.
A.R1的电阻
B.R2的电阻
C.R1和R2的串联电阻
D.R1和R2的并联电阻
(3)将选择开关拨至“×100
Ω”挡时,测量时指针停在刻度盘0
Ω附近处,为了提高测量的精确度,有下列可供选择的步骤:
A.将两根表笔短接
B.将选择开关拨至“ ”挡(填“×1
k”或“×10”)
C.将两根表笔分别接触待测电阻的两端,记下读数
D.调节调零电阻,使指针停在0
Ω刻度线上
E.将选择开关拨至交流电压最高挡上
①补全B项步骤.
②将上述步骤中必要的步骤选出来,这些必要步骤的合理顺序是
(填写步骤的代号).
③若操作正确,上述C步骤中,指针偏转情况如图(乙)所示,则所测电阻大小为 .
解析:(1)多用电表与电阻R1串联,电流相等.
(2)断开电路中的开关,R1与R2串联,多用电表接在其两端,旋转选择开关使其尖端对准欧姆挡,则测得的是R1与R2串联电阻,选项C正确.
(3)选择开关拨至“×100”挡时,测量时指针停在刻度盘0
Ω附近处,是个小电阻,为了提高测量的精确度,应选择“×10”挡;选择挡拉后要进行欧姆调零,然后测电阻,欧姆表使用完毕后,要把选择开关置于“OFF”挡,因此合理的实验步骤是BADCE.
答案:(1)R1 (2)C (3)①×10 ②BADCE ③160
Ω
5.要测量一个量程已知的电压表的内阻,所备器材如下:
A.待测电压表V(量程0～3
V,内阻未知)
B.电流表A(量程0～3
A,内阻0.01
Ω)
C.定值电阻R(阻值2
kΩ,额定电流50
mA)
D.蓄电池E(电动势略小于3
V,内阻不计)
E.多用电表
F.开关S1,S2,导线若干
有一同学利用上面所给器材,进行如下实验操作:
(1)首先,用多用电表进行粗测,选用“×100”挡且操作方法正确.若这时刻度盘上的指针位置如图(甲)所示,则测量的结果是 .
(2)为了更精确地测出此电压表内阻,该同学设计了如图(乙)、(丙)所示的实验电路,你认为其中较合理的电路图是 .
(3)用你选择的电路进行实验时,请简述实验步骤:
;
用上述所测量的符号表示电压表的内阻RV= .
解析:(1)多用电表测电阻,指针指数为30,倍率为×100,所以测量结果为3
000
Ω.
(2)(丙)图比较合理,(乙)图中流过电流表的电流太小,指针偏转角度非常小,误差太大.
(3)闭合S1,读出电压表读数为U1;再闭合S2,读出电压表读数为U2.由闭合电路欧姆定律得U2=U1+·R,得RV=.
答案:(1)3
000
Ω (2)(丙) (3)见解析
