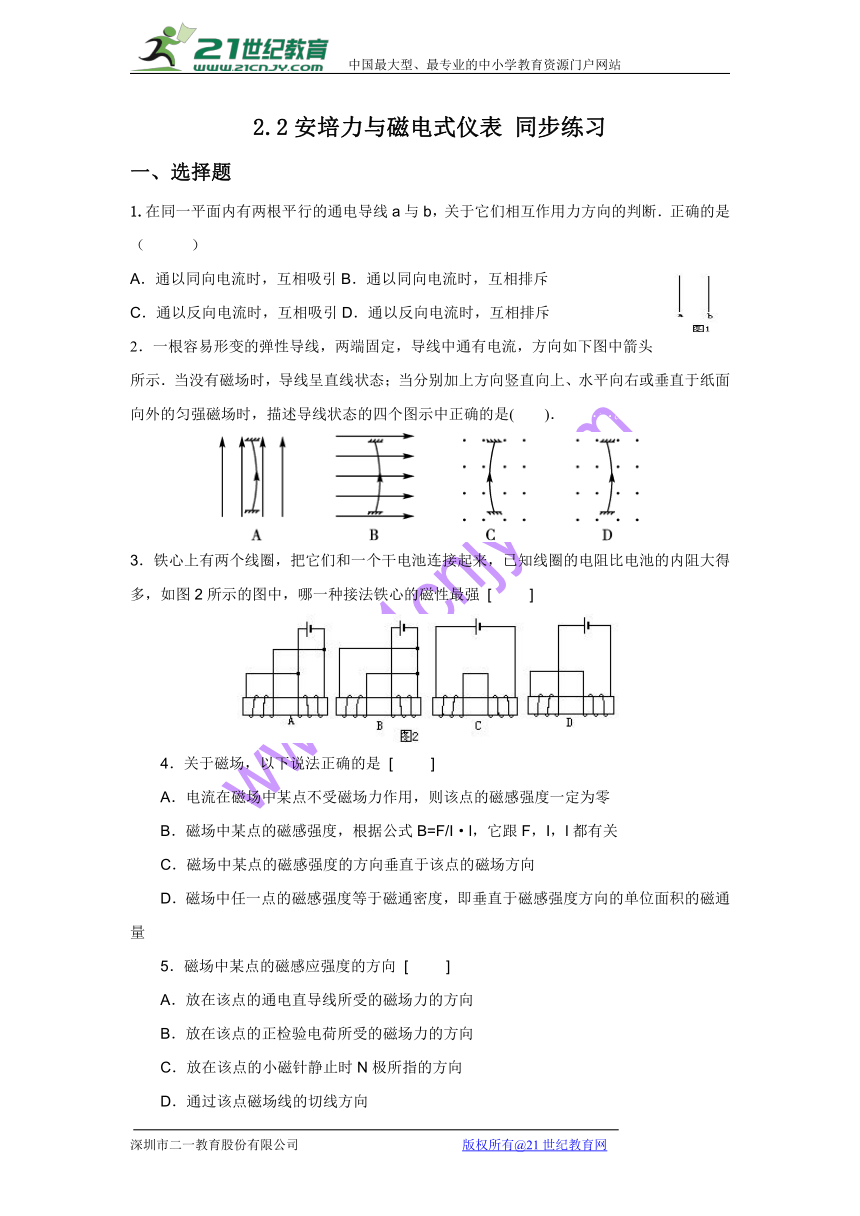

2.2安培力与磁电式仪表 同步练习
一、选择题
1.在同一平面内有两根平行的通电导线a与b，关于它们相互作用力方向的判断．正确的是 （ ）21cnjy.com
A．通以同向电流时，互相吸引B．通以同向电流时，互相排斥
C．通以反向电流时，互相吸引D．通以反向电流时，互相排斥
2．一根容易形变的弹性导线，两端固定，导线中通有电流，方向如下图中箭头所示．当没有磁场时，导线呈直线状态；当分别加上方向竖直向上、水平向右或垂直于纸面向外的匀强磁场时，描述导线状态的四个图示中正确的是( )．21·cn·jy·com
3．铁心上有两个线圈，把它们和一个干电池连接起来，已知线圈的电阻比电池的内阻大得多，如图2所示的图中，哪一种接法铁心的磁性最强 [ ]2·1·c·n·j·y
4．关于磁场，以下说法正确的是 [ ]
A．电流在磁场中某点不受磁场力作用，则该点的磁感强度一定为零
B．磁场中某点的磁感强度，根据公式B=F/I·l，它跟F，I，l都有关
C．磁场中某点的磁感强度的方向垂直于该点的磁场方向
D．磁场中任一点的磁感强度等于磁通密度，即垂直于磁感强度方向的单位面积的磁通量
5．磁场中某点的磁感应强度的方向 [ ]
A．放在该点的通电直导线所受的磁场力的方向
B．放在该点的正检验电荷所受的磁场力的方向
C．放在该点的小磁针静止时N极所指的方向
D．通过该点磁场线的切线方向

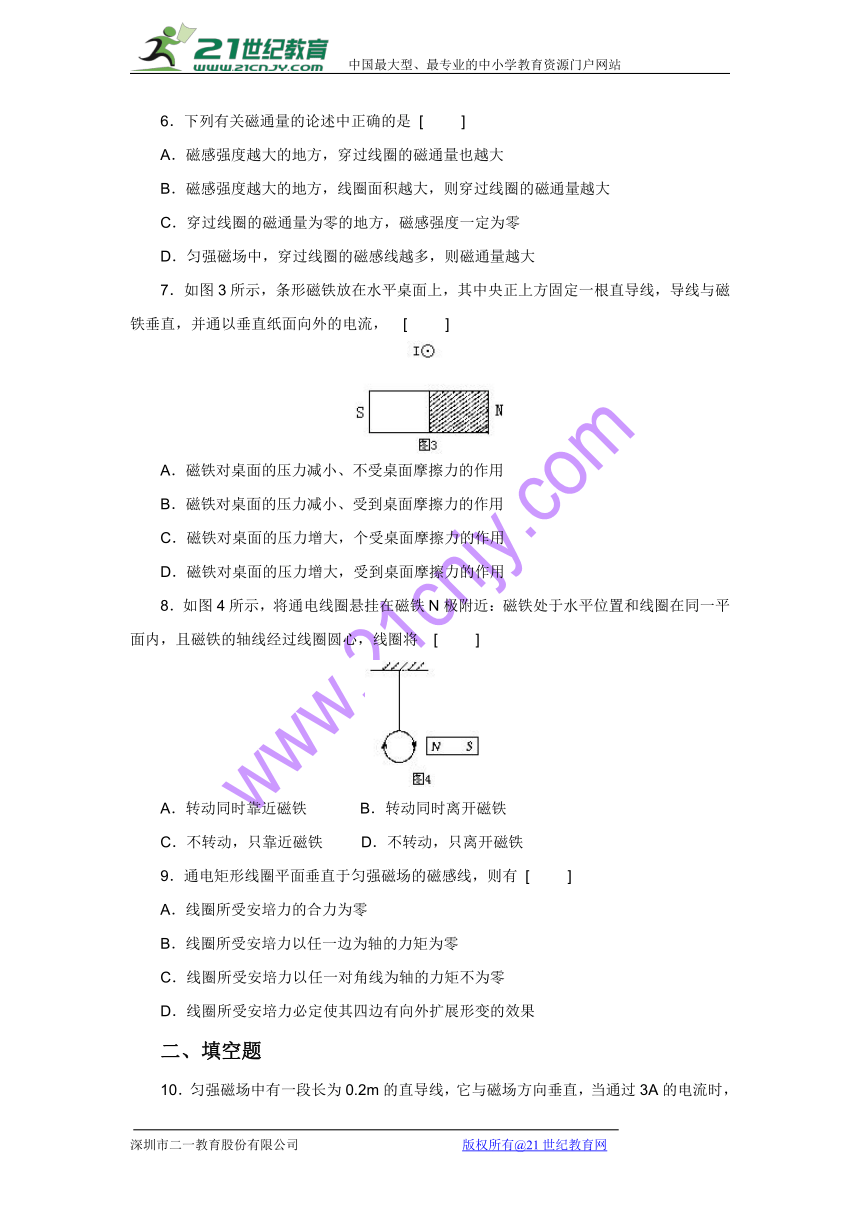

6．下列有关磁通量的论述中正确的是 [ ]
A．磁感强度越大的地方，穿过线圈的磁通量也越大
B．磁感强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大
C．穿过线圈的磁通量为零的地方，磁感强度一定为零
D．匀强磁场中，穿过线圈的磁感线越多，则磁通量越大
7．如图3所示，条形磁铁放在水平桌面上，其中央正上方固定一根直导线，导线与磁铁垂直，并通以垂直纸面向外的电流， [ ]21教育网
A．磁铁对桌面的压力减小、不受桌面摩擦力的作用
B．磁铁对桌面的压力减小、受到桌面摩擦力的作用
C．磁铁对桌面的压力增大，个受桌面摩擦力的作用
D．磁铁对桌面的压力增大，受到桌面摩擦力的作用
8．如图4所示，将通电线圈悬挂在磁铁N极附近：磁铁处于水平位置和线圈在同一平面内，且磁铁的轴线经过线圈圆心，线圈将 [ ]www.21-cn-jy.com
A．转动同时靠近磁铁 B．转动同时离开磁铁
C．不转动，只靠近磁铁 D．不转动，只离开磁铁
9．通电矩形线圈平面垂直于匀强磁场的磁感线，则有 [ ]
A．线圈所受安培力的合力为零
B．线圈所受安培力以任一边为轴的力矩为零
C．线圈所受安培力以任一对角线为轴的力矩不为零
D．线圈所受安培力必定使其四边有向外扩展形变的效果
二、填空题
10．匀强磁场中有一段长为0.2m的直导线，它与磁场方向垂直，当通过3A的电流时，受到60×10-2N的磁场力，则磁场的磁感强度是______特；当导线长度缩短一半时，磁场的磁感强度是_____特；当通入的电流加倍时，磁场的磁感强度是______特．
11．如图5所示， abcd是一竖直的矩形导线框，线框面积为S，放在磁场中，ab边在水平面内且与磁场方向成60°角，若导线框中的电流为I，则导线框所受的安培力对某竖直的固定轴的力矩等于______．【来源：21·世纪·教育·网】
12．一矩形线圈面积S＝10-2m2，它和匀强磁场方向之间的夹角θ1＝30°，穿过线圈的磁通量Ф＝1×103Wb，则磁场的磁感强度B______；若线圈以一条边为轴的转180°，则穿过线圈的磁能量的变化为______；若线圈平面和磁场方向之间的夹角变为θ2＝0°，则Ф＝______．21·世纪*教育网
三、计算题
13．将长度为20 cm，通有0.1 A电流的直导线放入一匀强磁场中，电流与磁场方向如图3－3－10所示．已知磁感应强度为1 T，试求出下列各图中导线所受安培力的大小．
图3－3－10
14．如图3－3－12所示，挂在天平底部的矩形线圈abcd的一部分悬在匀强磁场中，当给矩形线圈通入如图所示的电流I时，调节两盘中的砝码，使天平平衡．然后使电流I反向，这时要在天平的左盘上加质量为2×10－2 kg的砝码，才能使天平重新平衡．求磁场对bc边作用力的大小．若已知矩形线圈共10匝，通入的电流I＝0.1 A，bc边长度为10 cm，求该磁场的磁感应强度．(g取10 m/s2)www-2-1-cnjy-com
图3－3－12
习题答案
一、选择题
1．AD 2．D 3．D 4．D
5．CD 6．D 7．A 8．A 9．AB
二、填空题
三、计算题
13．解析 由安培力的计算公式得：甲图中因导线与磁感线平行，所以安培力为零；乙图中安培力的大小F＝BIL＝1 N×0.1×0.2＝0.02 N；丙图中安培力的大小F＝BIL＝0.02 N.
答案 0 0.02 N 0.02 N
14．解析 根据F＝BIL可知，电流反向前后，磁场对bc边的作用力大小相等，设为F，但由左手定则可知它们的方向是相反的．电流反向前，磁场对bc边的作用力向上，电流反向后，磁场对bc边的作用力向下．因而有2F＝2×10－2×10 N＝0.2 N，所以F＝0.1 N，即磁场对bc边的作用力大小是0.1 N．因为磁场对电流的作用力F＝NBIL，故B＝＝ T＝1 T.21世纪教育网版权所有
答案 0.1 N 1 T
