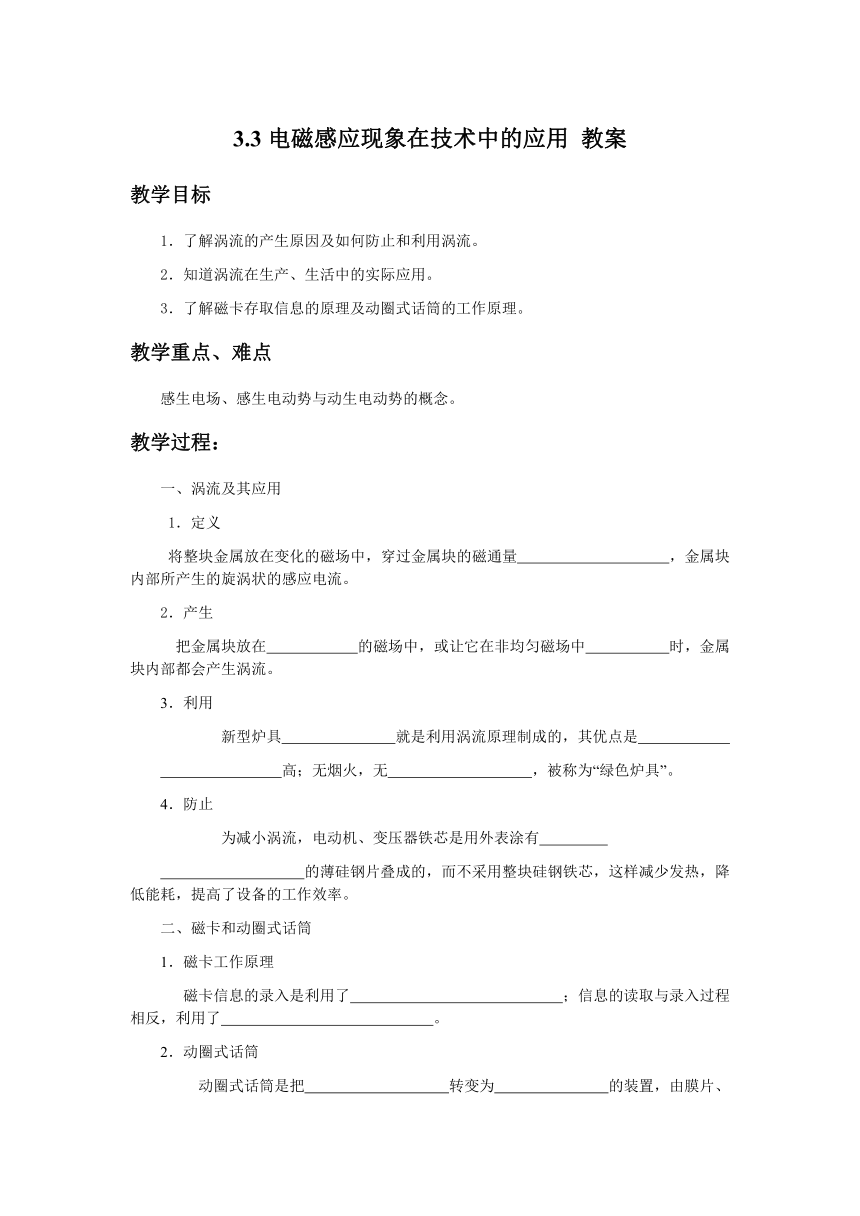

3.3电磁感应现象在技术中的应用
教案
教学目标
1．了解涡流的产生原因及如何防止和利用涡流。
2．知道涡流在生产、生活中的实际应用。
3．了解磁卡存取信息的原理及动圈式话筒的工作原理。
教学重点、难点
感生电场、感生电动势与动生电动势的概念。
教学过程：
一、涡流及其应用
1．定义
将整块金属放在变化的磁场中，穿过金属块的磁通量
，金属块内部所产生的旋涡状的感应电流。
2．产生
把金属块放在
的磁场中，或让它在非均匀磁场中
时，金属块内部都会产生涡流。
3．利用
新型炉具
就是利用涡流原理制成的，其优点是
高；无烟火，无
，被称为“绿色炉具”。
4．防止
为减小涡流，电动机、变压器铁芯是用外表涂有
的薄硅钢片叠成的，而不采用整块硅钢铁芯，这样减少发热，降低能耗，提高了设备的工作效率。
二、磁卡和动圈式话筒
1．磁卡工作原理
磁卡信息的录入是利用了
；信息的读取与录入过程相反，利用了
。
2．动圈式话筒
动圈式话筒是把
转变为
的装置，由膜片、线圈、永磁体等构成。其工作原理是利用了
。
1．涡流的本质是________现象，根据能量守恒定律，伴
随着涡流的产生，其他形式的能转化为________，最终在金属块中转化为________。特殊之处在于感应电流不是在线状回路产生的，而是在块状金属中自成回路产生的。
答案：电磁感应　电能　内能
2．下列关于涡流的说法中正确的是
(　　)
A．涡流跟平时常见的感应电流一样，都是因为穿过
导体的磁通量变化而产生的
B．涡流不是感应电流，而是一种有别于感应电流的
特殊电流
C．涡流有热效应，但没有磁效应
D．在硅钢中不能产生涡流
解析：涡流属电磁感应现象，故A项正确，B项错误。涡流具有电流的热效应和磁效应，故C项错。硅钢中只是电阻率大，涡流小，故D项错。
答案：A
3．普通录音机主要由机内话筒、磁带、录放磁头、放大
电路、扬声器、传动机构等部分组成，如图1－3－1所示是录音机的录、放原理示意图。
请根据示意图，简述录音机的录、放原理。
解析：录音机在录音时，声音使话筒中产生随声音而变化的感应电流——音频电流。音频电流经放大电路放大后，进入录音磁头的线圈中，在磁头的缝隙处产生随音频电流变化的磁场。磁带紧贴着磁头缝隙移动，磁带上的磁粉层被磁化，在磁带上就记录下声音的磁信号。
放音是录音的逆过程。放音时，磁带紧贴着放音磁头的缝隙通过，磁带上变化的磁场使放音磁头线圈中产生感应电流，感应电流的变化跟记录下的磁信号变化规律相同，所以线圈中产生的是音频电流。这个电流经放大电路放大后，送到扬声器，扬声器把音频电流还原成声音。在录音机里，录、放两种功能是合用一个磁头完成的，录音时磁头与话筒相连；放音时磁头与扬声器相连。
1．涡流产生的条件
涡流的本质是电磁感应现象，涡流产生的条件是穿过金属块的磁通量发生变化，并且金属块本身可自行构成闭合回路。同时因为整个导体回路的电阻一般很小，所以感应电流很大，就像水中的旋涡。
2．可以产生涡流的两种情况
(1)把块状金属放在变化的磁场中。
(2)让块状金属进出磁场或在非匀强磁场中运动。
3．能量转化
伴随着涡流现象，其他形式的能转化成电能最终在金属块中转化为内能。
(1)如果金属块放在了变化的磁场中，则磁场能转化为电能最终转化为内能。
(2)如果是金属块进出磁场或在非匀强磁场中运动，则由于克服安培力做功，金属块的机械能转化为电能，最终转化为内能。
4．涡流的利用
金属块内产生涡流时将会产生电热，因此可以用涡流来加热物体，电磁炉就是利用了这一原理，为了增加热功率就要适当增加ΔΦΔt，同时选用电阻率大些的材料。
电磁感应现象中出现的电能，一定是由其他形式的能转化而来的，具体问题中会涉及多种形式的能之间的转化，如机械能和电能的相互转化，电能和内能的相互转化。分析时，应牢牢抓住能量守恒这一基本规律，分析有哪些力做功，哪些形式的能量参与了转化。
