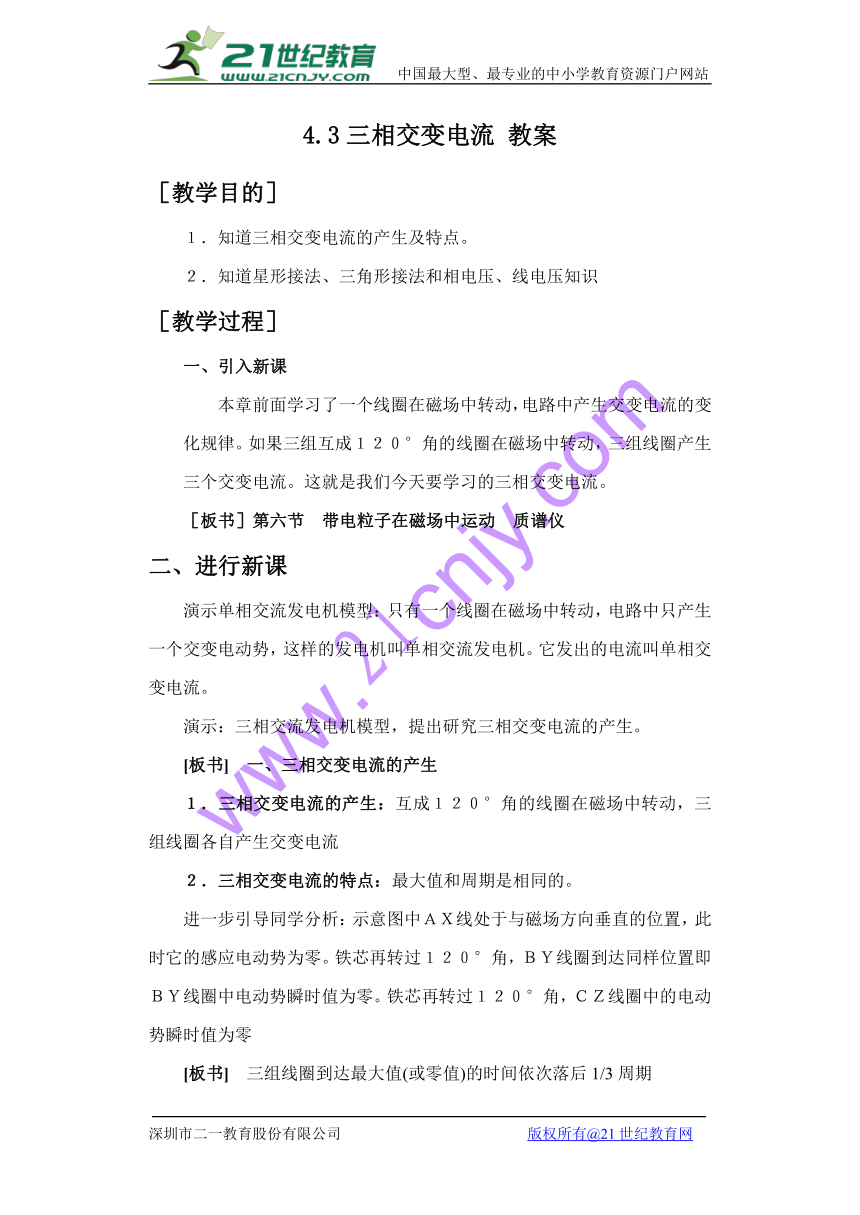

4.3三相交变电流
教案
［教学目的］
１．知道三相交变电流的产生及特点。
２．知道星形接法、三角形接法和相电压、线电压知识
［教学过程］
一、引入新课
本章前面学习了一个线圈在磁场中转动，电路中产生交变电流的变化规律。如果三组互成１２０°角的线圈在磁场中转动，三组线圈产生三个交变电流。这就是我们今天要学习的三相交变电流。
［板书］第六节
带电粒子在磁场中运动
质谱仪
二、进行新课
演示单相交流发电机模型：只有一个线圈在磁场中转动，电路中只产生一个交变电动势，这样的发电机叫单相交流发电机。它发出的电流叫单相交变电流。21世纪教育网版权所有
演示：三相交流发电机模型，提出研究三相交变电流的产生。
[板书]
一、三相交变电流的产生
１．三相交变电流的产生：互成１２０°角的线圈在磁场中转动，三组线圈各自产生交变电流
２．三相交变电流的特点：最大值和周期是相同的。
进一步引导同学分析：示意图中ＡＸ线处于与磁场方向垂直的位置，此时它的感应电动势为零。铁芯再转过１２０°角，ＢＹ线圈到达同样位置即ＢＹ线圈中电动势瞬时值为零。铁芯再转过１２０°角，ＣＺ线圈中的电动势瞬时值为零21教育网
[板书]
三组线圈到达最大值(或零值)的时间依次落后1/3周期
我们还可以用图象描述三相交变电流
[板书]
三相交变电流的图象
三组线圈产生三相交变电流可对三组负载供电，那么三组线圈和三个负载是怎样连接的呢？
[板书]
二、星形连接和三角板连接
星形连接
说明：在实际应用中，三相发电机和负载并不用６条导线连接，而是把线圈末端和负载之间用一条导线连接，这就是我们要学习的星形连接
①把线圈末端和负载之间用一条导线连接的方法叫星形连接（符号Ｙ）
②端线、火线和中性线、零线
从每个线圈始端引出的导线叫端线，也叫相线，在照明电路里俗称火线。从公共点引出的导线叫中性线，照明电路中，中性线是接地的叫做零线。
③相电压和线电压
端线和中性线之间的电压叫做相电压
两条端线之间的电压叫做线电压。
我国日常电路中，相电压是２２０Ｖ、线电压是３８０Ｖ
三角形连接
①把发电机的三个线圈始端和末端依次相连的方式叫三角板连接（符号△）
②相电压和线电压
两条端线之间的电压就是其中一个线圈的相电压，所以三角形连接中相电压等于线电压。
四、小结、巩固练习
课本上练习
