课件36张PPT。第4章新知预习·巧设计名师课堂
·一点通要点一要点二第1节创新演练
·大冲关随堂检测归纳小结课下作业综合提升三相交变电流1．了解三相交流发电机的构造。
2．了解三相交变电流的产生及特点。
3．知道三相交变电源与负载的连接
方式及线电压与相电压的关系。[读教材·填要点]
一、三相交流发电机
1．发电机组成、分类三相独立电枢线圈大小 2．绕组特点

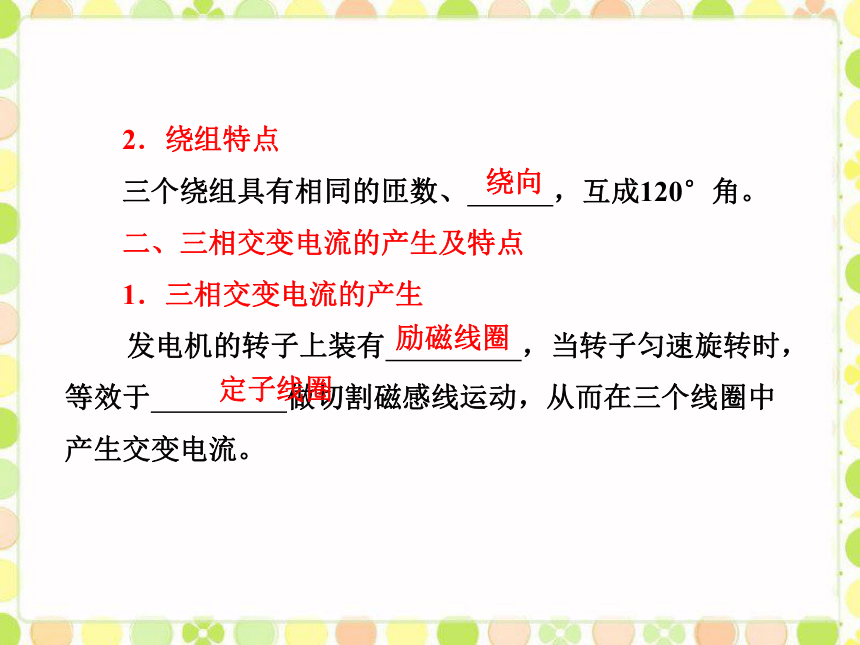

三个绕组具有相同的匝数、 ，互成120°角。
二、三相交变电流的产生及特点
1．三相交变电流的产生
发电机的转子上装有 ，当转子匀速旋转时，等效于 做切割磁感线运动，从而在三个线圈中产生交变电流。绕向励磁线圈定子线圈 2．三个线圈中产生的交变电流的特点

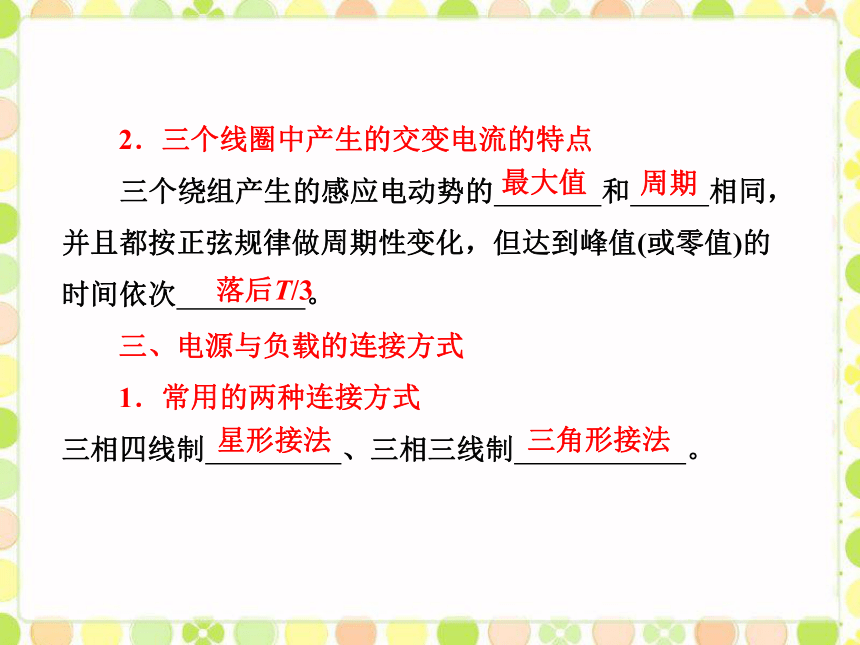

三个绕组产生的感应电动势的 和 相同，并且都按正弦规律做周期性变化，但达到峰值(或零值)的时间依次 。
三、电源与负载的连接方式
1．常用的两种连接方式
三相四线制 、三相三线制 。 最大值周期落后T/3星形接法三角形接法火线中线[试身手·夯基础]

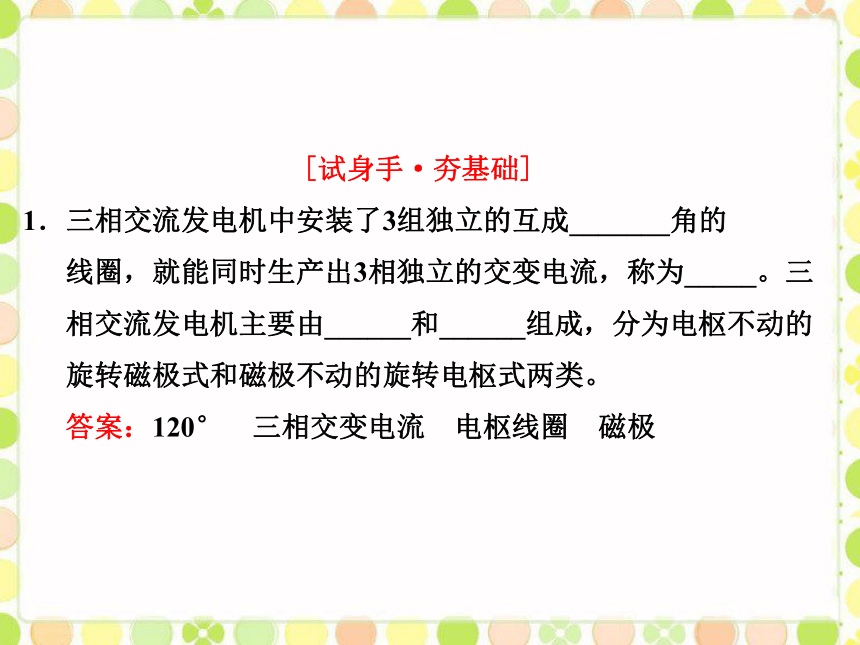

1．三相交流发电机中安装了3组独立的互成_______角的
线圈，就能同时生产出3相独立的交变电流，称为_____。三相交流发电机主要由______和______组成，分为电枢不动的旋转磁极式和磁极不动的旋转电枢式两类。

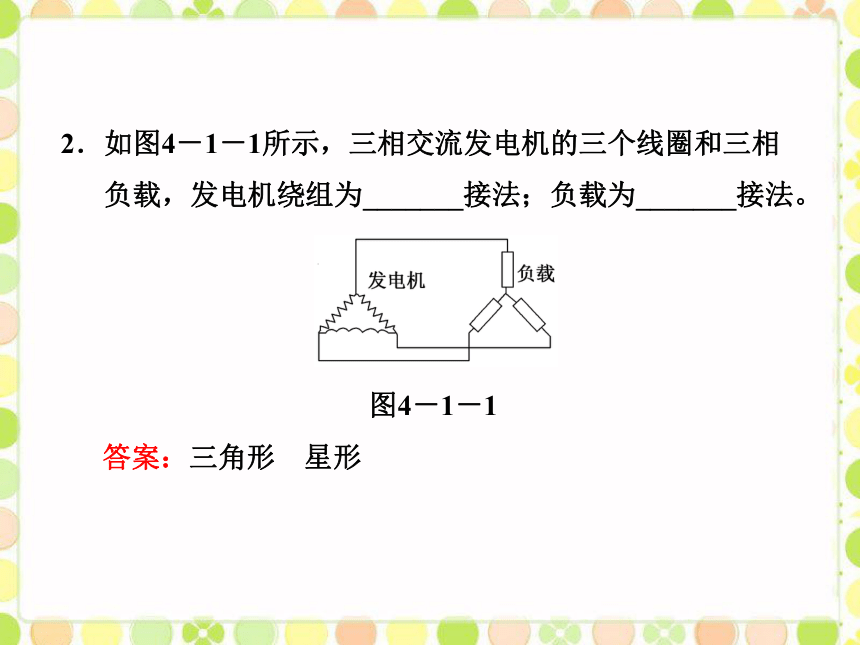

答案：120° 三相交变电流 电枢线圈 磁极2．如图4－1－1所示，三相交流发电机的三个线圈和三相
负载，发电机绕组为_______接法；负载为_______接法。图4－1－1

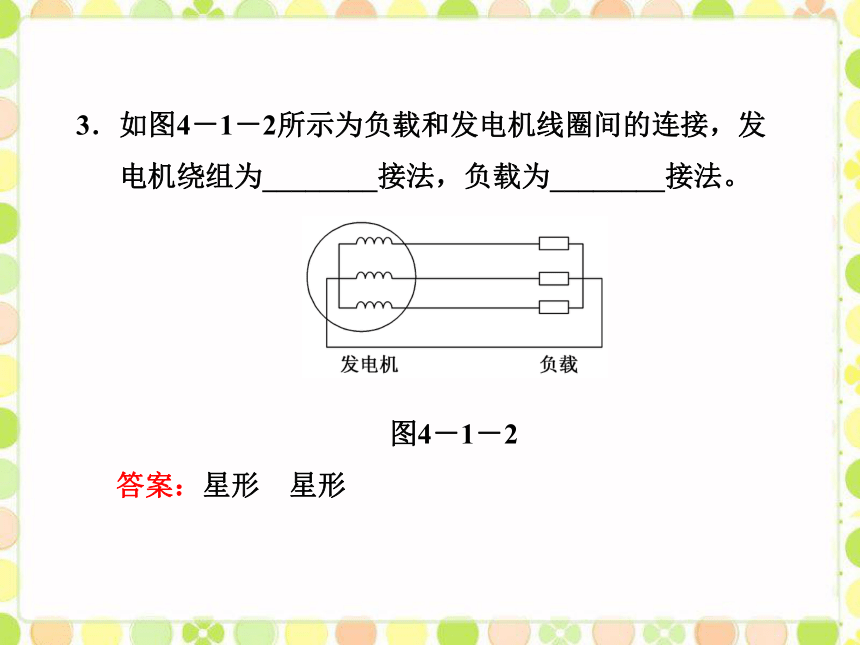

答案：三角形 星形3．如图4－1－2所示为负载和发电机线圈间的连接，发
电机绕组为________接法，负载为________接法。图4－1－2
答案：星形 星形4．下列有关三相交流发电机及三相交变电流的说法正
确的是 ( )
A．旋转电枢式三相交流发电机一般适用于较大输出功率
B．三个绕组的匝数和绕向不同，互成120°角
C．若三个负载相同，则一般可用三相三线制星形接法
D．三相四线制和三相三线制星形接法中的每个负载两端
的电压均为380 V解析：旋转电枢式发电机一般适用较小功率输出；三相交流发电机的三个绕组的匝数和绕向相同且互成120°角，负载相同采用三相三线制星形接法，三相四线制和三相三线制星形接法中每个负载的电压为相电压220 V，故只有C正确。
答案：C 1．三相交流发电机的构造特点
三相交流发电机内装有三个完全相同的线圈，三个线圈平面互成120°角放置在同一磁场中。小功率发电机可以采用旋转电枢式，大功率发电机采用旋转磁极式。
2．三相交变电流的产生
以旋转磁极式发电机为例，当转子磁场匀速转动时，等效 于定子线圈做切割磁感线运动，由于定子的三个线圈相同，三个线圈平面在空间互成120°角，故能产生三相交变电流。5．e－t图像
三相交变电流的e－t图像如图4－1－3所示。图4－1－3 [名师点睛]
(1)三相交变电流的每一相电流的变化规律跟前面学过的正弦式交变电流完全相同。
(2)三相电流间的相位关系决定了表达式和图像的关系。
(3)三相交流发电机由于电枢的特殊连接关系，对外供电时电压(及电流)不是简单地相加或相减的关系。[答案] C1．连接方式及特点 2．相线、中线的区分
通常用黄、绿、红三色分别表示相序为A、B、C的相线，用黑色标记中线。
3．线电压、相电压大小
通常情况下，相电压为220 V，线电压为380 V。 [名师点睛]
(1)三相四线制中的中线不同于用电器设备的接地线。前者有电流通过，后者只在电器漏电时起保护作用。
(2)严禁家庭照明电路中私自将接地线当零线使用。 2．如图4－1－4所示，将三相对称负载以星形(Y)方式接入对称三相四线制电源，若将中性线断开，则( )图4－1－4A．三相负载仍能正常工作
B．三相负载中的电流均为零
C．有的负载端电压过高，有的负载端电压过低
D．两相负载正常工作，另一相负载不能正常工作
[审题指导] 审题时要注意两点：
(1)负载的连接方式为星形连接。
(2)负载对称时中线中是否有电流。 [解析] 将三相对称负载以星形(Y)方式接入对称三相四线制电源，若将中性线断开，每相的相电压均为220 V，有电流，而且在这种情形下，中性线无电流可以省去。故正确选项应为A。

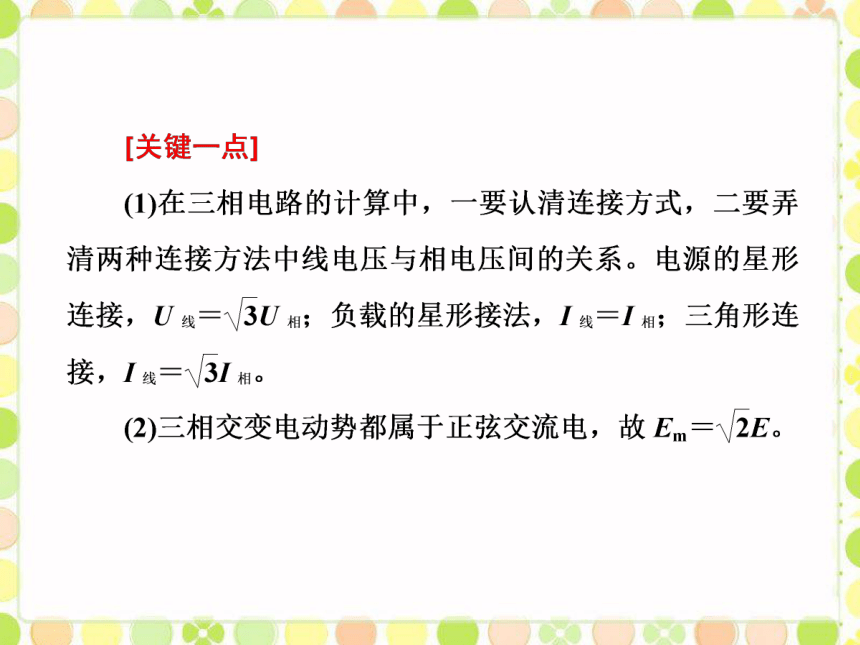

[答案] A 三相负载星形接法，若三相负载相同时，中性线上电流为0，负载不相同时，中性线上电流不为0，但也不等于三相电流之和，原因是三相电流存在着相差。为了用电设备的安全，通常尽量使每相负载都相同。1．(对应要点一)关于三相交流发电机，下列说法正确的
是 ( )
A．三个单相交流发电机就组成一个三相交流发电机
B．三相交流发电机中，三个互成120°角的线圈，它们
到达零值和峰值的时间依次落后个周期
C．三相交流发电机中的三个线圈是完全相同的，它产
生三个瞬时值完全相同的交变电动势
D．三相交流发电机中的三个线圈是完全相同的，它产
生出峰值和周期都相同的交变电动势答案：D2. (对应要点二)在三相交流电源上按
星形接法连接相同的负载1、2、
3，如图4－1－5所示，NN′是中
性线。已知负载1上的电压为
220 V，电流为15 A。现以I表示
中性线上的电流，U表示P、Q两点间的电压，则( )
A．I＝15 A，U＝440 V B．I＝45 A，U＝380 V
C．I＝0，U＝440 V D．I＝0，U＝380 V图4－1－5解析：负载使用的星形接法，相电压与线电压的关系是U线＝U相，因为相电压为220 V，所以线电压为380 V，PQ间的电压为线电压；由于三相负载对称，所以中性线上电流为0。
答案：D
点击下图进入“课下作业综合提升”
·一点通要点一要点二第1节创新演练
·大冲关随堂检测归纳小结课下作业综合提升三相交变电流1．了解三相交流发电机的构造。
2．了解三相交变电流的产生及特点。
3．知道三相交变电源与负载的连接
方式及线电压与相电压的关系。[读教材·填要点]
一、三相交流发电机
1．发电机组成、分类三相独立电枢线圈大小 2．绕组特点
三个绕组具有相同的匝数、 ，互成120°角。
二、三相交变电流的产生及特点
1．三相交变电流的产生
发电机的转子上装有 ，当转子匀速旋转时，等效于 做切割磁感线运动，从而在三个线圈中产生交变电流。绕向励磁线圈定子线圈 2．三个线圈中产生的交变电流的特点
三个绕组产生的感应电动势的 和 相同，并且都按正弦规律做周期性变化，但达到峰值(或零值)的时间依次 。
三、电源与负载的连接方式
1．常用的两种连接方式
三相四线制 、三相三线制 。 最大值周期落后T/3星形接法三角形接法火线中线[试身手·夯基础]
1．三相交流发电机中安装了3组独立的互成_______角的
线圈，就能同时生产出3相独立的交变电流，称为_____。三相交流发电机主要由______和______组成，分为电枢不动的旋转磁极式和磁极不动的旋转电枢式两类。
答案：120° 三相交变电流 电枢线圈 磁极2．如图4－1－1所示，三相交流发电机的三个线圈和三相
负载，发电机绕组为_______接法；负载为_______接法。图4－1－1
答案：三角形 星形3．如图4－1－2所示为负载和发电机线圈间的连接，发
电机绕组为________接法，负载为________接法。图4－1－2
答案：星形 星形4．下列有关三相交流发电机及三相交变电流的说法正
确的是 ( )
A．旋转电枢式三相交流发电机一般适用于较大输出功率
B．三个绕组的匝数和绕向不同，互成120°角
C．若三个负载相同，则一般可用三相三线制星形接法
D．三相四线制和三相三线制星形接法中的每个负载两端
的电压均为380 V解析：旋转电枢式发电机一般适用较小功率输出；三相交流发电机的三个绕组的匝数和绕向相同且互成120°角，负载相同采用三相三线制星形接法，三相四线制和三相三线制星形接法中每个负载的电压为相电压220 V，故只有C正确。
答案：C 1．三相交流发电机的构造特点
三相交流发电机内装有三个完全相同的线圈，三个线圈平面互成120°角放置在同一磁场中。小功率发电机可以采用旋转电枢式，大功率发电机采用旋转磁极式。
2．三相交变电流的产生
以旋转磁极式发电机为例，当转子磁场匀速转动时，等效 于定子线圈做切割磁感线运动，由于定子的三个线圈相同，三个线圈平面在空间互成120°角，故能产生三相交变电流。5．e－t图像
三相交变电流的e－t图像如图4－1－3所示。图4－1－3 [名师点睛]
(1)三相交变电流的每一相电流的变化规律跟前面学过的正弦式交变电流完全相同。
(2)三相电流间的相位关系决定了表达式和图像的关系。
(3)三相交流发电机由于电枢的特殊连接关系，对外供电时电压(及电流)不是简单地相加或相减的关系。[答案] C1．连接方式及特点 2．相线、中线的区分
通常用黄、绿、红三色分别表示相序为A、B、C的相线，用黑色标记中线。

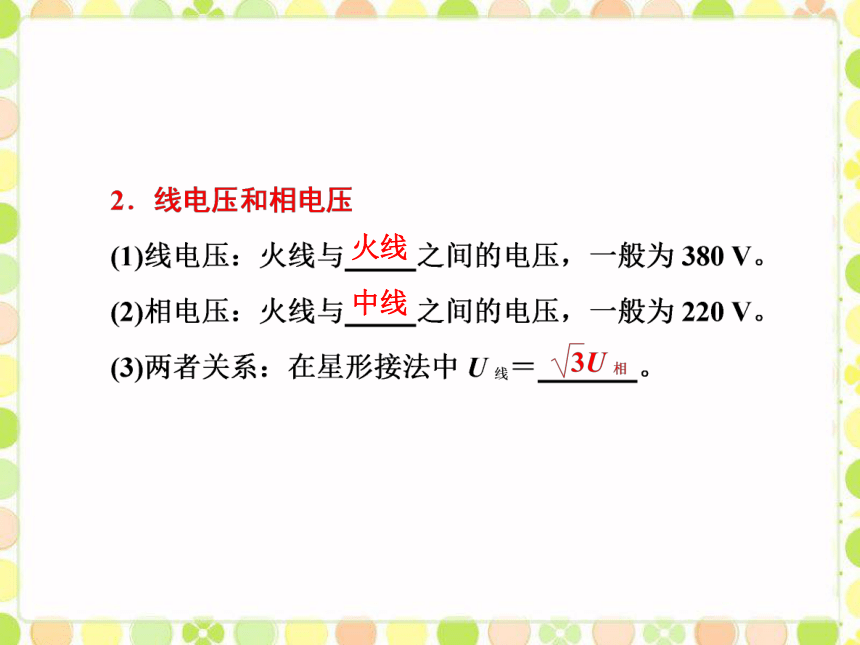

3．线电压、相电压大小
通常情况下，相电压为220 V，线电压为380 V。 [名师点睛]
(1)三相四线制中的中线不同于用电器设备的接地线。前者有电流通过，后者只在电器漏电时起保护作用。
(2)严禁家庭照明电路中私自将接地线当零线使用。 2．如图4－1－4所示，将三相对称负载以星形(Y)方式接入对称三相四线制电源，若将中性线断开，则( )图4－1－4A．三相负载仍能正常工作
B．三相负载中的电流均为零
C．有的负载端电压过高，有的负载端电压过低
D．两相负载正常工作，另一相负载不能正常工作
[审题指导] 审题时要注意两点：
(1)负载的连接方式为星形连接。
(2)负载对称时中线中是否有电流。 [解析] 将三相对称负载以星形(Y)方式接入对称三相四线制电源，若将中性线断开，每相的相电压均为220 V，有电流，而且在这种情形下，中性线无电流可以省去。故正确选项应为A。
[答案] A 三相负载星形接法，若三相负载相同时，中性线上电流为0，负载不相同时，中性线上电流不为0，但也不等于三相电流之和，原因是三相电流存在着相差。为了用电设备的安全，通常尽量使每相负载都相同。1．(对应要点一)关于三相交流发电机，下列说法正确的
是 ( )
A．三个单相交流发电机就组成一个三相交流发电机
B．三相交流发电机中，三个互成120°角的线圈，它们
到达零值和峰值的时间依次落后个周期
C．三相交流发电机中的三个线圈是完全相同的，它产
生三个瞬时值完全相同的交变电动势
D．三相交流发电机中的三个线圈是完全相同的，它产
生出峰值和周期都相同的交变电动势答案：D2. (对应要点二)在三相交流电源上按
星形接法连接相同的负载1、2、
3，如图4－1－5所示，NN′是中
性线。已知负载1上的电压为
220 V，电流为15 A。现以I表示
中性线上的电流，U表示P、Q两点间的电压，则( )
A．I＝15 A，U＝440 V B．I＝45 A，U＝380 V
C．I＝0，U＝440 V D．I＝0，U＝380 V图4－1－5解析：负载使用的星形接法，相电压与线电压的关系是U线＝U相，因为相电压为220 V，所以线电压为380 V，PQ间的电压为线电压；由于三相负载对称，所以中性线上电流为0。
答案：D
