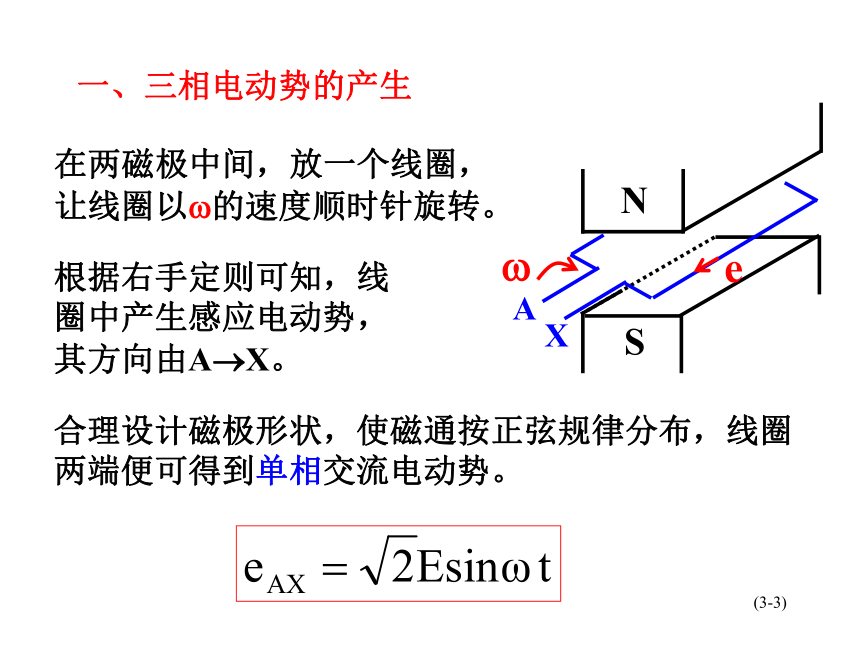

课件39张PPT。三相交流电路(3-1)三相交流电源一、三相电动势的产生二、三相交流电源的连接(3-2)在两磁极中间，放一个线圈，

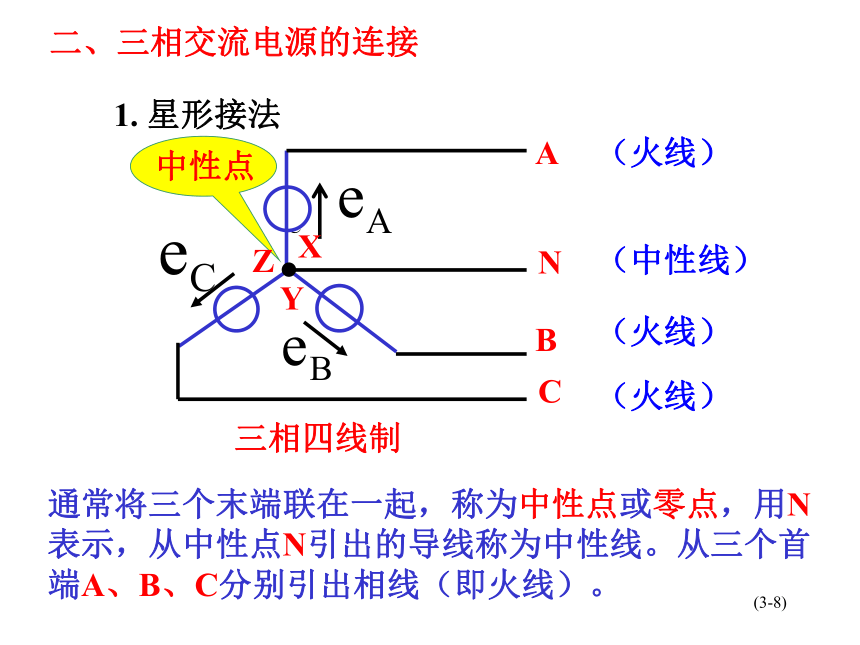

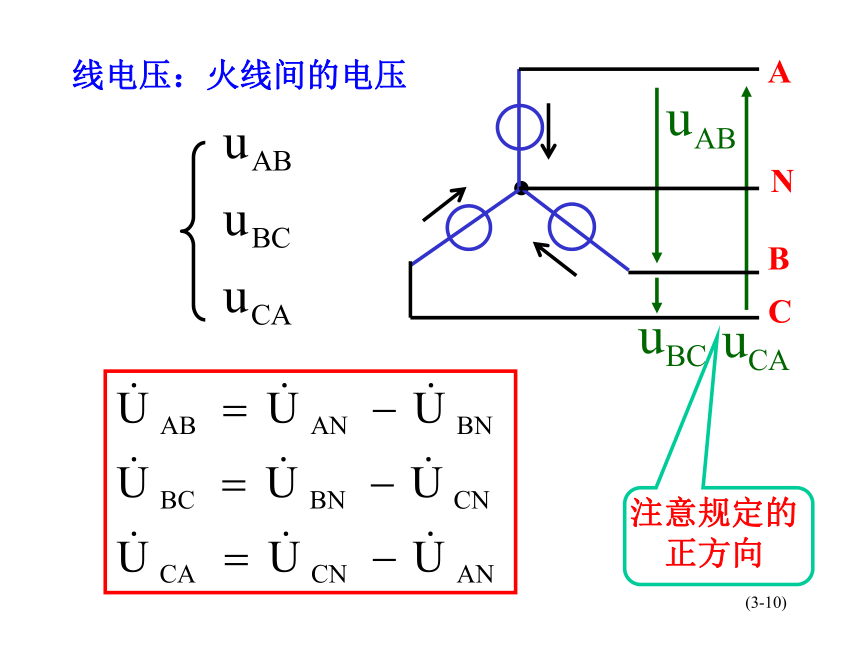

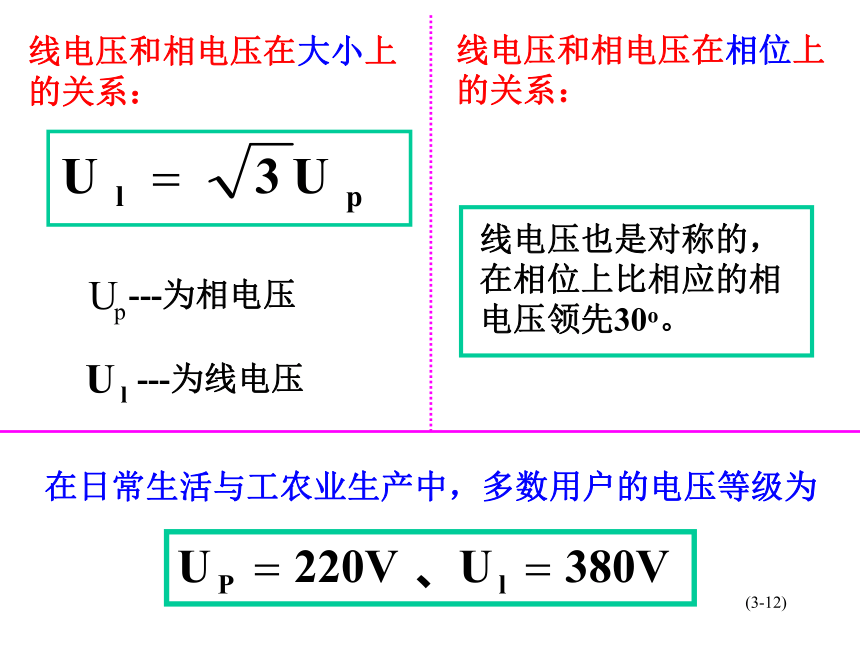

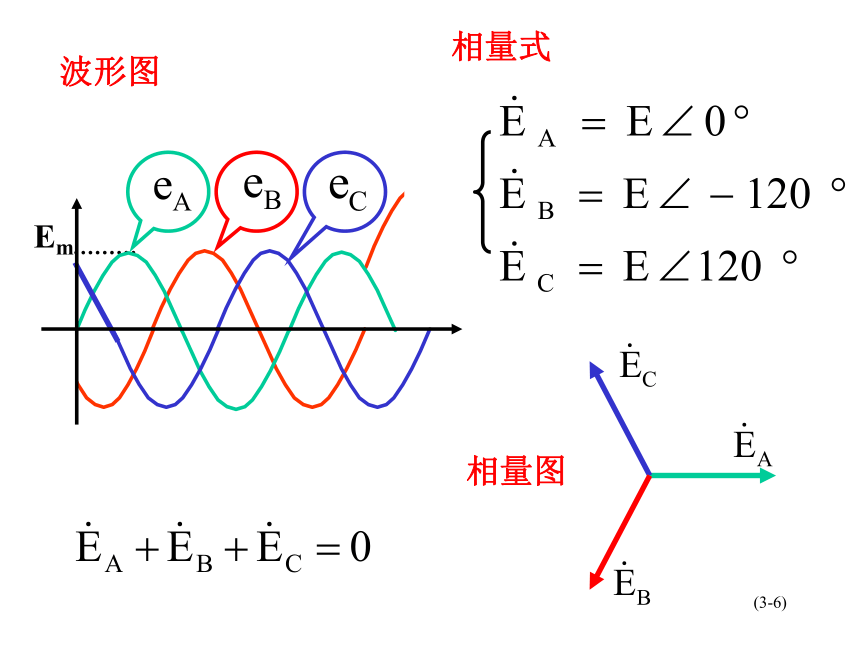

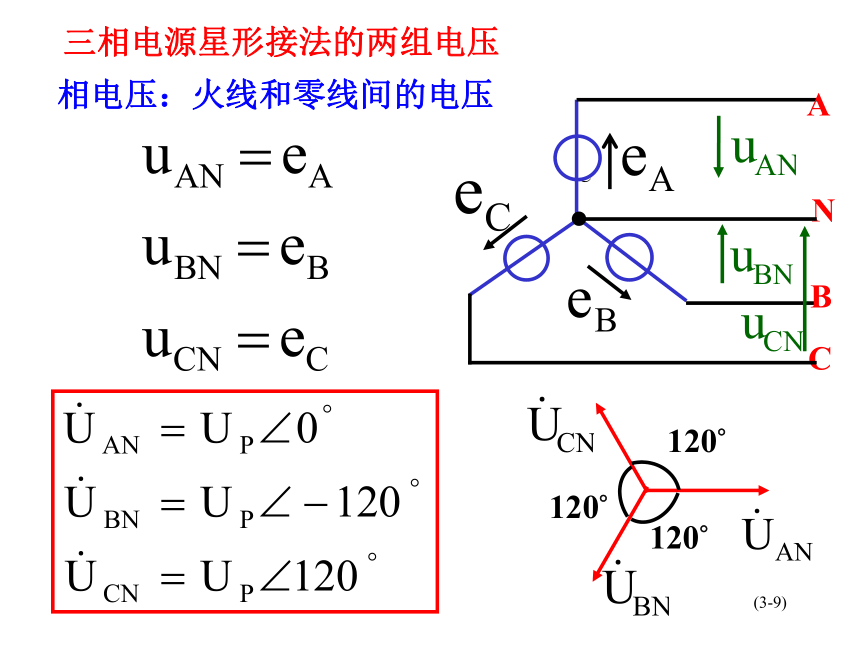

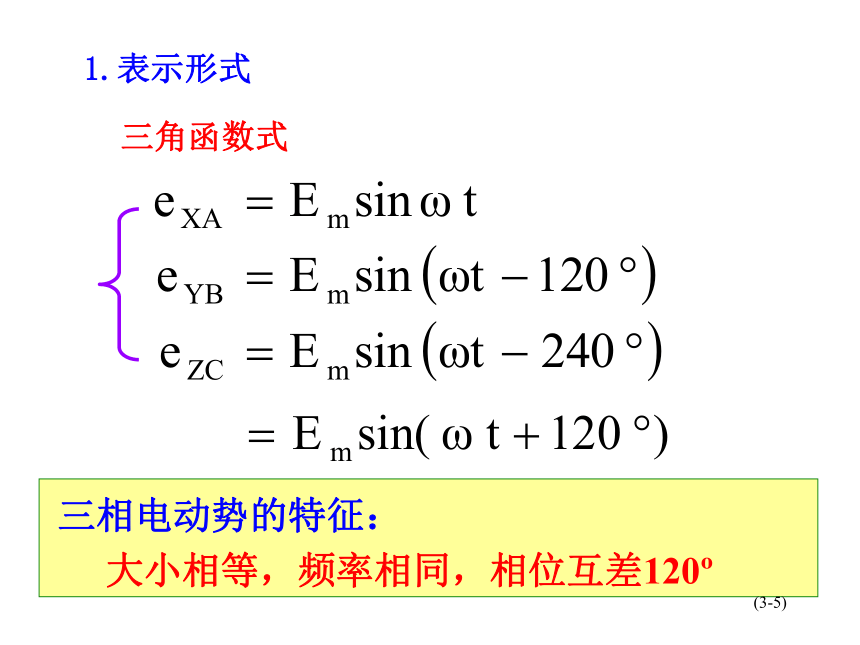

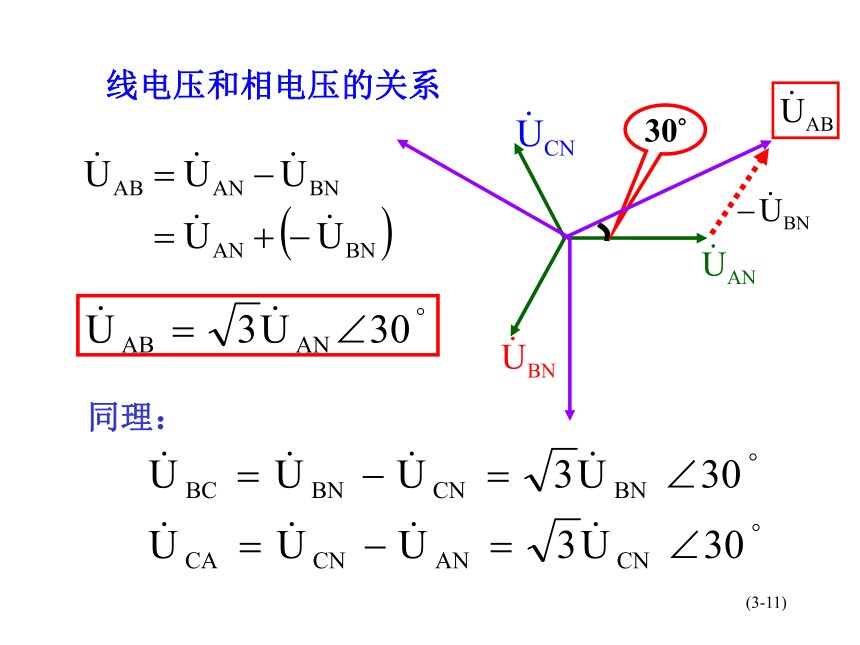

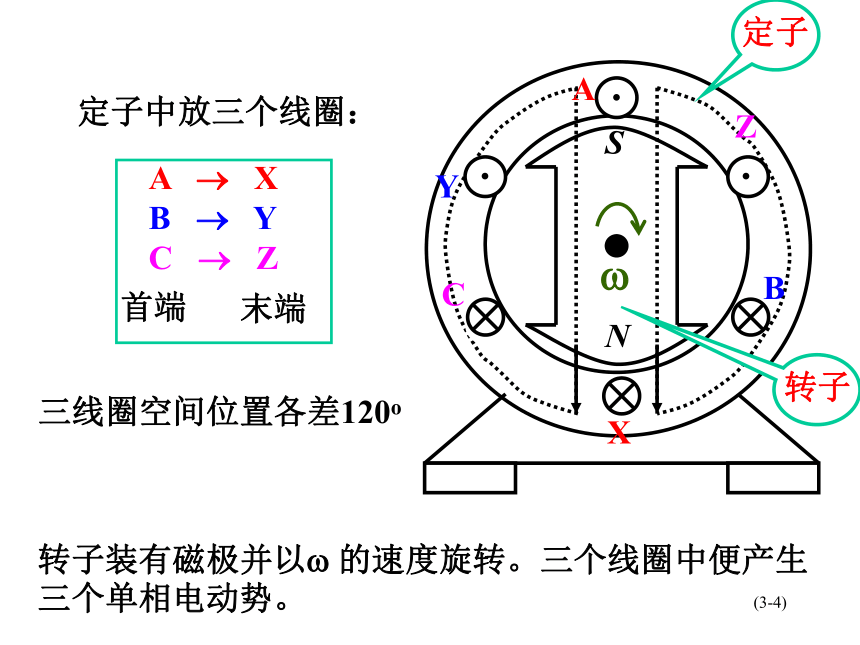

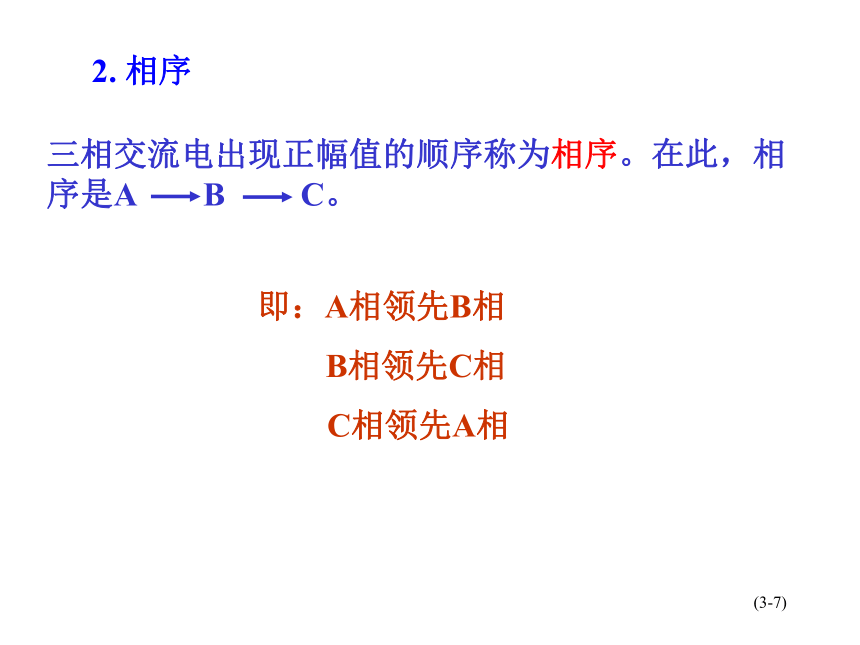

让线圈以?的速度顺时针旋转。根据右手定则可知，线圈中产生感应电动势，其方向由A?X。 合理设计磁极形状，使磁通按正弦规律分布，线圈两端便可得到单相交流电动势。一、三相电动势的产生(3-3)???AXYCBZSN?三线圈空间位置各差120o转子装有磁极并以? 的速度旋转。三个线圈中便产生三个单相电动势。(3-4)三角函数式1.表示形式(3-5)(3-6)2. 相序(3-7)通常将三个末端联在一起，称为中性点或零点，用N表示，从中性点N引出的导线称为中性线。从三个首端A、B、C分别引出相线（即火线）。二、三相交流电源的连接(3-8) 三相电源星形接法的两组电压相电压：火线和零线间的电压(3-9)线电压：火线间的电压A(3-10)(3-11)线电压和相电压在大小上的关系：---为相电压
---为线电压在日常生活与工农业生产中，多数用户的电压等级为线电压和相电压在相位上的关系：(3-12)2. 三角形接法特点：线电压即相电压(3-13)负载的联结负载也有两种接法:(3-14)一、 三相四线制星形接法1.求相、线电流相电流即线电流(3-15)解题思路： 一般线电压 为已知，然后求出相电压，再根据每相负载求（线）相电流。(3-16)（1）负载不对称时，各相单独计算。线
电
压相
电
压线、相电流：(3-17)中线电流：（2）负载对称时，只需计算一相。 如：则：据此可直接得出另两相电流：（中线电流为0）(3-18)负载对称时问题及讨论答：三相完全对称时，零线可以取消。成为三相三线制。三相三线制(3-19)二、三相三线制星形接法1. 对称负载计算一相，然后按对称关系直接写出其它两相即可。三相电动机就是三相对称负载，普遍采用三相三线制供电。(3-20)讨论A相短路，无中线：B相、C相负载承受电压？答：B相、C相负载都承受线电压A相断路，无中线： B相、C相负载承受电压？答：B相、C相负载串联承受线电压UBC(3-21)2. 不对称负载求：各相（线）电流已知：每盏灯的额定值为:
220V、 100W(3-22)用节点电位法(3-23) 每盏灯为220V、 100W代入R值得：(3-24)应用实例----照明电路正确接法:每层楼的灯相互并联,然后分别接至各相电压上。：则每盏灯上都可得到额定的工作电压220V。零线上不能加
刀闸和保险(3-25)讨论照明电路能否采用三相三线制供电方式？ACB.........一层楼二层楼三层楼N(3-26) 情况1：若一楼全部断开，二、三楼仍然接通, 情况如何?分析：设线电压为380V。A相断开后，B、C 两相串连，电压UBC （380V）加在B、C负载上。如果两相负载对称，则每相负载上的电压为190V。结果二、三楼电灯全部变暗，不能正常工作。(3-27) 情况2：若一楼断开，二、三楼接通。但两层楼灯的数量不等（设二楼灯的数量为三层的1/4 ）结果如何？结果：二楼灯泡上的电压超过额定电压，灯泡被烧毁；三楼的灯不亮。分析(3-28)总结中线的作用负载不对称而又没有中线时，负载上可能得到大小不等的电压，有的超过用电设备的额定电压，有的达不到额定电压，都不能正常工作。比如，照明电路中各相负载不能保证完全对称，所以绝对不能采用三相三相制供电，而且必须保证零线可靠。 (3-29)三、三角形接法特点：线电压=相电压(3-30)电流的计算相电流线电流(3-31)（2）负载对称时（ZAB=ZBC=ZCA=Z ），各相电流有
效值相等，相位互差120? 。有效值为：（1）负载不对称时，先算出各相电流，然后计算线电流。设：负载为阻性的，阻抗角为 0 ? 。负载对称时，三角形接法线、相电流的相位关系(3-32)??(3-33)负载对称时三角形接法的特点负载的相电压与电源的线电压相等，是对称的；线电流也是对称的，其大小为 在相位上比相应的相电流滞后30o。1. 当负载额定电压等于电源线电压时，应如何连接？答：应三角形连接。答：应星形接法。2. 当负载额定电压等于电源线电压的 时，应如何连接？(3-34)三相电路的功率一、不对称负载三相总有功功率：三相总无功功率：三相总视在功率：(3-35)负载对称时：三相总有功功率：星形接法时：三角形接法时：??二、对称负载仍为Up和Ip
的夹角(3-36)单相功率的测量 - 电动式瓦特计i2和 u 成正比，且近似同相三、三相功率测量(3-37)三相总功率为三个功率表测得数据的总和。三相四线制接法，用三个功率表分别测量每相功率：2. 三表法1.一表法对称负载时，测得一相功率乘以3即为三相总功率。(3-38)三相总功率等于两表测得数据之和，每单个功率表的读数没有意义。在三相三线制的电路中，不论负载星接或三角接，也不论负载对称与否，都广泛采用二表法。3.二表法(3-39)
