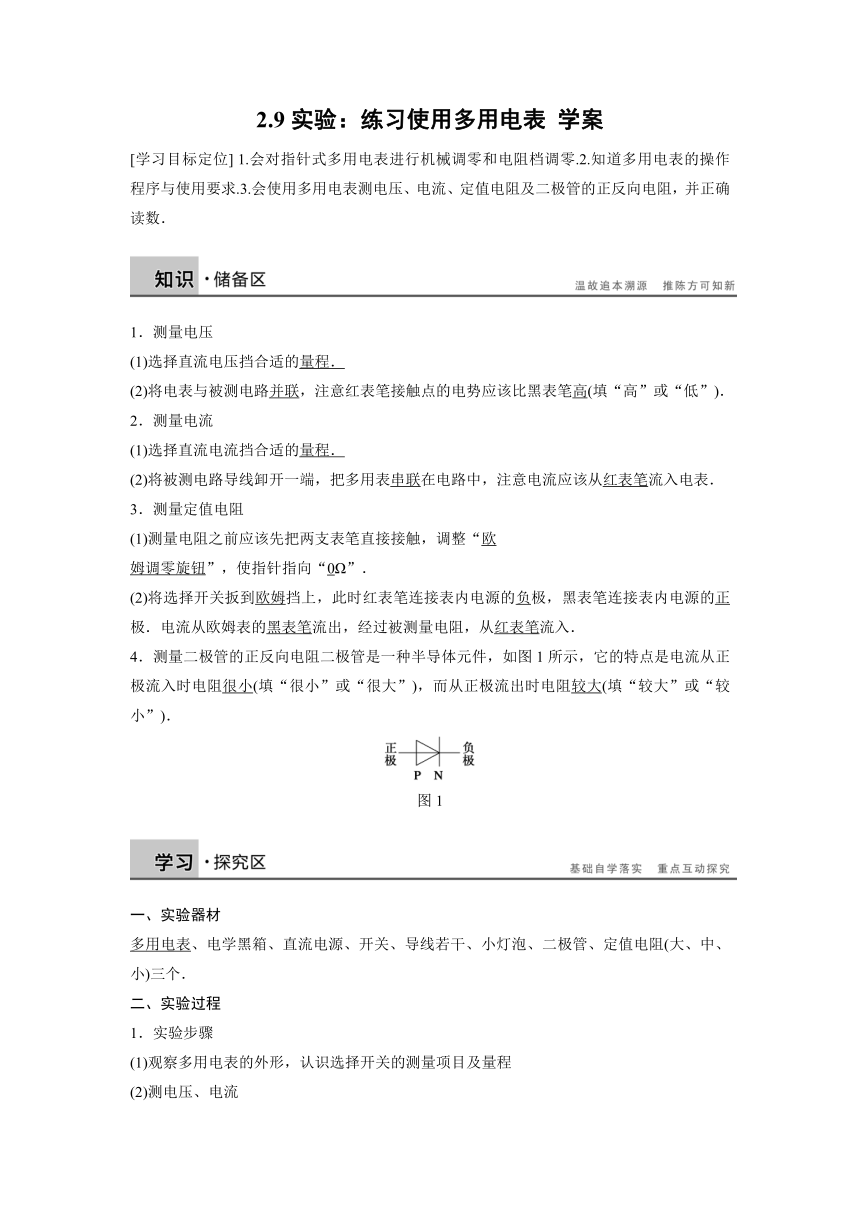

2.9实验:练习使用多用电表
学案
[学习目标定位]
1.会对指针式多用电表进行机械调零和电阻档调零.2.知道多用电表的操作程序与使用要求.3.会使用多用电表测电压、电流、定值电阻及二极管的正反向电阻,并正确读数.
1.测量电压
(1)选择直流电压挡合适的量程.
(2)将电表与被测电路并联,注意红表笔接触点的电势应该比黑表笔高(填“高”或“低”).
2.测量电流
(1)选择直流电流挡合适的量程.
(2)将被测电路导线卸开一端,把多用表串联在电路中,注意电流应该从红表笔流入电表.
3.测量定值电阻
(1)测量电阻之前应该先把两支表笔直接接触,调整“欧
姆调零旋钮”,使指针指向“0Ω”.
(2)将选择开关扳到欧姆挡上,此时红表笔连接表内电源的负极,黑表笔连接表内电源的正极.电流从欧姆表的黑表笔流出,经过被测量电阻,从红表笔流入.
4.测量二极管的正反向电阻二极管是一种半导体元件,如图1所示,它的特点是电流从正极流入时电阻很小(填“很小”或“很大”),而从正极流出时电阻较大(填“较大”或“较小”).
图1
一、实验器材
多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个.
二、实验过程
1.实验步骤
(1)观察多用电表的外形,认识选择开关的测量项目及量程
(2)测电压、电流

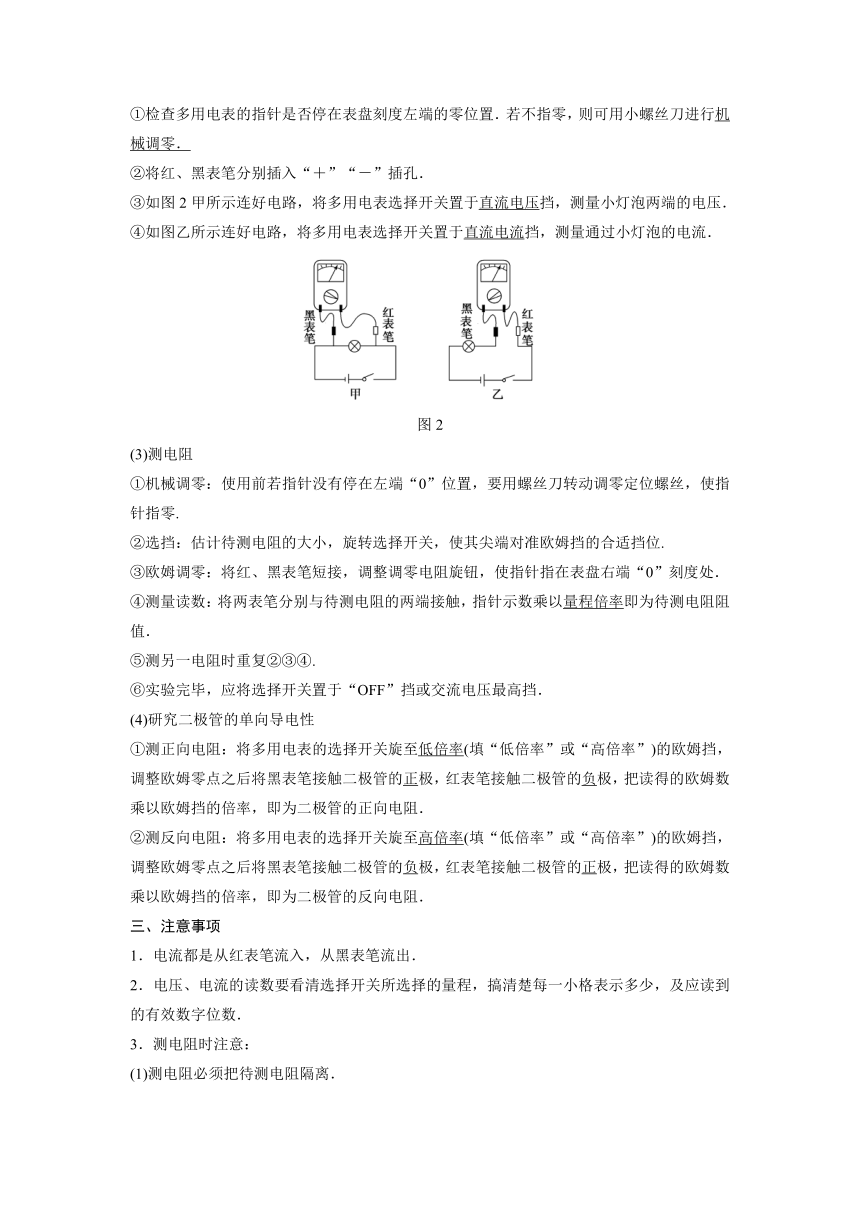

①检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零,则可用小螺丝刀进行机械调零.
②将红、黑表笔分别插入“+”“-”插孔.
③如图2甲所示连好电路,将多用电表选择开关置于直流电压挡,测量小灯泡两端的电压.
④如图乙所示连好电路,将多用电表选择开关置于直流电流挡,测量通过小灯泡的电流.
图2
(3)测电阻
①机械调零:使用前若指针没有停在左端“0”位置,要用螺丝刀转动调零定位螺丝,使指针指零.
②选挡:估计待测电阻的大小,旋转选择开关,使其尖端对准欧姆挡的合适挡位.
③欧姆调零:将红、黑表笔短接,调整调零电阻旋钮,使指针指在表盘右端“0”刻度处.
④测量读数:将两表笔分别与待测电阻的两端接触,指针示数乘以量程倍率即为待测电阻阻值.
⑤测另一电阻时重复②③④.
⑥实验完毕,应将选择开关置于“OFF”挡或交流电压最高挡.
(4)研究二极管的单向导电性
①测正向电阻:将多用电表的选择开关旋至低倍率(填“低倍率”或“高倍率”)的欧姆挡,调整欧姆零点之后将黑表笔接触二极管的正极,红表笔接触二极管的负极,把读得的欧姆数乘以欧姆挡的倍率,即为二极管的正向电阻.
②测反向电阻:将多用电表的选择开关旋至高倍率(填“低倍率”或“高倍率”)的欧姆挡,调整欧姆零点之后将黑表笔接触二极管的负极,红表笔接触二极管的正极,把读得的欧姆数乘以欧姆挡的倍率,即为二极管的反向电阻.
三、注意事项
1.电流都是从红表笔流入,从黑表笔流出.
2.电压、电流的读数要看清选择开关所选择的量程,搞清楚每一小格表示多少,及应读到的有效数字位数.
3.测电阻时注意:
(1)测电阻必须把待测电阻隔离.
(2)两个调零过程,切记换挡需进行欧姆调零.
(3)读数时应乘以相应的倍率.
(4)合理选择量程,使指针尽可能指在中值附近.
(5)欧姆表的表盘刻度不均,一般不估读.
(6)电池用旧后,电动势会变小,内电阻会变大,致使电阻测量值偏大,要及时换电池.
一、多用电表的使用

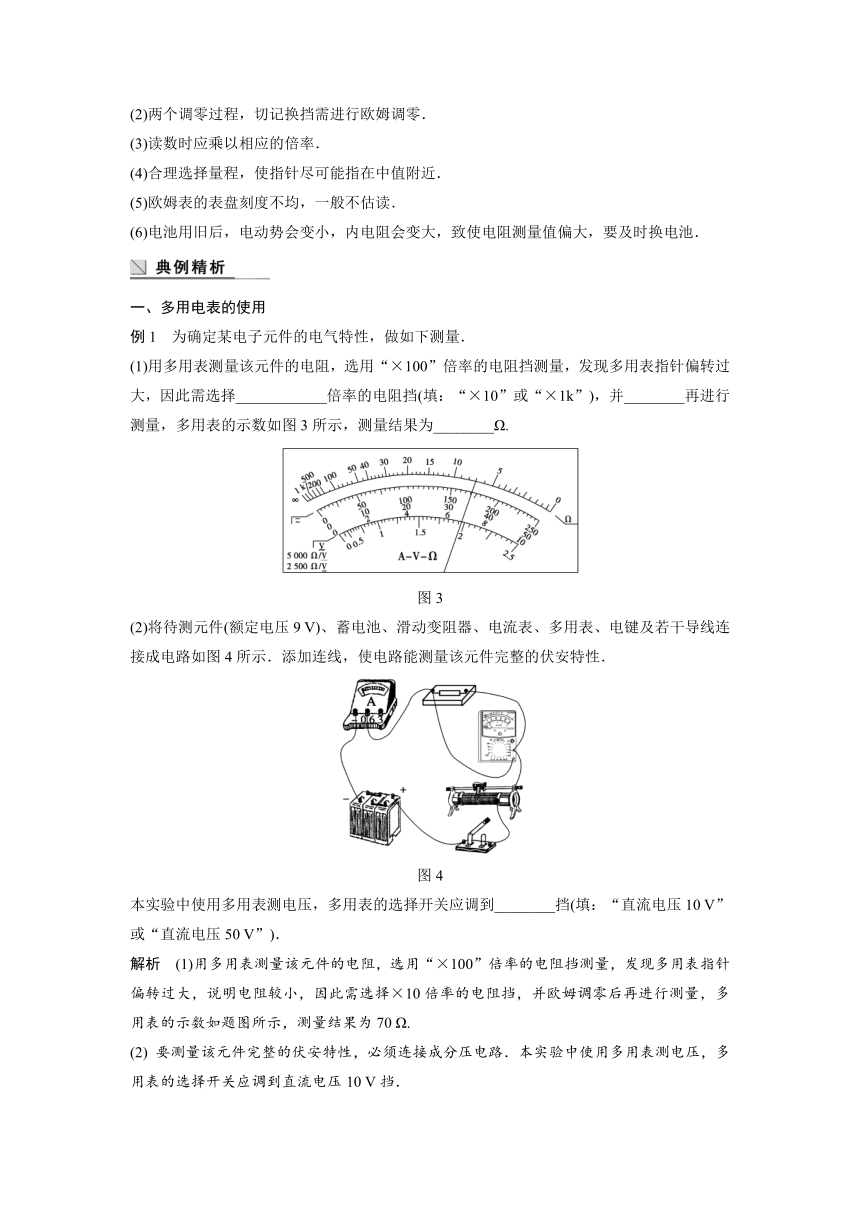

例1 为确定某电子元件的电气特性,做如下测量.
(1)用多用表测量该元件的电阻,选用“×100”倍率的电阻挡测量,发现多用表指针偏转过大,因此需选择____________倍率的电阻挡(填:“×10”或“×1k”),并________再进行测量,多用表的示数如图3所示,测量结果为________Ω.
图3
(2)将待测元件(额定电压9
V)、蓄电池、滑动变阻器、电流表、多用表、电键及若干导线连接成电路如图4所示.添加连线,使电路能测量该元件完整的伏安特性.
图4
本实验中使用多用表测电压,多用表的选择开关应调到________挡(填:“直流电压10
V”或“直流电压50
V”).
解析 (1)用多用表测量该元件的电阻,选用“×100”倍率的电阻挡测量,发现多用表指针偏转过大,说明电阻较小,因此需选择×10倍率的电阻挡,并欧姆调零后再进行测量,多用表的示数如题图所示,测量结果为70
Ω.
(2)
要测量该元件完整的伏安特性,必须连接成分压电路.本实验中使用多用表测电压,多用表的选择开关应调到直流电压10
V挡.

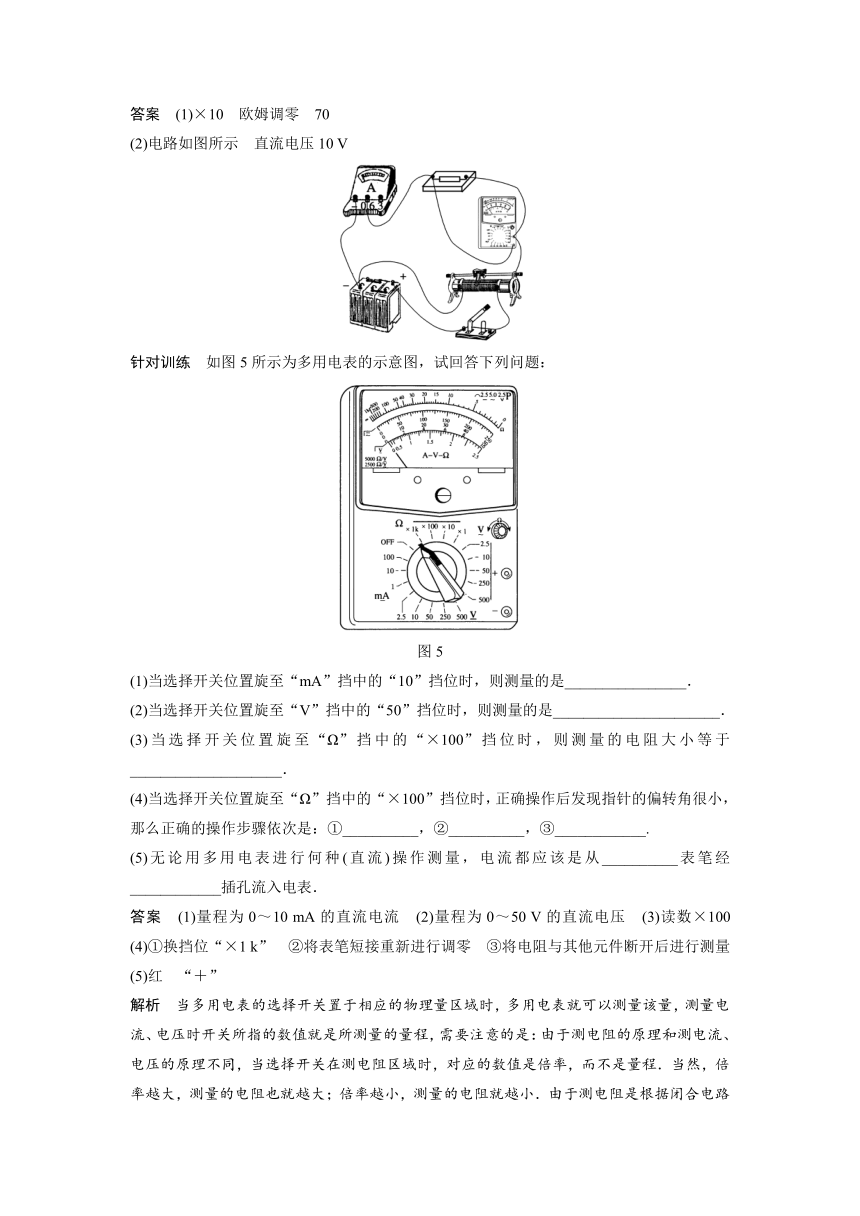

答案 (1)×10 欧姆调零 70
(2)电路如图所示 直流电压10
V
针对训练 如图5所示为多用电表的示意图,试回答下列问题:
图5
(1)当选择开关位置旋至“mA”挡中的“10”挡位时,则测量的是________________.
(2)当选择开关位置旋至“V”挡中的“50”挡位时,则测量的是______________________.
(3)当选择开关位置旋至“Ω”挡中的“×100”挡位时,则测量的电阻大小等于____________________.
(4)当选择开关位置旋至“Ω”挡中的“×100”挡位时,正确操作后发现指针的偏转角很小,那么正确的操作步骤依次是:①__________,②__________,③____________.
(5)无论用多用电表进行何种(直流)操作测量,电流都应该是从__________表笔经____________插孔流入电表.
答案 (1)量程为0~10
mA的直流电流 (2)量程为0~50
V的直流电压 (3)读数×100 (4)①换挡位“×1
k” ②将表笔短接重新进行调零 ③将电阻与其他元件断开后进行测量 (5)红 “+”
解析 当多用电表的选择开关置于相应的物理量区域时,多用电表就可以测量该量,测量电流、电压时开关所指的数值就是所测量的量程,需要注意的是:由于测电阻的原理和测电流、电压的原理不同,当选择开关在测电阻区域时,对应的数值是倍率,而不是量程.当然,倍率越大,测量的电阻也就越大;倍率越小,测量的电阻就越小.由于测电阻是根据闭合电路的欧姆定律,每次换挡位时,都会改变闭合电路的阻值,因此换挡位后必须进行欧姆调零.多用电表在测量时,红表笔要插入“+”插孔,黑表笔要插入“-”插孔,这样,在测量电路中,电流应从红表笔流入.
二、多用电表的读数
例2 如图6所示为一多用电表表盘.
图6
(1)如果用直流10
V挡测量电压,则读数为______
V.
(2)如果用直流100
mA挡测量电流,则读数为________
mA.
(3)如果用×100挡测电阻,则读数为________
Ω.
解析 电压、电流读数时用中间刻度线,电压表读数为6.6
V,电流表读数为66
mA,欧姆表读数时用上面刻度线,读数为800
Ω.
答案 (1)6.6 (2)66 (3)800
一多用电表的工作状态如图7所示,则此时的测量值为__________,如果选择开关指在底部250挡,则此时的测量值为__________,选择开关指在底部10挡的测量值应该是__________,选择开关指在左侧100挡处测量值应该为__________,如果指在左侧10挡处测量值应该为__________,在测量电阻时,要想使指针向左侧偏转一些,应该把选择开关换选________的挡位(填“更大”或“更小”),而在换挡之后重新测量之前要重新进行________.
图7
答案 4
Ω 200
V 8
V 80
mA 8
mA 更小 欧姆调零
解析 题图中选择开关指在欧姆表×1挡时,仔细观察指针指的刻度可以知道,两个刻度表示1Ω,可以读出示数为4,电阻值为4×1Ω=4
Ω.当选择开关指在底部250挡时测的是直流电压,且量程为250
V,应该读中间均匀刻度线,可选0~250这组数值来读,读得电压为200
V.选择开关指在底部10挡时测的也是直流电压,且量程为10
V.可选0~10这组数值来读,读得电压为8
V.选择开关指在左侧100挡时测的是直流电流,且量程为100
mA,也应读中间均匀刻度线,可选0~10这组数值来读,读得电流为8×10
mA=80
mA.选择开关指在左侧10挡时测的是直流电流,且量程为10
mA.可选0~10这组数值来读,读得电流为8
mA.在测量电阻时,要想使指针向左侧偏转一些,即使电阻在盘上的指示值大一些,应该把选择开关换选更小的挡位,而在换挡之后重新测量之前要重新进行欧姆调零.
1.甲、乙两同学使用多用电表欧姆挡测同一个电阻时,他们都把选择开关旋到“×100”挡,并能正确操作.他们发现指针偏角太小,于是甲把选择开关旋到“×1
k”挡,乙把选择开关旋到“×10”挡,但乙重新调零,而甲没有重新调零.则以下说法正确的是(  )
A.甲选挡错误,而操作正确
B.乙选挡正确,而操作错误
C.甲选挡错误,操作也错误
D.乙选挡错误,而操作正确
答案 D
解析 在使用多用电表的欧姆挡时一定要先进行欧姆调零,再测量;同时为了减小误差,要尽量使指针指在中间刻度附近,即要合理地选择倍率挡位.
2.如图1所示,电路中有三根导线,其中一根是断的,电源、电阻R1、R2及另外两根导线是好的.为了查出断导线,某学生想先用多用电表的红表笔连接在电源的正极a,再将黑表笔连接在电阻R1的b端和R2的c端,并观察多用电表指针的示数.下列选项中符合操作规程的是(  )
图1
A.直流10
V挡
B.直流0.5
A挡
C.直流2.5
V挡
D.欧姆挡
答案 A
解析 因为被检测的电路为含电源电路,所以选用欧姆挡一定不行.由于电路中电源电动势为6
V,所以选用直流2.5
V挡也不安全.估测电路中电流的最大值可能为Im==A=1.2
A,所以选用直流0.5
A挡也不对,只能选用直流10
V挡.故正确答案为A.
3.某同学用多用电表测量二极管的反向电阻.完成下列测量步骤:
(1)检查多用电表的机械零点.
(2)将红、黑表笔分别插入正、负表笔插孔,将选择开关拨至欧姆挡适当的量程处.
(3)将红、黑表笔________,进行欧姆调零.
(4)测反向电阻时,将________表笔接二极管正极,将________表笔接二极管负极,读出电表示数.
(5)为了得到准确的测量结果,应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”),否则,在可能的条件下,应重新选择量程,并重复步骤(3)、(4).
(6)测量完成后,将选择开关拨向________位置.
答案 (3)短接 (4)红 黑 (5)中央 (6)OFF挡
解析 用多用电表测二极管的反向电阻,应将黑表笔接二极管的负极.选择欧姆挡位后将红、黑表笔短接进行调零,使指针指在最右端零位置处.为测量准确应使指针尽量指向表盘的中央.测量完毕后,应将选择开关拨向OFF挡.
4.如图2所示为一正在测量中的多用电表表盘.
图2
(1)如果是用直流10
V挡测量电压,则读数为______
V.
(2)如果是用×100
Ω挡测量电阻,则读数为______
Ω.
(3)如果是用直流5
mA挡测量电流,则读数为______
mA.
答案 (1)6.6 (2)800 (3)3.3
5.(1)如图3所示为多用电表的示意图,其中S、K、T为三个可调节的部件,现用此电表测量一阻值约为20
Ω~30
Ω的定值电阻,某些操作步骤如下:
图3
①调节可调节部件S,使电表指针停在____________位置;(选填“电流0刻度”、“欧姆0刻度”)
②调节可调节部件K,使它在尖端指向欧姆档____________位置;(选填“×1
K”、“×100”、“×10”、“×1”)
③将红、黑表笔分别插入“+”、“-”插孔,笔尖相互接触,调节可调节部件____________________,使电表指针指向__________________位置.(选填“电流0刻度”、“欧姆0刻度”)
(2)欧姆表调零后,用“×10”档测量另一个阻值未知的电阻,发现指针偏转角度很小,则下列说法和做法中正确的是(  )
A.这个电阻的阻值很小
B.这个电阻的阻值很大
C.为测得更准确些,应当换用“×1”档,并且重新调零后进行测量
D.为测得更准确些,应当换用“×100”档,并且重新调零后进行测量
答案 (1)①电流0刻度 ②×1 ③T 欧姆0刻度 (2)BD
解析 (1)①使用多用电表时,首先进行机械调零,调节可调节部件S,使电表指针停在电流表、电压表的零刻度(或表盘左边的零刻度)的位置;
②选择合适的档位;因电阻约为20
Ω~30
Ω,则选择“×1”即可;
③选档后进行欧姆调零;将红、黑表笔分别插入“+”、“-”插孔,笔尖相互接触,调节可调节部件T,使电表指针指向表盘右边的欧姆档零刻度位置.
(2)偏转角度小,说明电流小,则电阻大,故A错误,B正确;因是大电阻,则要换档位大一些即换“×100”档.每次换档后要重新进行欧姆调零,故C错误,D正确.
