河北省石家庄二中人教版选修3-1同步课件：第2章 第2节 电动势

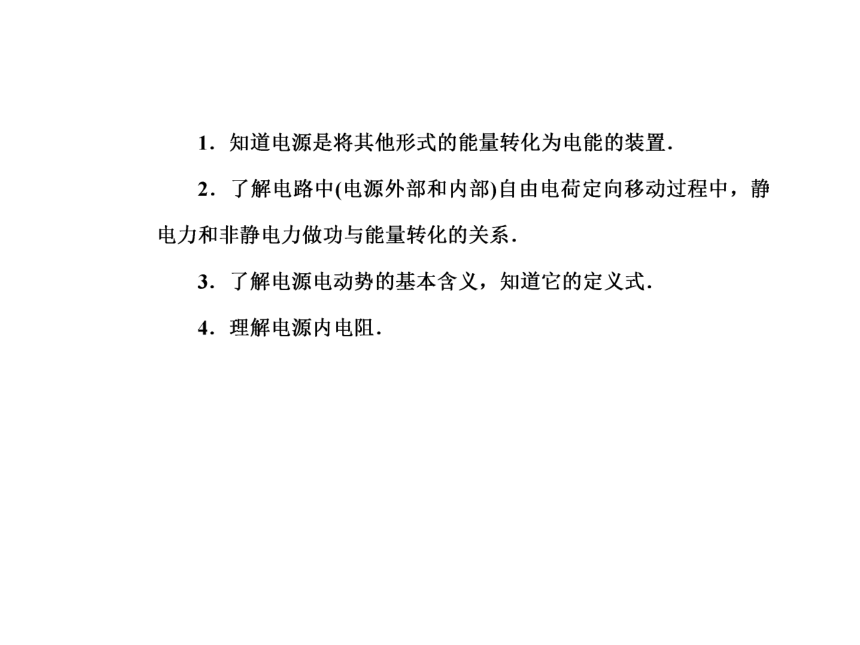

课件16张PPT。第2节　电 动 势学 习

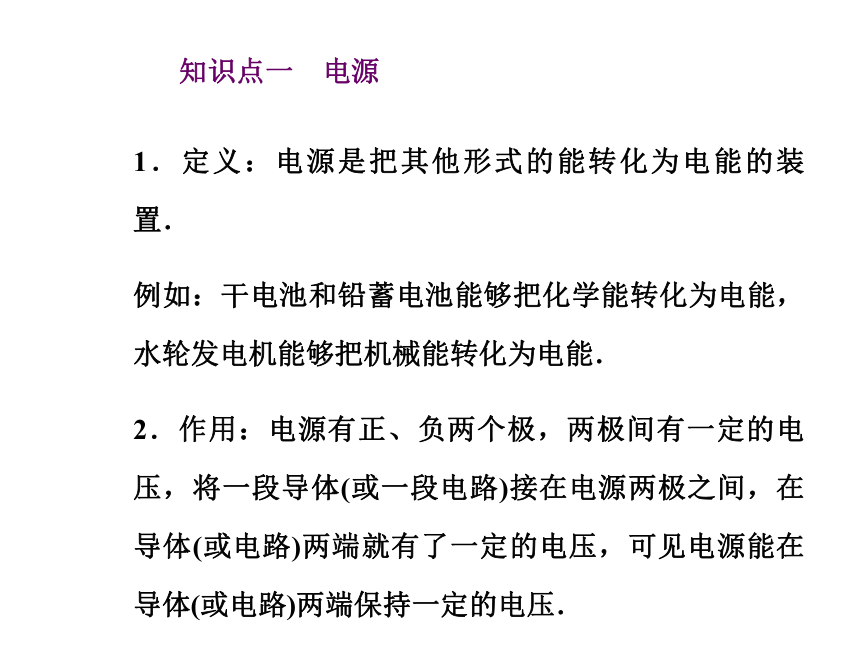

目 标知识点一　电源1．定义：电源是把其他形式的能转化为电能的装置．
例如：干电池和铅蓄电池能够把化学能转化为电能，水轮发电机能够把机械能转化为电能．
2．作用：电源有正、负两个极，两极间有一定的电压，将一段导体(或一段电路)接在电源两极之间，在导体(或电路)两端就有了一定的电压，可见电源能在导体(或电路)两端保持一定的电压．?尝试应用

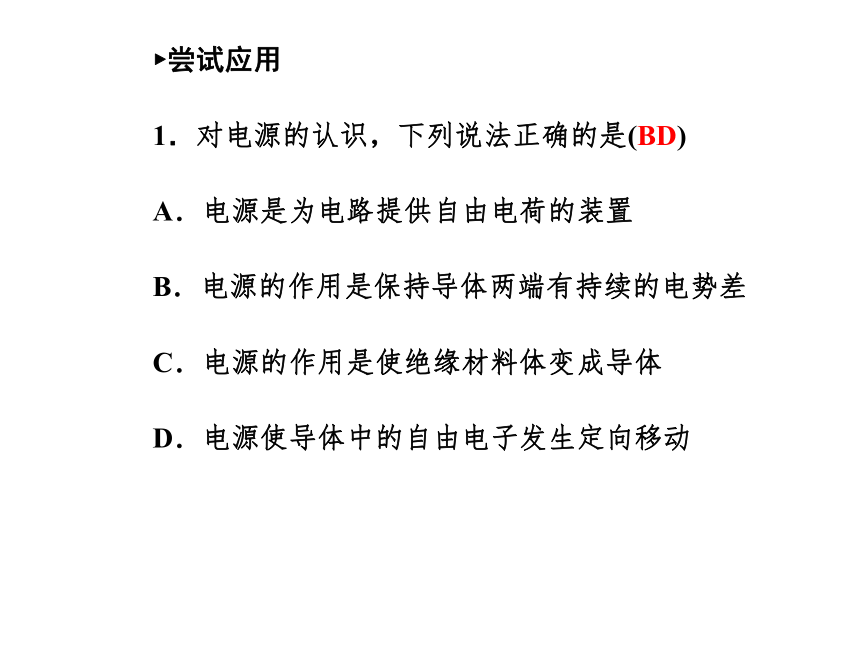

1．对电源的认识，下列说法正确的是(BD)
A．电源是为电路提供自由电荷的装置
B．电源的作用是保持导体两端有持续的电势差
C．电源的作用是使绝缘材料体变成导体

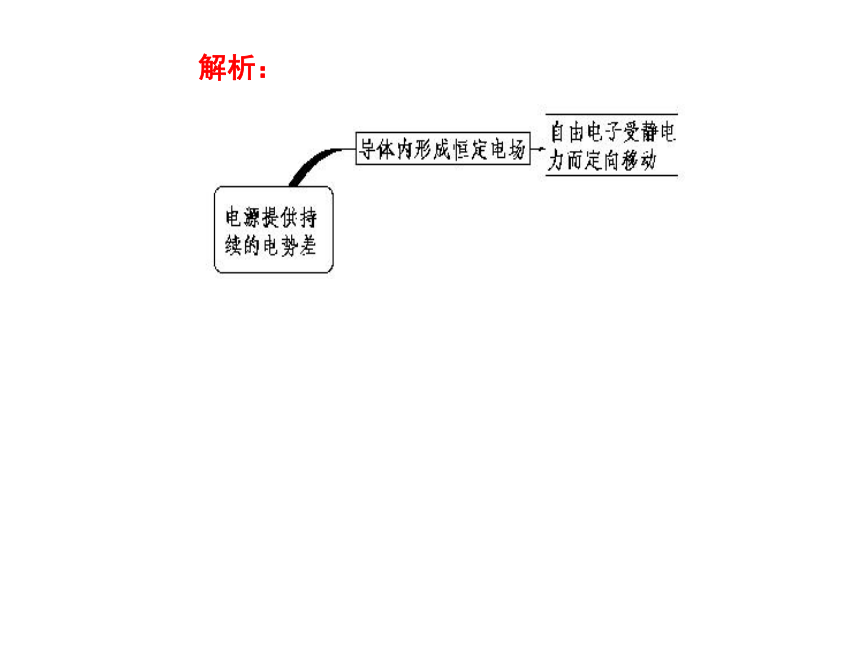

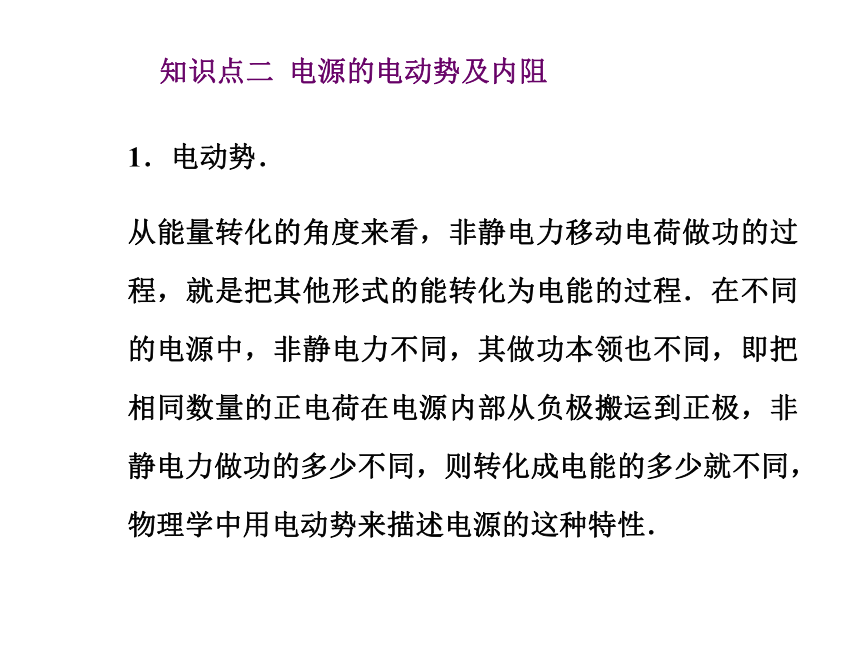

D．电源使导体中的自由电子发生定向移动解析：知识点二 电源的电动势及内阻
1．电动势．

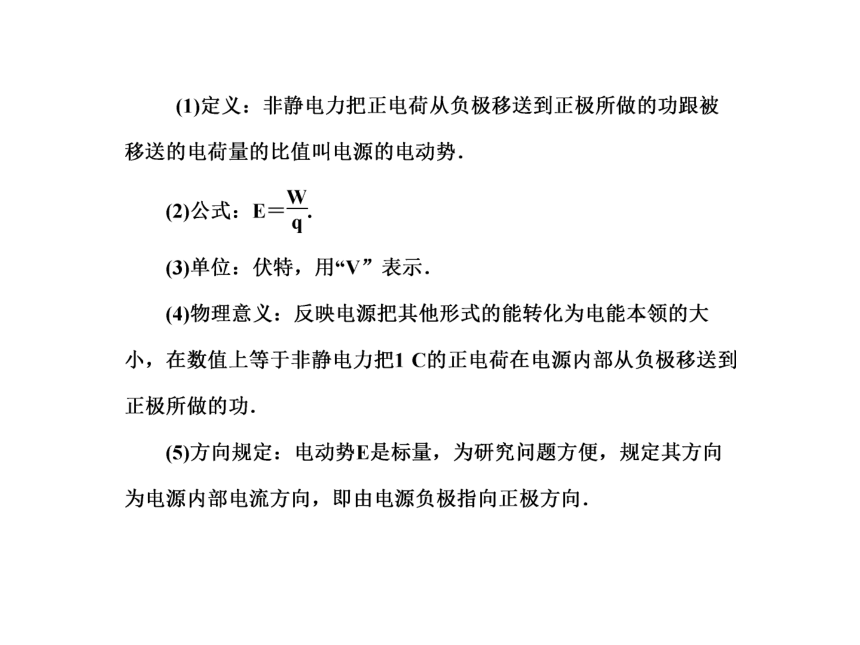

从能量转化的角度来看，非静电力移动电荷做功的过程，就是把其他形式的能转化为电能的过程．在不同的电源中，非静电力不同，其做功本领也不同，即把相同数量的正电荷在电源内部从负极搬运到正极，非静电力做功的多少不同，则转化成电能的多少就不同，物理学中用电动势来描述电源的这种特性．④电动势越大，表明每移动1 C电荷，电源可把更多的其他形式的能量转化为电能，而不能表明电源容量大．
2．内阻．
电源内部也是由导体组成的，所以也有电阻，这个电阻叫做电源的内阻．内阻和电动势同为电源的重要参数．?尝试应用
2．下列关于电源电动势的说法正确的是(C)
A．电源是通过静电力把其他形式的能转化为电能的装置
B．在电源内部正电荷从高电势处向低电势处移动
C．电源电动势反映了电源内部非静电力做功的本领
D．把同一电源接在不同的电路中，电源的电动势也将变化解析：A.电源是通过非静电力把其他形式的能转化为电能的装置；故A错误；B.在电源内部，非静电力将正电荷从低电势处移动到高电势处，故B错误；C.电动势反映了电源内部非静电力做功的本领，故C正确；D.电源的电动势由电源本身的特性决定，与外电路的结构无关，同一电源接入不同的电路电动势不会发生改变，故D错误．故选C.题型一 电源的主要参数
例题　关于电动势，下列说法正确的是(　　)
A．所有电池的电动势都是1.5 V
B．体积越大的电源，其电动势一定越大
C．电动势数值上就等于电源正负极之间的电压
D．电动势表示电源将其他形式的能转化为电能的本领【审题指导】电源没有接入电路时两极间的电压在数值上等于电源的电动势．电动势的物理意义是表征电源把其他形式的能转化为电能本领强弱，与外电路的结构无关．电源的电动势在数值上等于内、外电压之和．
解析：A.各种干电池的电动势都是1.5 V，铅蓄电池的电动势是2 V，故A错误；B.电动势是表征电源把其他形式的能转化为电能本领强弱，与电源的体积无关，如各种体积干电池的电动势都是1.5 V，故B错误；C.电源正负极之间的电压是路端电压，电源的电动势在数值上等于内、外电压之和，电源没有接入电路时两极间的电压在数值上等于电源的电动势，故C错误；D.电动势表示电源将其他形式的能转化为电能的本领，故D正确；故选D.
答案：D
点评：本题考查对于电源的电动势的理解能力．电动势是表征电源把其他形式的能转化为电能本领大小，与外电路无关．
