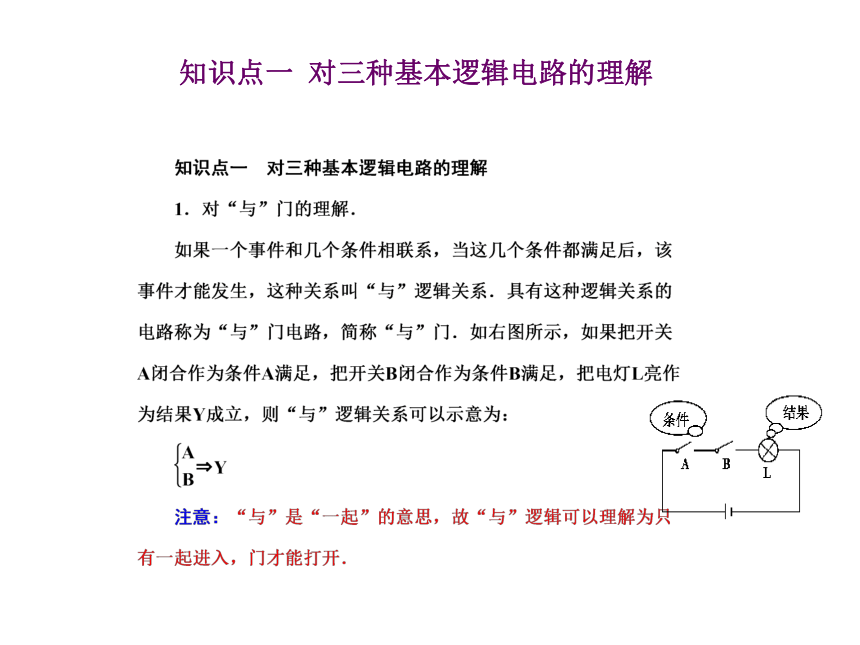

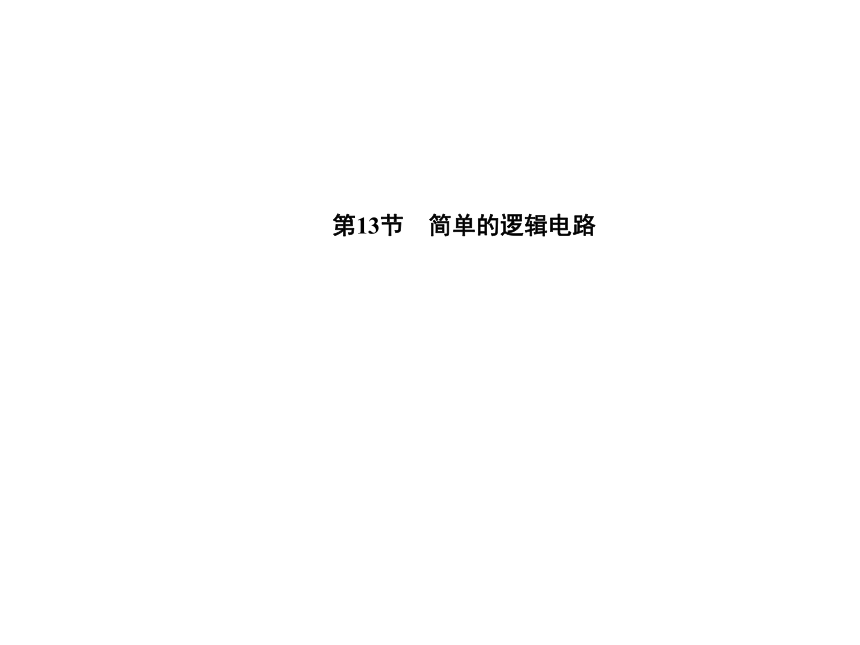

课件19张PPT。第13节　简单的逻辑电路知识点一 对三种基本逻辑电路的理解知识点二 各种基本的门电路的符号、真值表和逻辑关系1．“与”门的符号．(1)“与”门反映的逻辑关系：Y＝A×B.
(2)“与”门的逻辑符号：“与”门电路符号表示为上图所示．符号“&”表示“和”、“与”，就是英文“and”的意思．
(3)“与”门电路的特点：当输入都为“0”时，输出为“0”；当一个输入为“0”，另一个输入为“1”时，输出为“0”；当输入都为“1”时，输出为“1”．

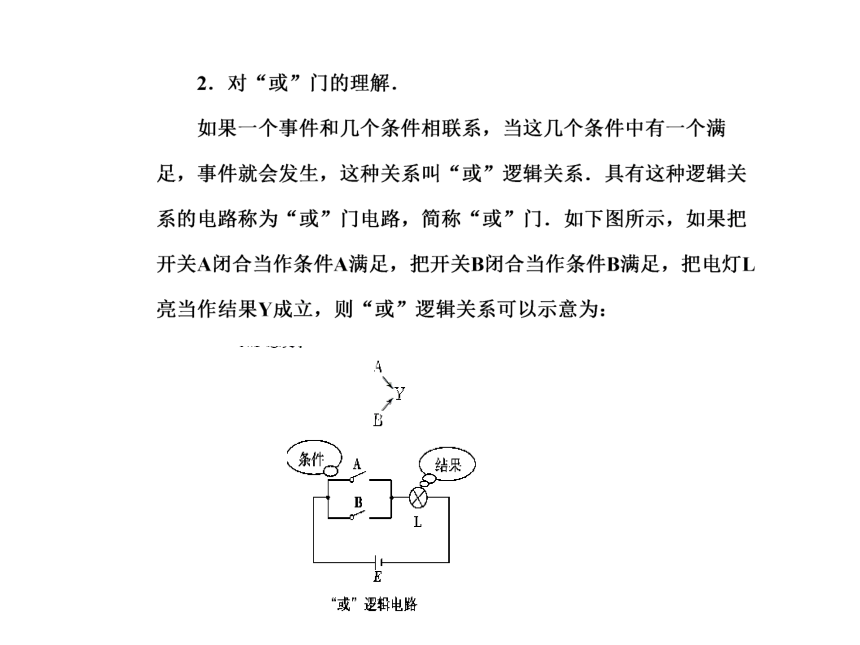

注意：对于“与”门电路，输入端均为“1”时输出端为“1”．2．“或”门的符号．“或”门的符号 (1)“或”门反映的逻辑关系：Y＝A＋B.
(2)“或”门的逻辑符号：“或”门电路表示为上图所示．符号“≥1”表示A、B输入数之和必须大于或等于“1”．
(3)“或”门电路特点：当输入都为“0”时，输出为“0”；当一个输入为“0”，另一个输入为“1”时，输出为“1”；当输入都为“1”时，输出为“1”．

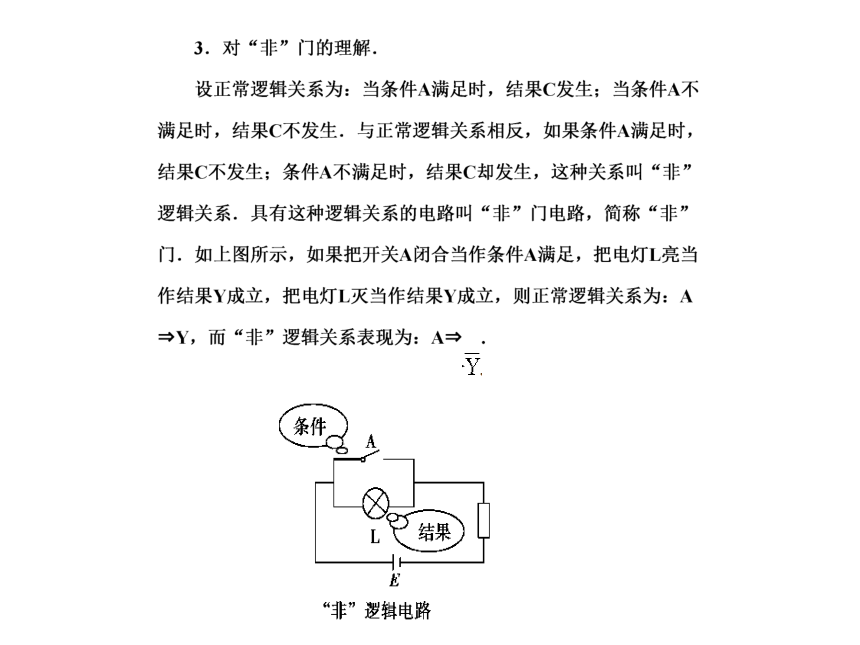

注意：对于“或”门电路，只要两输入端输入的和“≥1”，则输出一定为“1”．3．“非”门的符号．2．如图所示为三个逻辑电路符号，A输入端全为“1”，B输入端全为“0”．下列判断正确的是(B)

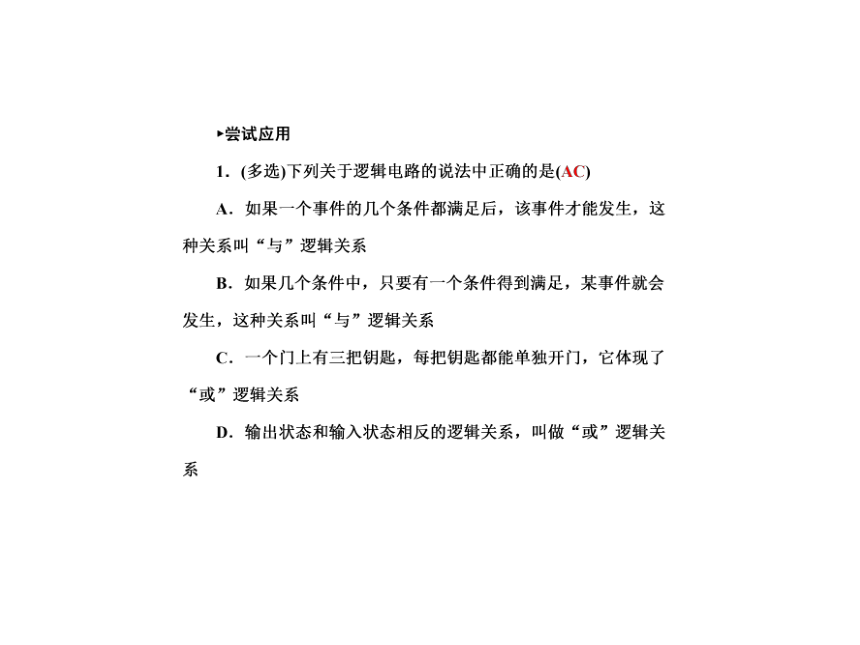

A．甲为“非”逻辑电路符号，输出为“1”
B．乙为“或”逻辑电路符号，输出为“1”
C．乙为“与”逻辑电路符号，输出为“0”

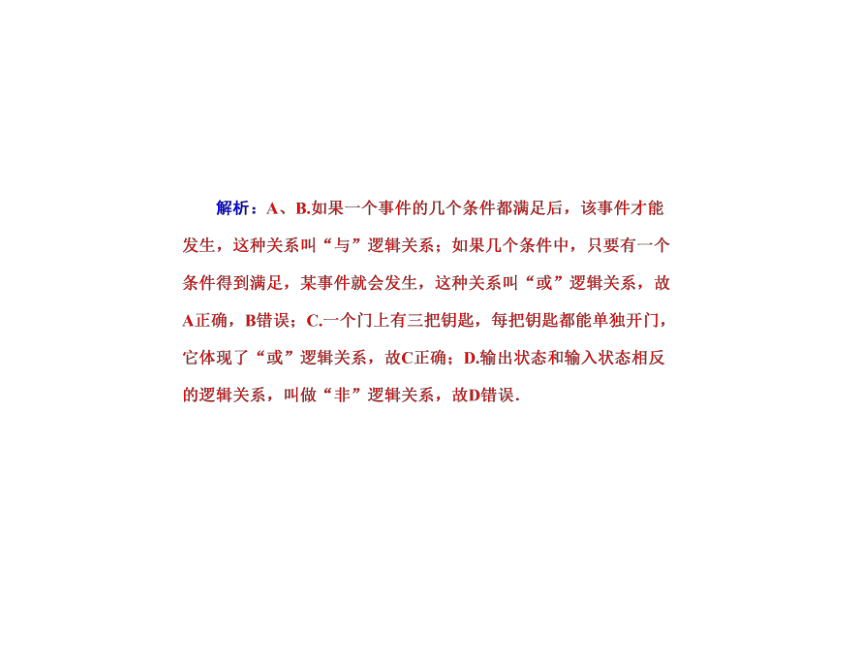

D．丙为“与”逻辑电路符号，输出为“1”解析：A.甲为“非”逻辑电路符号，输出为“0”．故A错误；
B．乙为“或”逻辑电路符号，输出为“1”．故B正确，C错误；
D．丙为“与”逻辑电路符号，输出为“0”．故D错误．题型1 单一门电路
　如图所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则下列选项中能正确反映该门电路输出端电势随时间变化关系的图象是(　　)题型2 复合门电路例2　如图所示是一个三输入端复合门电路，当C端输入“1”，输出端Y输出“1”时，则A、B端的输入不可能的是(　　)
A．0、0　 　 B．0、1　
C．1、0　 D．1、1
